4.15 特殊規格 Special specifications
4.15.1 塗層 Coatings
4.15.1 塗層
SCHNEEBERGER 為其 MONORAIL MR 和 BM 產品系列提供多種具有防腐蝕特性的表面塗層。這些塗層可以顯著提高導軌系統在惡劣環境中的耐久性和可信賴性。
重要資訊：有關個別產品的可用性資訊，請聯繫 SCHNEEBERGER 技術支援團隊。
塗層選項概覽
SCHNEEBERGER MONORAIL 塗層選項
無塗層 (CN)
訂購代碼：CN（標準）
說明：無特殊防腐蝕塗層，適用於正常工業環境。
適用環境：
- 乾燥的室內環境
- 無腐蝕性氣體
- 正常濕度條件
優點：
- 成本最低
- 標準交貨時間
- 適合大多數應用
CH 塗層
訂購代碼：CH
說明：電鍍硬鉻薄膜塗層，採用特殊加工技術，具有優異的防腐蝕性能。
技術特性：
- 塗層厚度：3-8 μm
- 硬度：≥ 800 HV
- 耐腐蝕性：優異
- 摩擦係數：低
適用環境：
- 潮濕環境
- 輕度腐蝕性氣氛
- 冷卻液環境
- 海洋環境
CL 塗層（應要求提供）
訂購代碼：CL
說明：特殊防腐蝕塗層，用於極端環境條件。
適用環境：
- 高腐蝕性環境
- 化學加工環境
- 海洋離岸應用
- 極端氣候條件
注意：
- 需要特別訂購
- 較長交貨時間
- 需諮詢技術支援
CH 塗層詳細說明

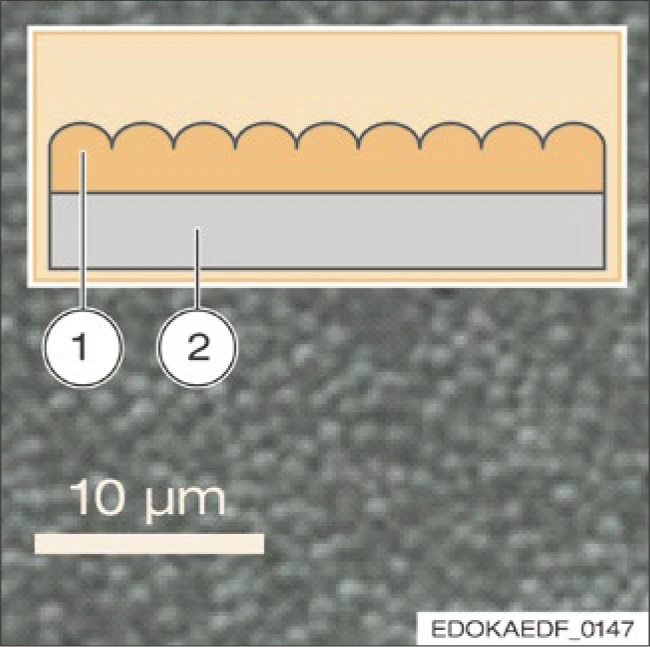

CH 塗層微觀結構與特性
CH 塗層是一種電鍍硬鉻薄膜。由於採用特殊加工技術，塗層質量特別均勻，同時保持導軌和滑塊的高精度。硬鉻層提供優異的耐磨性和防腐蝕性能。
CH 塗層的優點
- 優異的防腐蝕性：有效防止氧化和腐蝕
- 高硬度：提高耐磨性和使用壽命
- 低摩擦係數：改善運行特性
- 保持精度：薄塗層不影響尺寸精度
- 表面光滑：有利於密封系統的功能

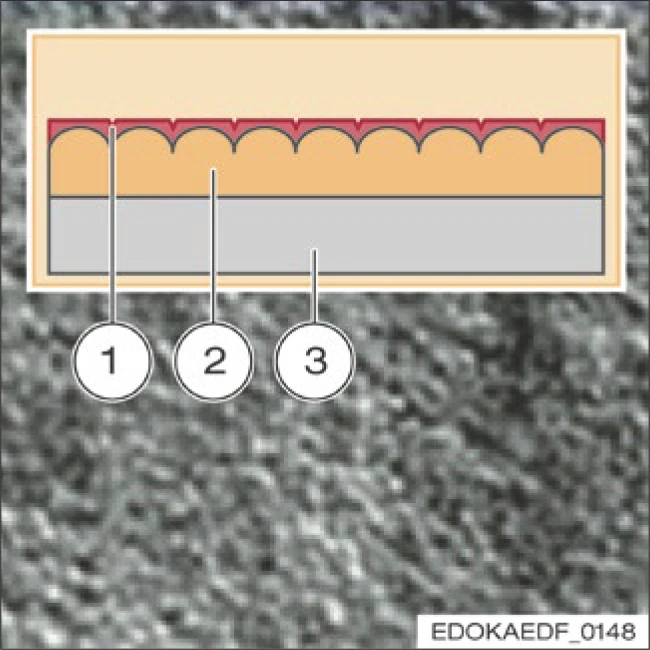

不同塗層選項的性能比較
塗層選擇建議
| 應用環境 | 推薦塗層 | 備註 |
|---|---|---|
| 標準室內環境 | CN（無塗層） | 成本最優，適合大多數應用 |
| 潮濕環境 | CH 塗層 | 提供基本防腐蝕保護 |
| 冷卻液環境 | CH 塗層 | 防止冷卻液腐蝕 |
| 輕度腐蝕性環境 | CH 塗層 | 延長使用壽命 |
| 海洋環境 | CH 或 CL 塗層 | 根據具體條件選擇 |
| 化學腐蝕環境 | CL 塗層或不鏽鋼型號 | 需諮詢技術支援 |
| 食品加工 | 不鏽鋼型號 (WR/SR) | 參見 4.15.2 節 |
重要提示：塗層選擇應基於具體的應用條件，包括：
- 環境濕度和溫度
- 是否存在腐蝕性介質
- 維護週期和可訪問性
- 預期使用壽命
- 預算限制
技術支援：對於特殊應用或環境條件，建議聯繫 SCHNEEBERGER 技術支援團隊，以獲得最適合您應用的塗層建議。某些塗層選項可能有最小訂購量要求或較長的交貨時間。
4.15.2 不鏽鋼 Stainless steel
4.15.2 不鏽鋼型號 WR/SR
耐腐蝕鋼製線性導軌
SCHNEEBERGER MONORAIL BM WR/SR 專為標準線性導軌塗層已達極限的特殊要求而開發。當製程中不希望有粒子排放，或產品性能受到腐蝕影響時，就需要使用不鏽鋼型號。
有利的應用領域
- 食品工業機械
- 醫療技術
- 潔淨室或真空應用
- 化學製程
- 戶外應用
在這些應用中，MONORAIL BM WR/SR 產品能夠實現線性軸的無故障、清潔、精確和延長的運行。
MONORAIL BM WR 滑塊的結構

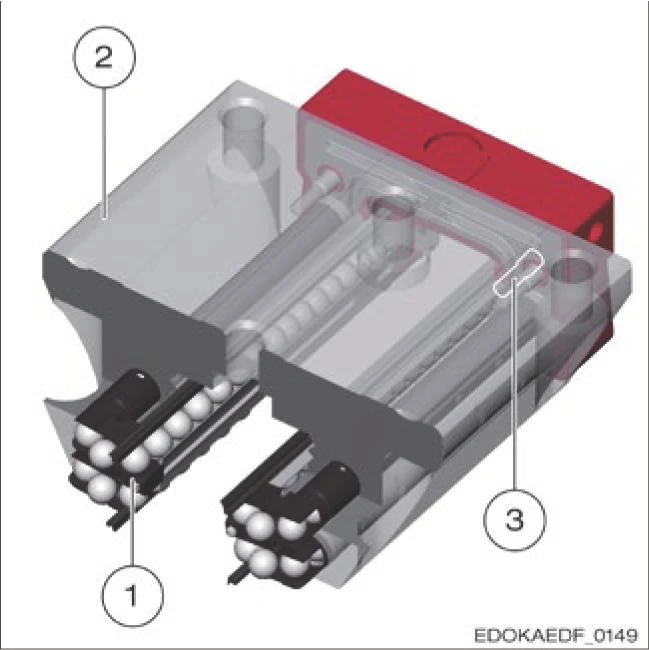

組件說明：
- 1：滾珠（淬硬不鏽鋼）
- 2：本體（含鉻奧氏體鋼）
- 3：不鏽鋼螺釘
SCHNEEBERGER MONORAIL BM WR 滑塊的本體（2）由含鉻奧氏體鋼製成。滾珠（1）僅使用淬硬不鏽鋼。前板和配件使用不鏽鋼螺釘（3）固定。
MONORAIL BM SR 導軌的結構
導軌由高鉻含量的不鏽鋼製成，並使用硬化製程硬化至洛氏硬度 C 56-58。導軌的軌道和整個表面都是硬化的。
如果需要建造更長的軸，可以提供帶有特殊製造對接接頭的 MONORAIL BM SR 導軌。
導軌最大長度的製程優化目前正在進行中。
與其他產品的限制
MONORAIL BM 和 MONORAIL BM WR/SR 之間的主要差異：
- 導軌出廠時不帶防腐蝕保護
- 對於 BM WR 產品，僅提供潤滑選項 S99，因為使用不鏽鋼潤滑嘴進行組裝會導致交貨時間增加
- 潤滑連接的螺紋固定孔用不鏽鋼止付螺釘封閉
- 不提供大於 V3 的預壓等級
- G0 精度等級僅應要求提供
- 與標準產品相比，負載能力降低
特性
外部尺寸與相應的 BM 產品完全相同，同樣所有配件組件（如額外刮片、金屬刮片或潤滑板）都可以使用。
所有組件均使用不鏽鋼緊固螺釘。提供塑料塞來封閉導軌固定孔。
最大單件導軌長度限制為 3000 mm。可以完成導軌的對接接頭。
產品型號的訂購說明請參見 SCHNEEBERGER MONORAIL 和 AMS 產品目錄。
出廠狀態
導軌出廠時表面不帶防腐蝕保護。滑塊提供潤滑劑以確保可靠安裝。
標準程序的滑塊配件
產品目錄中的配件產品範圍（額外刮片、金屬刮片、潤滑板）可用於上述指定的尺寸和型號變體。
BM SR 導軌的產品概覽
ND 型導軌（標準）配置
NUD 型導軌（可從下方鎖緊）配置
| 尺寸/導軌類型 | 型號變體 | 特性 | |
|---|---|---|---|
| ND (標準) | NUD (可從下方鎖緊) | ||
| 尺寸 15 | BM SR 15-ND | BM SR 15-NUD | 小型精密應用 |
| 尺寸 20 | BM SR 20-ND | BM SR 20-NUD | 中型應用 |
| 尺寸 25 | BM SR 25-ND | BM SR 25-NUD | 標準應用 |
| 尺寸 35 | BM SR 35-ND | BM SR 35-NUD | 重型應用 |
BM WR 滑塊的產品概覽
BM WR 滑塊配置類型
| 尺寸/導軌類型 | 滑塊類型 | ||||
|---|---|---|---|---|---|
| A 標準型 | B 標準型，長 | C 緊湊型，高 | D 緊湊型，高，長 | F 緊湊型，扁平 | |
| 尺寸 15 | BM WR 15-A | — | BM WR 15-C | — | BM WR 15-F |
| 尺寸 20 | BM WR 20-A | BM WR 20-B | BM WR 20-C | BM WR 20-D | — |
| 尺寸 25 | BM WR 25-A | BM WR 25-B | BM WR 25-C | BM WR 25-D | — |
| 尺寸 35 | BM WR 35-A | BM WR 35-B | BM WR 35-C | BM WR 35-D | — |
特殊特性
| 特性 | A | B | C | D | F |
|---|---|---|---|---|---|
| 從上方安裝 | ● | ● | ● | ● | ● |
| 從下方安裝 | ● | ● | — | — | — |
| 適用於中等力 | ● | — | ● | — | ● |
| 適用於高力 | — | ● | — | ● | — |
滑塊配件
可用的滑塊配件：
- 配備額外刮片 ABM 的滑塊
- 配備潤滑板 SPL 的滑塊

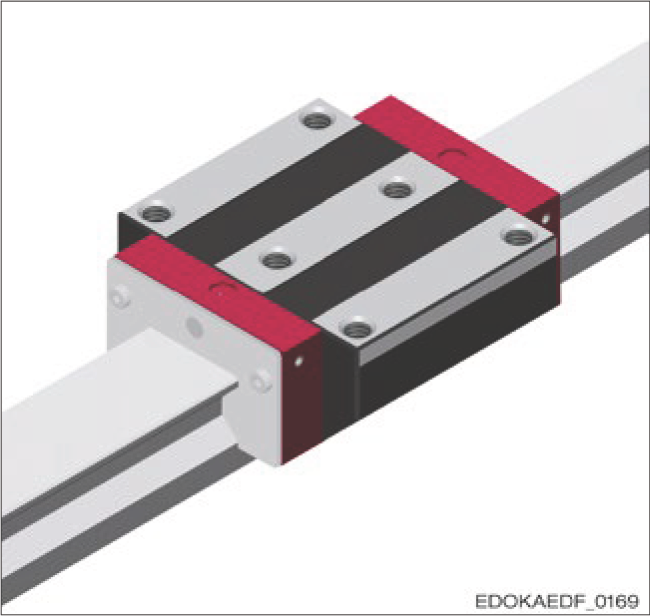

滑塊類型選擇圖表

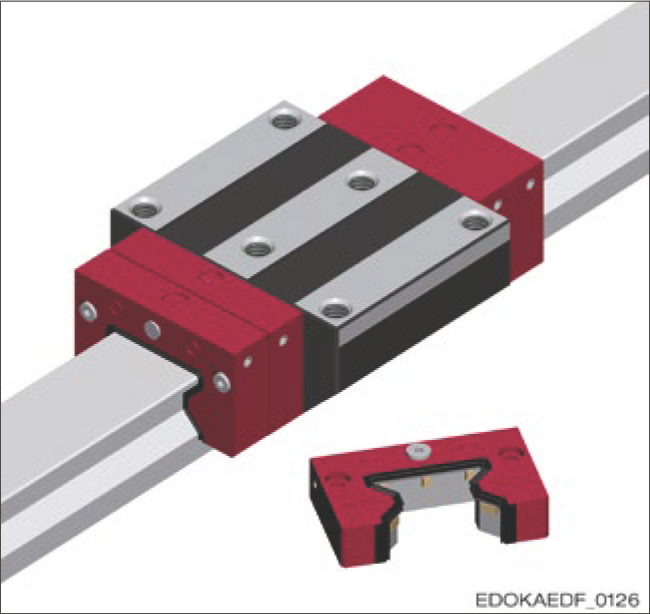

滑塊配件選項示意圖
