通用說明
配合精度和所有連接部件的幾何正確設計對軸承的精度要求和動態特性有直接影響。
在最高要求的情況下，應相應地限制公差和配合。
請參閱總目錄章節中的結構設計注意事項。
表面粗糙度要求
Ra 0.8 μm - 座孔配合面建議表面粗糙度
外環靜止
可以在座孔中不使用配合，或者採用 G7 配合設計。
外環外徑與座孔之間的間隙使組裝更加容易。
高動態要求時的注意事項
在對旋轉軸有較高動態要求 (ndm > 35,000 mm/min，長時間運行) 的情況下，外環與座孔之間應保持至少 20 μm 的間隙。
外環旋轉
一般要求
旋轉座孔設計採用 J6 間隙配合，這會產生傾向於間隙配合的過渡配合。配合面應設計在外環的整個高度上。
或者，座孔也可以設計為 K5 配合以獲得更緊的配合。這可以更容易地與軸承外徑公差範圍匹配以滿足高要求；但組裝可能會更複雜。
最大精度要求
對於旋轉外環的最高精度要求，必須以 0 μm 間隙配合為目標；現有的間隙配合可能會增加徑向跳動。軸承外徑的實際尺寸可在隨附所有軸承的檢驗報告中找到。
高動態特性要求
在較高轉速 (ndm > 35,000 mm/min) 和較長運行時間的情況下，過盈配合不得超過 5 μm。
AXCR-U 系列座孔配合公差表
| 型號 | 座孔 Ø Da [mm] | 軸承外徑 公差範圍 [mm] | 外環靜止 | 外環旋轉 | Rmax [mm] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 座孔公差範圍 G7 [mm] | T1, T3 [μm] | 座孔公差範圍 J6 [mm] | 座孔公差範圍 K5 [mm] | T1 圓度 [μm] | T2 平行度 [μm] | T3 垂直度 [μm] | ||||
| AXCR 80-U | 165 | 0 / -0.013 | +0.054 / +0.014 | 8 | +0.018 / -0.007 | +0.003 / -0.015 | 5 | 2.5 | 5 | 0.1 |
| AXCR 90-U | 210 | 0 / -0.015 | +0.061 / +0.015 | 10 | +0.022 / -0.007 | +0.002 / -0.018 | 7 | 3.5 | 7 | 0.3 |
| AXCR 115-U | 240 | 0 / -0.015 | +0.061 / +0.015 | 10 | +0.022 / -0.007 | +0.002 / -0.018 | 7 | 3.5 | 7 | 0.3 |
| AXCR 160-U | 295 | 0 / -0.018 | +0.069 / +0.017 | 12 | +0.025 / -0.007 | +0.003 / -0.020 | 8 | 4 | 8 | 0.3 |
| AXCR 210-U | 380 | 0 / -0.020 | +0.075 / +0.018 | 13 | +0.029 / -0.007 | +0.003 / -0.022 | 9 | 4.5 | 9 | 0.3 |
| AXCR 270-U | 400 | 0 / -0.020 | +0.075 / +0.018 | 13 | +0.029 / -0.007 | +0.003 / -0.022 | 9 | 4.5 | 9 | 0.3 |
| AXCR 350-U | 540 | 0 / -0.028 | +0.092 / +0.022 | 16 | +0.034 / -0.010 | 0 / -0.032 | 11 | 5.5 | 11 | 0.3 |
| AXCR 360-U | 540 | 0 / -0.028 | +0.092 / +0.022 | 16 | +0.034 / -0.010 | 0 / -0.032 | 11 | 5.5 | 11 | 0.3 |
| AXCR 540-U | 718 | 0 / -0.035 | +0.104 / +0.024 | 18 | +0.038 / -0.012 | 0 / -0.036 | 13 | 6.5 | 13 | 1 |
AXCR-S 系列座孔配合公差表
| 型號 | 座孔 Ø Da [mm] | 軸承外徑 公差範圍 [mm] | 外環靜止 | 外環旋轉 | Rmax [mm] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 座孔公差範圍 G7 [mm] | T1, T3 [μm] | 座孔公差範圍 J6 [mm] | 座孔公差範圍 K5 [mm] | T1 圓度 [μm] | T2 平行度 [μm] | T3 垂直度 [μm] | ||||
| AXCR 130-S | 205 | 0 / -0.029 | +0.061 / +0.015 | 10 | +0.022 / -0.007 | +0.002 / -0.018 | 7 | 3.5 | 7 | 0.3 |
| AXCR 150-S | 225 | 0 / -0.029 | +0.061 / +0.015 | 10 | +0.022 / -0.007 | +0.002 / -0.018 | 7 | 3.5 | 7 | 0.3 |
| AXCR 180-S | 255 | 0 / -0.032 | +0.069 / +0.017 | 12 | +0.025 / -0.007 | +0.003 / -0.020 | 8 | 4 | 8 | 0.3 |
| AXCR 220-S | 295 | 0 / -0.032 | +0.069 / +0.017 | 12 | +0.025 / -0.007 | +0.003 / -0.020 | 8 | 4 | 8 | 0.3 |
| AXCR 280-S | 355 | 0 / -0.036 | +0.075 / +0.018 | 13 | +0.029 / -0.007 | +0.003 / -0.022 | 9 | 4.5 | 9 | 0.3 |
| AXCR 360-S | 435 | 0 / -0.040 | +0.083 / +0.020 | 15 | +0.033 / -0.007 | +0.002 / -0.025 | 10 | 5 | 10 | 0.3 |

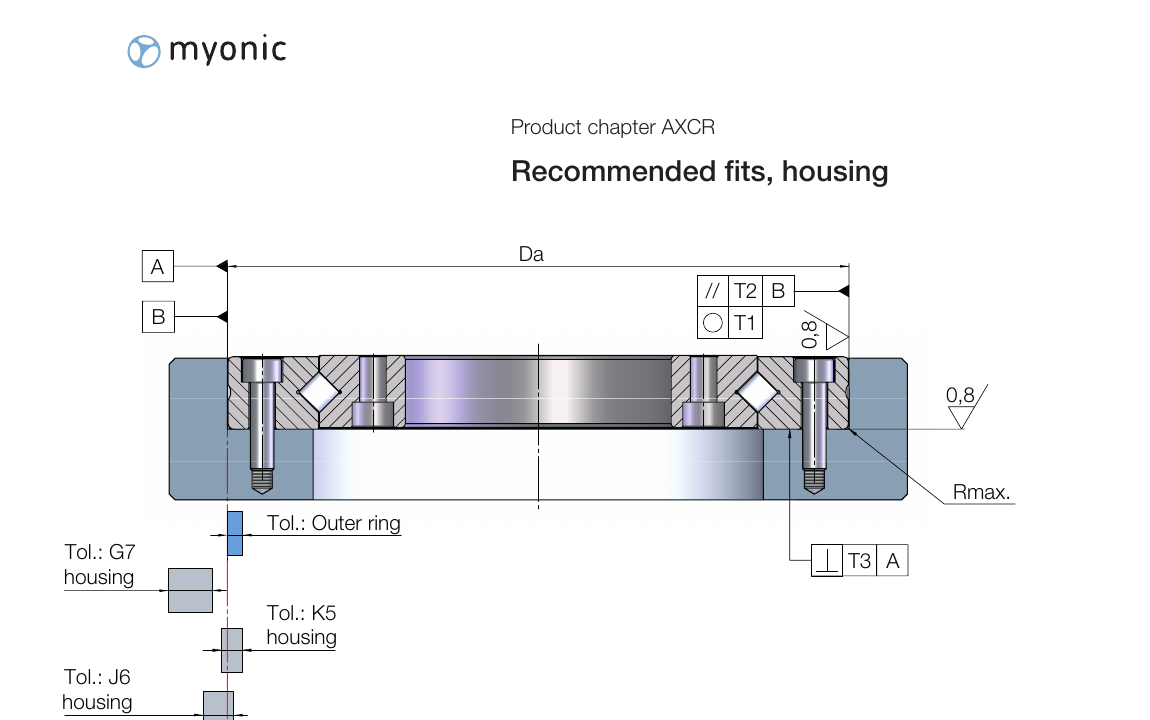

座孔配合尺寸示意圖
尺寸符號說明
- Da - 軸承外徑 / 座孔直徑
- T1 - 圓度公差
- T2 - 平行度公差
- T3 - 垂直度公差
- Rmax - 最大圓角半徑
- G7 - 外環靜止時座孔公差範圍
- J6, K5 - 外環旋轉時座孔公差範圍
注意事項
重要：座孔表面質量
- 表面粗糙度：Ra ≤ 0.8 μm
- 圓度：根據型號要求（見上表）
- 平行度：應在公差範圍內
- 垂直度：座孔底面與座孔的垂直度很重要
- 以上數據為建議值，實際應用中可能需要根據具體情況調整
- 高精度應用可能需要更嚴格的公差
- 座孔應清潔並檢查無毛刺
- 避免座孔變形，確保座孔壁厚足夠
- myonic AXCR 軸承的孔和外徑均按照 P5/DIN 620 標準生產，具有嚴格的公差限制
