AXCR-S 尺寸表

AXCR-S 系列為等高度單體環設計（One-piece rings at constant overall height），兩個環均可螺栓固定。H（高度）在所有型號中均為常數 25.4 mm（SSA 設計），此特性有別於 AXCR-U 系列。本系列共 6 個型號：AXCR 130-S 至 AXCR 360-S。

尺寸標註圖

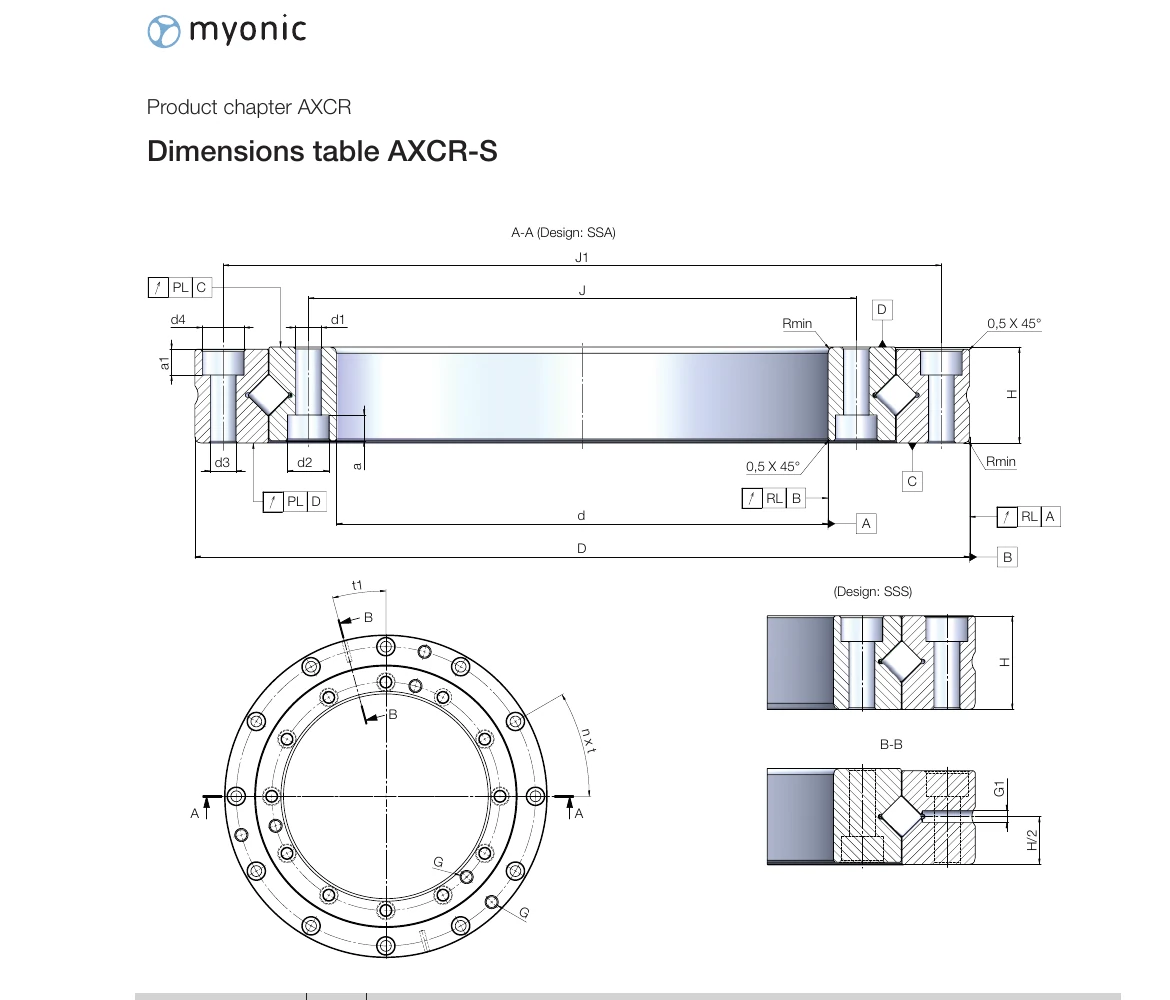

AXCR-S 尺寸標註：A-A 剖面（SSA／SSS 設計）、端面與 B-B 細節。來源：myonic 官方 AXCR 型錄 p.30（Dimensions table AXCR-S）。

主要尺寸

符號說明

m：重量（kg）
d：內徑（孔徑）／∆d：內徑公差（0 / + 值）
D：外徑／∆D：外徑公差（0 / - 值）
H（SSA）：SSA 設計型式的結構高度（所有型號均為 25.4 mm）
H（SSS）：SSS 設計型式的環高（所有型號均為 24.8 mm）
∆H：高度公差（依型號而異）
J：內環固定孔節圓直徑／J1：外環固定孔節圓直徑
t1：潤滑孔節距角
G1：潤滑孔直徑（3.1 mm，所有型號相同）
潤滑孔數量：每環潤滑孔數量

型號	m [kg]	d（內徑）		D（外徑）		H（高度）			J [mm]	J1 [mm]	t1	G1 [mm]	潤滑孔數量
型號	m [kg]	mm	∆d	mm	∆D	SSA [mm]	SSS [mm]	∆H	J [mm]	J1 [mm]	t1	G1 [mm]	潤滑孔數量
AXCR 130-S	3.3	130	0 / +0.025	205	0 / -0.029	25.4	24.8	±0.200	145	190	15°	3.1	2
AXCR 150-S	3.7	150	0 / +0.025	225	0 / -0.029	25.4	24.8	±0.200	165	210	11.25°	3.1	2
AXCR 180-S	4.3	180	0 / +0.025	255	0 / -0.032	25.4	24.8	±0.200	195	240	9°	3.1	2
AXCR 220-S	5.1	220	0 / +0.029	295	0 / -0.032	25.4	24.8	±0.200	235	280	7.5°	3.1	2
AXCR 280-S	6.3	280	0 / +0.032	355	0 / -0.036	25.4	24.8	±0.250	295	340	6.43°	3.1	2
AXCR 360-S	7.8	360	0 / +0.036	435	0 / -0.040	25.4	24.8	±0.300	375	420	5°	3.1	2

固定孔規格

符號說明

d1 / d3：固定孔通孔直徑（內環 / 外環）[mm]
d2 / d4：固定孔沉孔直徑（內環 / 外環）[mm]
a / a1：固定孔沉孔深度（內環 / 外環）[mm]
數量：每環固定孔數量
n × t：固定孔數量 × 節距角
MA：螺栓鎖固扭矩¹⁾（Nm）
G：拔出螺紋規格（每環內外各相同）
拔出螺紋數量：每環拔出螺紋孔數量

型號	內環固定孔				外環固定孔				n × t	MA¹⁾ [Nm]	拔出螺紋
型號	d1 [mm]	d2 [mm]	a [mm]	數量	d3 [mm]	d4 [mm]	a1 [mm]	數量	n × t	MA¹⁾ [Nm]	G	數量
AXCR 130-S	6.6	11	6.4	12	6.6	11	6.4	12	12 × 30°	14	M8	3
AXCR 150-S	6.6	11	6.4	16	6.6	11	6.4	16	16 × 22.5°	14	M8	2
AXCR 180-S	6.6	11	6.4	20	6.6	11	6.4	20	20 × 18°	14	M8	2
AXCR 220-S	6.6	11	6.4	24	6.6	11	6.4	24	24 × 15°	14	M8	3
AXCR 280-S	6.6	11	6.4	28	6.6	11	6.4	28	28 × 12.857°	14	M8	2
AXCR 360-S	6.6	11	6.4	36	6.6	11	6.4	36	36 × 10°	14	M8	3

¹⁾ 螺栓鎖固扭矩依 DIN 912、強度等級 10.9。

負載額定值、轉速與剛性

符號說明

Ca：軸向動態額定負載（kN）／C0a：軸向靜態額定負載（kN）
Cr：徑向動態額定負載（kN）／C0r：徑向靜態額定負載（kN）
nG：極限轉速²⁾（min⁻¹）
MRL：潤滑脂最大摩擦力矩³⁾（Nm）
PL & RL 標準：標準跳動精度（軸向與徑向跳動）⁴⁾（µm）
PL & RL 限制（PRR50）：限制跳動精度（PRR50 選購）⁴⁾（µm）
Cal：軸向剛性（kN/µm）／Crl：徑向剛性（kN/µm）／Ckl：傾斜剛性（kNm/mrad）
Rmin：最小角落半徑（mm）

型號	負載額定值 [kN]				nG²⁾ [min⁻¹]	MRL³⁾ [Nm]	PL & RL [µm]⁴⁾		Cal [kN/µm]	Crl [kN/µm]	Ckl [kNm/mrad]	Rmin [mm]
型號	Ca	C0a	Cr	C0r	nG²⁾ [min⁻¹]	MRL³⁾ [Nm]	標準	PRR50	Cal [kN/µm]	Crl [kN/µm]	Ckl [kNm/mrad]	Rmin [mm]
AXCR 130-S	57.3	237.1	50.9	94.8	240	10	10	5	1.9	1.0	6.2	2
AXCR 150-S	61.5	270.8	54.7	108.3	215	12	10	5	2.1	1.1	9.1	2
AXCR 180-S	66.2	313.2	58.8	125.3	185	16	10	5	2.5	1.3	14.2	2
AXCR 220-S	72.4	372.5	64.3	149.0	155	18	10	5	2.9	1.5	23.5	2
AXCR 280-S	81.5	465.5	72.4	186.2	130	25	10	5	3.6	1.7	43.3	2
AXCR 360-S	91.7	584.0	81.4	233.6	100	50	10	5	4.4	2.0	83.9	2

²⁾ 高速應用請向 sales@eb-system.com 洽詢。

³⁾ 量測轉速 n_const = 5 rpm；數值視所選預壓與潤滑而定。

⁴⁾ 於具理想周邊結構的已安裝軸承上量測。PRR50 為限制跳動精度選項，可在訂購時指定。
