AM 滾珠螺桿 - 導程精度
Lead Accuracy - Type T 與 Type P

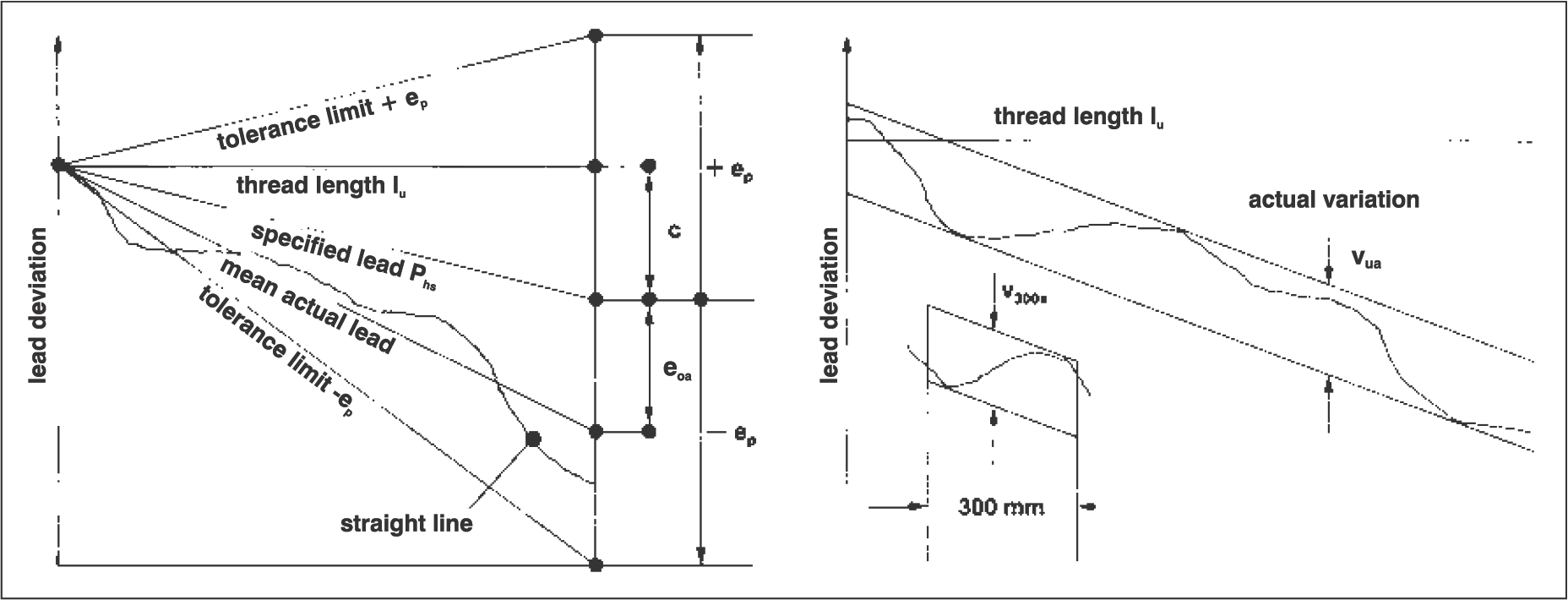

導程精度概念
根據 ISO/DP 3408/3 的概念、名稱和公差區分為：標稱導程、規定導程和實際導程。
從實際導程梯度確定一條直線。公差線與直線平行運行。
為了補償螺桿因熱膨脹和/或預負載造成的長度變化，使用者必須說明規定導程或 c= 值（補償），給出規定導程與標稱導程之間的差異。所有偏差 e 然後都與規定導程相關。
導程精度參數
下標 a：實際值，最重要的：
| 符號 | 說明 |
|---|---|
| epa | 與可用螺紋長度 Iu 相關的平均實際導程偏差 |
| v300a | 300 mm 範圍內的實際變化 |
| vua | Iu 範圍內的實際變化 |
下標 p：容許值，最重要的：
| 符號 | 說明 |
|---|---|
| epp | 與 Iu 相關的容許平均導程偏差 |
| e1000p | 1000 mm 範圍內的容許平均導程偏差 |
| v300p | 300 mm 範圍內的容許變化 |
| vup | Iu 範圍內的容許變化 |
這些公差限制在精度等級中根據長度規定。
Type T（傳輸型）
Type T (Transmission)
| v300p (µm) | ±e1000p (µm) | ||||
|---|---|---|---|---|---|
| IT 1 | IT 3 | IT 5 | IT 1 | IT 3 | IT 5 |
| 6 | 12 | 23 | 80 | 80 | 80 |
在存在並行量測系統（如線性尺規或位置傳感器）的情況下，滾珠螺桿的功能僅限於進給運動。此時，螺桿的導程不作為距離量測的參考，精度要求主要是變化要求。
因此，導程精度的 T 型（T=傳輸）用於「直接」量測系統。
Type P（定位型）
Type P (Positioning)
| Thread length | vup (µm) | ±ep (µm) | |||||
|---|---|---|---|---|---|---|---|
| IT 1 | IT 3 | IT 5 | IT 1 | IT 3 | IT 5 | ||
| from | to | ||||||
| ≦315 | 6 | 12 | 23 | ||||
| 316 | 400 | 6 | 12 | 25 | 7 | 13 | 25 |
| 401 | 500 | 7 | 13 | 26 | 8 | 15 | 27 |
| 501 | 630 | 7 | 14 | 29 | 9 | 16 | 30 |
| 631 | 800 | 8 | 16 | 31 | 10 | 18 | 35 |
| 801 | 1000 | 9 | 17 | 35 | 11 | 21 | 40 |
| 1001 | 1250 | 10 | 19 | 39 | 13 | 24 | 46 |
| 1251 | 1600 | 11 | 22 | 44 | 15 | 29 | 54 |
| 1601 | 2000 | 13 | 25 | 51 | 18 | 35 | 65 |
| 2001 | 2500 | 15 | 29 | 59 | 22 | 41 | 77 |
| 2501 | 3150 | 17 | 34 | 69 | 26 | 50 | 93 |
| 3151 | 4000 | 21 | 41 | 82 | 32 | 62 | 115 |
| 4001 | 5000 | 25 | 50 | 99 | 39 | 76 | 140 |
當軸編碼器在螺桿或馬達的中心線上以角度步進方式指示位置（距離）增量時，滾珠螺桿的導程必須具有最高精度，因為它已成為工作台行程量測的重要部分。
這同樣適用於增量馬達的應用。這種使用「間接」量測系統的應用需要 P 型（P=定位），因為帶有行程長度的螺桿代表絕對長度標準。
精度等級選擇指南
| 精度類型 | 應用場景 | 量測系統 |
|---|---|---|
| Type T | 進給運動，精度由外部量測系統保證 | 直接量測（線性尺規、位置傳感器） |
| Type P | 精密定位，導程作為位置參考 | 間接量測（軸編碼器、增量馬達） |
選擇建議：當使用線性編碼器等直接量測系統時，可選擇 Type T 以降低成本。當螺桿導程作為定位參考時，必須選擇 Type P 以確保精度。
