AXRY-NGX-MA 尺寸表

Dimensions Table AXRY-NGX-MA (Absolute Measuring System)

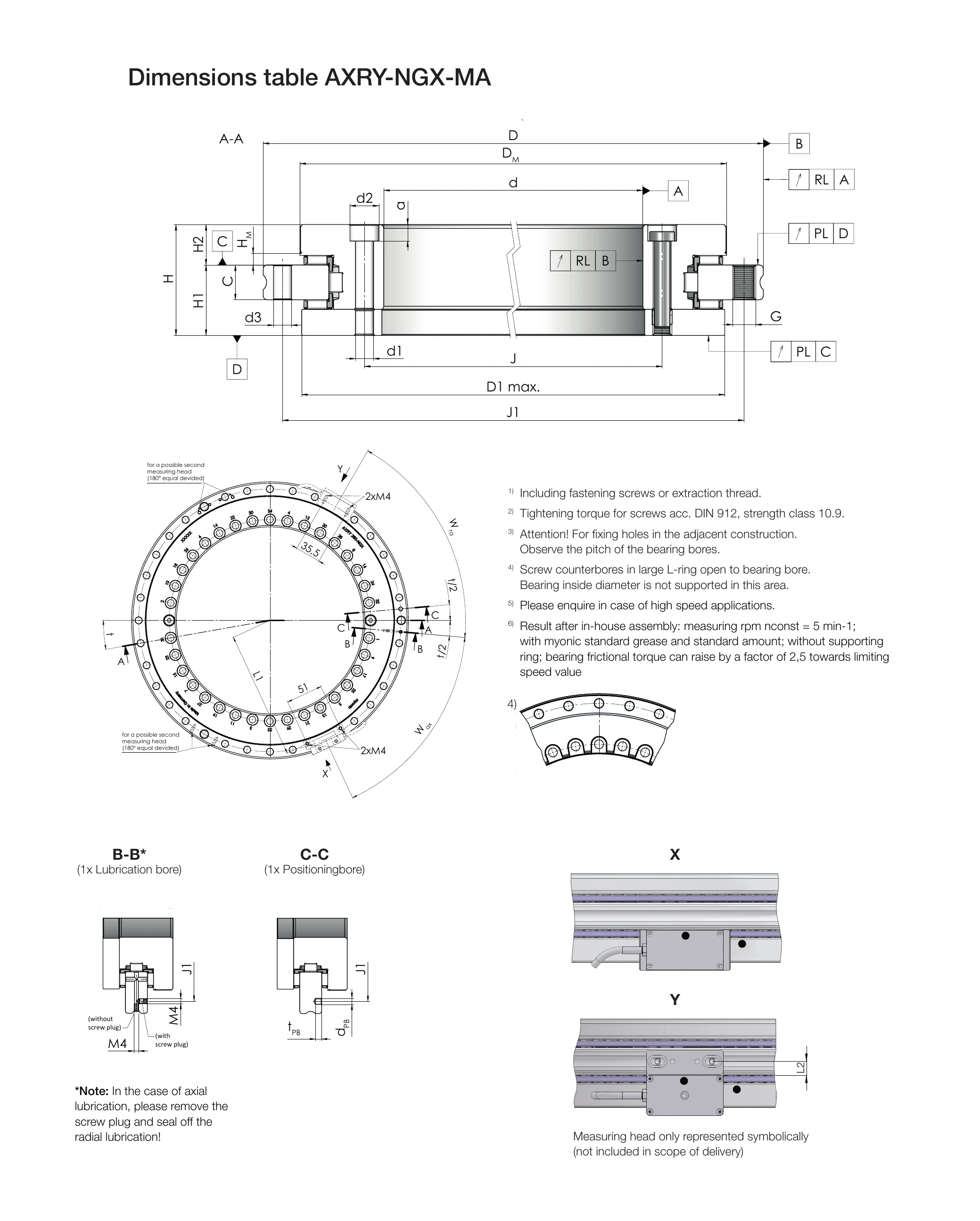

尺寸標示圖

AXRY-NGX-MA 尺寸標註圖（A-A 剖面、端面與量測系統/讀頭細節）
AXRY-NGX-MA 尺寸標註：A-A 剖面、端面與量測系統（讀頭）安裝細節。來源：myonic 官方 Dimensions table AXRY-NGX-MA。
（點擊圖片可放大檢視）

主要尺寸 (Main Dimensions)

下表列出所有 AXRY-NGX-MA 型號的主要尺寸。尺寸單位 mm，重量單位 kg。

符號說明
  • d：內徑（軸頸直徑）
  • D：外徑（座孔直徑）
  • H：總高度
  • H1：工作台側高度
  • H2：軸側高度
  • * 含標準公差 / 限制公差（限制公差為選購規格）
  • 4) 大 L 環之螺絲沉孔開向軸承孔，此區域不支撐軸承內徑
型號 重量
[kg]		 d（內徑） D（外徑） H
[mm]		 H1 [mm] H2 [mm]
mm 公差 mm 公差 mm 公差 mm 公差
AXRY 180-NGX-MA - 180 -0.013 280 -0.018 50 29 ±0.03 21 ±0.025
AXRY 200-NGX-MA 9.9 200 -0.015 300 -0.018 51 30 ±0.03 21 ±0.025
AXRY 260-NGX-MA 18.4 260 -0.018 385 -0.020 57.5 36.5 ±0.04 21 ±0.025
AXRY 325-NGX-MA4) 25.2 325 -0.023 450 -0.023 61 40 ±0.05 21 ±0.025
AXRY 395-NGX-MA 32.6 395 -0.023 525 -0.028 65 42.5 ±0.05 22.5 ±0.025
AXRY 460-NGX-MA 45.3 460 -0.023 600 -0.028 70 46 ±0.06 24 ±0.03
AXRY 580-NGX-MA 86.3 580 -0.025 750 -0.035 90 60 ±0.25 / ±0.075* 30 ±0.25 / ±0.03*
AXRY 650-NGX-MA 165.3 650 -0.038 870 -0.050 122 78 ±0.25 / ±0.1* 44 ±0.25 / ±0.03*

量測環尺寸 (Measuring Ring Dimensions)

符號說明
  • C：量測環徑向安裝深度（mm）
  • D1 max：最大允許安裝直徑（mm）
  • J：量測環內側安裝空間（mm）
  • J1：量測環外側安裝空間（mm）
  • DM：量測環直徑（mm）
  • HM：量測環高度（mm）
型號 C
[mm]		 D1 max
[mm]		 J
[mm]		 J1
[mm]		 DM
[mm]		 HM
[mm]
AXRY 180-NGX-MA 15 244 194 260 245.1 6
AXRY 200-NGX-MA 15 274 215 285 274.3 6
AXRY 260-NGX-MA 18 345 280 365 346.9 6
AXRY 325-NGX-MA4) 20 415 342 430 415.1 6
AXRY 395-NGX-MA 20 486 415 505 487.7 6
AXRY 460-NGX-MA 22 560 482 580 560.9 9
AXRY 580-NGX-MA 30 700 610 720 699.7 9
AXRY 650-NGX-MA 34 800 680 830 799.0 21

固定孔規格 (Fixing Holes)

符號說明
  • d1：內環螺絲通孔直徑（mm）
  • d2：內環螺絲沉孔直徑（mm）
  • a：內環螺絲沉孔深度（mm）
  • d3：外環螺絲通孔直徑（mm）
  • 拔出螺紋：每環拔出螺紋規格
  • n × t：固定孔數量 × 節距角1)
  • MA：螺絲鎖固扭矩2)（Nm）
  • 3) 周邊結構中的固定孔應遵守軸承孔的節距
型號 內環固定孔 外環固定孔 拔出螺紋 n × t1) MA2)
[Nm]
d1 d2 a 數量3) d3 數量3)
AXRY 180-NGX-MA 7 11 6.4 46 7 45 M8 48 × 7.5° 14
AXRY 200-NGX-MA 7 11 6.4 46 7 45 M8 48 × 7.5° 14
AXRY 260-NGX-MA 9.3 15 8.6 34 9.3 33 M12 36 × 10° 34
AXRY 325-NGX-MA4) 9.3 15 8.6 34 9.3 33 M12 36 × 10° 34
AXRY 395-NGX-MA 9.3 15 8.6 46 9.3 45 M12 48 × 7.5° 34
AXRY 460-NGX-MA 9.3 15 8.6 46 9.3 45 M12 48 × 7.5° 34
AXRY 580-NGX-MA 11.4 18 10.6 46 11.4 42 M12 48 × 7.5° 68
AXRY 650-NGX-MA 14 20 12.6 46 14 42 M12 48 × 7.5° 116

定位孔與量測頭安裝 (Positioning & Measuring Head)

符號說明
  • dPB：定位孔直徑（mm）
  • tPB：定位孔深度（mm）
  • L1：量測頭軸向安裝螺紋間距（mm）
  • Wax：量測頭軸向安裝角度位置
  • L2：量測頭徑向安裝螺紋間距（mm）
  • Wra：量測頭徑向安裝角度位置
型號 定位孔 量測頭安裝螺紋
dPB [mm] tPB [mm] L1 [mm] Wax L2 [mm] Wra
AXRY 180-NGX-MA 5 5 127.0 56.25° 7.5 63.75°
AXRY 200-NGX-MA 5 5 141.6 56.25° 7.5 63.75°
AXRY 260-NGX-MA 5 5 177.2 60° 9 65°
AXRY 325-NGX-MA4) 5 5 212.5 55° 10 65°
AXRY 395-NGX-MA 5 5 249.0 60° 10 63.75°
AXRY 460-NGX-MA 5 5 285.6 56.25° 11 63.75°
AXRY 580-NGX-MA 8 8 355.0 56.25° 15 63.75°
AXRY 650-NGX-MA 10 10 404.7 56.25° 17 63.75°

負載額定值 (Load Ratings)

符號說明
  • Ca：動態軸向額定負載（kN）
  • C0a：靜態軸向額定負載（kN）
  • Cr：動態徑向額定負載（kN）
  • C0r：靜態徑向額定負載（kN）
  • Cal：軸向剛性（kN/μm）
  • Crl：徑向剛性（kN/μm）
  • Ckl：傾覆剛性（kNm/mrad）
型號 軸向額定負載 徑向額定負載 剛性
Ca [kN] C0a [kN] Cr [kN] C0r [kN] Cal [kN/μm] Crl [kN/μm] Ckl [kNm/mrad]
AXRY 180-NGX-MA 139.3 755.0 99.4 200.3 9.0 3.2 57.2
AXRY 200-NGX-MA 151.0 871.2 122.1 273.9 8.9 4.1 69.7
AXRY 260-NGX-MA 220.1 1520.6 138.3 349.0 12.7 5.1 159.4
AXRY 325-NGX-MA4) 249.3 1900.8 181.7 531.4 15.4 7.2 275.8
AXRY 395-NGX-MA 275.7 2281.0 199.2 633.8 18.3 8.4 459.4
AXRY 460-NGX-MA 299.5 2661.1 232.5 739.0 21.9 8.6 736.9
AXRY 580-NGX-MA 584.6 4457.4 284.5 867.2 22.9 8.8 1207.0
AXRY 650-NGX-MA 1010.7 7682.4 459.6 1317.1 27.1 9.7 1880.1

轉速與摩擦力矩 (Speed & Friction)

符號說明
  • nG：極限轉速5)（min-1）
  • MR：摩擦力矩6)（Nm）
型號 nG5)
[min-1]		 MR6)
[Nm]
AXRY 180-NGX-MA 600 5
AXRY 200-NGX-MA 450 6
AXRY 260-NGX-MA 300 9
AXRY 325-NGX-MA4) 200 13
AXRY 395-NGX-MA 200 19
AXRY 460-NGX-MA 150 25
AXRY 580-NGX-MA 80 60
AXRY 650-NGX-MA 70 70

跳動精度 (Runout)

符號說明
  • PL：軸向跳動（Plan Lauf，μm）
  • RL：徑向跳動（Radial Lauf，μm）
型號 標準 PL & RL
[μm]		 限制 PL & RL
[μm]
AXRY 180-NGX-MA 4 2
AXRY 200-NGX-MA 4 2
AXRY 260-NGX-MA 6 3
AXRY 325-NGX-MA4) 6 3
AXRY 395-NGX-MA 6 3
AXRY 460-NGX-MA 6 3
AXRY 580-NGX-MA 10 5
AXRY 650-NGX-MA 10 5

量測環精度規格 (Measuring Ring Specifications)

符號說明
  • 刻度數/360°：量測環每圈分度數（Teilstriche/U）；1000 μm 等分
  • 節距精度 ±3 μm：以角秒（"）表示的節距精度（對應 ±3 μm 弧長）
  • 節距精度 ±5 μm：對應 ±5 μm 弧長的節距精度
型號 刻度數/360° 節距精度 ±3 μm
["]		 節距精度 ±5 μm
["]
AXRY 180-NGX-MA 768 5.1 8.4
AXRY 200-NGX-MA 860 4.5 7.5
AXRY 260-NGX-MA 1088 3.6 6.0
AXRY 325-NGX-MA4) 1302 3.0 5.0
AXRY 395-NGX-MA 1530 2.5 4.2
AXRY 460-NGX-MA 1760 2.2 3.7
AXRY 580-NGX-MA 2196 1.8 3.0
AXRY 650-NGX-MA 2508 1.6 2.6

絕對式量測系統最高可達 ±1 μm 弧長精度，開機即知位置，無需參考行程。

距離板建議 (Distance Plate Recommendation)

如需將絕對式量測頭直接安裝到軸承外環上，需依型號配合使用距離板。軸承外環上已預設間距 51 mm 的 M4 螺紋。

符號說明
  • DP-H：距離板高度（mm）；空白表示不需要距離板
軸承型號 尺寸範圍 DP-H [mm]
AXRY 180 – 395 不需要
AXRY 460 3
AXRY 580 3
AXRY 650 15

潤滑孔配置 (Lubrication Bores)

軸承採用以下截面配置，符號出現於工程圖中：

  • B-B*：1 × 潤滑孔（Lubrication bore）。進行軸向潤滑時，請拆除螺絲塞頭並封閉徑向潤滑孔。
  • C-C：1 × 定位孔（Positionierbohrung）。

軸承外環上預設有 2 × M4 螺紋（節距 51 mm），用於安裝量測頭。可在 180° 對側位置安裝第二個量測頭（雙頭配置）。

AMO 讀頭尺寸圖 (Reading Head Dimensions)

AXRY-MA 絕對式量測系統採用 AMO WMKA-2010 系列讀頭（Abtastkopf）搭配 WMBA-1010 尺帶。尺帶由量測帶（Gitterring，#0.3 mm）與覆蓋帶（Abdeckring，#0.05 mm）組成，直接安裝於軸承內環上。讀頭依出線與安裝方向分為徑向安裝與軸向安裝兩種型式：

安裝型式 讀頭型號 出線方向 適用尺寸
徑向安裝（Radial design） WMKA-2010-52 / -53 線纜切線出線（tangential） 150 – 650
WMKA-2010-54 線纜徑向出線（radial） 150 – 650
軸向安裝（Axial design） WMKA-2010-55 線纜一側出線 150 – 460
WMKA-2010-56 線纜另一側出線 150 – 460

尺帶代號：WMBA-1010-XXXX-SXX，其中 XXXX 為每圈分度數（Teilstriche/U），與本頁「量測環精度規格」的刻度數一致。氣隙（Air gap）：0.15 ±0.1 mm。

徑向安裝讀頭 WMKA-2010-52/53/54

讀頭安裝於軸承外環的外殼表面，氣隙可透過外環外徑直接設定，無需複雜的量測間隙調整。共用安裝幾何：頭部寬度 50 ±0.10 mm、整體高度 14 (0/−0.05) mm、安裝面 6 ±0.50 mm，讀頭本體約 40 × 31 mm。型式 52 與 53 為線纜切線出線、型式 54 為線纜徑向出線。

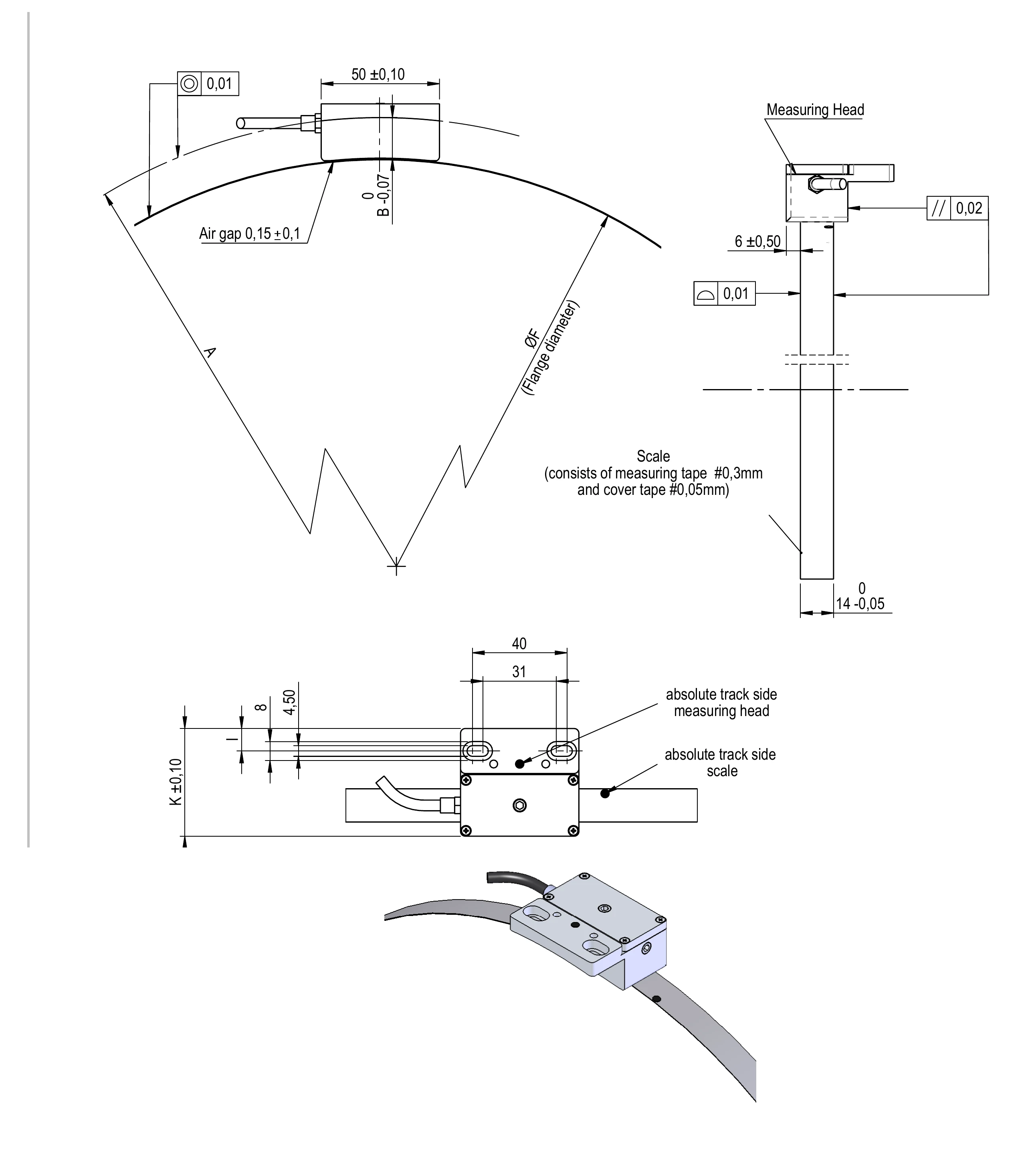

WMKA-2010 徑向安裝讀頭尺寸標註圖

徑向安裝讀頭尺寸標註（含截面圖、讀頭細部與安裝示意，圖示型式 WMKA-2010-53）

WMKA-2010-53 讀頭外觀

WMKA-2010-53
線纜切線出線

WMKA-2010-52 讀頭外觀

WMKA-2010-52
線纜切線出線（對側）

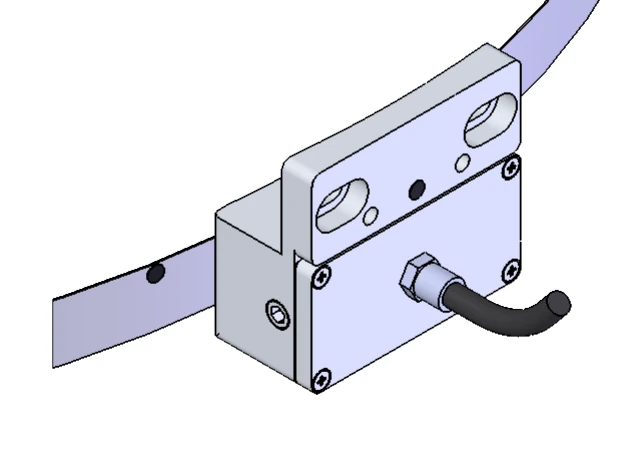

WMKA-2010-54 讀頭外觀

WMKA-2010-54
線纜徑向出線

符號說明
  • ØF：法蘭直徑（Flansch Durchmesser，mm）
  • A、B、I、K：各量測位置請對照上方尺寸標註圖
  • 尺寸代號：量測環每圈分度數（Teilstriche/U）
序 軸承型號 尺寸代號
（分度/圈）		 ØF [mm] A [mm] B (0/−0.07) [mm] I [mm] K (±0.1) [mm]
1AXRY 1500672213.77 ±0.0212012.615.537.5
2AXRY 1800768244.36 ±0.0214017.32740.5
3AXRY 2000860273.65 ±0.0215012.67740.5
4AXRY 2601088346.24 ±0.03192.518.887.542.5
5AXRY 3251302414.36 ±0.03225.017.329.545.5
6AXRY 3951530486.96 ±0.06262.518.529.545.5
7AXRY 4601760560.18 ±0.0630019.4110.550.5
8AXRY 5802196698.99 ±0.07375251458
9AXRY 6502508799.30 ±0.0743535.351270

軸向安裝讀頭 WMKA-2010-55/56

軸向安裝讀頭以 2 × M4 螺絲（沉孔 2 × Ø4.5 mm / 通孔 2 × Ø4.9 mm，螺孔節距 51 mm）固定，線纜直徑 Ø4.5 mm，讀頭高度 26 (0/−0.06) mm。氣隙 0.15 ±0.1 mm 以 0.15 mm 墊片（Folie）調整。型式 55 與 56 差異僅在線纜出線側。適用尺寸 150 – 460。

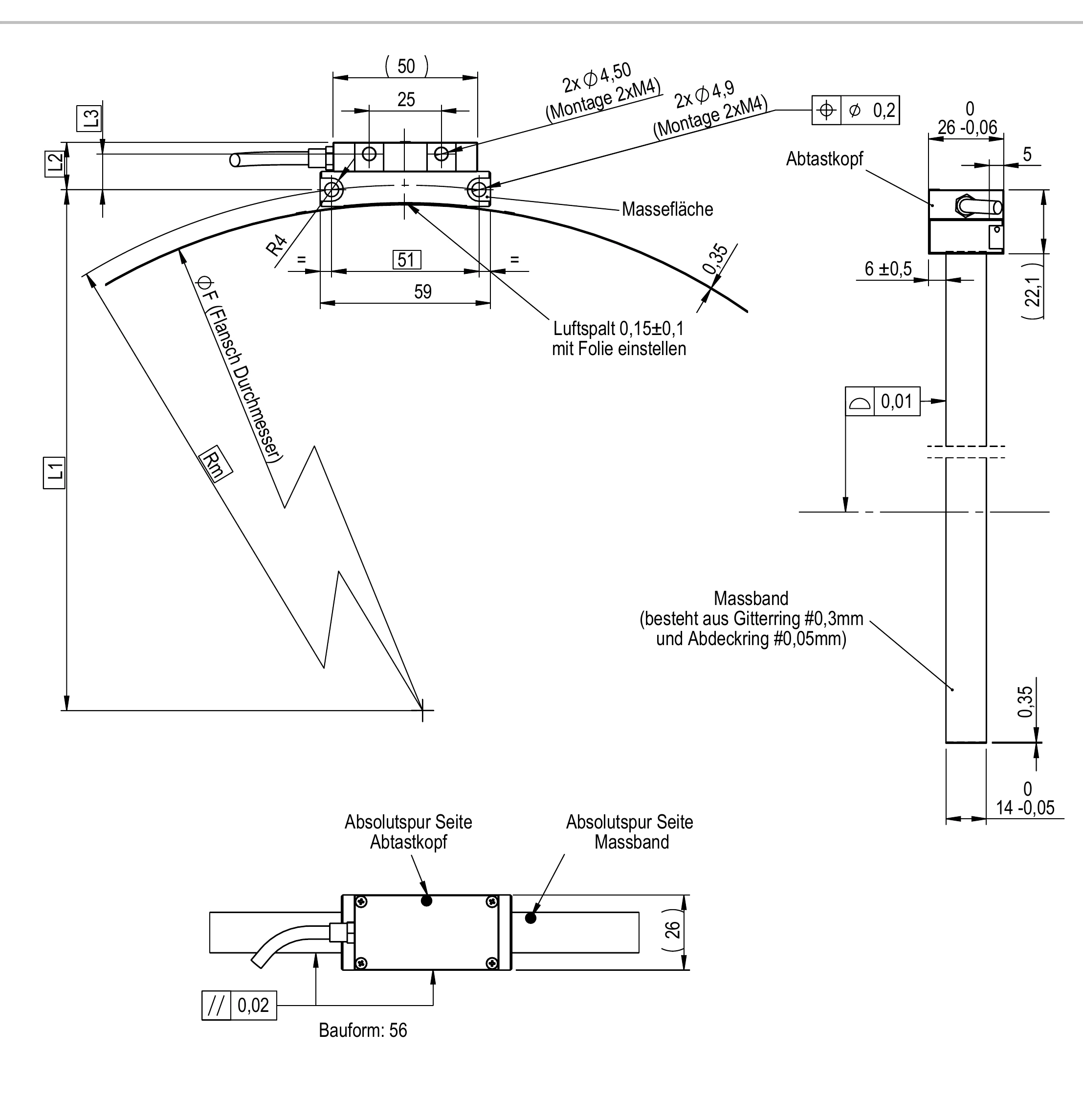

WMKA-2010 軸向安裝讀頭尺寸標註圖

軸向安裝讀頭尺寸標註（原廠德文工程圖，標註含義見下方說明）

WMKA-2010-55 與 -56 讀頭外觀

WMKA-2010-56（左）與 WMKA-2010-55（右）出線側相反

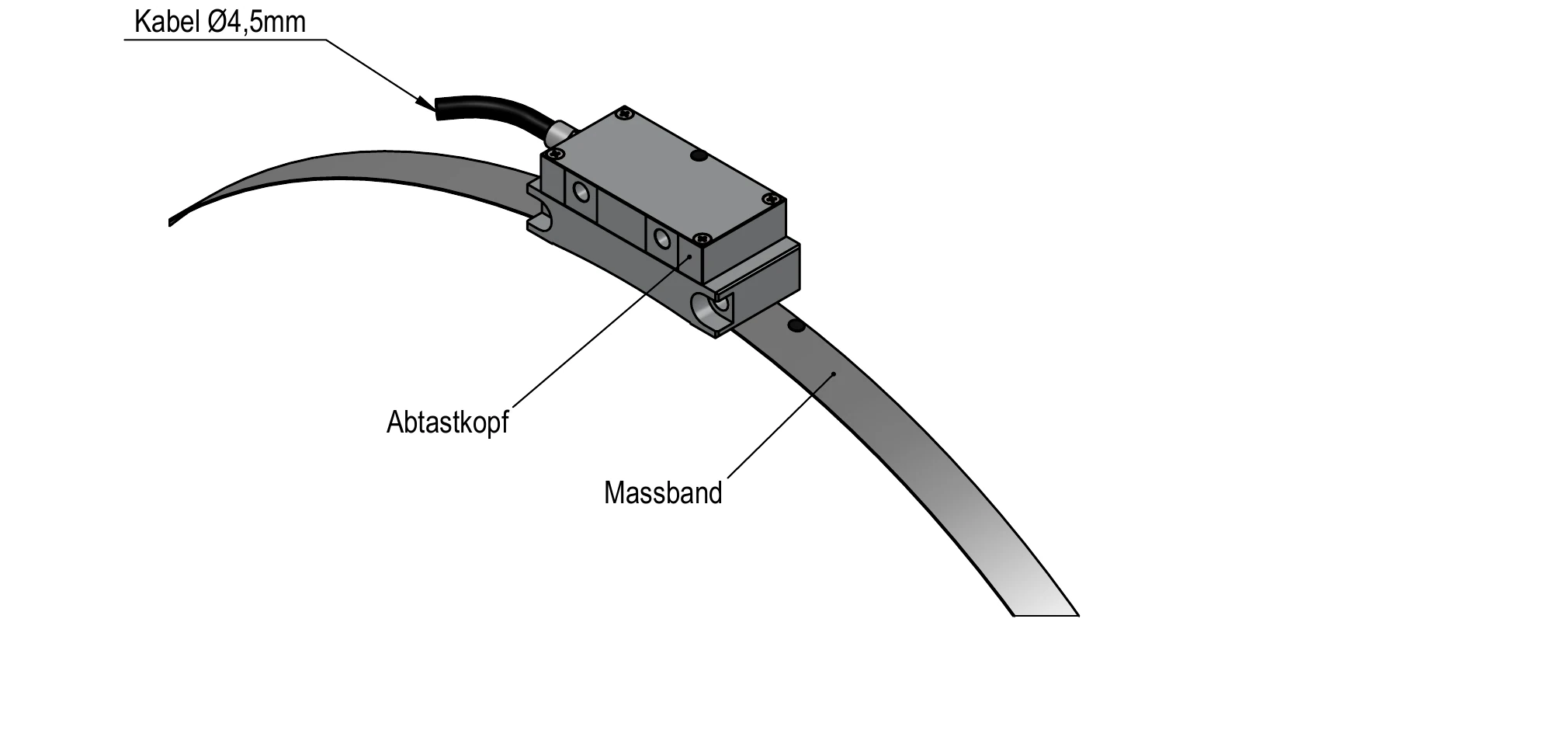

軸向讀頭安裝於尺帶示意

讀頭安裝於尺帶（Massband）之示意

符號說明
  • ØF：法蘭直徑（Flansch Durchmesser，mm）
  • L1、L2、L3、Rm：各量測位置請對照上方尺寸標註圖
  • 尺寸代號：量測環每圈分度數（Teilstriche/U）
序 軸承型號 尺寸代號
（分度/圈）		 ØF [mm] L1 [mm] Rm L2 [mm] L3 [mm]
1AXRY 1500672213.77 ±0.02111.69114.6016.412.4
2AXRY 1800768244.36 ±0.02126.98129.5016.412.4
3AXRY 2000860273.65 ±0.02141.62143.9016.412.4
4AXRY 2601088346.24 ±0.03177.17179.0017.613.6
5AXRY 3251302414.36 ±0.03212.48214.0016.412.4
6AXRY 3951530486.96 ±0.06248.98250.3016.412.4
7AXRY 4601760560.18 ±0.06285.56286.7016.412.4

交付範圍：讀頭本體（WMKA-2010-55 或 -56）＋ ISO 4762 M4×30 內六角螺絲 ＋ 0.15 mm 調整墊片（Abstandsfolie）。

1) 包含緊固螺絲或拔出螺紋。

2) 螺絲鎖固扭矩依 DIN 912，強度等級 10.9。

3) 注意！周邊結構中的固定孔應遵守軸承孔的節距。

4) 大 L 環的螺絲沉孔開向軸承孔，此區域不支撐軸承內徑。

5) 高速應用時請向 sales@eb-system.com 諮詢。

6) 內部組裝後量測結果：量測轉速 nconst = 5 min-1；使用 myonic 標準油脂和標準油量；不含支撐環；軸承摩擦力矩在極限轉速時可增加 2.5 倍。
