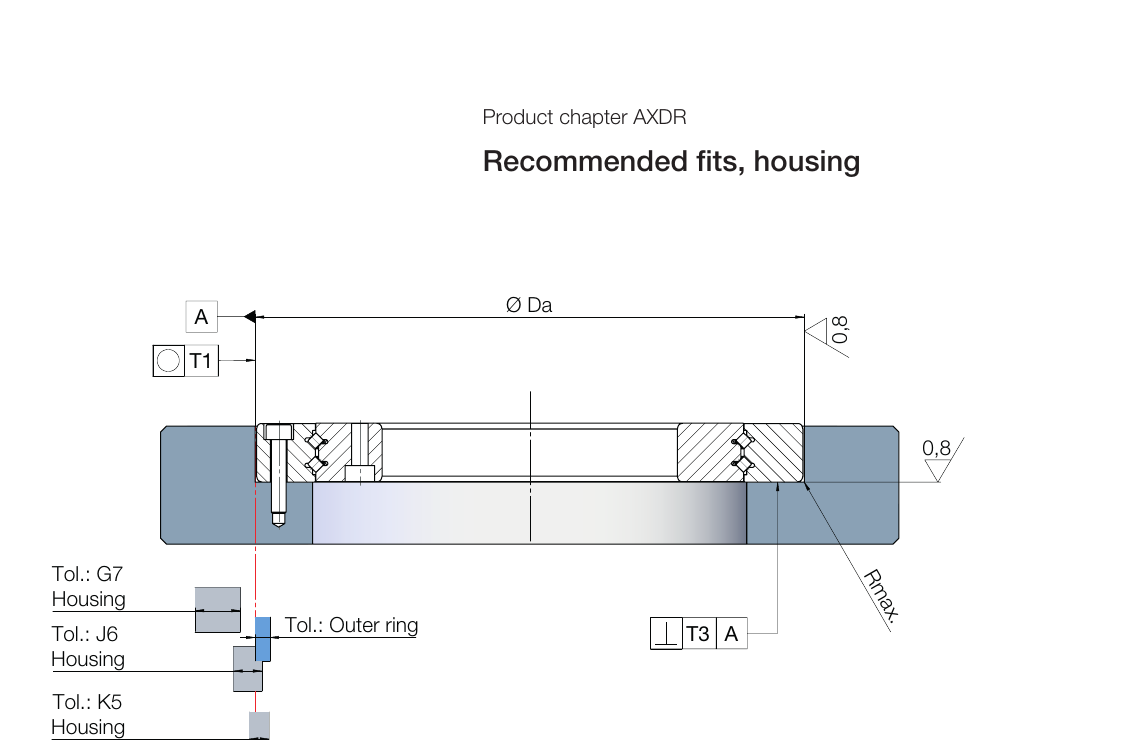

座孔配合建議

通用說明

配合的精度和所有相鄰零件的幾何正確設計對軸承的精度要求和動態特性有直接影響。

在最高要求的情況下，應相應地限制公差和配合。

請參閱總目錄章節中的結構設計注意事項。

Ra 0.8 μm - 座孔配合面建議表面粗糙度

可以不使用配合或採用 G7 配合設計。外環外徑與座孔之間的間隙使組裝更加容易。

在較高動態要求（ndm > 35,000 mm/min，長時間運行）的情況下，外環與座孔之間應保持至少 20 μm 的間隙，以允許旋轉軸在間隙配合中維持最佳精度。

使用 J6 間隙執行旋轉座孔。這裡產生傾向於間隙配合的過渡配合。配合面應設計在外環的整個高度上。

使用 J6 間隙執行旋轉座孔。或者，座孔也可以設計為 G6 配合以獲得更窄的配合。這可以更容易地匹配軸承外徑公差範圍以滿足高要求；但組裝可能會更複雜。

在高要求情況下，可以將間隙配合調整到與軸承外徑在公差範圍內的 0 μm 間隙配合。

在較高轉速（ndm > 35,000 mm/min）和較長運行時間的情況下，過盈配合不得超過 5 μm。

型號	座孔 Ø D_a [mm]	軸承外徑公差範圍 [mm]	外環靜止		外環旋轉
型號	座孔 Ø D_a [mm]	軸承外徑公差範圍 [mm]	座孔公差範圍 G7 [mm]	T1, T3 [μm]	座孔公差範圍 J6 [mm]	座孔公差範圍 G6 [mm]	T1 圓度 [μm]	T2 平行度 [μm]	T3 垂直度 [μm]
AXDR 80	146	0 / -0.014	+0.048 / +0.012	6	+0.018 / -0.007	+0.020 / -0.005	4	2	4
AXDR 100	190	0 / -0.017	+0.054 / +0.014	7	+0.022 / -0.007	+0.025 / -0.004	5	2.5	5
AXDR 120	210	0 / -0.018	+0.061 / +0.015	8	+0.022 / -0.007	+0.025 / -0.004	5	2.5	5
AXDR 150	240	0 / -0.020	+0.061 / +0.015	10	+0.022 / -0.007	+0.025 / -0.004	5	2.5	5
AXDR 160	260	0 / -0.020	+0.069 / +0.017	10	+0.025 / -0.007	+0.029 / -0.003	6	3	6
AXDR 180	295	0 / -0.023	+0.069 / +0.017	12	+0.025 / -0.007	+0.029 / -0.003	6	3	6
AXDR 200	320	0 / -0.025	+0.075 / +0.018	13	+0.029 / -0.007	+0.033 / -0.003	7	3.5	7
AXDR 210	320	0 / -0.025	+0.075 / +0.018	13	+0.029 / -0.007	+0.033 / -0.003	7	3.5	7
AXDR 260	385	0 / -0.027	+0.075 / +0.018	15	+0.029 / -0.007	+0.033 / -0.003	8	4	8
AXDR 325	450	0 / -0.030	+0.083 / +0.020	17	+0.033 / -0.007	+0.037 / -0.003	9	4.5	9
AXDR 350	500	0 / -0.032	+0.092 / +0.022	18	+0.034 / -0.010	+0.040 / -0.004	10	5	10
AXDR 395	540	0 / -0.035	+0.092 / +0.022	19	+0.034 / -0.010	+0.040 / -0.004	10	5	10
AXDR 460	620	0 / -0.040	+0.100 / +0.024	21	+0.036 / -0.012	+0.044 / -0.004	11	5.5	11
AXDR 580	750	0 / -0.045	+0.108 / +0.026	24	+0.040 / -0.012	+0.048 / -0.004	13	6.5	13
AXDR 650	850	0 / -0.050	+0.116 / +0.028	26	+0.044 / -0.012	+0.052 / -0.004	15	7	15
