周邊結構設計

設計原則

以下說明描述 AXRY-EX 軸承周邊結構的設計要求。配合面的精度必須特別注意，因為任何偏差均會影響滾動軸承的整體精度。

為避免軸承摩擦力矩、運轉精度及運轉特性的惡化，建議公差不得超出。

干涉配合（Press Fits）

原則上，配合過緊時會增加軸承的徑向預壓，因此造成下列影響：

下列項目增加：

• 滾道面壓（Surface pressure in the raceway）
• 軸承摩擦（Bearing friction）
• 軸承溫升（Bearing heat）
• 磨耗量（Amount of wear）

下列項目降低：

• 最高轉速（Maximum speed）
• 使用壽命（Life time）

間隙配合（Clearance Fit）

若旋轉環未以干涉配合支撐，旋轉軸心滾道相對工作台中心將可能產生偏移。配合表中工作台至軸承孔的間隙（外環旋轉時同樣適用外徑至工作台的間隙）可能疊加至圓度誤差之上。

內環缺乏支撐或支撐不足，將導致運作條件不確定，例如振動、圓度誤差及重複定位精度異常等問題。為達到產品章節所提供的剛性，必須遵守下列工作台尺寸要求。

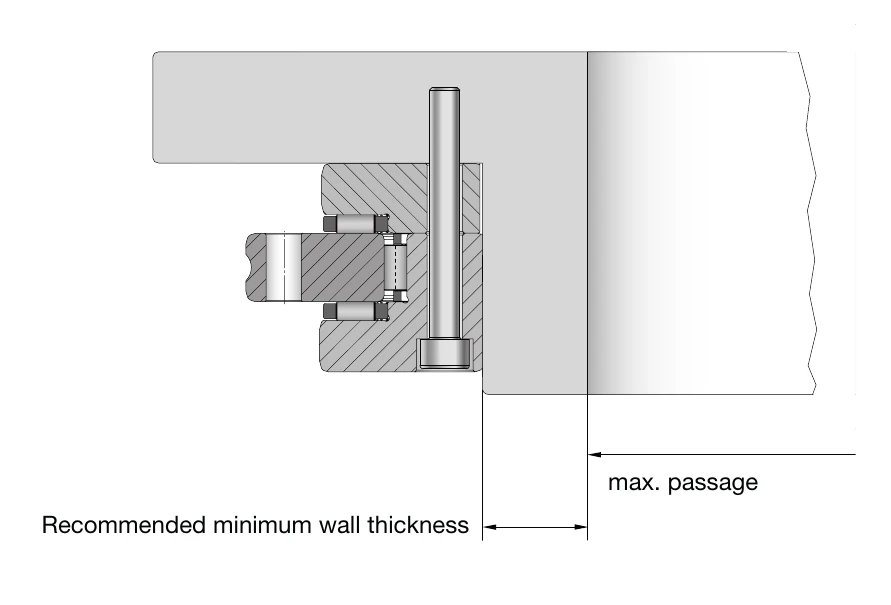

工作台推薦最小壁厚

資料來源：官方 MTC-AXRY-EX 型錄，「Recommended minimum wall thickness of the table」表格。
