16.4 安裝
16.4.1 一般說明
- 安裝前，導軌、機床、安裝板和固定螺絲必須全部處於室溫
- 始終使用扭力扳手擰緊固定螺絲。扭矩值見第 16.5 章
- 始終將導軌的參考面壓靠在機床的參考面上。導軌可以在兩側定位，滑塊的參考側位於帶有公司標誌/型號標識的滑塊側面的對面
16.4.2 MINIRAIL 和 MINISCALE PLUS
- 擰緊固定螺絲時，從中間開始，在導軌兩側交替進行。請注意多部分 MINIRAIL 系統上的導軌（第 8.2 章）

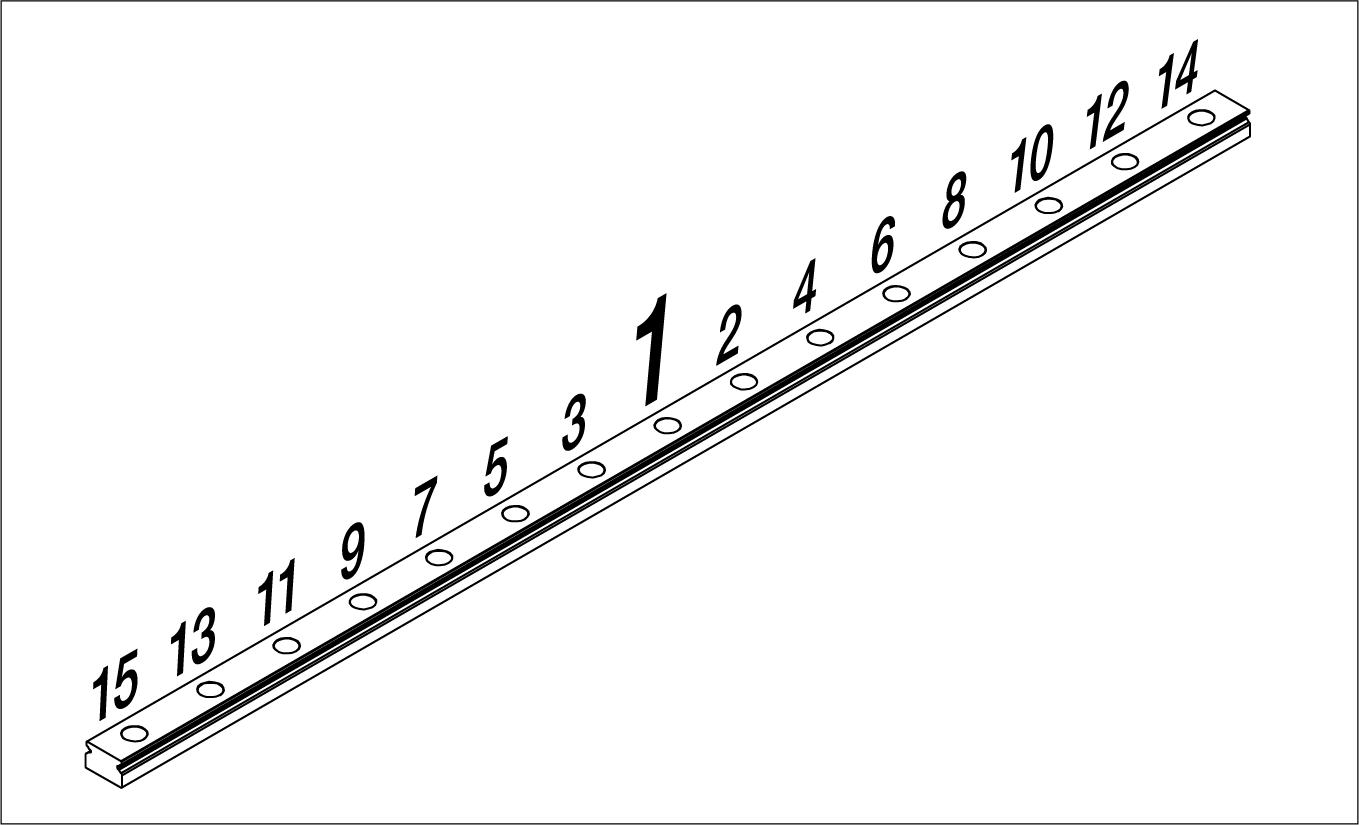

正確固定 MINIRAIL 導軌的順序
16.4.3 MINIRAIL
交付時包含保護性塑料導軌（匹配交付除外）。滑塊應直接從保護性塑料導軌轉移到鋼導軌上。這可以防止污垢進入滑塊或滑塊傾斜，從而導致滾珠軸承損失。
轉移到鋼導軌之前，滑塊位於保護性塑料導軌上
滑塊從保護性塑料導軌轉移到鋼導軌的過程
16.5 固定螺絲的擁緊扭矩
建議的扭矩值可在下表中找到。這些值適用於摩擦係數為 0.12 的塗油螺絲。
對於潤滑螺絲，摩擦係數可低至 0.07。相應的扭矩值應減半。
下表顯示了強度等級 12.9（摩擦係數 0.125）和強度等級 A2-70（摩擦係數 0.2）的固定螺絲的扭矩值（符合 DIN 912）：
| 螺紋規格 | 最大擁緊扭矩 (Ncm) | |
|---|---|---|
| 強度等級 12.9 | 強度等級 A2-70 | |
| M1.6 | 28 | 20 |
| M2 | 60 | 30 |
| M3 | 210 | 110 |
| M4 | 500 | 260 |
16.6 MINISCALE PLUS 的特定資訊
有關 MINISCALE PLUS 的安裝和啟動資訊，請參閱 SCHNEEBERGER 網站（www.schneeberger.com）的下載部分。
