AXRY-NGS 尺寸表

Dimensions Table AXRY-NGS

尺寸標記說明

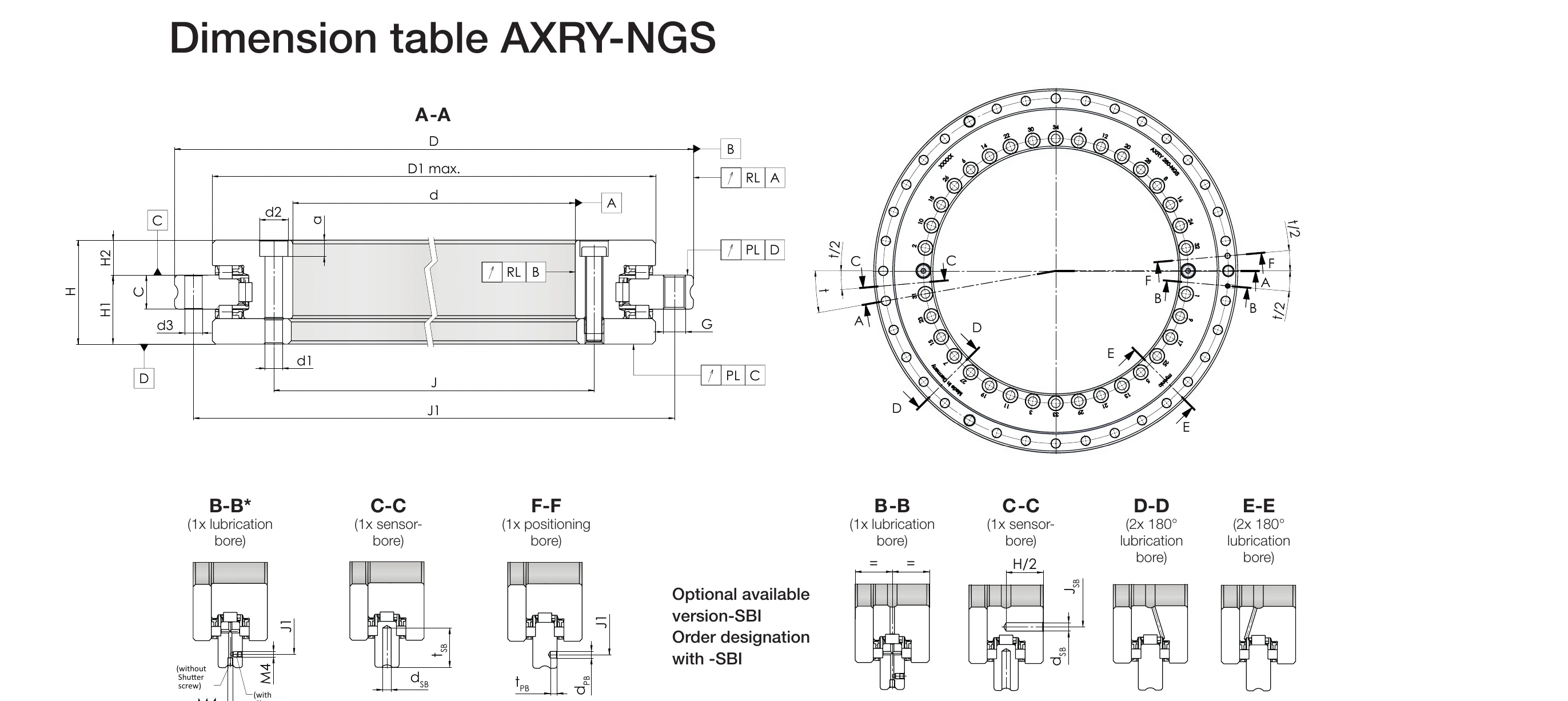

AXRY-NGS 尺寸標註圖（A-A 剖面、B-B／C-C／D-D／E-E 端面與潤滑/感測/定位孔細節）
AXRY-NGS 尺寸標註：A-A 剖面，B-B／C-C／D-D／E-E 端面，及潤滑孔（B-B*）、感測孔（C-C）、定位孔（F-F）細節。
＊軸向潤滑時請移除螺塞並封閉徑向潤滑孔。來源：myonic 官方型錄 EMO 2025。

主要尺寸

符號說明
  • d：內徑（孔徑）[mm]
  • D：外徑 [mm]
  • H：總高度 [mm]
  • H1：連接尺寸 H1（Connection dimension H1）[mm]
  • H2：連接尺寸 H2（Connection dimension H2）[mm]；訂購代碼 -H2 可選限制公差
  • m：重量 [kg]
型號 d
[mm]		 D
[mm]		 H
[mm]		 H1
[mm]		 H2
[mm]		 重量
[kg]
AXRY 100-NGS 100 185 38 25 13 3.5
AXRY 120-NGS 120 210 40 26 14 4.5
AXRY 150-NGS 150 240 40 26 14 5.2
AXRY 180-NGS 180 280 43 29 14 7.0
AXRY 200-NGS 200 300 45 30 15 9.0
AXRY 260-NGS 260 385 55 36.5 18.5 17.1
AXRY 325-NGS 325 450 60 40 20 23.9
AXRY 395-NGS 395 525 65 42.5 22.5 31.6
AXRY 460-NGS 460 600 70 46 24 42.4
AXRY 580-NGS 580 750 90 60 30 84.8
AXRY 650-NGS 650 870 122 78 44 162.3

H2 標準公差與限制公差（ordering code -H2）適用於所有型號，詳見各型號 datasheet 尺寸欄。

負載能力與剛性

符號說明
  • Ca：動態軸向額定負載 [kN]
  • C0a：靜態軸向額定負載 [kN]
  • Cr：動態徑向額定負載 [kN]
  • C0r：靜態徑向額定負載 [kN]
  • Cal：軸向剛性 [kN/µm]
  • Crl：徑向剛性 [kN/µm]
  • Ckl：傾覆剛性 [kNm/mrad]
  • nG：極限轉速 [min-1]；括號內數值（*）表示尚未完成驗證（datasheet 標注 "not verified yet"）
型號 Ca
[kN]		 C0a
[kN]		 Cr
[kN]		 C0r
[kN]		 Cal
[kN/µm]		 Crl
[kN/µm]		 Ckl
[kNm/mrad]		 nG
[min-1]
AXRY 100-NGS 86.5 380.7 49.6 90.3 3.5 1.7 9.1 (2500)*
AXRY 120-NGS 100.4 484.7 40.1 82.8 4.1 1.9 14.2 2150
AXRY 150-NGS 105.5 543.8 60.2 130.8 4.8 2.4 23.6 (1800)*
AXRY 180-NGS 142.6 751.5 88.0 200.3 6.0 3.2 38.8 (1750)*
AXRY 200-NGS 159.2 901.8 93.5 226.2 6.6 3.5 53.1 1600
AXRY 260-NGS 178.7 1127.3 110.1 303.5 8.8 4.6 114.8 1200
AXRY 325-NGS 188 1277.6 115.6 345.4 10.3 5.2 193.4 1000
AXRY 395-NGS 212.5 1578.2 154.1 529.8 12.9 7.2 337.5 800
AXRY 460-NGS 190.9 1427.9 177.1 605.6 12.9 7.5 455.1 700
AXRY 580-NGS 484.7 3492.7 251.6 867.2 16.9 8.8 917.2 500
AXRY 650-NGS 816.3 5829.1 406.6 1317.1 20.3 9.8 1451.2 400

* nG 括號值表示 datasheet 標注 "not verified yet"（尚待驗證），適用於 AXRY 100、150、180-NGS。

跳動精度

符號說明
  • PL & RL：軸向跳動（Plan Lauf）與徑向跳動（Radial Lauf）[µm]
  • 標準：標準精度（standard）
  • 限制：限制精度，訂購代碼 -PRR50
  • 高限制：高限制精度，訂購代碼 -PRR30（僅適用部分型號）
型號 標準 PL & RL
[µm]		 限制 PL & RL
[µm]
(-PRR50)		 高限制 PL & RL
[µm]
(-PRR30)
AXRY 100-NGS 3 1.5 -
AXRY 120-NGS 3 1.5 -
AXRY 150-NGS 3 2 -
AXRY 180-NGS 4 2 -
AXRY 200-NGS 4 2 -
AXRY 260-NGS 6 3 2
AXRY 325-NGS 6 3 2
AXRY 395-NGS 6 3 2
AXRY 460-NGS 6 3 2
AXRY 580-NGS 10 5 3
AXRY 650-NGS 10 5 3

固定孔規格

符號說明
  • d1：螺絲通孔直徑（內環固定孔，同外環 d3）[mm]
  • d0：螺絲沉孔直徑（= datasheet d2）[mm]
  • a：螺絲沉孔深度 [mm]
  • 拔出螺紋：拔出螺紋規格（G）與數量（外環）
  • MA：螺絲緊固扭矩 [Nm]
  • dPB：定位孔直徑 [mm]
  • tPB：定位孔深度 [mm]

大 L 環的螺絲沉孔開向軸承孔，此區域不支撐軸承內徑。

型號 內環固定孔 外環固定孔 拔出螺紋
數量 x 規格		 MA
[Nm]		 定位孔
d1
[mm]		 d0
[mm]		 a
[mm]		 數量 d1
[mm]		 數量 dPB
[mm]		 tPB
[mm]
AXRY 100-NGS 5.6 10 5.4 16 5.6 15 M6 x 3 8.5 5 5
AXRY 120-NGS 7 11 6.4 22 7 21 M8 x 3 14 5 5
AXRY 150-NGS 7 11 6.4 34 7 33 M8 x 3 14 5 5
AXRY 180-NGS 7 11 6.4 46 7 45 M8 x 3 14 5 5
AXRY 200-NGS 7 11 6.4 46 7 45 M8 x 3 14 5 5
AXRY 260-NGS 9.3 15 8.6 34 9.3 33 M12 x 3 34 5 5
AXRY 325-NGS 9.3 15 8.6 34 9.3 33 M12 x 3 34 5 5
AXRY 395-NGS 9.3 15 8.6 46 9.3 45 M12 x 3 34 5 5
AXRY 460-NGS 9.3 15 8.6 46 9.3 45 M12 x 3 34 5 5
AXRY 580-NGS 11.4 18 10.6 46 11.4 42 M12 x 6 68 8 8
AXRY 650-NGS 14 20 12.6 46 14 42 M12 x 6 116 10 10

潤滑孔配置

標準配置（NGS）

截面標記說明（依各型號 datasheet 圖面）
  • B-B：1x 軸向潤滑孔（1x lubrication bore）
  • C-C：1x 感測孔（1x sensor bore）
  • E-E：2x 徑向潤滑孔，180° 對稱配置（2x 180° lubrication bore）
  • F-F：1x 定位孔（1x positioning bore）

注意：進行軸向潤滑（B-B）時，請拆除螺絲塞頭並封閉徑向潤滑孔（E-E）。

可選配置（SBI — 外環旋轉）

訂購代碼：-SBI

截面標記說明（依各型號 datasheet SBI 圖面）
  • B-B：1x 潤滑孔（1x lubrication bore）
  • C-C：1x 感測孔（1x sensor bore）
  • D-D：2x 潤滑孔，180° 對稱配置（2x 180° lubrication bore）

CAD 模型下載

基準精密下載專區

可至基準精密下載專區下載 CAD 模型（STEP）與數據表：
