壽命和負載安全係數
額定壽命
額定壽命的計算通過特殊計算程序進行。歡迎索取我們的技術問卷以進行計算。計算本身由應用工程部門的員工進行。
myonic 計算所需資料
- 應用詳情（圖紙、草圖、技術規格）
- 工件尺寸和重量
- 負載週期詳情（切削力、轉速、運行時間）
靜態負載安全係數
靜態負載安全係數 S0 描述軸承滾子區域中負載組件不允許塑性變形之前的安全性。
在純軸向或徑向力的情況下，可以通過以下公式分別檢查靜態負載安全性：
S0 = C0r / F0r 或 S0 = C0a / F0a
| 符號 | 說明 |
|---|---|
| S0 | 靜態負載安全係數（機床應用應 >4） |
| C0r | 徑向靜態額定負載 [N]（見尺寸表） |
| C0a | 軸向靜態額定負載 [N]（見尺寸表） |
| F0r | 徑向軸承最大靜態負載 [N] |
| F0a | 軸向軸承最大靜態負載 [N] |
靜態極限負載圖
Static Limiting Load Diagrams

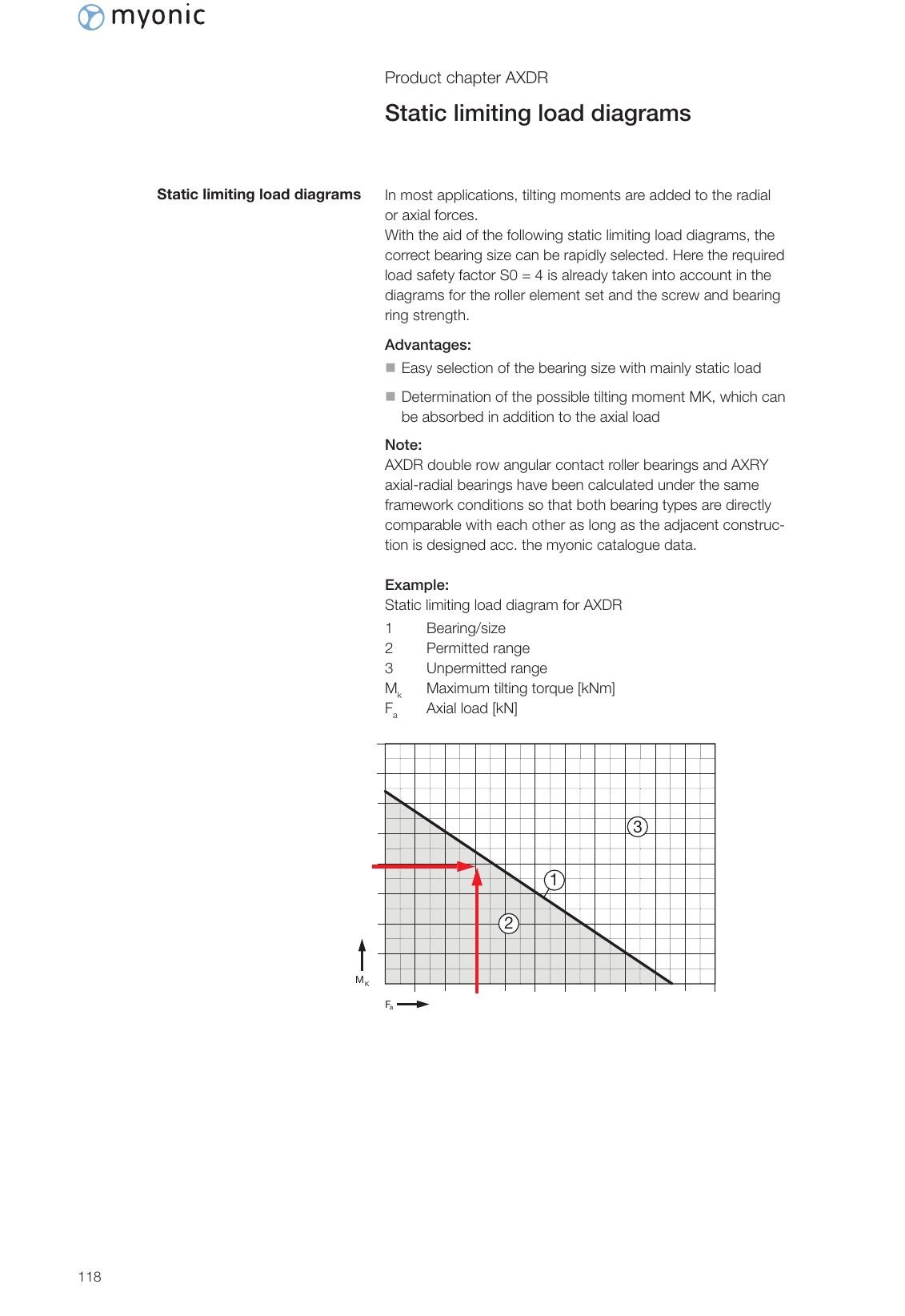

在大多數應用中，傾覆力矩會加入徑向或軸向力中。借助以下靜態極限負載圖，可以輕鬆選擇正確的軸承尺寸，這些軸承尺寸主要具有靜態負載。
優點
- 輕鬆選擇主要具有靜態負載的軸承尺寸
- 確定除軸向負載外 AXDR 可吸收的傾覆力矩 Mk
如何使用負載圖
- X 軸：等效軸向軸承負載 [kN]
- Y 軸：等效傾覆力矩負載 [kNm]
- 1 = 軸承/尺寸（Bearing/size）
- 2 = 允許範圍（Permitted range）
- 3 = 不允許範圍（Unpermitted range）
注意
AXDR 雙排角接觸滾子軸承和 AXRY 軸向/徑向軸承在相同框架條件下計算，因此兩種軸承類型可以直接比較。周邊結構設計符合 myonic 目錄數據時可直接互換。

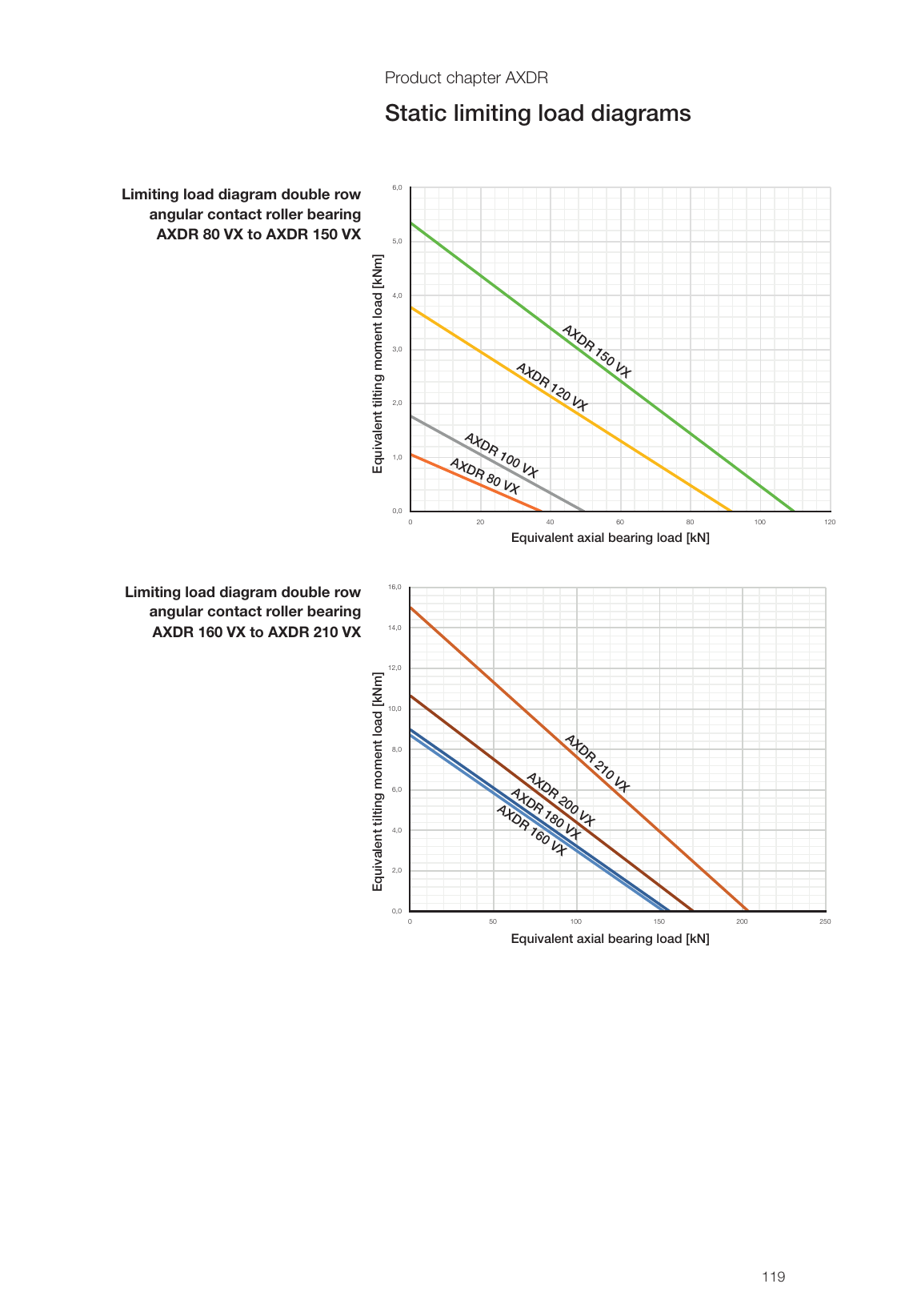

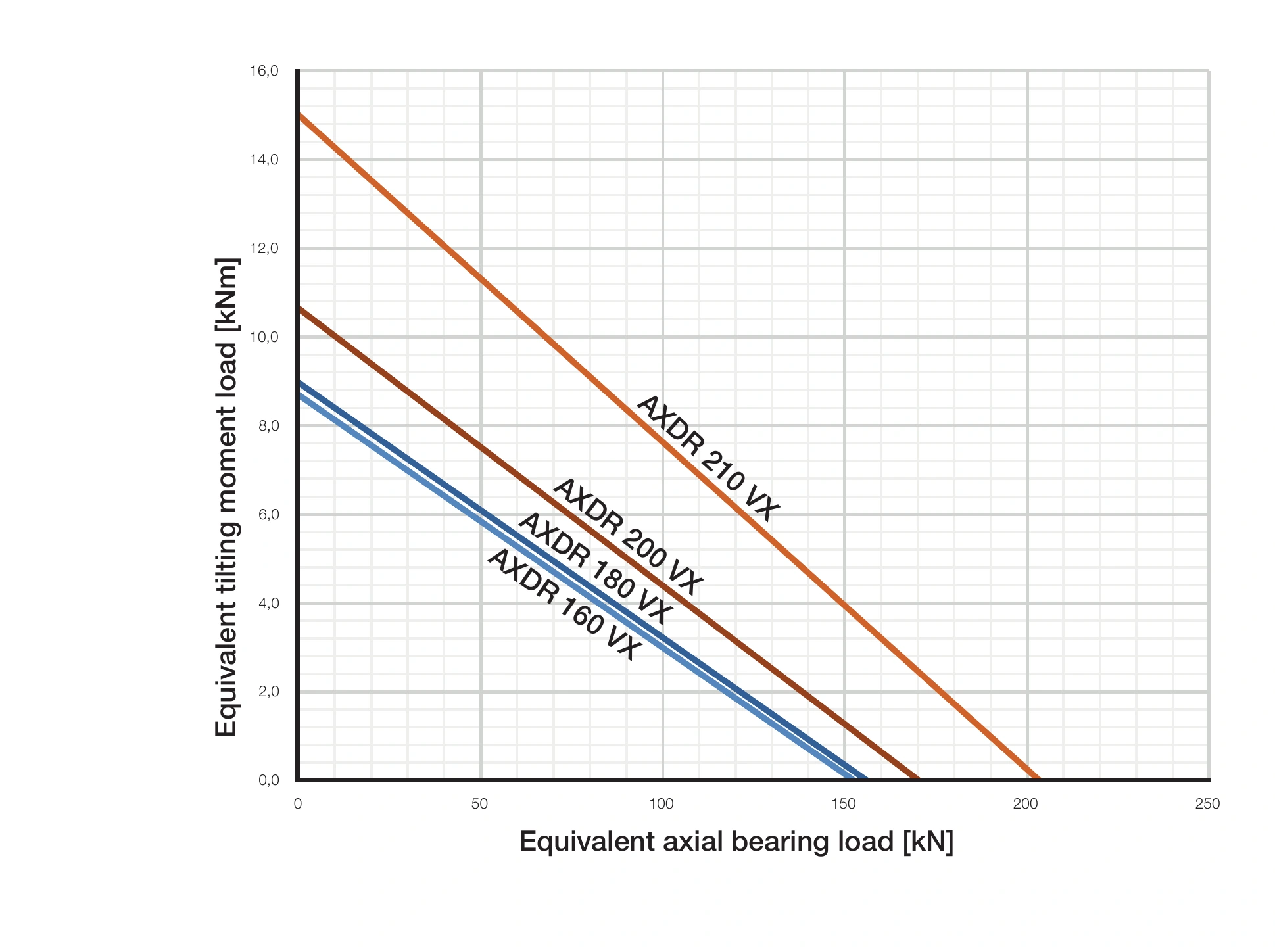

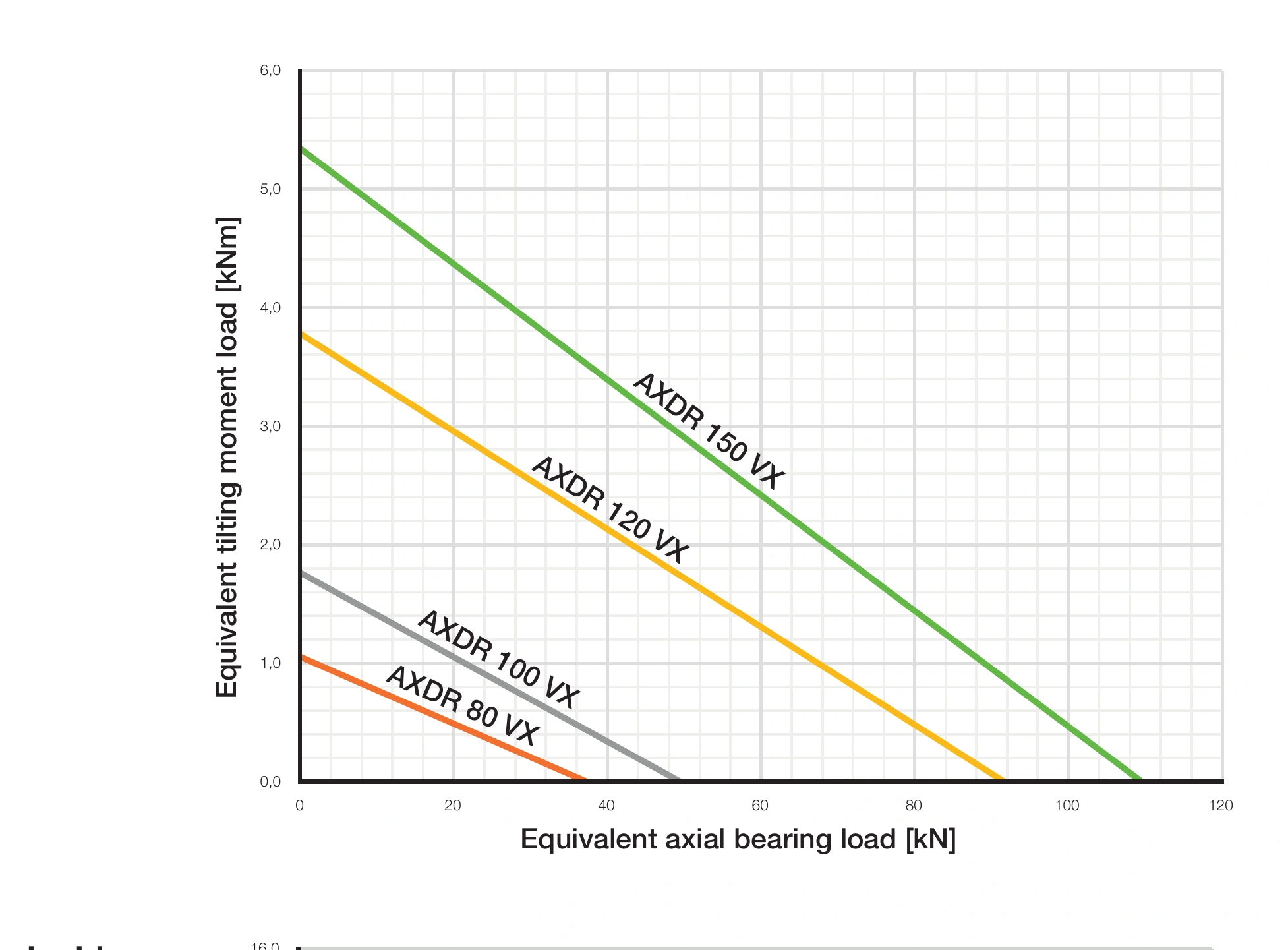

AXDR 80 VX 至 AXDR 210 VX 極限負載圖
上圖顯示 AXDR 80 VX 至 AXDR 210 VX 的靜態極限負載圖。曲線顯示在給定軸向負載下允許的最大傾覆力矩。

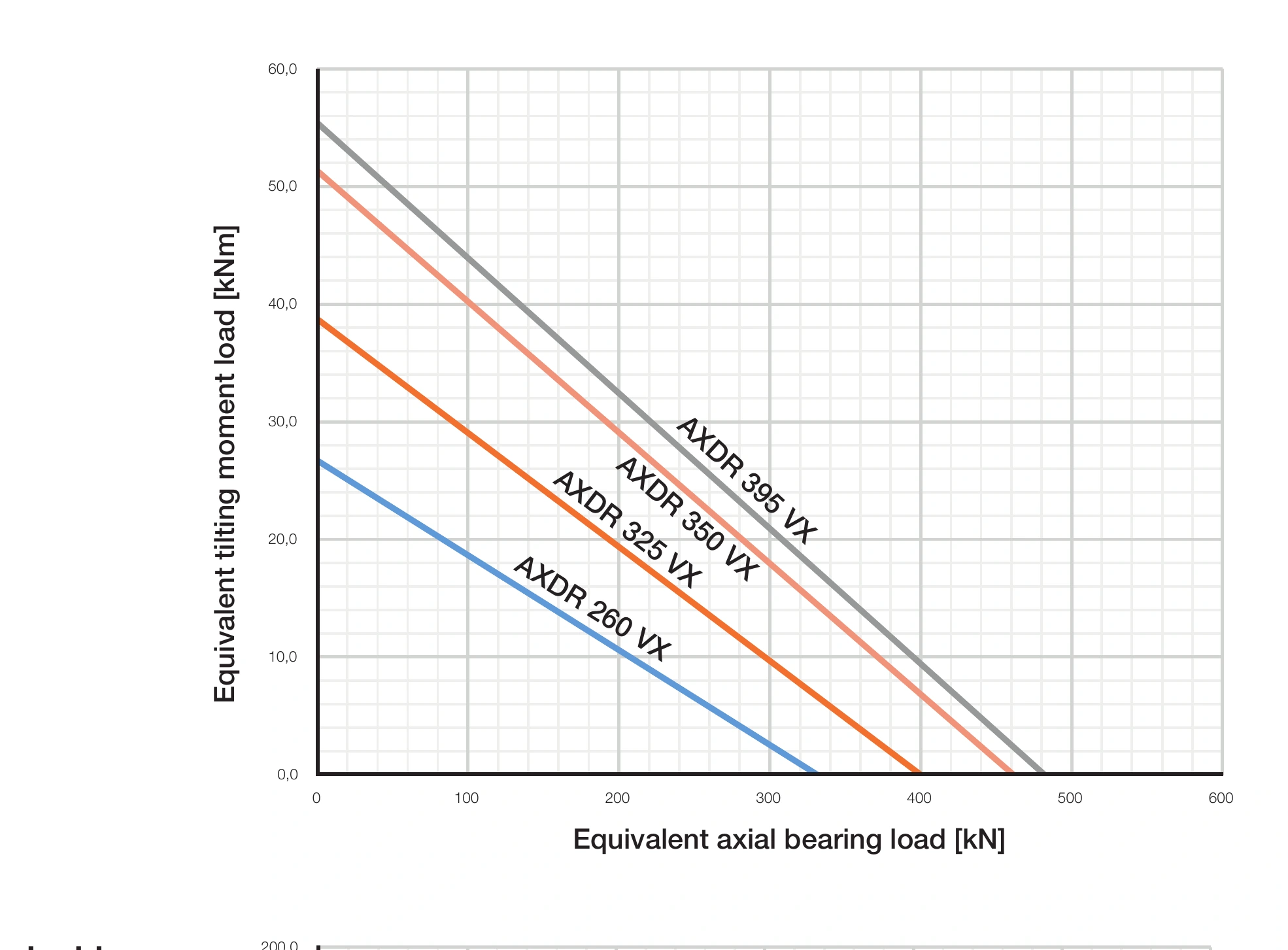

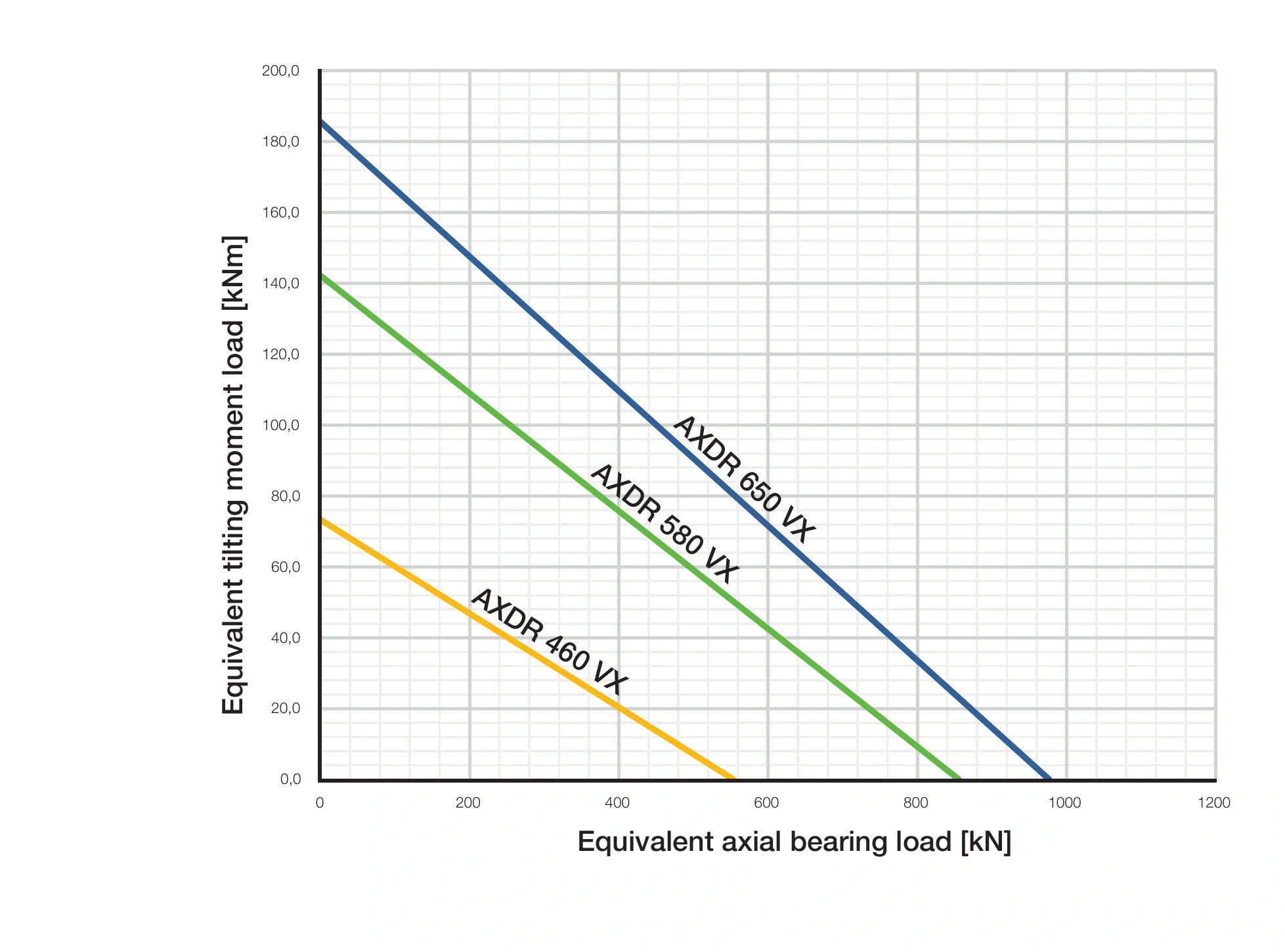

AXDR 260 VX 至 AXDR 650 VX 極限負載圖
上圖顯示 AXDR 260 VX 至 AXDR 650 VX 的靜態極限負載圖。較大尺寸的軸承具有更高的負載能力。
使用說明
選擇步驟
- 確定應用中的等效軸向負載 Fa
- 確定應用中的傾覆力矩 Mk
- 在負載圖上找到對應的點
- 選擇曲線在該點上方的軸承尺寸
- 確認所選軸承在允許範圍內
如有任何疑問或需要更詳細的計算，請聯繫 myonic 應用工程團隊。
