13.2 MINISLIDE MSQ 產品特性
13.2.1 廣泛的產品範圍
MSQ 系列包括導軌寬度 7、9、12 和 15 mm，根據類型不同，提供四種或五種不同的長度和行程。
MSQ 15
| 系統長度 (mm): | 70 – 130 |
|---|---|
| 行程 (mm): | 66 – 102 |
MSQ 12
| 系統長度 (mm): | 50 – 100 |
|---|---|
| 行程 (mm): | 45 – 70 |
MSQ 9
| 系統長度 (mm): | 40 – 80 |
|---|---|
| 行程 (mm): | 34 – 66 |
MSQ 7
| 系統長度 (mm): | 30 – 70 |
|---|---|
| 行程 (mm): | 20 – 58 |

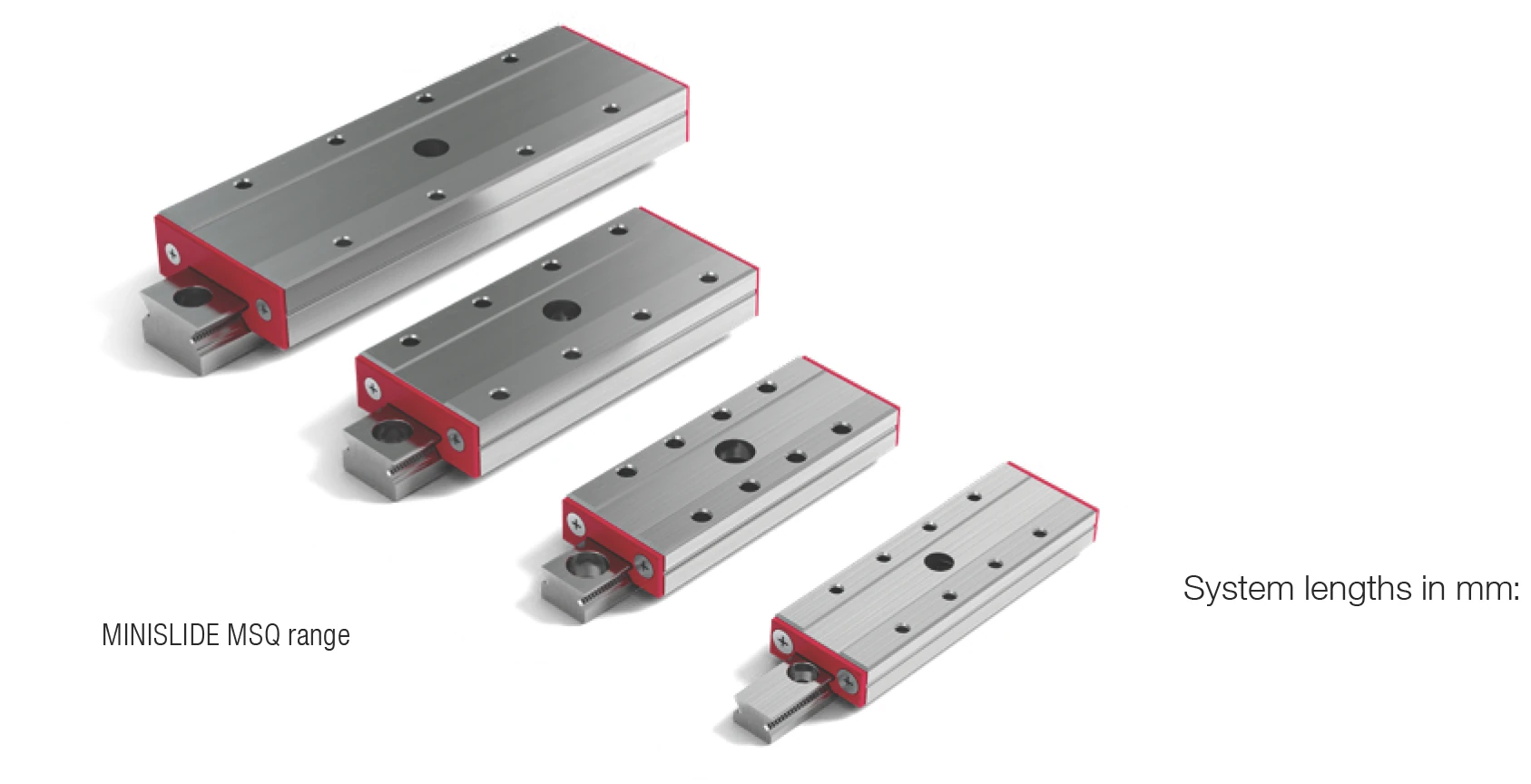

MINISLIDE MSQ 系列的系統長度
13.2.2 高速度和加速度
高加速度應用需要經過深思熟慮的解決方案。憑藉其獨特的集成保持架控制設計，MINISLIDE MSQ 滿足最現代推進技術的要求，允許最高 3 m/s 的速度和最高 300 m/s² 的加速度。

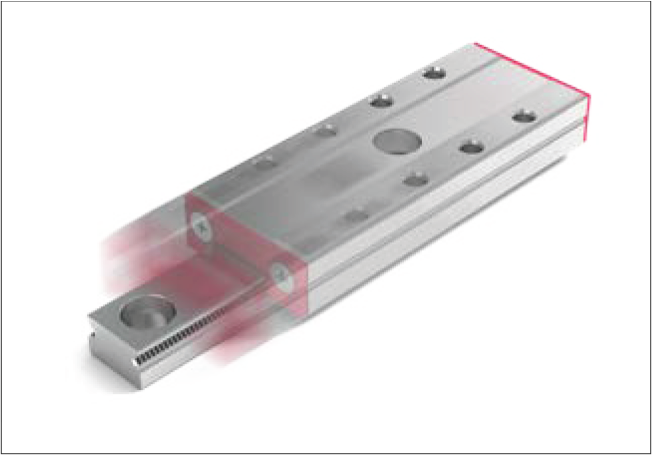

MINISLIDE MSQ 允許速度達 3 m/s，加速度達 300 m/s²
13.2.3 通過保持架控制實現高製程可信賴性
保持架在每個線性導軌上都可以沿縱軸自由移動。由於重量分佈不均、高加速度、垂直安裝或溫度差異，保持架通常會偏離中心位置。這種所謂的保持架蠕變會損害每個應用的效率，因為必須定期使用校正行程來使保持架居中，這會消耗能量。
MINISLIDE MSQ 產品配備了精心設計的堅固保持架控制系統，可消除保持架蠕變。控制系統的齒排小齒輪直接集成到滑塊和導軌中。保持架和小齒輪由高品質塑料製成。
緊湊、堅固的設計以及最少的集成組件確保了在每種商業情況下的最高強度。
機械限位行程保護保持架控制機構，並使安裝和維護變得容易（在操作期間不得將其用作限制行程的手段）。
MINISLIDE MSQ 的堅固保持架控制

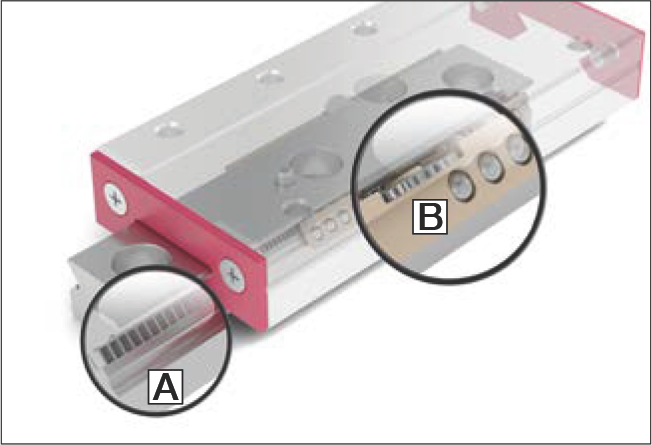

A 滑塊和導軌上的齒排小齒輪
B 帶小齒輪的保持架
13.2.4 最大剛性和負載能力
MINISLIDE MSQ 產品具有四個圓弧輪廓軌道。它們以 O 形排列，確保較大的內部間距。結合偏移 90 度的軌道，可實現來自各個方向的高水平均勻分佈力，以及扭矩剛性。

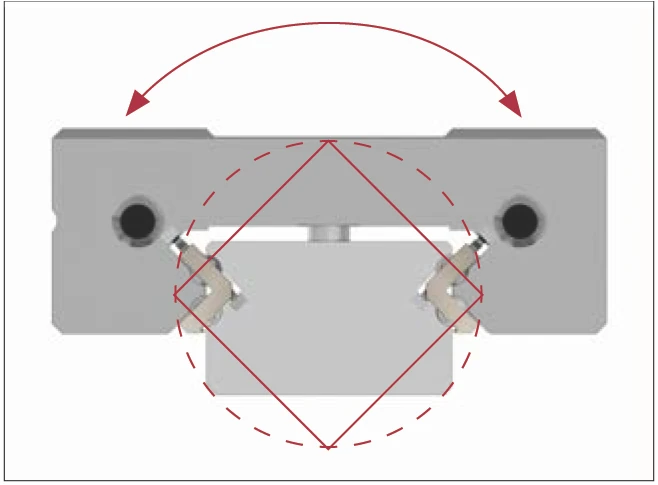

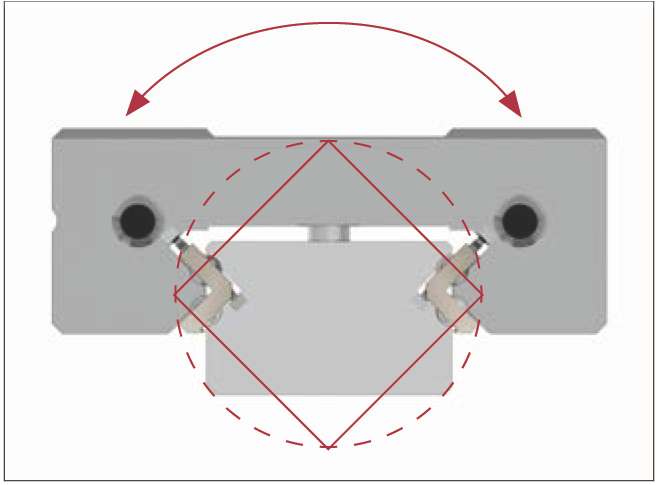

MINISLIDE MSQ 的四個圓弧輪廓軌道以 O 形排列
MINISLIDE 產品具有零背隙的預壓。結合大量的滾動元件，保證了高水平的系統剛性，從而保證了最高的精度。

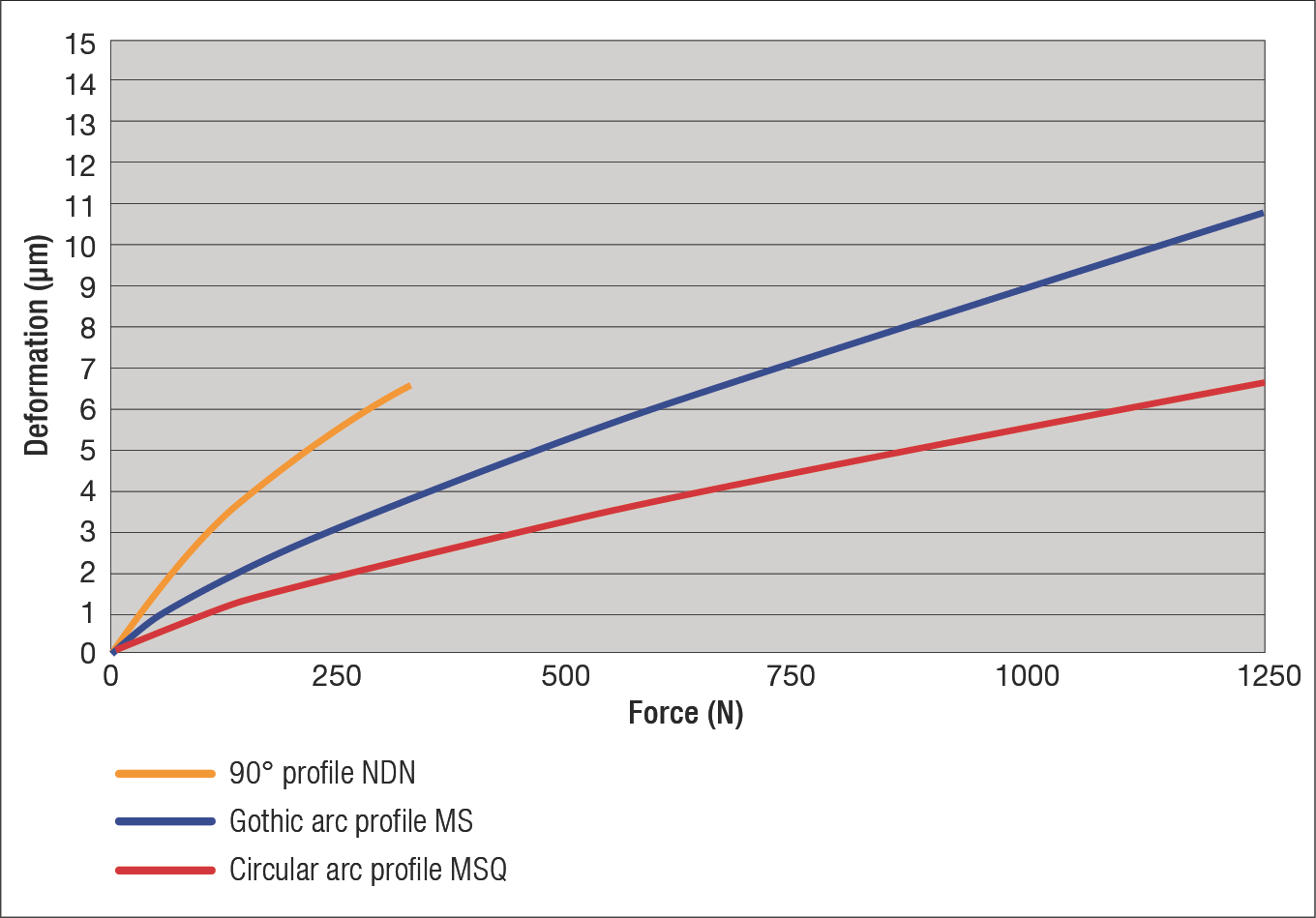

結構相同的 MINISLIDE 尺寸 9-80.66 的剛性比較，導軌軌道輪廓不同。MSQ 的圓弧輪廓導致最低的變形，因此具有最高的剛性
