SBS 滾珠螺桿 - 產品規格

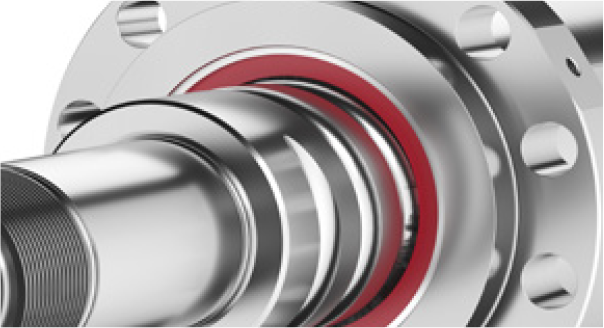

雙螺帽 2 點式 O 型預壓

Double nut with 2-point O-preload

• 預壓調整 - 透過研磨楔鍵將法蘭螺帽與鎖緊螺帽對準進行預壓調整
• 穩定低空載扭矩 - 高剛性下保持低扭矩
• 高精度定位 - 即使在低速和振盪短行程運動下也能精確定位
• 2 點式滾珠接觸 - 相比 4 點式滾珠接觸具有更好的效率
• 最佳技術方案 - 最小發熱和最小磨損

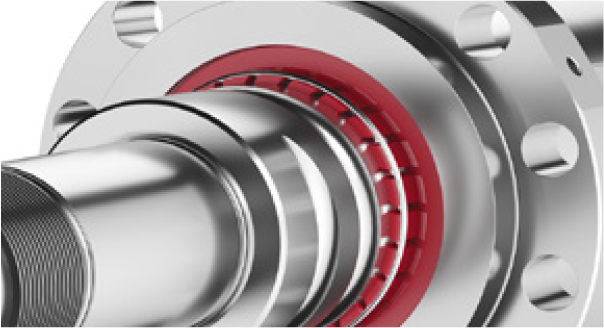

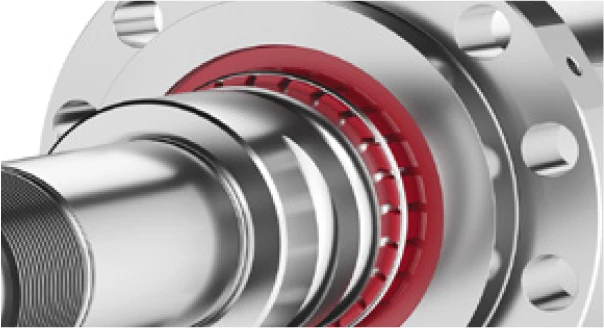

單螺帽 4 點式 X 型預壓

Single nut with 4-point X-preload

• 滾珠分選預壓 - 單螺帽透過螺帽與螺桿之間 4 點式滾珠接觸的滾珠分選進行預壓
• 緊湊設計 - 相同行程下比雙螺帽需要更短的螺桿長度
• 生產公差考量 - 由於生產公差，單螺帽主要用於較短的滾珠螺桿
• 負載峰值保護 - 即使在負載峰值時也不會發生不允許的完全滾珠脫離
• 經濟製造 - 單螺帽滾珠螺桿可比雙螺帽更經濟地製造

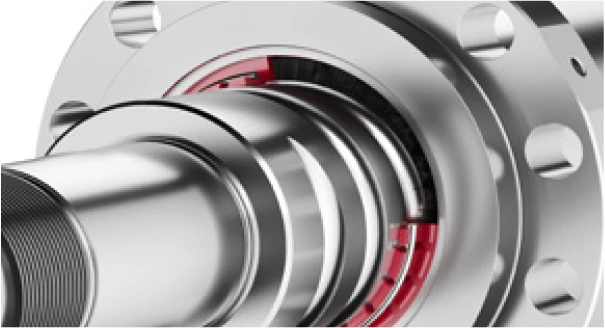

刮油系統

Wiper Systems

刷式刮油器 BW

Brush Wiper BW

• 適用於一般負載
• 長度尺寸 l₂（標準）
• 非常緊湊的設計
• 完全整合於螺帽本體內

指式刮油器 FW

Finger Wiper FW

• 高性能密封，適用於重負載
• 長度尺寸 l₂ + 20 mm
• 密封唇適應輪廓幾何形狀
• 研磨螺桿外徑可實現最佳密封效率

雙重刮油器 DW

Double Wiper DW

• 刷式刮油器和指式刮油器的組合
• 長度尺寸 l₂ + 20 mm
• 提供最佳的防護效果

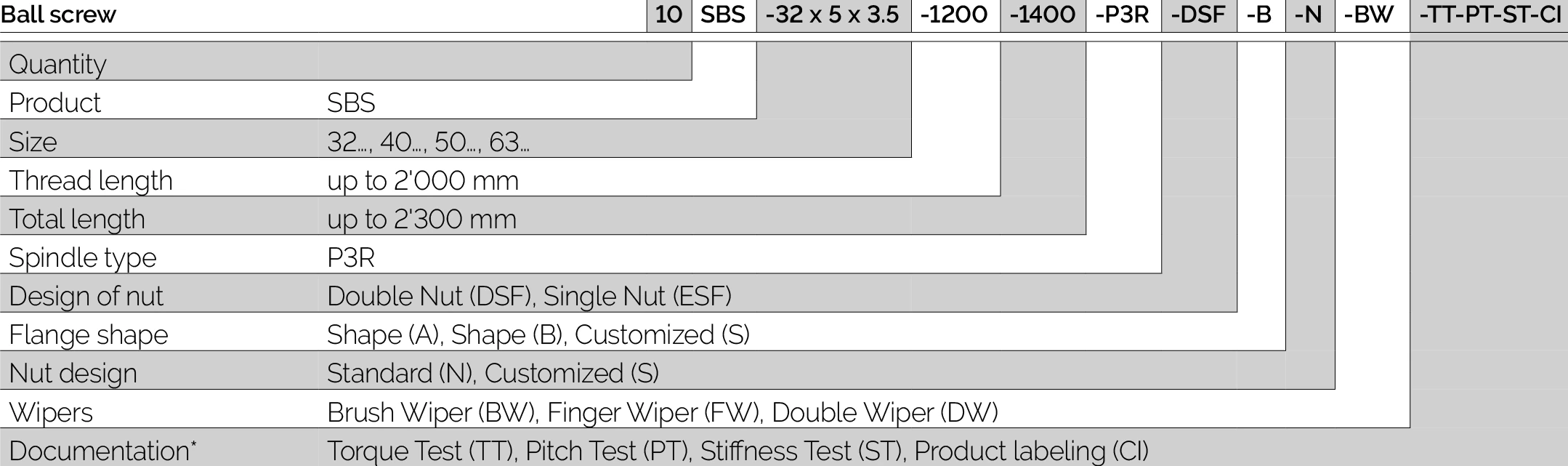

訂購資訊

Ordering Information
