BM Size 25 技術規格
平衡尺寸與負載的通用選擇
導軌型式 BM S 25
| BM S 25-N | BM S 25-NU | BM S 25-C |
|---|---|---|
 |  |  |
| 標準型 Standard | 底部螺孔型 Tapped holes at bottom | 蓋板型 Cover strip |
導軌尺寸圖 BM S 25
導軌規格 BM S 25
| 參數 | BM S 25-N | BM S 25-NU | BM S 25-C |
|---|---|---|---|
| 軌道寬度 B1 (mm) | 25 | 25 | 25 |
| 軌道高度 J1 (mm) | 22.7 | 22.7 | 22.7 |
| 最大單件長度 L3 (mm) | 6000 | 6000 | 3000 |
| 固定孔間距 L4 (mm) | 60 | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 | 28.5 |
| 單位重量 (kg/m) | 3.0 | 3.1 | 2.8 |
滑塊型式 BM W 25
| BM W 25-A / B | BM W 25-C / D | BM W 25-E | BM W 25-F / G |
|---|---|---|---|
 |  |  |  |
| 標準型 / 標準加長型 Standard / Standard long | 緊湊高型 / 緊湊高加長型 Compact high / long | 側向固定型 Lateral fixation | 緊湊型 / 緊湊加長型 Compact / Compact long |

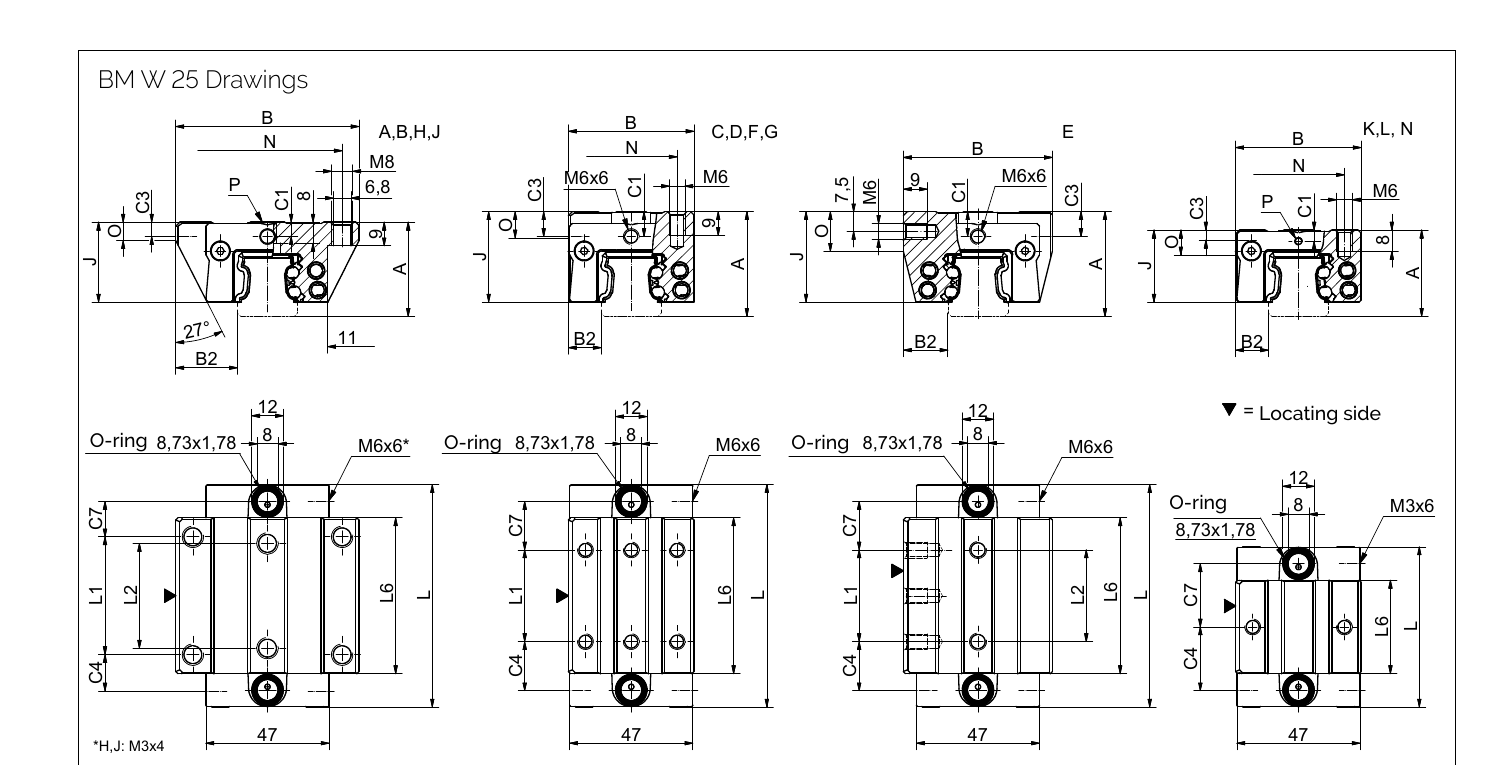

滑塊尺寸圖 BM W 25
滑塊規格 BM W 25
| 參數 | BM W 25-A | BM W 25-B | BM W 25-C | BM W 25-D | BM W 25-F | BM W 25-G | BM W 25-H | BM W 25-J | BM W 25-K | BM W 25-L | BM W 25-M | BM W 25-N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 36 | 36 | 36 | 45 | 45 | 45 | 36 | 36 | 33 | 33 | 33 | 36 |
| 滑塊寬度 B (mm) | 70 | 70 | 48 | 48 | 48 | 48 | 70 | 70 | 48 | 48 | 40 | 48 |
| 定位面距 B2 (mm) | 23.5 | 23.5 | 12 | 12 | 12 | 12 | 25 | 25 | 12.5 | 12.5 | 12.5 | 12.5 |
| 滑塊高度 J (mm) | 29.5 | 29.5 | 29.5 | 38.5 | 29.5 | 38.5 | 29.5 | 29.5 | 27 | 27 | 27 | 29.5 |
| 滑塊長度 L (mm) | 84.9 | 101.6 | 84.9 | 101.6 | 84.9 | 101.6 | 84.9 | 101.0 | 84.9 | 65.1 | 84.4 | 65.1 |
| 鋼體長度 L6 (mm) | 59.9 | 76.5 | 59.5 | 76.5 | 59.5 | 76.5 | 59.5 | 66 | 59 | 40 | 59.1 | 40 |
| 側向固定孔間距 N (mm) | 57 | 57 | 36 | 36 | 36 | 36 | 60 | 60 | 38 | 38 | 30 | 38 |
| 參考面高度 O (mm) | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 |
| 滑塊重量 (kg) | 0.9 | 1.0 | 0.6 | 0.8 | 0.6 | 0.8 | 0.8 | 0.8 | 0.5 | 0.4 | 0.5 | 0.4 |

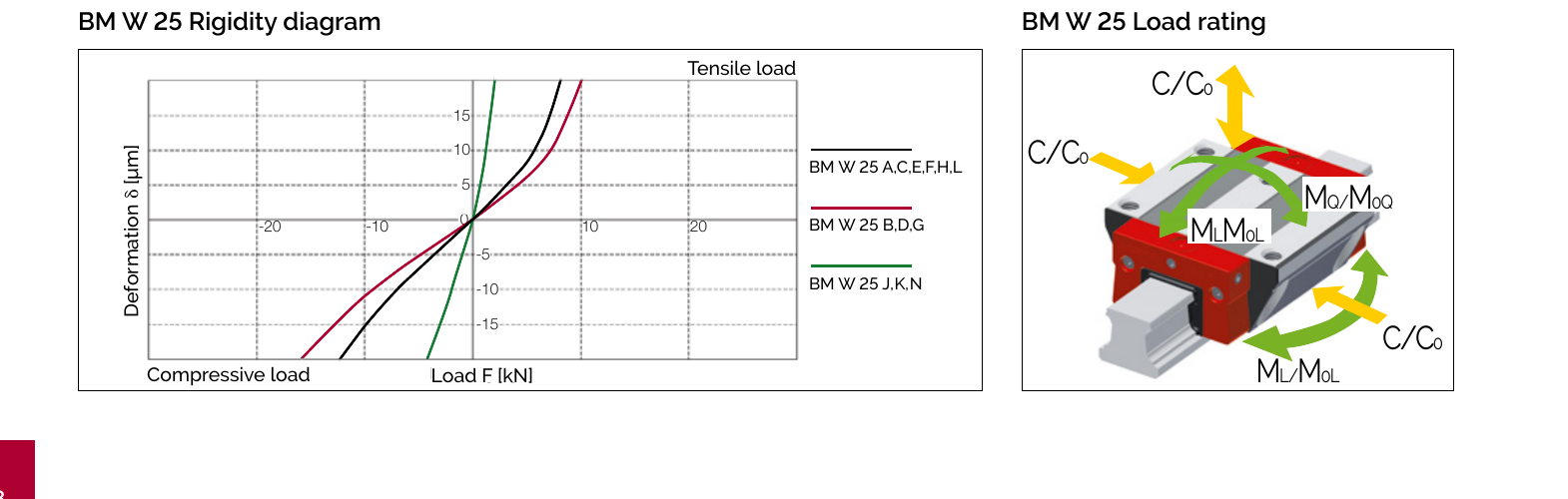

剛性曲線與負載額定
負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜橫向力矩 (Nm) | M₀L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C / F / H / L | 40,000 | 16,000 | 632 | 505 | 251 | 201 |
| B / D / G | 60,000 | 21,000 | 945 | 976 | 376 | 388 |
| J / M | 40,000 | 16,000 | 632 | 505 | 251 | 201 |
| K / N | 22,000 | 12,500 | 251 | 108 | 145 | 62 |
負載額定值說明
- C₀ = 靜態負載額定值 (Static load capacity)
- C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M₀Q / MQ = 橫向力矩 (Cross moment)
- M₀L / ML = 縱向力矩 (Longitudinal moment)
可用選項
精度等級 (Accuracy Classes)
| 精度等級 | 滑塊與軌道公差 A/B2 | 配對滑塊最大差值 ΔA/ΔB2 | 標準滑塊最大差值 |
|---|---|---|---|
| G0 超高精度 (Highly accurate) | ± 5 µm | 3 µm | 10 µm |
| G1 高精度 (Very accurate) | ± 10 µm | 5 µm | 20 µm |
| G2 精密級 (Accurate) | ± 20 µm | 7 µm | 40 µm |
| G3 標準級 (Standard) | ± 30 µm | 25 µm | 60 µm |
預壓等級 (Preload Classes)
| 預壓等級 | 預壓力 (% of C₀) | 適用場合 |
|---|---|---|
| V0 極輕預壓 | 0-2% | 極低摩擦、均勻負載、最小振動 |
| V1 輕預壓 | 3% | 低摩擦、均勻負載、輕微振動 |
| V2 中預壓 | 8% | 高剛性、中等變化負載和振動 |
| V3 高預壓 | 13% | 最高剛性、衝擊負載、劇烈變化負載 |
潤滑出廠狀態 (Lubrication as Delivered)
| 代碼 | 類型 | 說明 | 適用場合 |
|---|---|---|---|
| LN | 油保護 (Oil protect) | 輕微上油 | 安裝後會持續供油的應用 |
| LG | 油脂保護 (Grease protect) | 薄層油脂 | 安裝後會持續供油脂的應用 |
| LV | 全油脂填充 (Full greasing) | 完整油脂填充 | 手動潤滑的應用 |
表面處理 (Coating)
| 代碼 | 類型 | 特點 |
|---|---|---|
| — | 標準 (無塗層) | 標準鋼材表面 |
| CN | 硬鉻鍍層 (Hard chromium) | 優異防腐蝕、高耐磨性、良好緊急運行特性 |
| CH | 黑色氧化 (Black oxide) | 增強防鏽能力 |
參考面位置 (Reference Side)
R1 - 參考面在底部 (Ref. at bottom) R2 - 參考面在頂部 (Ref. on top)
訂購代碼範例
導軌訂購代碼
BM S 25-N-G1-KC-R1-500-28.5-28.5
- BM S 25 = MONORAIL 滾珠導軌 Size 25
- N = 標準型 (上方鎖固)
- G1 = 高精度
- KC = 固定孔帶沉頭
- R1 = 參考面在底部
- 500 = 軌道長度 500mm
- 28.5-28.5 = 首末孔位置
滑塊訂購代碼
BM W 25-A-V1-S11-LV-CN
- BM W 25 = MONORAIL 滾珠滑塊 Size 25
- A = 標準型滑塊
- V1 = 輕預壓
- S11 = 潤滑孔位置 (頂部中央)
- LV = 全油脂填充
- CN = 硬鉻鍍層
