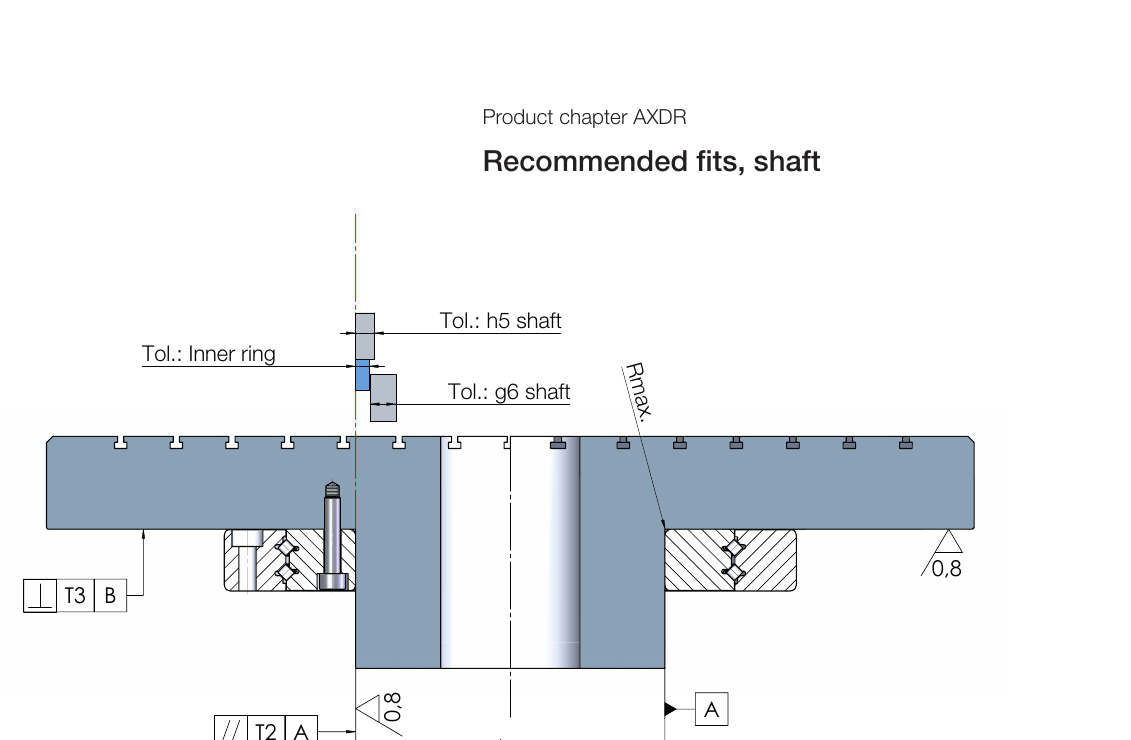

軸配合建議 (Recommended fits, shaft)
配合精度與相鄰零件的幾何正確性，直接影響軸承與轉台的精度與動態特性。要求最高時應據以收緊公差與配合。
- 旋轉內環：旋轉軸的內環需在整個面上徑向支撐，軸採 h5 公差；如此搭配軸承孔公差會形成「略偏間隙的過渡配合」。最高精度需求時應趨近間隙配合 0；高速（ndm > 35,000 mm/min）且長工時（>10%）時，干涉配合不得超過 5 µm。
- 靜止內環：以螺栓固定的靜止內環不需特殊配合，可與軸帶間隙安裝；若內環需定心，軸採 g6、最高需求時採 h5。應避免干涉配合（會增加軸承預壓）。
軸公差對照表
符號說明
- d：軸（公稱）直徑（mm）
- 軸承內徑公差：軸承孔本身公差（0 / 下限，µm）
- g6：靜止內環建議的軸公差帶（µm）
- h5：旋轉內環建議的軸公差帶（µm）
- T1：圓度／T2：平行度／T3：垂直度（µm）
- Rmax：最大倒角半徑（mm）
| 型號 | 軸 d [mm] | 軸承內徑公差 [µm] | 靜止內環（軸 g6） | 旋轉內環（軸 h5） | Rmax [mm] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 上 | 下 | g6 上 | g6 下 | T1/T2/T3 | h5 上 | h5 下 | T1 | T2 | T3 | |||
| AXDR 80 | 80 | 0 | -0.009 | -0.010 | -0.029 | 5 | 0 | -0.013 | 3 | 1.5 | 3 | 0.1 |
| AXDR 100 | 100 | 0 | -0.010 | -0.012 | -0.034 | 6 | 0 | -0.015 | 4 | 2 | 4 | 0.1 |
| AXDR 120 | 120 | 0 | -0.010 | -0.012 | -0.034 | 6 | 0 | -0.015 | 4 | 2 | 4 | 0.1 |
| AXDR 150 | 150 | 0 | -0.013 | -0.014 | -0.039 | 8 | 0 | -0.018 | 5 | 2.5 | 5 | 0.1 |
| AXDR 160 | 160 | 0 | -0.013 | -0.014 | -0.039 | 8 | 0 | -0.018 | 5 | 2.5 | 5 | 0.1 |
| AXDR 180 | 180 | 0 | -0.013 | -0.014 | -0.039 | 8 | 0 | -0.018 | 5 | 2.5 | 5 | 0.1 |
| AXDR 200 | 200 | 0 | -0.015 | -0.015 | -0.044 | 10 | 0 | -0.020 | 7 | 3.5 | 5 | 0.1 |
| AXDR 210 | 210 | 0 | -0.015 | -0.015 | -0.044 | 10 | 0 | -0.020 | 7 | 3.5 | 7 | 0.3 |
| AXDR 260 | 260 | 0 | -0.018 | -0.017 | -0.049 | 12 | 0 | -0.023 | 8 | 4 | 7 | 0.3 |
| AXDR 325 | 325 | 0 | -0.023 | -0.018 | -0.054 | 13 | 0 | -0.025 | 9 | 4.5 | 7 | 0.3 |
| AXDR 350 | 350 | 0 | -0.023 | -0.018 | -0.054 | 13 | 0 | -0.025 | 9 | 4.5 | 7 | 0.3 |
| AXDR 395 | 395 | 0 | -0.023 | -0.018 | -0.054 | 13 | 0 | -0.025 | 9 | 4.5 | 7 | 0.3 |
| AXDR 460 | 460 | 0 | -0.023 | -0.020 | -0.060 | 15 | 0 | -0.027 | 10 | 5 | 7 | 0.3 |
| AXDR 580 | 580 | 0 | -0.025 | -0.022 | -0.066 | 17 | 0 | -0.032 | 11 | 5.5 | 8 | 1 |
| AXDR 650 | 650 | 0 | -0.038 | -0.024 | -0.074 | 19 | 0 | -0.036 | 13 | 6.5 | 10 | 1 |
