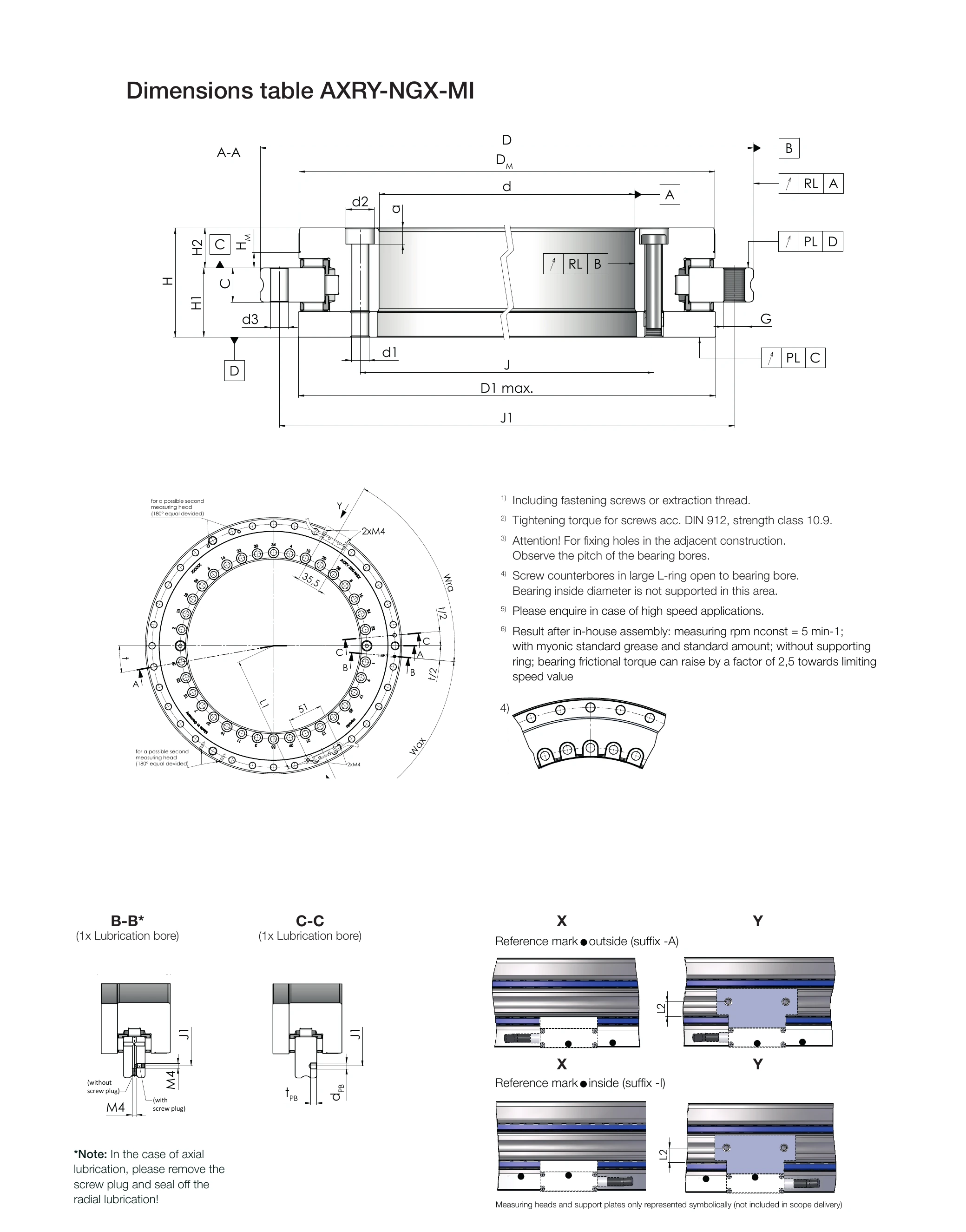

尺寸標示圖
（點擊圖片可放大檢視）
AXRY-NGX-MI 系列基於 NGX 軸承，於外環整合增量式角度量測環（Incremental measuring ring）。量測頭（Measuring head）不含於軸承交貨範圍，需另行配置。適用軸頸直徑：180 至 650 mm（共 8 種標準型號）。
主要尺寸 (Dimensions)
符號說明
- d：內徑（軸頸直徑，Bore diameter）
- D：外徑（Outside diameter）
- H：總高度（Height）
- H1：連接尺寸 H1（Connection dimension H1，工作台側）
- H2：連接尺寸 H2（Connection dimension H2，軸側）
- m：重量（Weight，kg）；"-" 表示 datasheet 未公開
| 型號 | d [mm] | D [mm] | H [mm] | H1 [mm] | H2 [mm] | m [kg] |
|---|---|---|---|---|---|---|
| AXRY 180-NGX-MI | 180 | 280 | 50 | 29 | 21 | - |
| AXRY 200-NGX-MI | 200 | 300 | 51 | 30 | 21 | 10.5 |
| AXRY 260-NGX-MI | 260 | 385 | 57.5 | 36.5 | 21 | 18.4 |
| AXRY 325-NGX-MI | 325 | 450 | 61 | 40 | 21 | 25.2 |
| AXRY 395-NGX-MI | 395 | 525 | 65 | 42.5 | 22.5 | 32.2 |
| AXRY 460-NGX-MI | 460 | 600 | 70 | 46 | 24 | 44.8 |
| AXRY 580-NGX-MI | 580 | 750 | 90 | 60 | 30 | - |
| AXRY 650-NGX-MI | 650 | 870 | 122 | 78 | 44 | - |
AXRY 150-NGX-MI 無官方 datasheet 確認，主要尺寸不列入本表；距離板尺寸見下方距離板章節。
負載額定值與轉速 (Load Ratings & Speed)
符號說明
- Ca：軸向動態額定負載（Dynamic load rating, axial）
- C0a：軸向靜態額定負載（Static load rating, axial）
- Cr：徑向動態額定負載（Dynamic load rating, radial）
- C0r：徑向靜態額定負載（Static load rating, radial）
- nG：極限轉速（Limiting speed），長時間連續運轉請向 sales@eb-system.com 洽詢
- MR：軸承摩擦力矩參考值（Bearing friction torque, reference value）
| 型號 | Ca [kN] | C0a [kN] | Cr [kN] | C0r [kN] | nG [rpm] | MR [Nm] |
|---|---|---|---|---|---|---|
| AXRY 180-NGX-MI | 139.3 | 755.0 | 99.4 | 200.3 | 600 | 5 |
| AXRY 200-NGX-MI | 151.0 | 871.2 | 122.1 | 273.9 | 450 | 6 |
| AXRY 260-NGX-MI | 220.1 | 1520.6 | 138.3 | 349.0 | 300 | 9 |
| AXRY 325-NGX-MI | 249.3 | 1900.8 | 181.7 | 531.4 | 200 | 13 |
| AXRY 395-NGX-MI | 275.7 | 2281.0 | 199.2 | 633.8 | 200 | 19 |
| AXRY 460-NGX-MI | 299.5 | 2661.1 | 232.5 | 739.0 | 150 | 25 |
| AXRY 580-NGX-MI | 584.6 | 4457.4 | 284.5 | 867.2 | 80 | 60 |
| AXRY 650-NGX-MI | 1010.7 | 7682.4 | 459.6 | 1317.1 | 70 | 70 |
剛性 (Rigidity)
符號說明
- caL：軸向剛性（Axial rigidity of bearing position，kN/µm）
- crL：徑向剛性（Radial rigidity of bearing position，kN/µm）
- ckL：傾斜剛性（Tilting rigidity of bearing position，kNm/mrad）
| 型號 | caL [kN/µm] | crL [kN/µm] | ckL [kNm/mrad] |
|---|---|---|---|
| AXRY 180-NGX-MI | 9.0 | 3.2 | 57.2 |
| AXRY 200-NGX-MI | 8.9 | 4.1 | 69.7 |
| AXRY 260-NGX-MI | 12.7 | 5.1 | 159.4 |
| AXRY 325-NGX-MI | 15.4 | 7.2 | 275.8 |
| AXRY 395-NGX-MI | 18.3 | 8.4 | 459.4 |
| AXRY 460-NGX-MI | 21.9 | 8.6 | 736.9 |
| AXRY 580-NGX-MI | 22.9 | 8.8 | 1207 |
| AXRY 650-NGX-MI | 27.1 | 9.7 | 1880.1 |
跳動精度 (Runout)
符號說明
- PL：軸向跳動（Axial runout，Plan Lauf）
- RL：徑向跳動（Radial runout，Radial Lauf）
- 標準：標準精度等級（Standard）
- 限制（-PRR50）：限制精度等級，訂購代碼加後置代號 -PRR50（Restricted）
| 型號 | 標準 PL & RL [µm] | 限制 PL & RL（-PRR50） [µm] |
|---|---|---|
| AXRY 180-NGX-MI | 4 | 2 |
| AXRY 200-NGX-MI | 4 | 2 |
| AXRY 260-NGX-MI | 6 | 3 |
| AXRY 325-NGX-MI | 6 | 3 |
| AXRY 395-NGX-MI | 6 | 3 |
| AXRY 460-NGX-MI | 6 | 3 |
| AXRY 580-NGX-MI | 10 | 5 |
| AXRY 650-NGX-MI | 10 | 5 |
量測環資料 (Measurement Ring Data)
以下數據取自各型號 datasheet SPECIFIC MEASUREMENT BEARING DATA 區塊。量測頭（Measuring head）及支架不含於交貨範圍，圖示僅供示意。
符號說明
- DM：量測環外徑（Outside diameter measuring ring，mm）
- HM：量測環至外環的距離（Distance measuring ring to outer ring，mm）
| 型號 | DM [mm] | HM [mm] |
|---|---|---|
| AXRY 180-NGX-MI | 245.0 | 6 |
| AXRY 200-NGX-MI | 274.2 | 6 |
| AXRY 260-NGX-MI | 344.3 | 8 |
| AXRY 325-NGX-MI | 415.0 | 8 |
| AXRY 395-NGX-MI | 484.4 | 8 |
| AXRY 460-NGX-MI | 558.2 | 10 |
| AXRY 580-NGX-MI | 700.9 | 15 |
| AXRY 650-NGX-MI | 796.4 | 21 |
增量式量測頭距離板建議
Recommendation Distance Plates for Incremental Measuring Heads
如果您想將增量式量測頭直接安裝到軸承外環上，則需要距離板。為使量測頭能夠在正確位置進行量測，必須使用距離板調整兩個距離 DP-L 和 DP-H。
DP-H：距離板高度（垂直方向）｜DP-L：距離板長度偏移（水平方向）
| 軸承型號 | DP-H [mm] | DP-L [mm] |
|---|---|---|
| AXRY 150 | 5 | 4.56 |
| AXRY 180 | 5 | 4.62 |
| AXRY 200 | 5 | 4.60 |
| AXRY 260 | 7 | 4.07 |
| AXRY 325 | 7 | 4.10 |
| AXRY 395 | 7 | 2.29 |
| AXRY 460 | 9 | 2.65 |
| AXRY 580 | 14 | 4.53 |
| AXRY 650 | 20 | 2.63 |
距離板數值來源：product-myonic.com/masstabelle-axry-ngx-mi（核對日期 2026-06-27）。
AXRY 150 距離板數值已由官網確認；AXRY 150-NGX-MI 軸承主要規格（d/D/H/負載）待官方 datasheet 確認。
距離板必須由客戶自行提供。
安裝說明
- 軸承外環上已有間距為 51 mm 的 M4 螺紋（M4 Gewinde in einem Abstand von 51 mm bereits vorhanden）
- 距離板通過 16 mm 間距的 M3 螺紋固定量測頭（M3 Gewinde in Abstand von 16 mm）
- 距離板必須由客戶提供
- 量測頭及支架不含於軸承交貨範圍，圖示僅供示意
注意事項
- 本頁數據直接取自 myonic 官方 datasheet（各型號 2024-02-06 版），以 datasheet 為最終依據
- AXRY 150-NGX-MI 目前無官方 datasheet 確認主要規格，如需選型請向 sales@eb-system.com 洽詢
- nG（極限轉速）適用一般應用；長時間連續高速運轉請另行向 sales@eb-system.com 洽詢
- MR（摩擦力矩）為參考值，實際值視預壓等級與潤滑條件而定
- 量測頭（Measuring head）及支架不含於 AXRY-NGX-MI 交貨範圍，需另行配置並取得量測頭規格
- 特殊配置或客製化設計請來信 sales@eb-system.com
