球保持架是軸承中的關鍵組件，負責均勻分隔滾珠並引導其運動。不同的保持架設計適用於不同的速度範圍和應用環境。
保持架的主要功能
均勻間隔
保持滾珠等距分布，防止碰撞
引導運動
確保滾珠正確運行軌跡
減少摩擦
降低運轉阻力和發熱
潤滑分配
幫助潤滑劑均勻分布
金屬保持架
標準型 480
標準金屬保持架採用兩片式緊密壓接鋼帶製成，是大多數微型徑向滾珠軸承的標準配置。

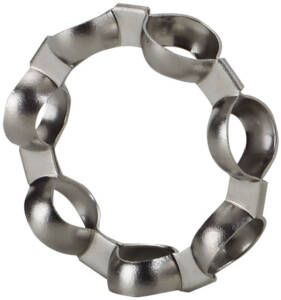

標準鋼帶保持架 (型號 480)
| 特性 | 規格 |
|---|---|
| 材質 | 冷軋鋼板 |
| 製造工藝 | 精密衝壓成型 |
| 最高速度 (n·Dm) | ≤ 400,000 |
| 摩擦特性 | 標準 |
| 適用溫度 | -20°C to +120°C |
| 應用場景 | 標準工業應用 |
低摩擦型 48
鬆散壓接的兩片式鋼帶保持架，適用於低啟動扭矩應用。
低摩擦鋼帶保持架 (型號 48)
相比標準型 480 的改進：
- 極低的啟動摩擦力矩
- 靈敏度高，適合儀器儀表
- ⚠️ 注意：僅適用於低速應用 (>5,000 rpm 需技術諮詢)
合成材料保持架
針對高速和超高速應用，myonic 提供多種合成材料保持架，採用精密機加工或注塑成型。

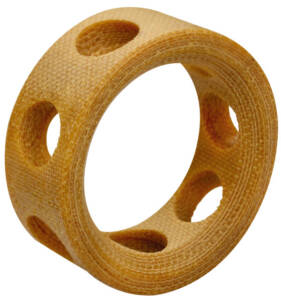

高速加工保持架 (型號 23)

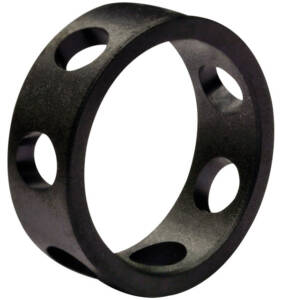

角接觸高速保持架 (型號 25)

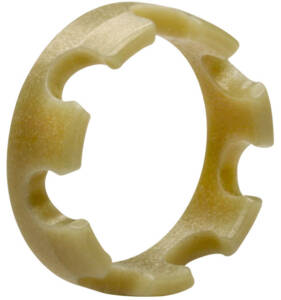

兩片式壓接鋼保持架
高速與特殊材料保持架對照
| 型號 | 材質 | 製造工藝 | 最高速度 (n·Dm) | 特性 |
|---|---|---|---|---|
| 27 | 高性能合成材料 (如 PAI/PI) | 精密機械加工 (Drilled) | ≤ 2,400,000 | 極低摩擦，專為超高速設計 |
| 25 | 合成材料 (如 PEEK/PPS) | 注塑成型 | ≤ 1,500,000 | 一體式設計，適合法蘭型軸承 |
| 23 | 合成材料 (如 PEEK) | 機械加工 | ≤ 1,300,000 | 可浸油 (Vacuum Impregnation) |
| Hgw | 酚醛樹脂 (Phenolic/Hard Fabric) | 機械加工 | ≤ 1,000,000 | 傳統高速材料，吸油性好，運轉平穩 |
| PTFE | 純鐵氟龍 (Solid Teflon) | 機械加工 | 低速 | 自潤滑，耐腐蝕，適用於真空/潔淨室 |
合成保持架的優勢
✓ 極低摩擦
自潤滑特性，摩擦係數極低
✓ 高速性能
輕質材料，離心力小
✓ 無磁性
不影響磁性量測環境
✓ 耐腐蝕
化學穩定性優異
特殊塗層
對於特殊應用環境，myonic 提供鐵氟龍塗層保持架。
鐵氟龍塗層應用場景
| 應用環境 | 塗層優勢 | 典型案例 |
|---|---|---|
| 真空環境 | 低放氣率，防止污染 | 半導體製造、航太設備 |
| 乾燥運轉 | 自潤滑特性，降低磨損 | 醫療器械、食品加工 |
| 化學腐蝕 | 優異的耐化學性 | 化工設備、實驗室儀器 |
| 超低溫 | -200°C 仍保持性能 | 低溫冷凍設備 |
保持架選擇指南
| 速度範圍 (n·Dm) | 推薦保持架 | 應用場景 |
|---|---|---|
| < 600,000 | 480 (標準鋼) | 一般工業應用、電機、泵浦 |
| 600,000 - 800,000 | 48 (低摩擦鋼) | 高速電主軸、渦輪機 |
| 800,000 - 1,200,000 | 27 (PA) | 高速主軸、牙科手機 |
| 1,200,000 - 1,800,000 | 25 (PPS) | 超高速主軸、磨床 |
| > 1,800,000 | 23 (PEEK) | 極高速主軸、航太應用 |
⚠️ 注意事項：
- n·Dm 值 = 每分鐘轉速 (rpm) × 軸承節圓直徑 (mm)
- 實際應用中還需考慮負載、潤滑和溫度等因素
- 建議諮詢 myonic 技術團隊確認最佳配置
