AMS 3B Size 35 技術規格
Incremental Measuring System with Roller Profile - Size 35
導軌型式 AMS 3B S 35
| AMS 3B S 35-N | AMS 3B S 35-C |
|---|---|
 |  |
| 標準型 | 蓋板型 |

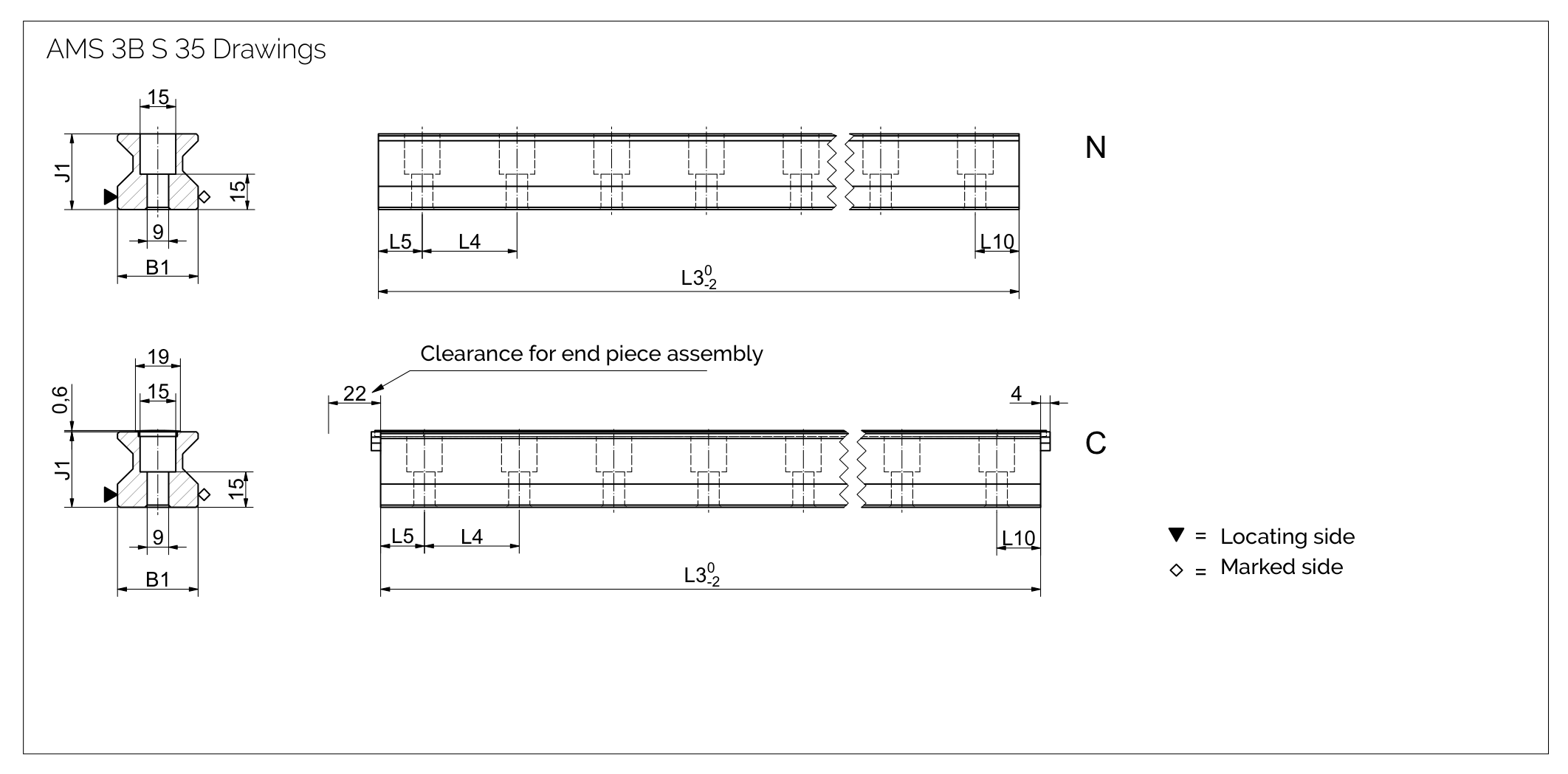

導軌尺寸圖 AMS 3B S 35
導軌規格
| 參數 | AMS 3B S 35-N | AMS 3B S 35-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 34 | 34 |
| 軌道高度 J1 (mm) | 32 | 32 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 40 | 40 |
| 首/末孔位置 L5/L10 (mm) | 18.5 | 18.5 |
| 軌道重量 (kg/m) | 6.4 | 6.4 |
滑塊型式 AMS 3B W 35
| W-A | W-B | W-C | W-D | W-E | W-F | W-G |
|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 | 短滑塊 迷你型 | 短滑塊 窄法蘭 | 長滑塊 窄法蘭 |

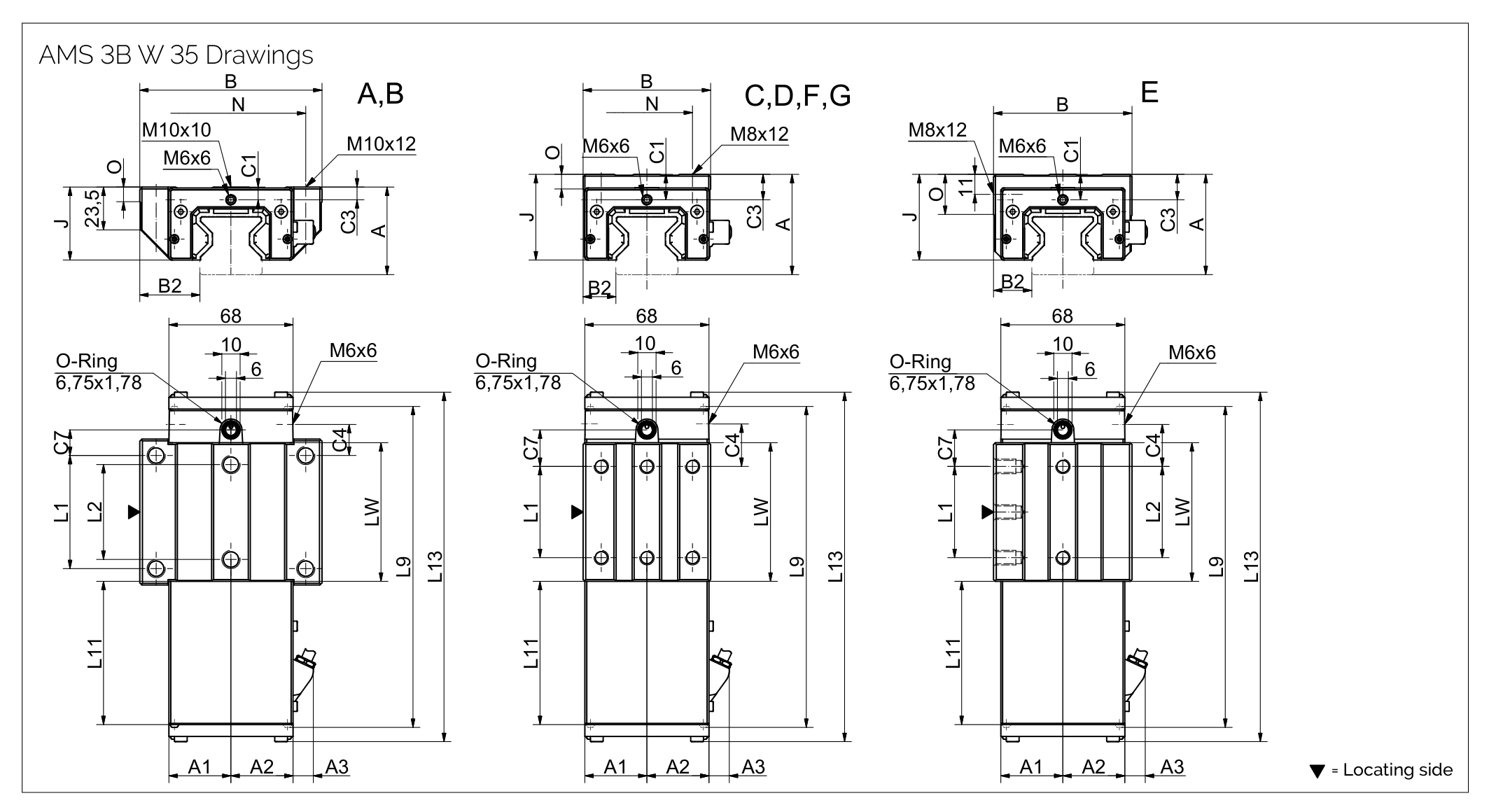

滑塊尺寸圖 AMS 3B W 35
滑塊規格 AMS 3B W 35
| 參數 | W 35-A | W 35-B | W 35-C | W 35-D | W 35-E | W 35-F | W 35-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 48 | 48 | 58 | 58 | 48 | 48 | 48 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 70 | 70 | 70 |
| 滑塊高度 J (mm) | 40 | 40 | 50 | 50 | 40 | 40 | 40 |
| 滑塊長度 L (mm) | 94.8 | 118.8 | 94.8 | 118.8 | 70.8 | 94.8 | 118.8 |
| 滑塊重量 (kg) | 1.5 | 1.9 | 1.2 | 1.6 | 0.7 | 1.0 | 1.3 |
負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 100,000 | 47,000 | 1,670 | 1,330 |
| B / D / G | 130,000 | 63,000 | 2,280 | 1,890 |
| E | 70,000 | 35,000 | 1,050 | 700 |
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 35-N-G1-KC-R1-2000-18.5-18.5
AMS 3B 滑塊訂購代碼（類比輸出）
AMS 3B W 35-B-V0-S11-LV-AV
AMS 3B 滑塊訂購代碼（數位輸出）
AMS 3B W 35-B-V0-S11-LV-DR2
