AMSABS 3B 絕對式量測系統
Absolute Measuring System with Roller Profile Guideway

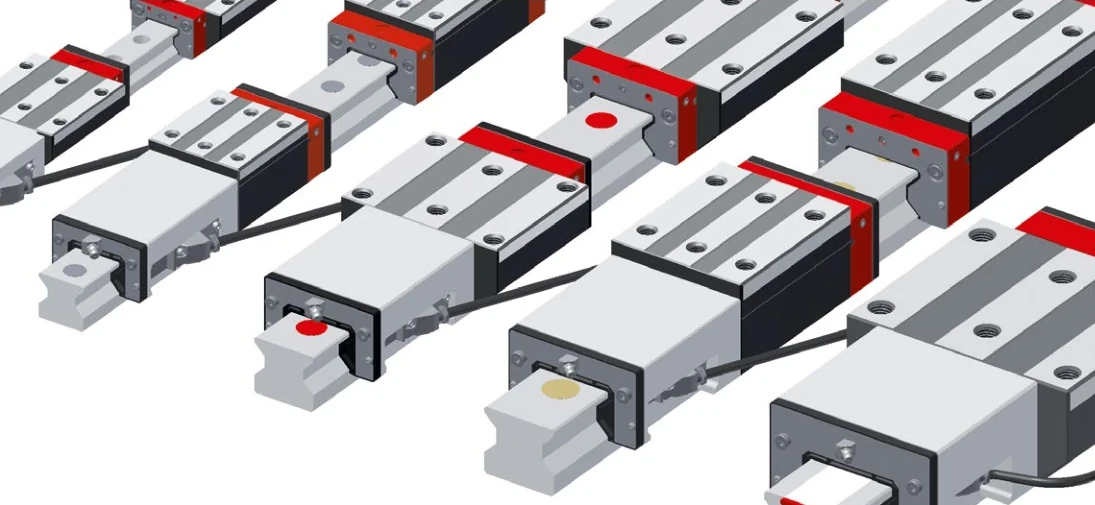

產品概述
MONORAIL AMSABS 3B 是 SCHNEEBERGER 提供的整合式絕對位置量測系統，將高精度磁阻式位置感測器與久經考驗的 MONORAIL MR 四列滾柱導軌完美結合。此系統為需要最高精度定位與即時位置回授的工具機、半導體設備與高端自動化應用提供了理想的解決方案。
絕對式量測優勢
與增量式系統不同，絕對式量測系統在開機後即可立即獲得精確位置資訊，無需歸零程序。這大幅縮短了機器啟動時間，並確保在斷電後能即時恢復加工作業，顯著提升生產效率。
AMSABS 3B 採用磁阻式量測原理，讀取頭直接整合於滑塊外殼內部，實現緊湊的系統設計。磁性刻度帶嵌入導軌側面，受到完整保護免受外部環境影響。系統提供 SSI 與 BiSS-C 兩種數位介面選擇，可輕鬆整合至各種控制系統。
AMSABS 3B 系統特點
- 絕對式磁阻量測原理 - 開機即知精確位置，無需歸零程序，縮短啟動時間
- 基於 MONORAIL MR 導軌 - 四列滾柱 O 型配置，提供最高剛性與負載能力
- 高精度位置回授 - 解析度可達 0.1 µm，精度 ± 3 µm ~ ± 5 µm
- 讀取頭整合設計 - 讀取頭嵌入滑塊外殼，不增加系統體積
- 受保護的磁性刻度帶 - 刻度帶嵌入導軌側面，免受汙染與損傷
- 雙介面選擇 - SSI 串列同步介面 / BiSS-C 雙向串列介面
- 最大量測長度 6000mm - 適用於長行程應用
- IP68 防護等級 - 適用於嚴苛的工業環境
系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式 (Magneto-resistive) |
| 量測類型 | 絕對式 |
| 磁極週期 | 200 µm |
| 解析度 | 最高 0.1 µm (依介面配置) |
| 最大量測長度 | 6000 mm |
| 精度 | ± 3 µm ~ ± 5 µm (依尺寸) |
| 最大速度 | 5 m/s |
| 輸出介面 | SSI / BiSS-C |
| 工作溫度 | 0°C ~ +70°C |
| 防護等級 | IP68 |
| 供電電壓 | DC 5V (± 5%) |

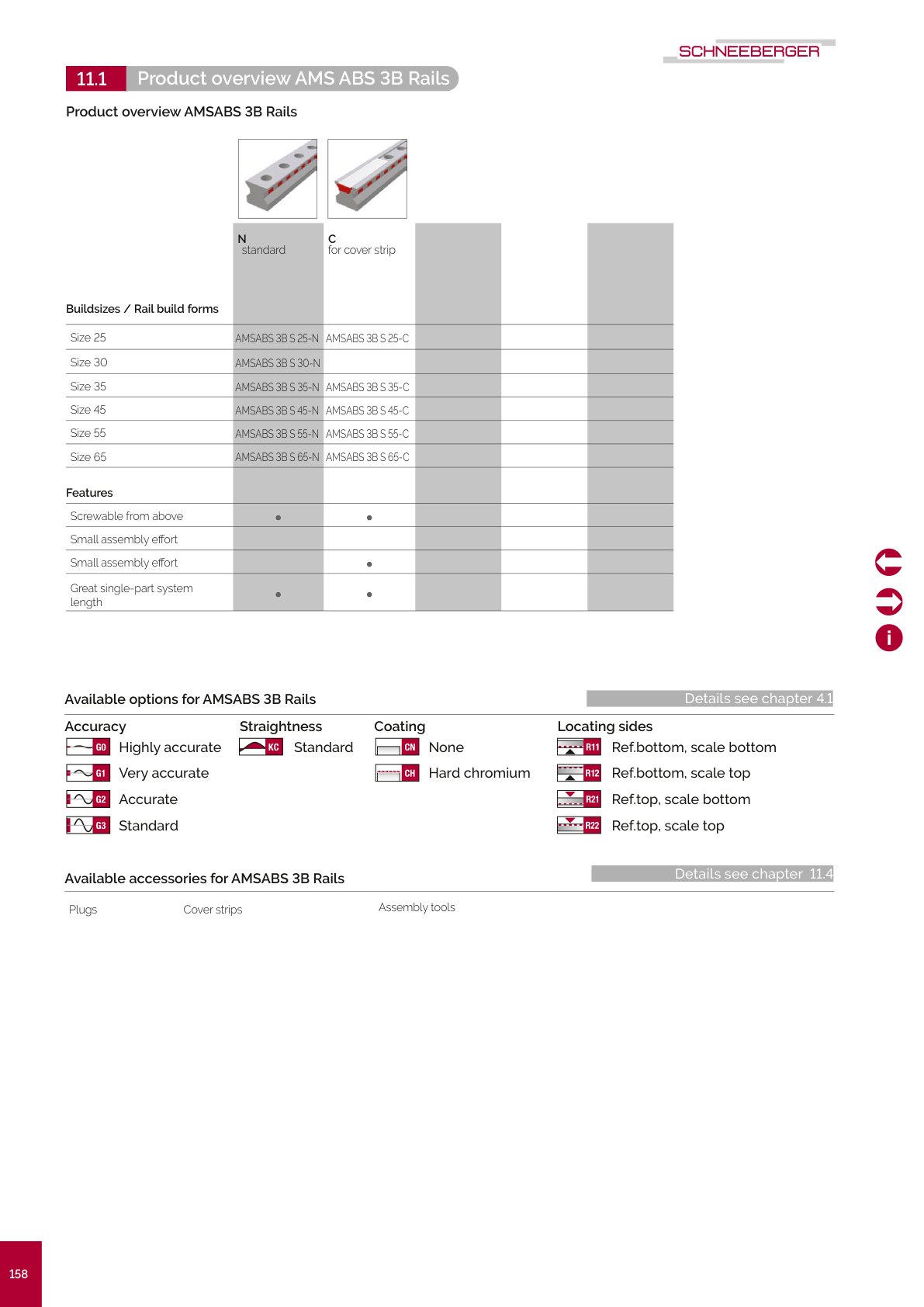

導軌型式
AMSABS 3B 導軌基於 MONORAIL MR 設計，內建磁性刻度帶供絕對式位置量測。
| 型號 | 描述 | 適用尺寸 | 特點 |
|---|---|---|---|
| N | 標準型 | 25, 30, 35, 45, 55, 65 | — |
| C | 蓋板型 | 25, 35, 45, 55, 65 | — |
精度等級
G0 - 超高精度 G1 - 高精度 G2 - 精密級 G3 - 標準級
直線度
標準 (特殊需求請聯繫我們)
參考面
標準雙邊承靠
表面處理
標準 (無塗層) CN - 硬鉻鍍層

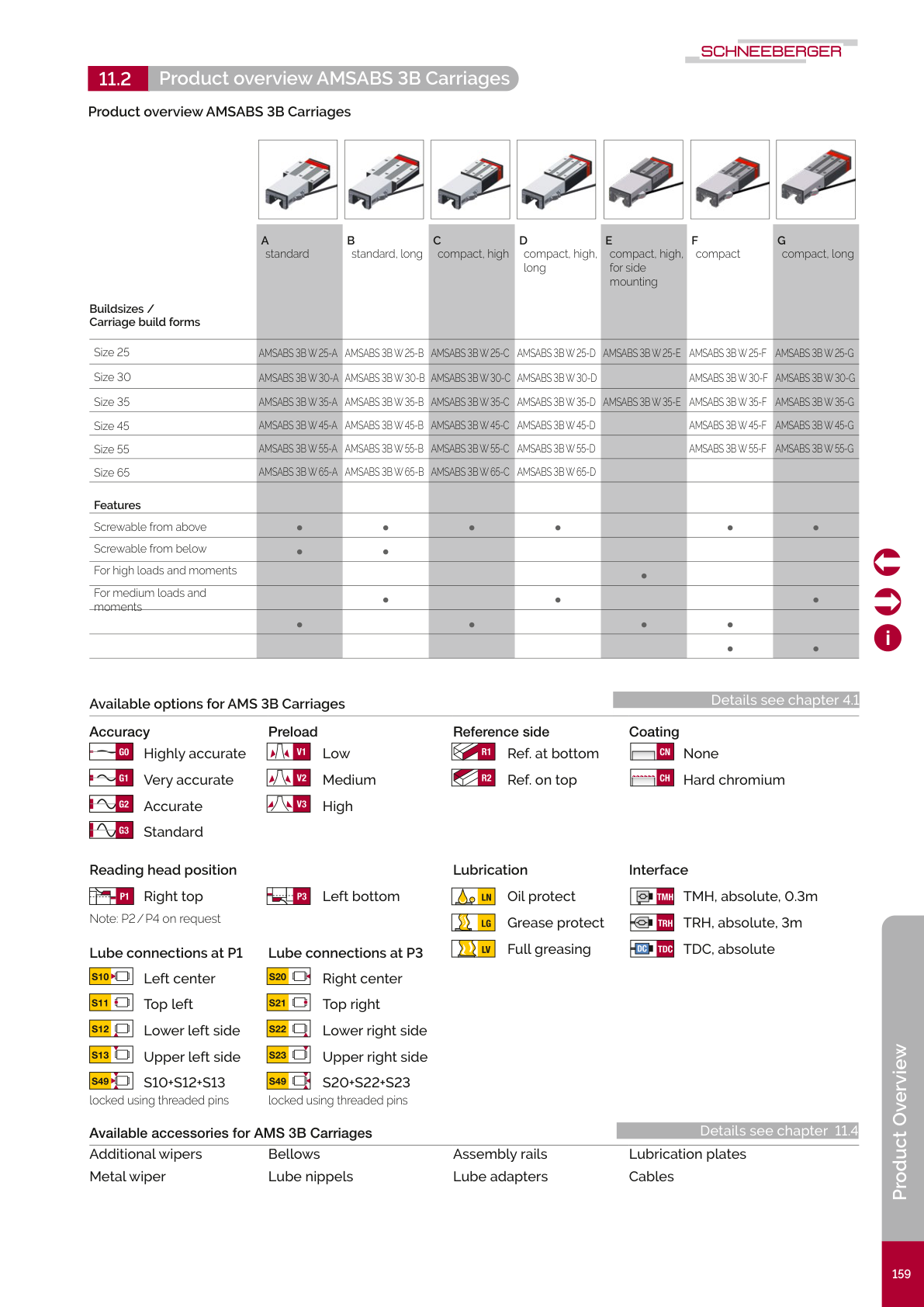

滑塊型式
AMSABS 3B 滑塊內建讀取頭，與 MONORAIL MR 滑塊具有相同的負載能力與機械特性。
| 型號 | 描述 | 適用尺寸 | 鎖固方式 | 特點 |
|---|---|---|---|---|
| A | 標準型 | 25-65 | 上方 | 高負載與力矩，含讀取頭 |
| B | 標準加長型 | 25-65 | 上方 | 加長設計，更高力矩，含讀取頭 |
| C | 高扁型 | 25-65 | 上方 | 較低高度，高負載，含讀取頭 |
| D | 高扁加長型 | 25-65 | 上方 | 加長高扁型，更高力矩，含讀取頭 |
| E | 高扁型，側向鎖固 | 25, 35 | 側向 | 側面固定孔，特殊安裝，含讀取頭 |
| F | 扁型 | 25-55 | 上方 | 最低高度設計，含讀取頭 |
| G | 扁加長型 | 25-55 | 上方 | 加長扁型設計，含讀取頭 |
讀取頭整合設計
AMSABS 3B 滑塊將讀取頭整合於滑塊外殼內部，讀取頭輸出纜線從滑塊側面引出。滑塊本體與 MONORAIL MR 相同，具有相同的負載能力與機械特性。
精度等級
G0 - 超高精度 G1 - 高精度 G2 - 精密級 G3 - 標準級
預壓等級
V0 - 極輕預壓 V1 - 輕預壓 V2 - 中預壓 V3 - 高預壓
參考面
R1 - 下方承靠 R2 - 上方承靠
表面處理
標準 (無塗層) CN - 硬鉻鍍層
潤滑接口
S10 - 左前中央 S11 - 頂部中央 S12 - 左上 S20 - 右前中央 S21 - 後部中央 S22 - 右上
出廠潤滑
LN - 油保護 LG - 脂保護 LV - 全脂填充
讀取頭介面
TS1 - SSI 串列同步介面 TB1 - BiSS-C 雙向串列介面
可用尺寸
選擇尺寸查看詳細規格：
可用配件
導軌配件
塞銷 (MRK) 護蓋板 (MAC) 護蓋板端件 (EST) 護蓋板固定帶 (MSC) 護蓋板安裝工具 (MWC)
滑塊配件
附加刮油器 (ZRV) 金屬刮油器 (ARM) 風琴罩 (FRB) 風琴罩接頭板 (ZFR) 風琴罩端板 (EFR) 裝配軌 (MRS)
量測系統配件
讀取頭備件 (SABS XB-MH) 12 極連接線纜 17 極連接線纜
潤滑配件
潤滑接頭 M6/M8 油嘴接頭 軟管連接器 潤滑板
