配件總覽
MONORAIL BM 提供完整的配件系列，涵蓋導軌防護、滑塊保護、潤滑系統及安裝工具等類別。
導軌配件總覽
| 配件類型 | BM S 15 | BM S 20 | BM S 25 | BM S 30 | BM S 35 | BM S 45 |
|
| 塑膠孔蓋 | BRK 15 | BRK 20 | BRK 25 | BRK 30 | BRK 35 | BRK 45 |
|
| 護蓋板 | BAC 15 | BAC 20 | BAC 25 | BAC 30 | BAC 35 | BAC 45 |
| 護蓋板固定帶 | BSC 15-BAC | BSC 20-BAC | BSC 25-BAC | BSC 30-BAC | BSC 35-BAC | BSC 45-BAC |
| 護蓋板端蓋 | EST 15-BAC | EST 20-BAC | EST 25-BAC | EST 30-BAC | EST 35-BAC | EST 45-BAC |
|
| 護蓋板安裝工具 | BWC 15 | BWC 20 | BWC 25 | BWC 30 | BWC 35 | BWC 45 |
滑塊配件總覽
| 配件類型 | BM W 15 | BM W 20 | BM W 25 | BM W 30 | BM W 35 | BM W 45 |
|
| Viton 附加刮油器 | ZBV 15 | ZBV 20 | ZBV 25 | ZBV 30 | ZBV 35 | ZBV 45 |
| 金屬刮油器 | ABM 15 | ABM 20 | ABM 25 | ABM 30 | ABM 35 | ABM 45 |
|
| 防塵罩 | — | FBB 20 | FBB 25 | FBB 30 | FBB 35 | FBB 45 |
|
| 組裝軌 | MBM 15 | MBM 20 | MBM 25 | MBM 30 | MBM 35 | MBM 45 |
| 潤滑板 | SPL 15-BM | SPL 20-BM | SPL 25-BM | SPL 30-BM | SPL 35-BM | SPL 45-BM |
| 橫向刮油器 (備件) | QAS 15-STB | QAS 20-STB | QAS 25-STB | QAS 30-STB | QAS 35-STB | QAS 45-STB |
導軌配件詳細

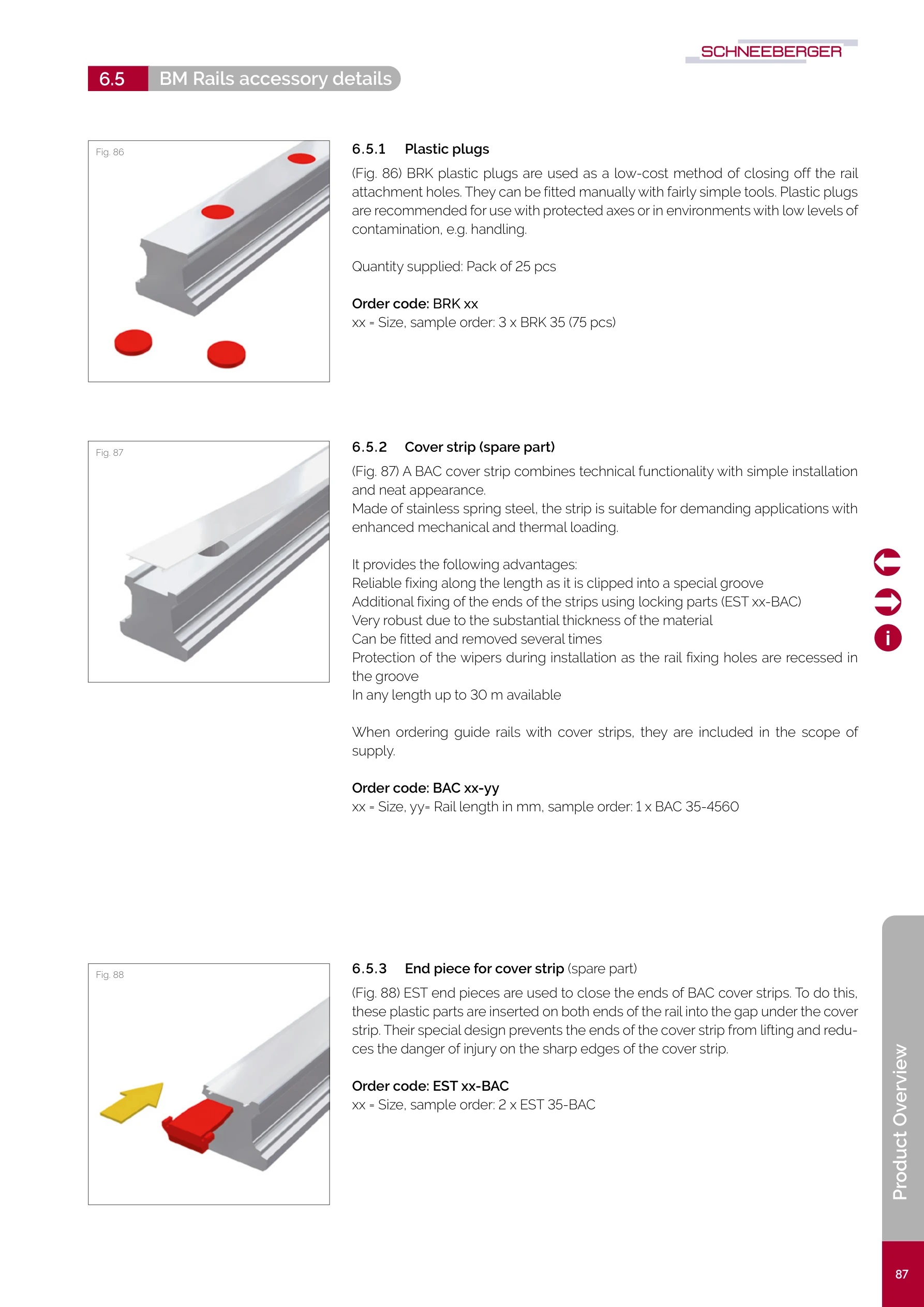

孔蓋 (Plugs)
| 訂購代碼 | 名稱 | 適用尺寸 | 說明 |
| BRK xx | 塑膠孔蓋 | 15-45 | 低成本封孔方案，可手動安裝。25 件/包 |
護蓋板 (Cover Strip)
| 訂購代碼 | 名稱 | 說明 |
| BAC xx-yy | 護蓋板 | xx = 尺寸, yy = 軌道長度 (mm)。可多次拆裝，最長 30m |
| EST xx-BAC | 護蓋板端蓋 | 塑膠端蓋，防止護蓋板端部翹起 |

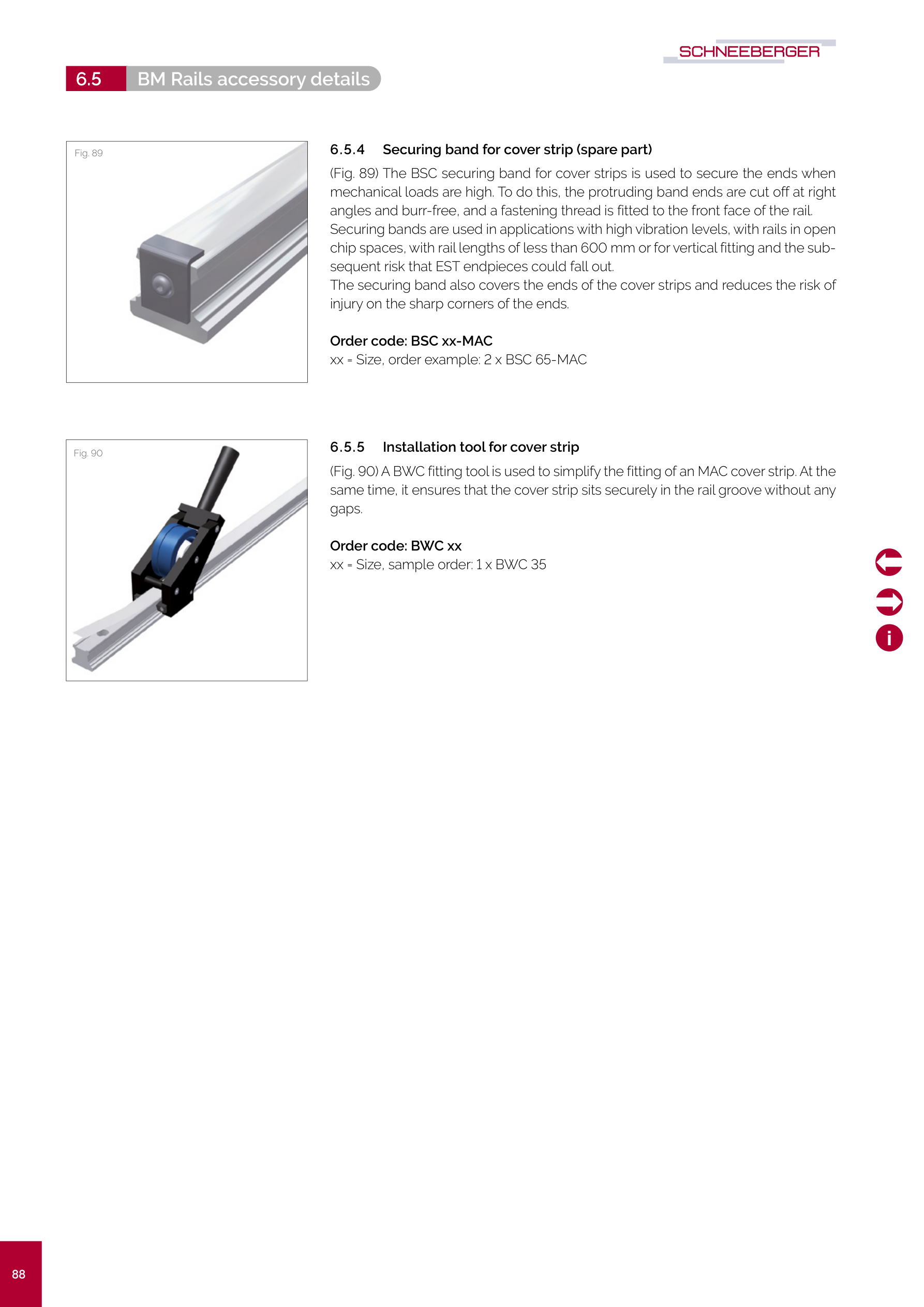

| BSC xx-BAC | 護蓋板固定帶 | 適用於高振動、垂直安裝或軌道短於 600mm |
滑塊配件

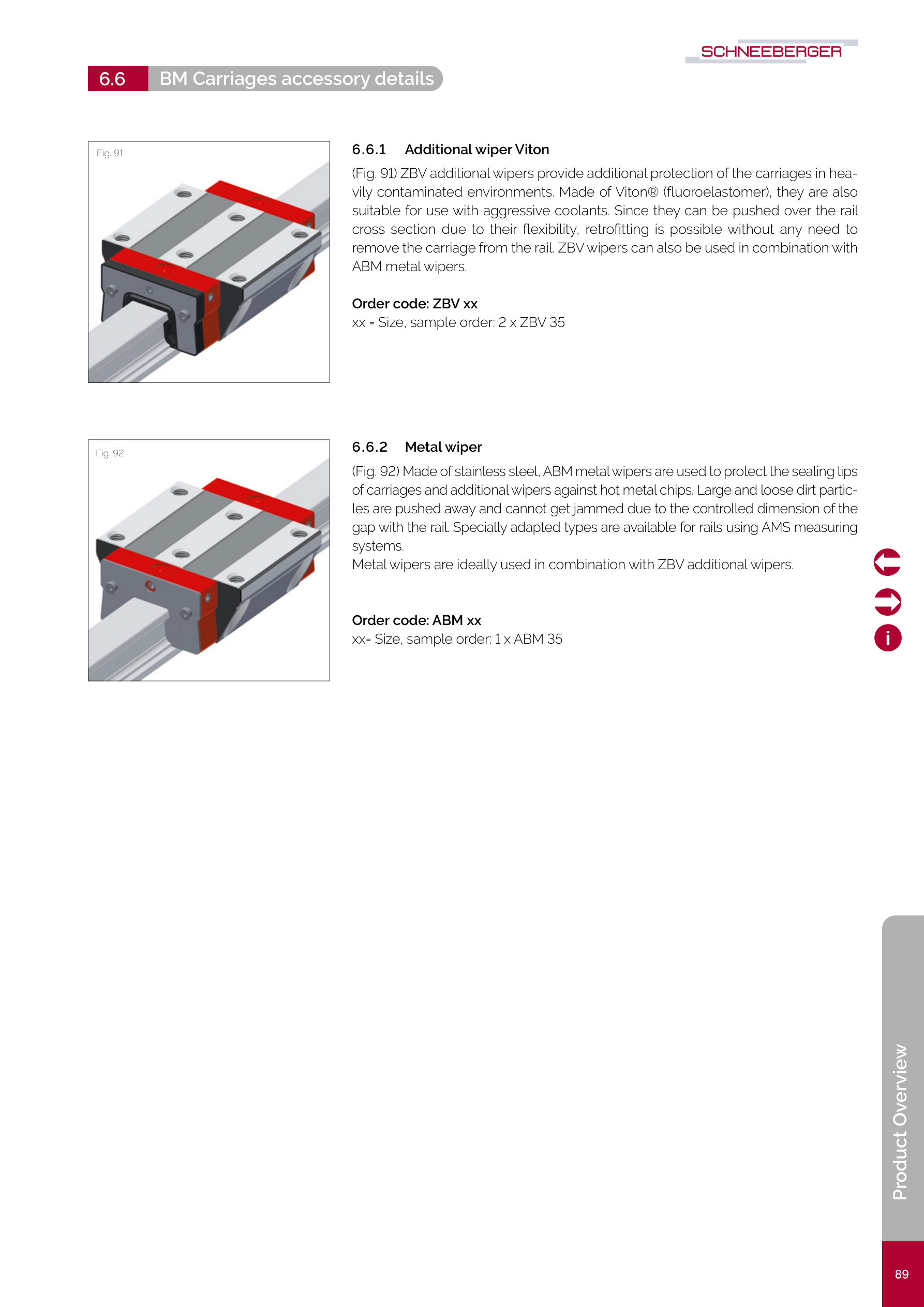

附加刮油器 (Additional Wipers)
| 訂購代碼 | 名稱 | 說明 |
| ZBV xx | Viton 附加刮油器 | 氟橡膠材質，適用於腐蝕性冷卻液環境。免拆滑塊即可加裝 |
| ABM xx | 金屬刮油器 | 不鏽鋼材質，保護滑塊密封唇片免受高溫金屬切屑傷害 |

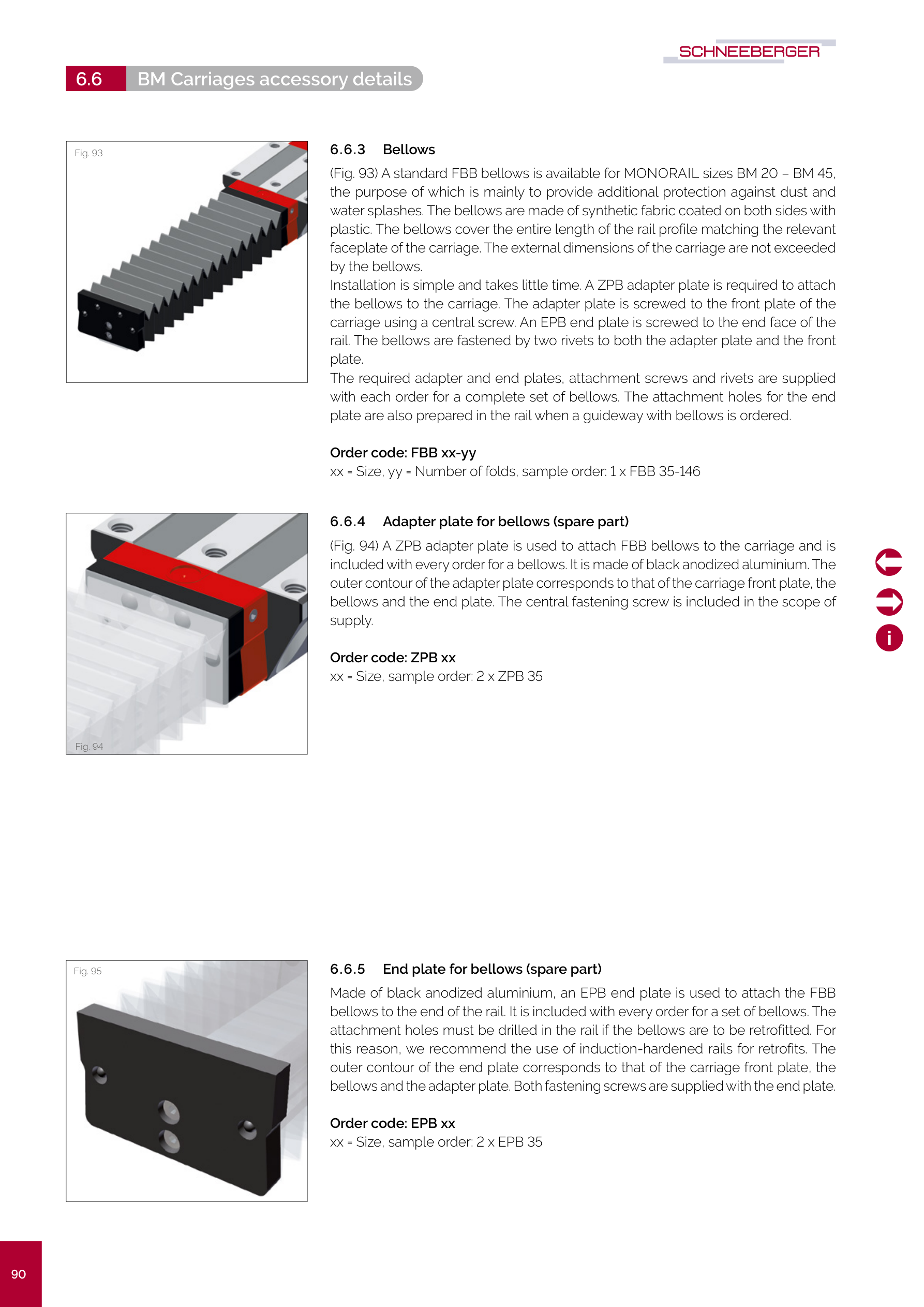

防塵罩 (Bellows)
| 訂購代碼 | 名稱 | 說明 |
| FBB xx-yy | 防塵罩 | xx = 尺寸, yy = 摺數。雙面塑膠塗層合成纖維材質，防塵防水 |
| ZPB xx | 防塵罩轉接板 | 將防塵罩連接到滑塊。隨防塵罩附贈 |
| EPB xx | 防塵罩端板 | 將防塵罩連接到軌道端部。隨防塵罩附贈 |
其他滑塊配件
| 訂購代碼 | 名稱 | 說明 |
| MBM xx | 組裝軌 | 滑塊拆卸/重裝時使用，保護滾珠免受污染 |
| SPL xx-BM | 潤滑板 | 內建油槽，潤滑間隔可達 5,000km 或 12 個月 |
| QAS xx-STB | 橫向刮油器 (備件) | 雙唇橫向刮油器，需定期檢查更換 |
| QL xx-STB | 平滑運轉刮油器含前板 | 特殊設計，提供更平滑的運行特性 |
潤滑配件

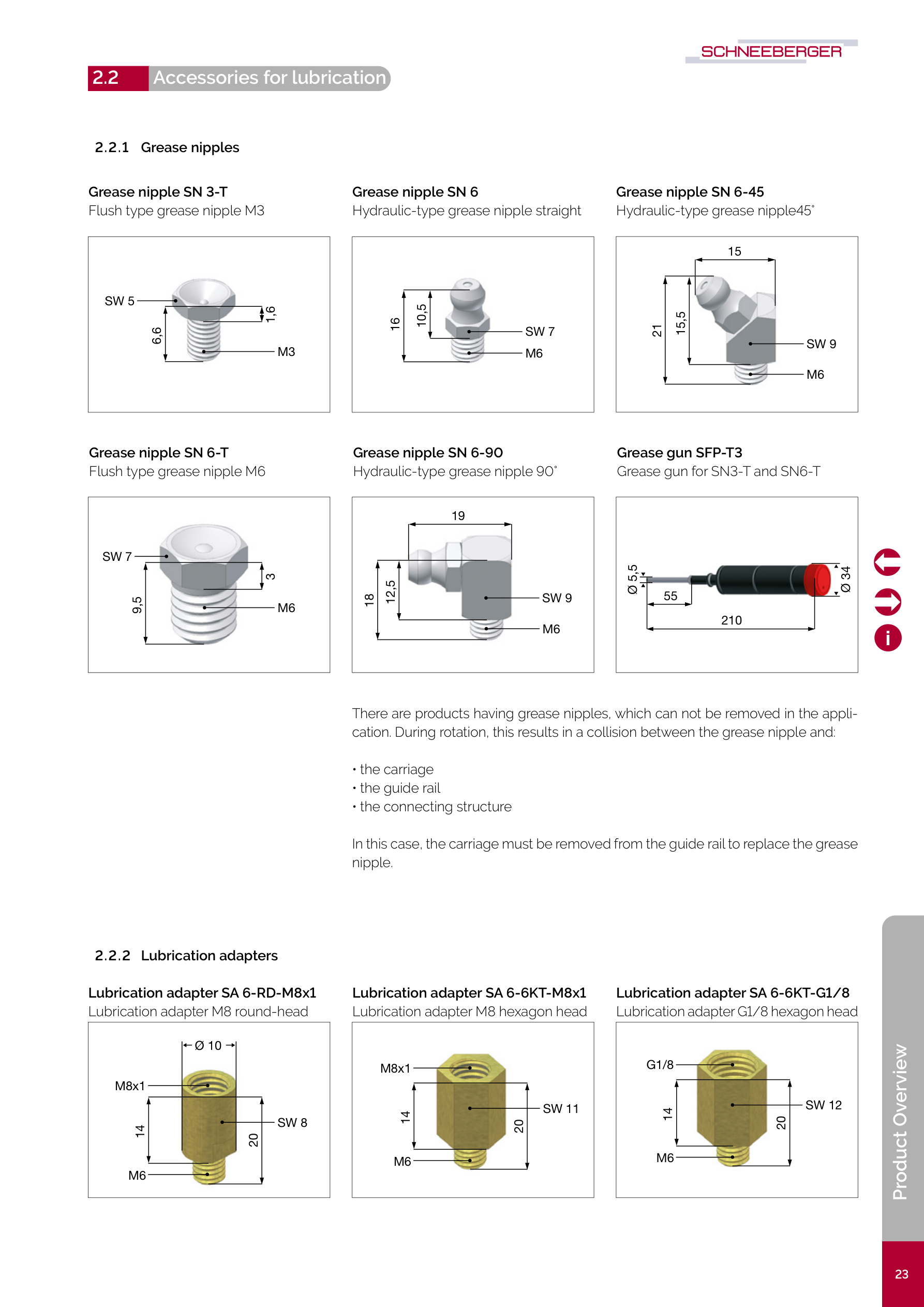

油嘴 (Grease Nipples)
| 訂購代碼 | 名稱 | 適用尺寸 |
| SN 6 | 液壓式油嘴 (直式) | 20-45 |
| SN 6-45 | 液壓式油嘴 (45°) | 20-45 |
| SN 6-90 | 液壓式油嘴 (90°) | 20-45 |
| SN 3-T | 平頭式油嘴 M3 | 15-45 |
| SN 6-T | 平頭式油嘴 M6 | 20-45 |

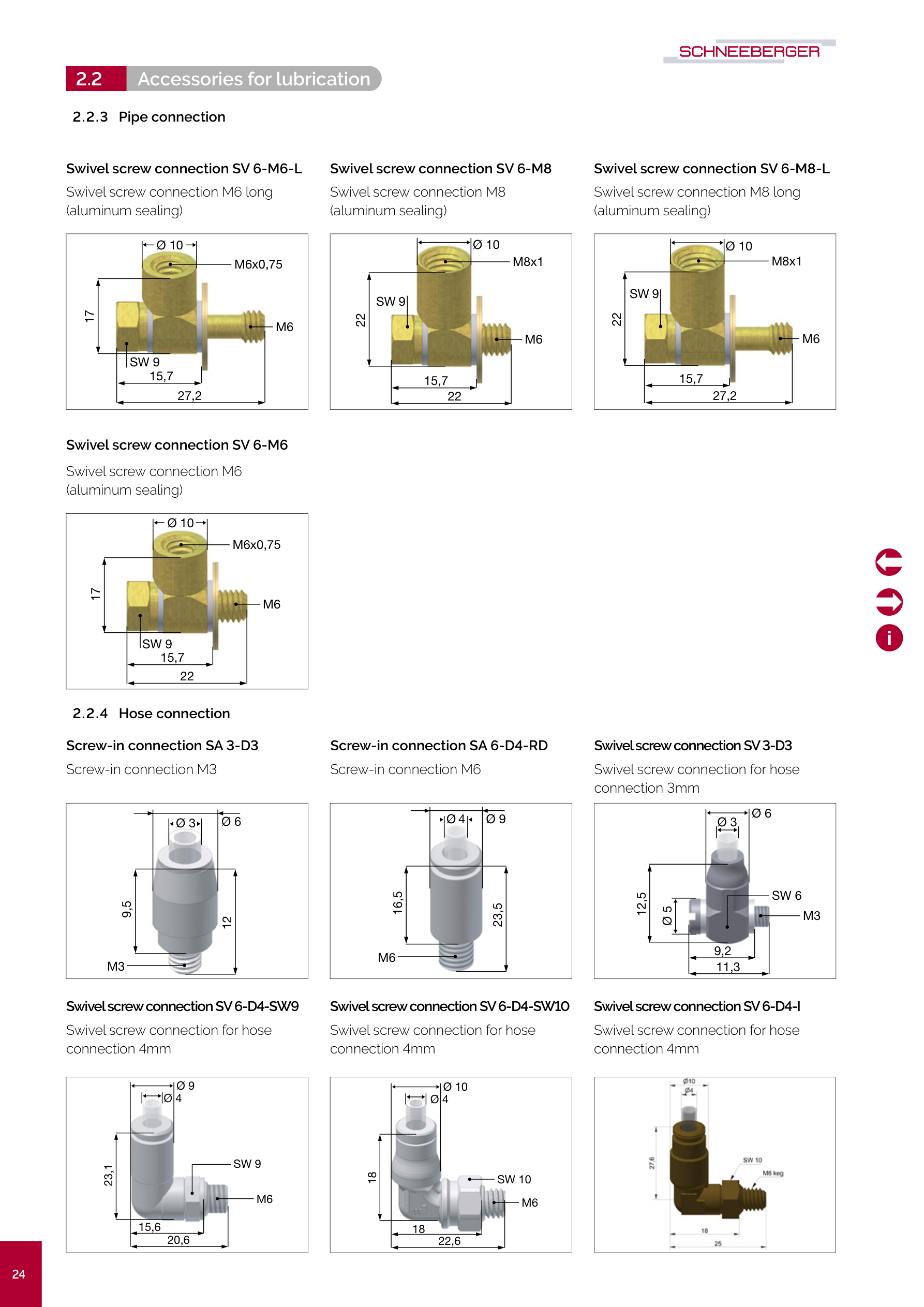

軟管接頭
| 訂購代碼 | 名稱 | 適用尺寸 |
| SV 3-D3 | 旋轉軟管接頭 Ø3 | 15, 20 |
| SV 6-D4-SW9 | 旋轉軟管接頭 Ø4 | 25-45 |
| SV 6-M6 | 旋轉螺紋接頭 M6 | 25-45 |
| SV 6-M8 | 旋轉螺紋接頭 M8 | 25-45 |
訂購須知
配件訂購格式
- 孔蓋類：
數量 x 代碼 尺寸，如 3 x BRK 35 (75 件) - 護蓋板：
1 x BAC 尺寸-長度，如 1 x BAC 35-4560 - 防塵罩：
1 x FBB 尺寸-摺數，如 1 x FBB 35-146
重要提醒
- 訂購導軌時若選擇蓋板型 (C/CD)，蓋板已包含在供貨範圍內
- 防塵罩不適用於 Size 15
- Size 15 僅支援 M3 油嘴及接頭
