16.3 安裝準備
16.3.1 所需工具和設備
- 油石
- 潤滑劑
- 扭力扳手
- 固定螺絲
16.3.2 參考面的準備
- 檢查機床和安裝板的參考面的形狀和位置精度
- 徹底清潔所有參考面。使用油石去除凸起和表面不規則
- 使用礦物油精或異丙醇清潔導軌和滑塊的參考面和支撐面。不要使用油漆稀釋劑！
- 使用柔軟、無絨布清潔髒污的導軌。不要使用壓縮空氣！
- 在導軌和滑塊的參考面上輕輕塗抹油

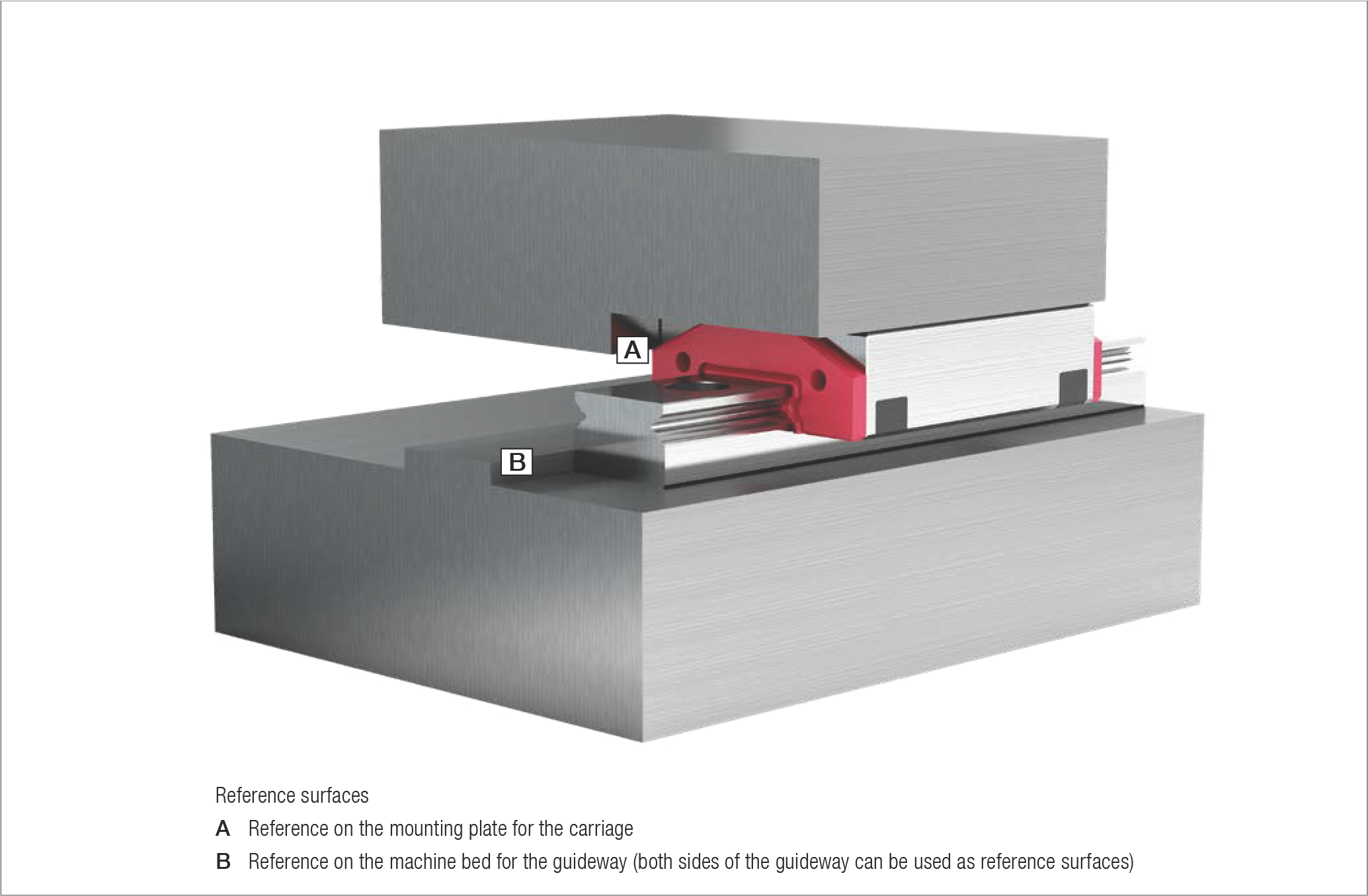

A 滑塊在安裝板上的參考面
B 導軌在機床上的參考面（導軌兩側均可用作參考面）
16.3.3 MINIRAIL 的潤滑
初始潤滑
除非另有規定，滑塊和導軌分別交付（見第 18.1 章）。它們以未潤滑狀態交付，必須在操作前為應用塗上合適的潤滑劑。
A) 油潤滑
對於油潤滑，建議使用符合 DIN 51519 的粘度範圍在 ISO VG32 和 ISO VG150 之間的礦物油 CLP（DIN 51517）或 HLP（DIN 51524）。
導軌：
應使用浸油的無絨布在導軌軌道上塗一層薄薄的油膜（使用可選的 LUBE-S 時也適用。見第 8.1 章）。
滑塊：
滑塊上的擋圈各有兩個潤滑孔（見第 7.1.8 章），因此可以分別潤滑左右滾珠循環通道。在潤滑過程中，應沿導軌的整個長度移動滑塊，以便將潤滑劑塗抹到滑塊和導軌上。確保兩個軌道都得到適當潤滑。

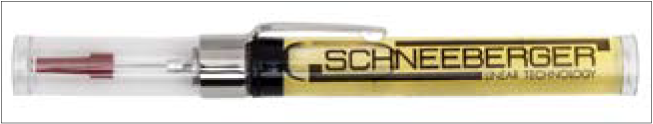

補充潤滑套件（MNW），內容量 7 ml
可從 SCHNEEBERGER 訂購帶有 KLÜBER Structovis GHD 的補充潤滑套件，零件號 MNW。
B) 潤滑脂潤滑
對於潤滑脂潤滑，建議根據 DIN 51825 使用潤滑脂 KP2K 或 KP1K。
導軌：
應使用無絨布在導軌軌道上塗一層薄薄的潤滑脂（使用可選的 LUBE-S 時也適用。見第 8.1 章）。
滑塊：
應使用塗抹器將以下數量的潤滑脂塗抹到滾珠軸承上。
| 滑塊類型 | 尺寸 7-15 | 尺寸 14-42 | ||||||
|---|---|---|---|---|---|---|---|---|
| 7 | 9 | 12 | 15 | 14 | 18 | 24 | 42 | |
| 短型滑塊 | ||||||||
| 型號 | MNNS 7 | MNNS 9 | MNNS 12 | MNNS 15 | — | |||
| 潤滑脂用量 (cm³) | 0.03 | 0.05 | 0.09 | 0.16 | — | |||
| 標準滑塊 | ||||||||
| 型號 | MNN 7 | MNN 9 | MNN 12 | MNN 15 | MNN 14 | MNN 18 | MNN 24 | MNN 42 |
| 潤滑脂用量 (cm³) | 0.04 | 0.09 | 0.15 | 0.25 | 0.05 | 0.11 | 0.20 | 0.33 |
| 長型滑塊 | ||||||||
| 型號 | MNNL 7 | MNNL 9 | MNNL 12 | MNNL 15 | MNNL 14 | MNNL 18 | MNNL 24 | MNNL 42 |
| 潤滑脂用量 (cm³) | 0.05 | 0.11 | 0.20 | 0.35 | 0.07 | 0.14 | 0.26 | 0.45 |
| 超長型滑塊 | ||||||||
| 型號 | MNNXL 7 | MNNXL 9 | MNNXL 12 | MNNXL 15 | — | |||
| 潤滑脂用量 (cm³) | 0.07 | 0.14 | 0.26 | 0.45 | — | |||
在滾珠軸承塗抹潤滑脂後，應沿導軌的整個長度移動滑塊，以便將潤滑劑塗抹到滑塊和導軌上。
補充潤滑間隔
補充潤滑間隔取決於許多變量，例如負載、工作環境、速度等，因此無法計算。因此應在較長時間內觀察潤滑點。
A) 使用油進行補充潤滑
可從 SCHNEEBERGER 訂購帶有 KLÜBER Structovis GHD 的補充潤滑套件，零件號 MNW。
補充潤滑套件（MNW），內容量 7 ml
前板上的兩個潤滑孔允許直接用油潤滑滾珠循環通道（見第 7.1.8 章）。確保兩個軌道都得到適當潤滑。
在潤滑過程中，應沿導軌的整個長度移動滑塊，以便將潤滑劑塗抹到滑塊和導軌上。
B) 使用潤滑脂進行補充潤滑
應使用無絨布將導軌軌道塗上一層薄薄的潤滑脂。然後應沿導軌的整個長度移動滑塊，以便將潤滑劑塗抹到滾珠軸承並沿導軌分佈。
16.3.4 MINISCALE PLUS 的潤滑
請參閱 SCHNEEBERGER 網站（www.schneeberger.com）下載部分中的 MINISCALE PLUS 安裝說明。
