AMS 3B Size 30 技術規格
Incremental Measuring System with Roller Profile - Size 30
導軌型式 AMS 3B S 30
注意：Size 30 僅提供 N 型導軌（標準型），無 C 型（蓋板型）。
| AMS 3B S 30-N |
|---|
 |
| 標準型 |

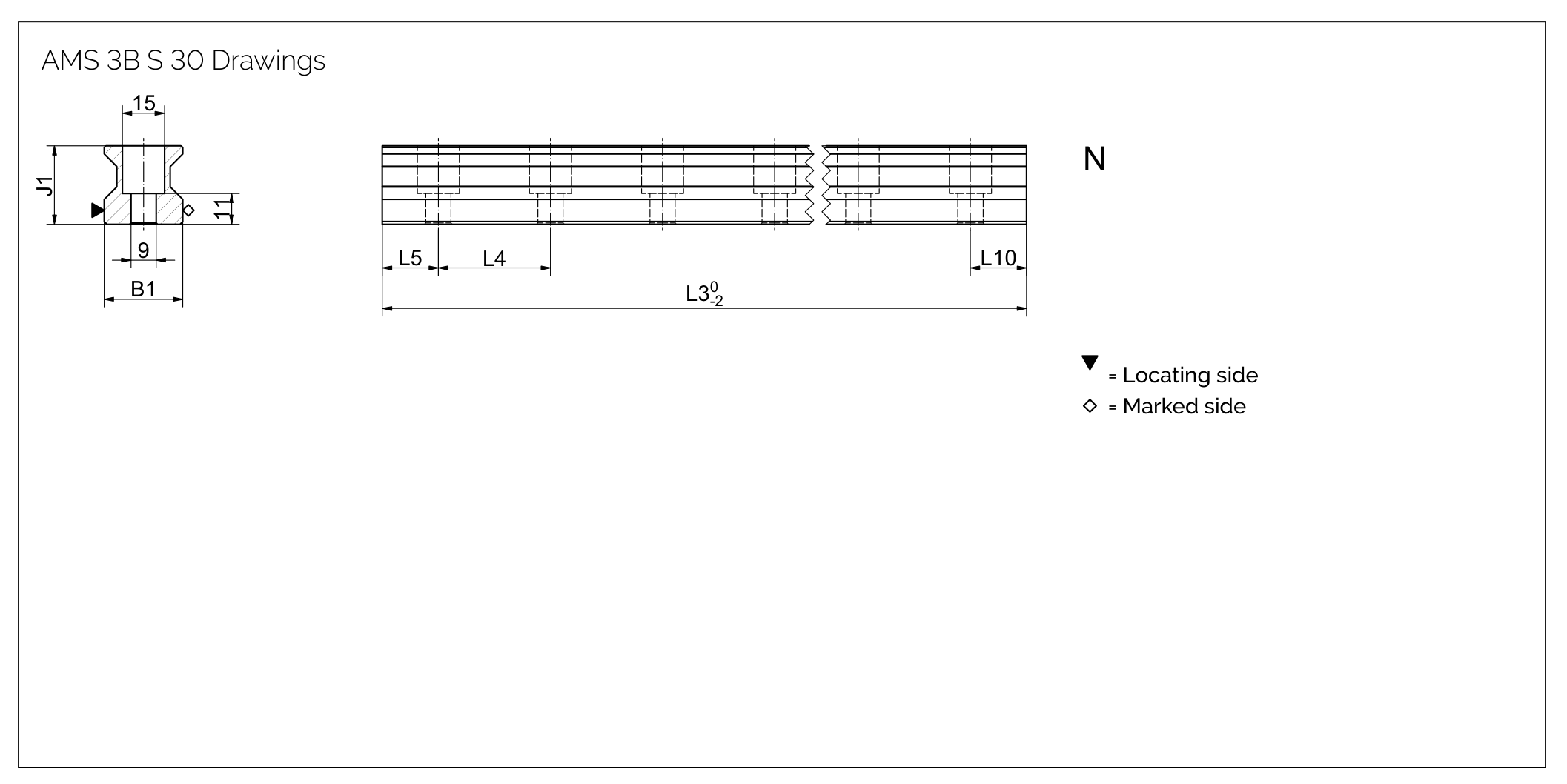

導軌尺寸圖 AMS 3B S 30
導軌規格
| 參數 | AMS 3B S 30-N |
|---|---|
| 軌道寬度 B1 (mm) | 28 |
| 軌道高度 J1 (mm) | 28 |
| 最大單件長度 L3 (mm) | 6000 |
| 固定孔間距 L4 (mm) | 40 |
| 首/末孔位置 L5/L10 (mm) | 18.5 |
| 軌道重量 (kg/m) | 4.6 |
滑塊型式 AMS 3B W 30
| W-A | W-B | W-C | W-D | W-F | W-G |
|---|---|---|---|---|---|
 |  |  |  |  |  |
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 | 短滑塊 窄法蘭 | 長滑塊 窄法蘭 |

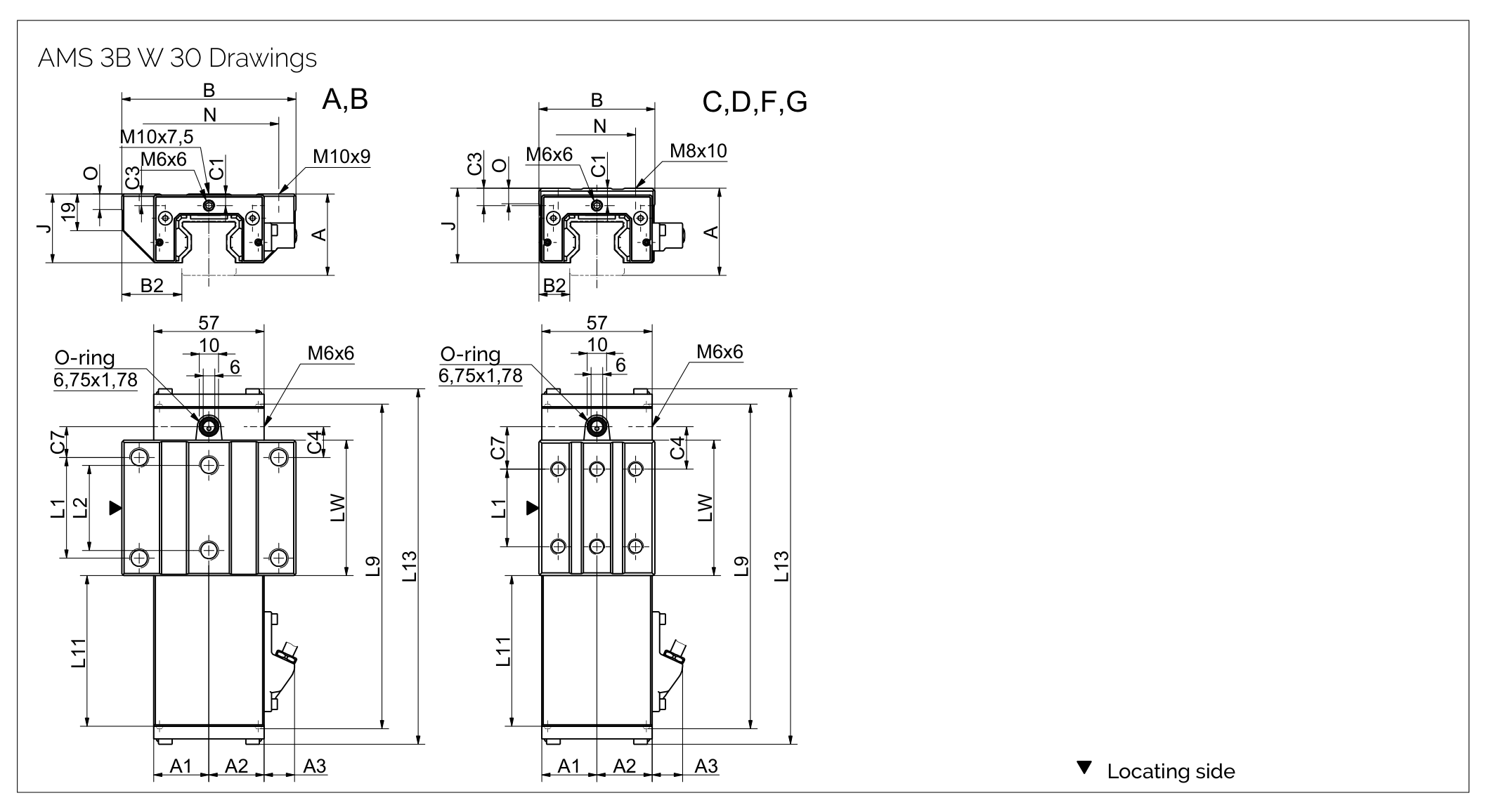

滑塊尺寸圖 AMS 3B W 30
滑塊規格 AMS 3B W 30
| 參數 | W 30-A | W 30-B | W 30-C | W 30-D | W 30-F | W 30-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 42 | 42 | 50 | 50 | 42 | 42 |
| 滑塊寬度 B (mm) | 90 | 90 | 60 | 60 | 60 | 60 |
| 滑塊高度 J (mm) | 35 | 35 | 43 | 43 | 35 | 35 |
| 滑塊長度 L (mm) | 88.5 | 117 | 88.5 | 117 | 88.5 | 117 |
| 滑塊重量 (kg) | 1.0 | 1.3 | 0.8 | 1.0 | 0.6 | 0.8 |
負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 74,500 | 32,000 | 1,263 | 1,005 |
| B / D / G | 96,000 | 42,500 | 1,709 | 1,478 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 信號週期 | 200 μm |
| 系統精度 | ±3 μm/m |
| 重複精度 | ±0.1 μm |
| 參考標記 | 每隔 50 mm |
| 最高速度 | 10 m/s |
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 30-N-G1-KC-R1-1500-18.5-18.5
AMS 3B 滑塊訂購代碼（類比輸出）
AMS 3B W 30-A-V0-S11-LV-AV
