AM 2.52 TYPE DSF

Double Nut with End Flange, driven nut - 雙螺帽帶端法蘭，驅動螺帽型

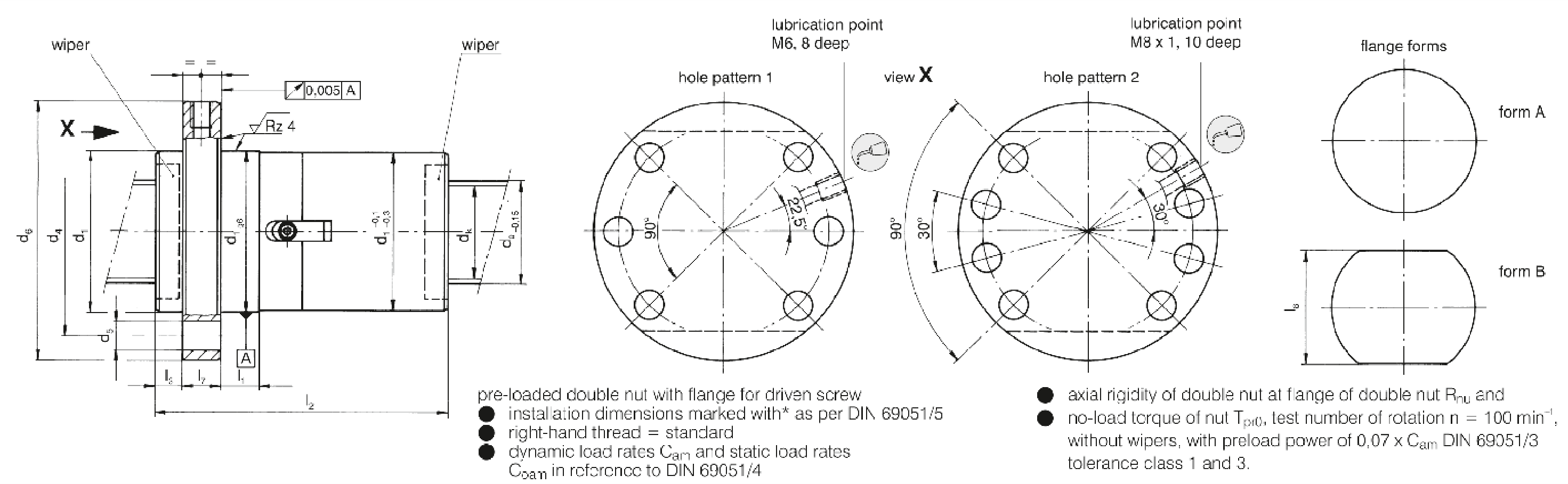

技術圖面

Technical Drawing

AM 2.52 TYPE DSF 技術圖面

說明

  • 驅動螺帽用預壓雙螺帽帶法蘭
  • 標註 * 的安裝尺寸符合 DIN 69051/5
  • 右旋螺紋 = 標準
  • 動態負載額定值 Cam 及靜態負載額定值 C0am 參照 DIN 69051/4
  • 螺帽軸向剛性 Rnu 及空載扭矩 Tpr0，測試轉速 n = 100 min-1（不含刮油器），預壓力為 0.07 × Cam，符合 DIN 69051/3 公差等級 1 和 3

規格表

型號 A/B 標稱 導程
P		 滾珠 芯徑 di 直徑 縱向尺寸 孔位 負載
螺紋數		 動態
額定負載		 靜態
額定負載		 螺帽
軸向剛性		 空載
扭矩
∅ d0 ∅ ∅ dk da ds l1 l2 l5 l7 l8 i Cam C0am Rnu Tpr0
mm mm mm mm mm mm mm mm mm mm mm mm kN kN kN/µm Nm
2.032.15.2.A □ 32 15* 6 26.3 56 71 9 86 136 20 10 14 1 3 47 60 0.5 0.6
2.032.20.2.A □ 32 20* 6 26.3 56 71 9 86 124 26 10 14 1 3 35 40 0.5 0.5
2.040.10.2.A □ 40 10* 6 34.3 63 78 9 93 131 16 10 14 2 4 62 104 1.1 0.8
2.040.15.1.A □ 40 15* 6 34.3 63 78 9 93 166 16 10 14 4 4 51 104 0.9 0.7
2.040.20.1.A □ 40 20* 6 34.3 63 78 9 93 173 25 10 14 3 4 50 77 1.0 0.8
2.040.20.2.A □ 40 20* 6 34.3 63 78 9 93 152 25 10 14 2 3 77 130 1.1 0.9
2.040.25.2.A □ 40 25* 6 34.3 70 78 9 90 168 25 10 14 2 2 58 66 0.7 0.7
2.040.30.2.A □ 40 30* 8 32.7 70 85 9 100 151 25 10 14 2 2 57 65 0.6 1.1
2.050.10.1.A □ 50 10* 6 44.3 75 93 9 100 178 24 10 16 5 5 57 66 0.8 0.8
2.050.15.1.A □ 50 15* 6 44.3 75 93 11 110 201 16 10 16 2 5 74 159 1.4 1.0
2.050.15.2.A □ 50 15 8 42.7 82 108 11 125 178 16 10 16 2 4 102 174 1.6 1.2
2.050.20.1.A □ 50 20* 6 44.3 75 93 11 110 211 16 10 16 2 4 62 127 1.1 1.1
2.050.20.2.A □ 50 20 8 42.7 82 108 11 125 213 16 10 16 2 4 100 174 1.4 1.6
2.050.20.3.A □ 50 20* 8 42.7 82 100 11 118 213 24 10 16 2 4 100 174 1.4 1.6
2.050.25.1.A □ 50 25 8 42.7 82 108 11 125 208 24 10 16 2 3 82 130 0.9 1.4
2.050.25.2.A □ 50 25* 8 42.7 82 100 11 118 208 24 10 16 2 3 82 130 0.9 1.4
2.050.30.1.A □ 50 30* 8 42.7 82 108 11 125 170 24 10 18 2 2 61 86 0.7 1.2
2.050.30.2.A □ 50 30 8 42.7 82 108 11 125 170 25 10 18 2 2 82 130 0.7 1.4
2.050.30.3.A □ 50 30* 8 42.7 82 100 11 118 170 25 10 18 2 2 82 130 0.7 1.4
2.063.10.1.A □ 63 10* 6 57.3 90 108 11 125 180 16 10 18 4 5 90 243 1.9 1.5
2.063.15.1.A □ 63 15* 6 57.3 90 108 11 125 212 16 10 18 4 5 78 202 1.3 1.5
2.063.15.2.A □ 63 15* 8 55.7 95 115 13.5 135 213 16 10 20 5 5 122 270 2.0 2.0
2.063.15.3.A □ 63 15* 10 53.7 95 125 13.5 145 211 16 10 20 5 5 180 350 2.1 3.0
2.063.20.1.A □ 63 20* 8 55.7 95 115 13.5 135 260 24 10 20 5 5 120 269 2.1 2.0
2.063.20.2.A □ 63 20* 10 53.7 105 125 13.5 145 259 24 12 20 5 5 176 349 2.1 3.0
2.063.25.1.A □ 63 25* 8 55.7 95 115 13.5 135 243 30 10 20 4 4 103 215 1.7 1.9
2.063.25.2.A □ 63 25* 10 53.7 105 125 13.5 145 257 30 12 20 4 4 150 279 1.7 2.9
2.063.30.1.A □ 63 30* 8 55.7 95 115 13.5 135 237 24 10 20 3 3 84 161 1.3 1.8
2.063.30.2.A □ 63 30* 10 53.7 105 125 13.5 145 211 24 12 20 2 2 123 208 1.3 2.0
2.063.40.1.A □ 63 40* 8 55.7 95 125 13.5 145 182 30 10 20 2 2 63 106 0.9 1.6
2.080.30.1.A □ 80 30* 12.7 68.0 125 145 17.5 165 304 25 15 25 3 4 228 449 1.7 5.0
2.080.40.1.A □ 80 40* 12.7 68.0 125 145 17.5 165 316 25 15 25 6 3 185 336 3.6 4.0
2.100.20.1.A □ 100 20* 12.7 88.0 150 176 17.5 202 380 24 15 30 4 6 319 838 3.8 6.5
2.100.30.1.A □ 100 30* 12.7 88.0 150 176 17.5 202 308 24 15 30 5 5 274 696 2.0 7.0
2.100.40.1.A □ 100 40* 12.7 88.0 150 176 17.5 202 388 24 15 30 3 4 262 715 3.0 6.5
2.125.40.1.A □ 125 40* 12.7 113.0 170 196 22 222 388 24 15 30 4 4 262 715 3.0 6.5

* 導程標註星號表示非標準導程組合 | 其他尺寸可依需求提供

單位說明

Units Reference

d0 標稱直徑 Nominal diameter [mm]
P 導程 Lead [mm]
dk 芯徑 Core diameter [mm]
Cam 動態負載額定值 Dynamic load rating [kN]
C0am 靜態負載額定值 Static load rating [kN]
Rnu 螺帽軸向剛性 Axial rigidity of nut [kN/µm]
Tpr0 空載扭矩 No-load torque [Nm]
i 負載螺紋數 Number of load carrying threads
