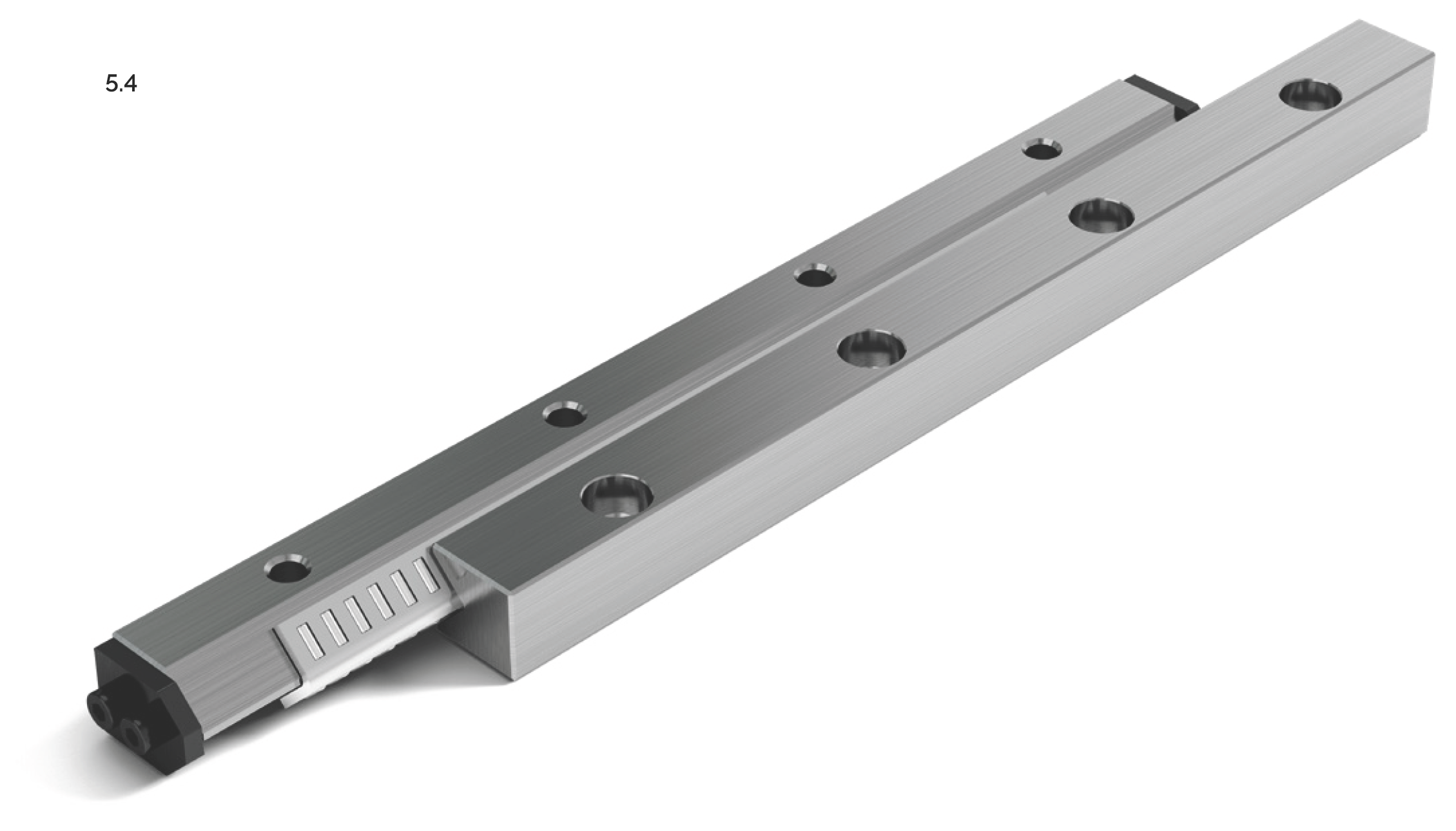

Type N/O
Type N/O 線性導軌配備滾針保持架，特別適合涉及高負載的應用。SCHNEEBERGER N/O 軸承由於採用複合保持架，具有較低的移動阻力。
基準數據
軌道和表面質量
- 研磨的支撐和/或定位表面和軌道（90° V 型）
使用材料（標準）
- 經淬硬的工具鋼 1.2842 製成的導軌，硬度 58 – 62 HRC
- 用於防腐蝕導軌的工具鋼 1.4034 和 1.4112
- 滾動元件由經淬硬的滾子軸承鋼製成，硬度 58 – 64 HRC
滾動元件
- 滾針
速度
- 1 m/s
加速度
- 50 m/s²
- 200 m/s² 採用保持架控制
精度
- Type N/O 線性導軌提供三種品質等級（見第 9 章）
工作溫度
- -40°C 至 +80°C

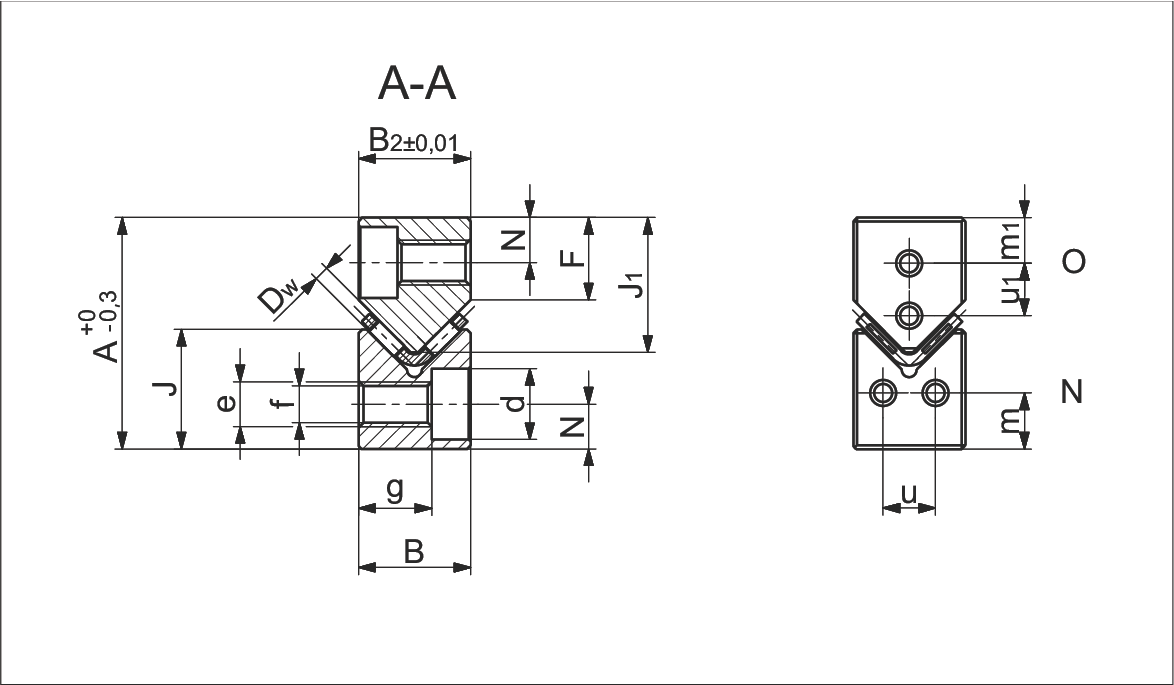

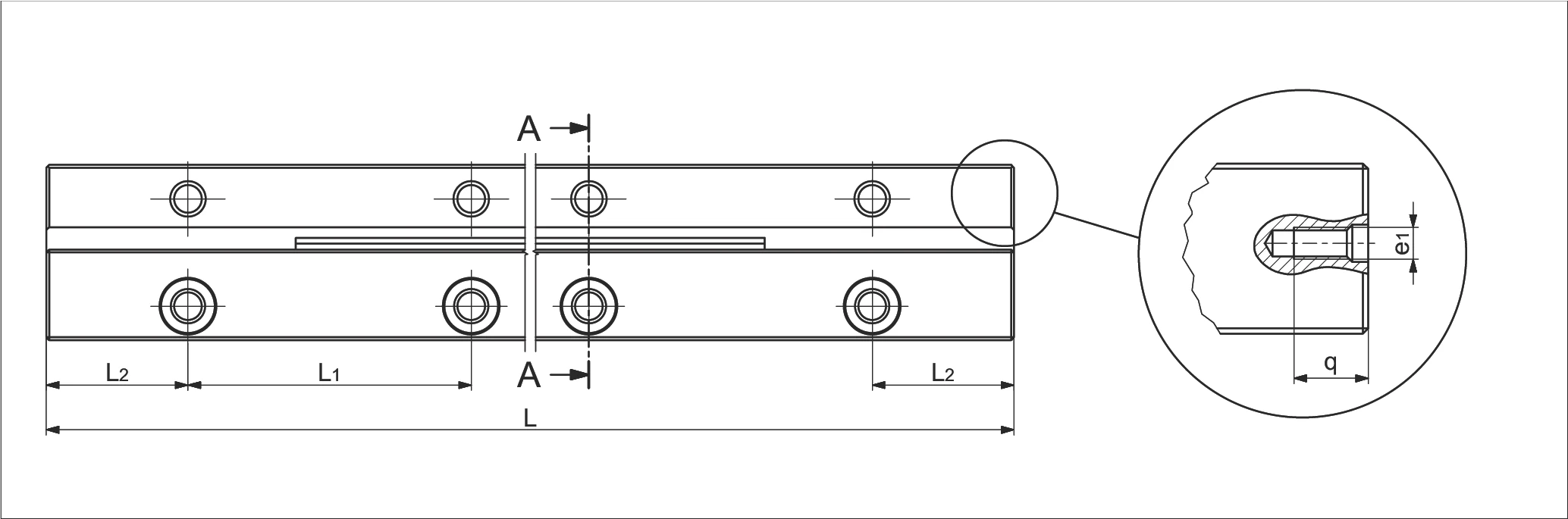

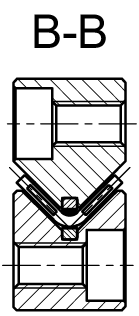

尺寸與負載能力 Type N/O
規格表 - Type N/O 62015
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | u | s | ||||
| N/O | 62015 | 100 | 164 | 15 | 11 | 4.5 | 7 | 25 | 18 | 2 | 6 | M3 | M6 | 5.2 | 7 | 7 | 7.5 | 9.5 | 9.8 | SQ SSQ RF EG ZG HA DU KZST | 保持架: - HW 10 端件: - GFN 62015 - GFO 62015 - GH 62015 - GH-A 62015 - GW 62015 - GW-A 62015 緊固螺絲: - GD 6 - GD 9 |
| 150 | 246 | ||||||||||||||||||||
| 200 | 328 | ||||||||||||||||||||
| 250 | 410 | ||||||||||||||||||||
| 300 | 492 | ||||||||||||||||||||
| 350 | 574 | ||||||||||||||||||||
| 400 | 656 | ||||||||||||||||||||
| 450 | 738 | ||||||||||||||||||||
| 500 | 820 | ||||||||||||||||||||
規格表 - Type N/O 92025
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | u | s | ||||
| N/O | 92025 | 200 | 695 | 22 | 15 | 6.8 | 10 | 44 | 24 | 2 | 10 | M4 | M8 | 10.5 | 10 | 11 | 15.8 | 24.5 | 9 | SQ SSQ RF EG ZG HA DU KZST | 保持架: - HW 15 - SHW 15 端件: - GFN 92025 - GFO 92025 - GH 92025 - GH-A 92025 - GW 92025 - GW-A 92025 緊固螺絲: - GD 9 - GD 2025 |
| 300 | 1030 | ||||||||||||||||||||
| 400 | 1373 | ||||||||||||||||||||
| 500 | 1717 | ||||||||||||||||||||
| 600 | 2035 | ||||||||||||||||||||
| 700 | 2370 | ||||||||||||||||||||
| 800 | 2709 | ||||||||||||||||||||
規格表 - Type N/O 2025
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | u | s | ||||
| N/O | 2025 | 200 | 924 | 25 | 16.8 | 7 | 11 | 50 | 28 | 2 | 11 | M6 | M10 | 10 | 11 | 12 | 18 | 29 | 8.5 | SQ SSQ RF EG ZG HA DU KZST | 保持架: - SHW 15 端件: - GFN 2025 - GFO 2025 - GH 2025 - GH-A 2025 - GW 2025 - GW-A 2025 緊固螺絲: - GD 2025 - GD 2535 |
| 300 | 1386 | ||||||||||||||||||||
| 400 | 1848 | ||||||||||||||||||||
| 500 | 2310 | ||||||||||||||||||||
| 600 | 2772 | ||||||||||||||||||||
| 700 | 3234 | ||||||||||||||||||||
| 800 | 3696 | ||||||||||||||||||||
| 900 | 4158 | ||||||||||||||||||||
| 1000 | 4620 | ||||||||||||||||||||
| 1100 | 5082 | ||||||||||||||||||||
| 1200 | 5544 | ||||||||||||||||||||
| 1400 | 6468 | ||||||||||||||||||||
| 1600 | 7392 | ||||||||||||||||||||
規格表 - Type N/O 2535
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | u | s | ||||
| N/O | 2535 | 300 | 1995 | 30 | 19.8 | 8 | 12 | 50 | 34 | 2.5 | 11 | M6 | M12 | 10.5 | 12 | 15 | 22 | 35 | 8 | SQ SSQ RF EG ZG HA DU KZST | 保持架: - HW 20 - SHW 20 端件: - GFN 2535 - GFO 2535 - GH 2535 - GH-A 2535 - GW 2535 - GW-A 2535 緊固螺絲: - GD 2535 - GD 3035 |
| 400 | 2660 | ||||||||||||||||||||
| 500 | 3325 | ||||||||||||||||||||
| 600 | 3990 | ||||||||||||||||||||
| 700 | 4655 | ||||||||||||||||||||
| 800 | 5320 | ||||||||||||||||||||
| 900 | 5985 | ||||||||||||||||||||
| 1000 | 6650 | ||||||||||||||||||||
| 1100 | 7315 | ||||||||||||||||||||
| 1200 | 7980 | ||||||||||||||||||||
| 1400 | 9310 | ||||||||||||||||||||
| 1600 | 10640 | ||||||||||||||||||||
規格表 - Type N/O 3045
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | u | s | ||||
| N/O | 3045 | 400 | 3660 | 35 | 22.8 | 9 | 14 | 50 | 40 | 3 | 12.5 | M6 | M14 | 10 | 16 | 18 | 25 | 42.5 | 9 | SQ SSQ RF EG ZG HA DU KZST | 保持架: - HW 25 - SHW 25 端件: - GFN 3045 - GFO 3045 - GH 3045 - GH-A 3045 - GW 3045 - GW-A 3045 緊固螺絲: - GD 3045 - GD 1435 |
| 500 | 4575 | ||||||||||||||||||||
| 600 | 5490 | ||||||||||||||||||||
| 700 | 6405 | ||||||||||||||||||||
| 800 | 7320 | ||||||||||||||||||||
| 900 | 8235 | ||||||||||||||||||||
| 1000 | 9150 | ||||||||||||||||||||
| 1100 | 9515 | ||||||||||||||||||||
| 1200 | 10980 | ||||||||||||||||||||
| 1400 | 12810 | ||||||||||||||||||||
| 1600 | 14640 | ||||||||||||||||||||
規格表 - Type N/O 3555
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | u | s | ||||
| N/O | 3555 | 500 | 6156 | 45 | 29 | 11 | 18 | 50 | 45 | 3.5 | 12 | M6 | M14 | 11 | 14 | 18 | 32.5 | 45 | 9 | SQ SSQ RF EG ZG HA DU KZST | 保持架: - HW 30 - SHW 30 端件: - GFN 3555 - GFO 3555 - GH 3555 - GH-A 3555 - GW 3555 - GW-A 3555 緊固螺絲: - GD 3555 - GD 1435 |
| 600 | 7387 | ||||||||||||||||||||
| 700 | 8618 | ||||||||||||||||||||
| 800 | 9850 | ||||||||||||||||||||
| 900 | 11081 | ||||||||||||||||||||
| 1000 | 12312 | ||||||||||||||||||||
| 1100 | 13543 | ||||||||||||||||||||
| 1200 | 14774 | ||||||||||||||||||||
| 1400 | 17237 | ||||||||||||||||||||
| 1600 | 19699 | ||||||||||||||||||||
(1) 列出的長度為標準長度；當然也可提供其他長度。最大長度見第 48 頁。
(2) B 表示單一導軌的寬度。B2 表示兩個導軌的總寬度。
(3) 附件選擇如下：保持架型號請參閱第 49 和 50 頁，端件請參閱第 51 和 52 頁，緊固螺絲請參閱第 52 頁。
最大長度 Type N/O
下表顯示不同品質等級和材料的 Type N/O 最大長度。
| Type / Size | 品質等級 (見第 9 章) | 標準材料最大長度 (mm) | 防腐蝕材料最大長度 (mm) |
|---|---|---|---|
| N/O 62015 | NQ | 1,500 | 900 |
| SQ | 1,200 | ||
| SSQ | |||
| N/O 92025 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 2025 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 2535 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 3045 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 3555 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ |
導軌倒角
下表顯示導軌倒角的詳細資訊。請注意，零件號和公司標誌標記在參考面和支撐表面的相對位置。
| Type / Size | 基準邊緣倒角 (mm) |
|---|---|
| N/O 62015 | 0.5 × 45° |
| N/O 92025 | 0.5 × 45° |
| N/O 2025 | 0.5 × 45° |
| N/O 2535 | 0.5 × 45° |
| N/O 3045 | 1.0 × 45° |
| N/O 3555 | 1.0 × 45° |
Type N/O 附件
滾針保持架 Type SHW
設計：
- 滾針固定於塑膠中，提供較低的位移力和更平穩的運行
安裝方法：
- 適用於一般應用和某些超程保持架應用
材料：
- 不鏽鋼和塑膠 PA 12 GF 30%
相容於：
- 線性導軌 Type N/O 92025, 2025, 2535, 3045, 3555
| Type | Size | Dw | Lw | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|
| SHW | 15 | 6.8 | 14 | 4 | 2.9 | 750 | 922.50 | 1,500 | N/O 92025 和 2025 |
| 20 | 9.8 | 19 | 4.75 | 3.4 | 1,375 | 1,691.25 | 1,500 | N/O 2535 | |
| 25 | 13.8 | 25 | 5.2 | 3.6 | 2,350 | 2,890.50 | 1,500 | N/O 3045 | |
| 30 | 17.8 | 30 | 6.1 | 4.3 | 3,600 | 4,428.00 | 1,500 | N/O 3555 |

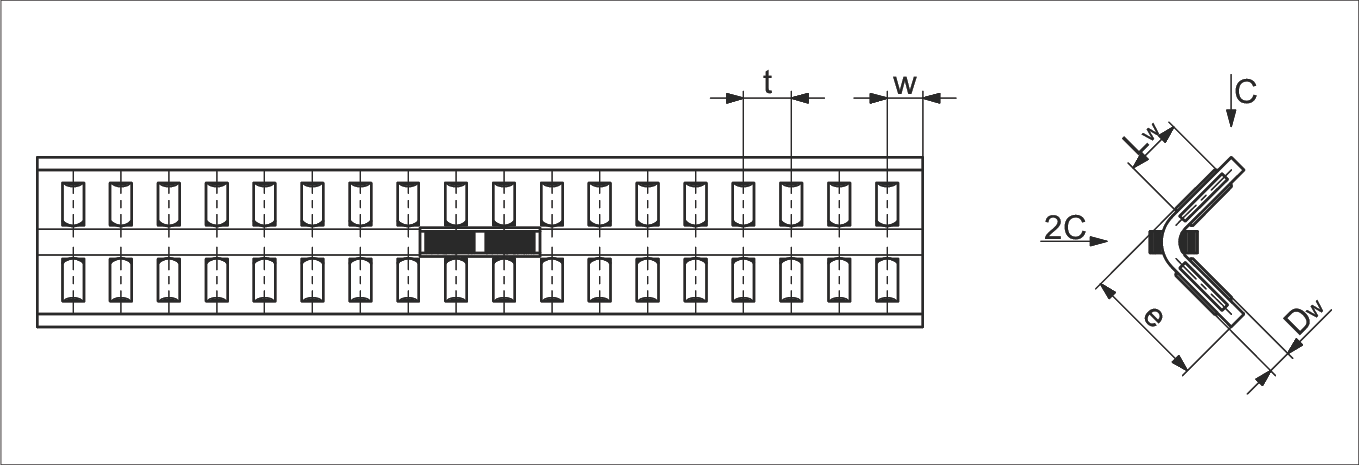

滾針保持架 Type SHW with KZST
說明：
- 有關保持架控制的詳細資訊列於第 7.9 章
設計：
- 滾針固定於塑膠中，提供較低的位移力和更平穩的運行
安裝方法：
- 適用於一般應用和某些超程保持架應用
材料：
- 不鏽鋼和塑膠 PA 12 GF 30%
| Type | Size | Dw | Lw | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|
| SHW | 15 | 6.8 | 14 | 4 | 2.9 | 750 | 922.50 | 1,500 | N/O 92025 和 2025 |
| 20 | 9.8 | 19 | 4.75 | 3.4 | 1,375 | 1,691.25 | 1,500 | N/O 2535 | |
| 25 | 13.8 | 25 | 5.2 | 3.6 | 2,350 | 2,890.50 | 1,500 | N/O 3045 | |
| 30 | 17.8 | 30 | 6.1 | 4.3 | 3,600 | 4,428.00 | 1,500 | N/O 3555 |
滾針保持架 Type HW
設計：
- 滾針固定
安裝方法：
- 適用於一般應用和某些超程保持架應用
材料：
- 標準：Size HW 10 由工具鋼製成
- 所有其他尺寸為鋁材
選項：
- 所有保持架均可提供鋼材版本
| Type | Size | Dw | Lw | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|
| HW | 10 | 4.8 | 10 | 4 | 3 | 530 | 651.90 | 1,980 | N/O 62015 |
| 15 | 6.8 | 14 | 4.5 | 3.5 | 750 | 922.50 | 1,950 | N/O 92025 | |
| 16 | 8.8 | 16 | 3.8 | 2.8 | 970 | 1,193.10 | 1,990 | N/O 2025 | |
| 20 | 9.8 | 20 | 5.5 | 4 | 1,375 | 1,691.25 | 1,970 | N/O 2535 | |
| 25 | 13.8 | 25 | 6 | 4.5 | 2,350 | 2,890.50 | 1,940 | N/O 3045 | |
| 30 | 17.8 | 30 | 7 | 5 | 3,600 | 4,428.00 | 1,980 | N/O 3555 |
滾針保持架 Type HW 帶保持架控制 (KZST)
注意：
- 保持架控制的詳細資訊請參閱第 7.9 章
設計：
- 滾針固定
安裝方法：
- 適用於一般應用和某些超程保持架應用
材料：
- 標準：Size HW 10 由工具鋼製成
- 所有其他尺寸為鋁材
選項：
- 所有保持架均可提供鋼材版本
| Type | Size | Dw | Lw | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|
| HW | 10 | 4.8 | 10 | 4 | 3 | 530 | 651.90 | 1,980 | N/O 62015 |
| 15 | 6.8 | 14 | 4.5 | 3.5 | 750 | 922.50 | 1,950 | N/O 92025 | |
| 16 | 8.8 | 16 | 3.8 | 2.8 | 970 | 1,193.10 | 1,990 | N/O 2025 | |
| 20 | 9.8 | 20 | 5.5 | 4 | 1,375 | 1,691.25 | 1,970 | N/O 2535 | |
| 25 | 13.8 | 25 | 6 | 4.5 | 2,350 | 2,890.50 | 1,940 | N/O 3045 | |
| 30 | 17.8 | 30 | 7 | 5 | 3,600 | 4,428.00 | 1,980 | N/O 3555 |

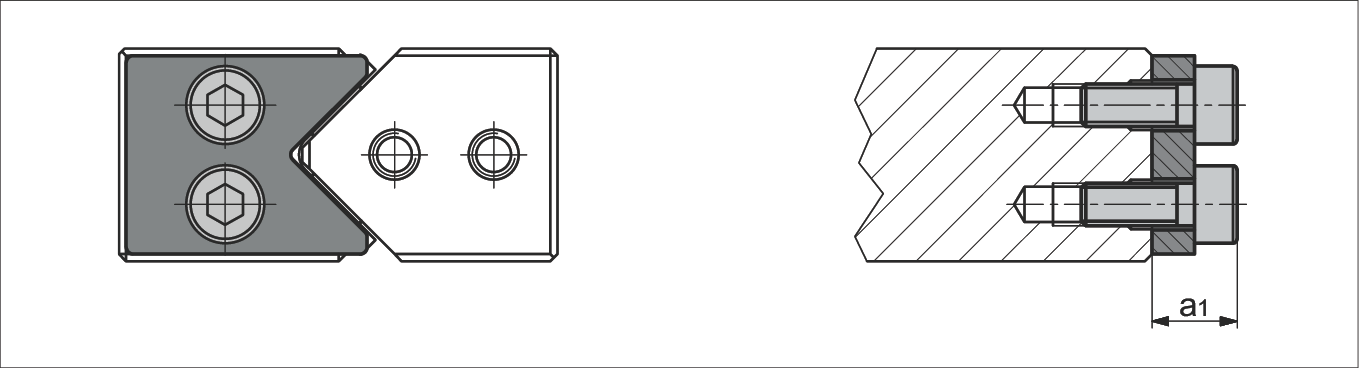

端件 Type GH
特殊功能：
- 用於超程保持架
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 6 | 7 | 10 | 10 | 10 | 11 |

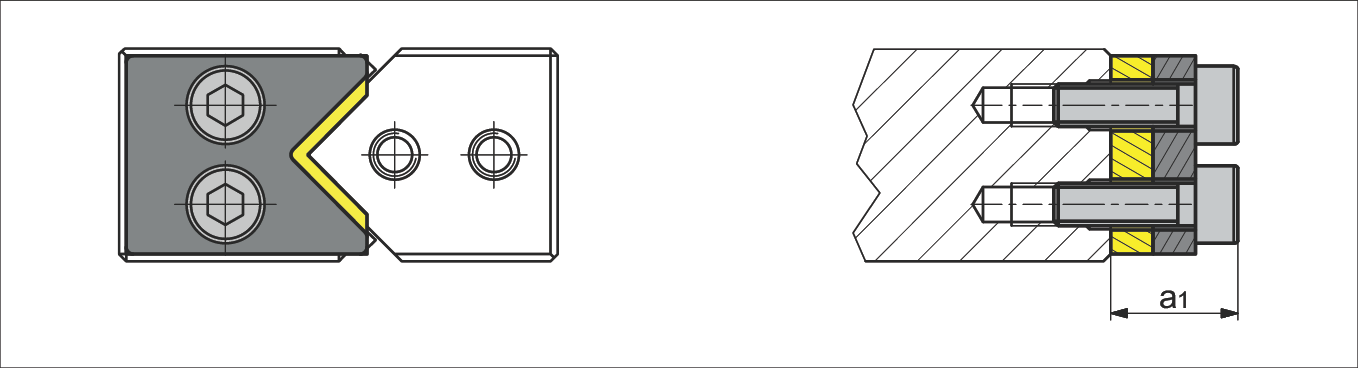

端件 Type GH-A
特殊功能：
- 毛氈刮片
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 9 | 10 | 13 | 13 | 13 | 14 |

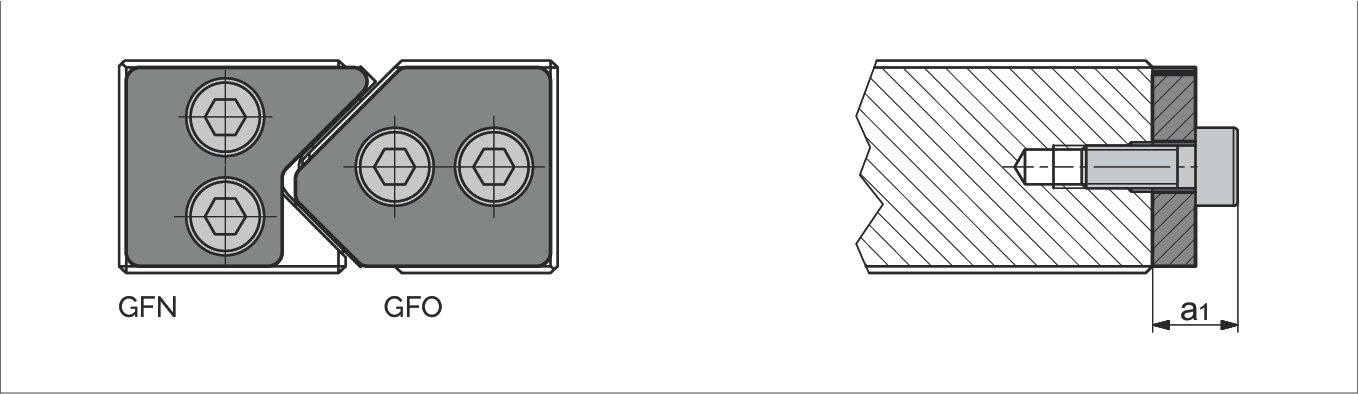

端件 Type GFN/GFO
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 6 | 7 | 10 | 10 | 10 | 11 |

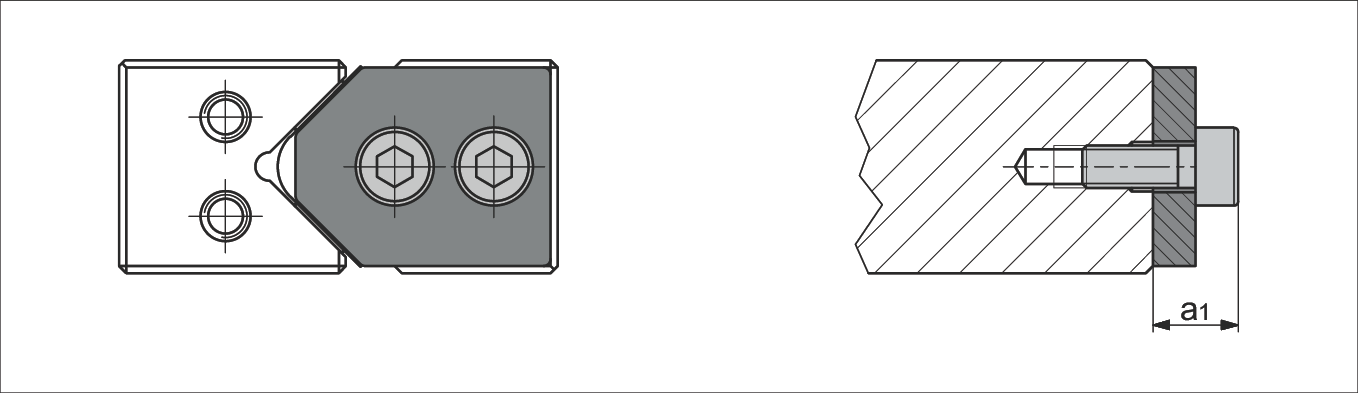

端件 Type GW
特殊功能：
- 用於超程保持架
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 6 | 7 | 10 | 10 | 10 | 11 |

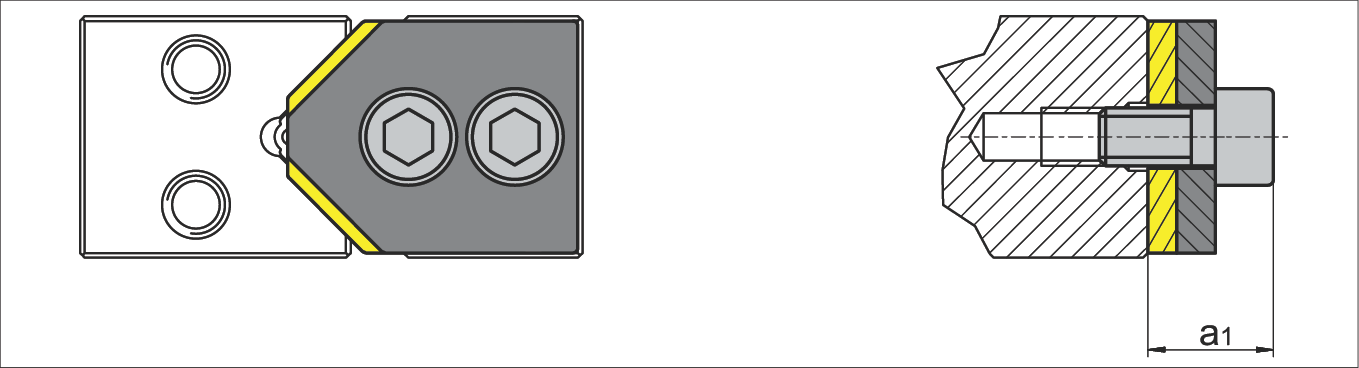

端件 Type GW-A
特殊功能：
- 毛氈刮片
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 9 | 10 | 13 | 13 | 13 | 14 |
細軸緊固螺絲 Type GD 6 至 GD 1435
特殊功能：
- 用於補償孔距差異
相容於：
- 線性導軌 Type N/O 62015 至 N/O 3555
| Type | Size | L | b | b1 | d1 | d2 | d3 | k | s | 最大緊固扭矩 Ncm(1) | 相容的導軌尺寸 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (情況 1) | (情況 2) | |||||||||||
| GD | 6 | 20 | 8 | 12 | M5 | 8 | 3.9 | 5 | 4 | 463 | N/O 62015 | - |
| 9 | 30 | 12 | 18 | M6 | 9 | 4.6 | 6 | 5 | 762 | N/O 92025 | N/O 62015 | |
| 2025 | 35 | 16 | 19 | M8 | 11.3 | 6.25 | 8 | 6 | 1838 | N/O 2025 | N/O 92025 | |
| 2535 | 40 | 18 | 22 | M10 | 13.9 | 7.9 | 10 | 8 | 3674 | N/O 2535 | N/O 2025 | |
| 3045 | 50 | 25 | 25 | M12 | 15.8 | 9.6 | 12 | 10 | 6579 | N/O 3045 | N/O 2535 | |
| 3555 | 60 | 25 | 35 | M12 | 15.8 | 9.6 | 12 | 12 | 6579 | N/O 3555 | N/O 2535 | |
| 1435 | 90 | 27 | 63 | M14 | 19.5 | 11.2 | 14 | 12 | 10631 | - | N/O 3045 & N/O 3555 | |
(1) 緊固扭矩適用於抗拉強度 > 360 N/mm² 的材料
