MR Size 25 技術規格

緊湊空間的中等負載應用

導軌型式 MR S 25

MR S 25-N MR S 25-ND MR S 25-NU MR S 25-C MR S 25-CD
MR S 25-N MR S 25-ND MR S 25-NU MR S 25-C MR S 25-CD
標準型
上方鎖固		 標準型，全硬化
Through-hardened		 底部螺孔型
下方鎖固		 蓋板型
For cover strip		 全硬化蓋板型
Through-hardened

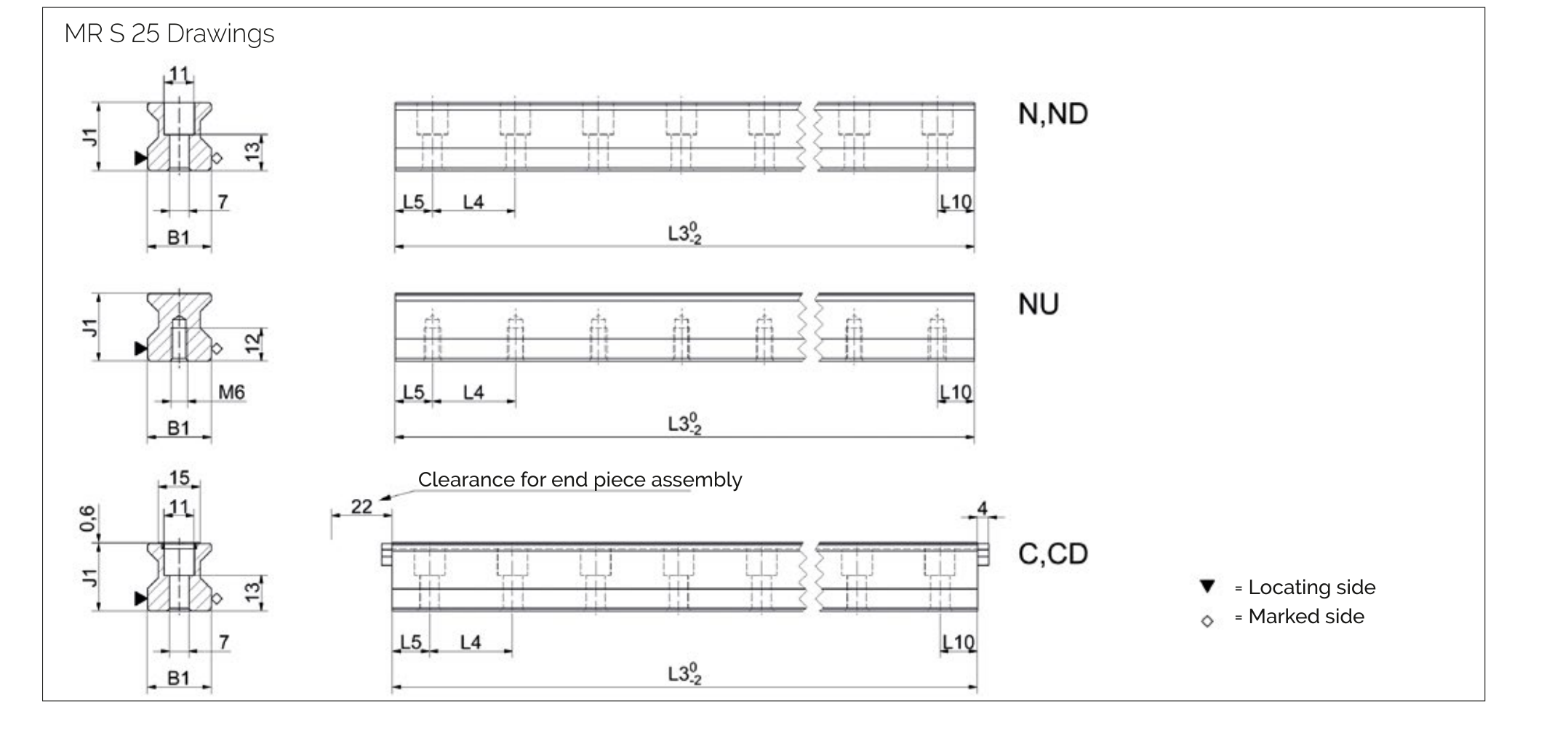

導軌尺寸圖 MR S 25

MR S 25 導軌尺寸圖
MR S 25 導軌尺寸圖

導軌規格 MR S 25

參數 MR S 25-N MR S 25-ND MR S 25-NU MR S 25-C MR S 25-CD
軌道寬度 B1 (mm) 23 23 23 23 23
軌道高度 J1 (mm) 24.5 24.5 24.5 24.5 24.5
最大單件長度 L3 (mm) 6000 1500 6000 3000 1500
固定孔間距 L4 (mm) 30 30 30 30 30
首/末孔位置 L5/L10 (mm) 13.5 13.5 13.5 13.5 13.5
單位重量 (kg/m) 3.4 3.4 3.8 3.3 3.3

型號說明

  • N = 標準型 (上方鎖固)
  • ND = 標準型，全硬化 (Through-hardened)
  • NU = 底部螺孔型 (下方鎖固)
  • C = 蓋板型 (For cover strip)
  • CD = 全硬化蓋板型 (Through-hardened)

滑塊型式 MR W 25

MR W 25-A MR W 25-B MR W 25-C MR W 25-D MR W 25-E MR W 25-F MR W 25-G
MR W 25-A MR W 25-B MR W 25-C MR W 25-D MR W 25-E MR W 25-F MR W 25-G
標準型
Standard		 標準加長型
Standard long		 高扁型
High/flat		 高扁加長型
High/flat long		 側向鎖固
Side fixing		 扁型
Flat		 扁加長型
Flat long

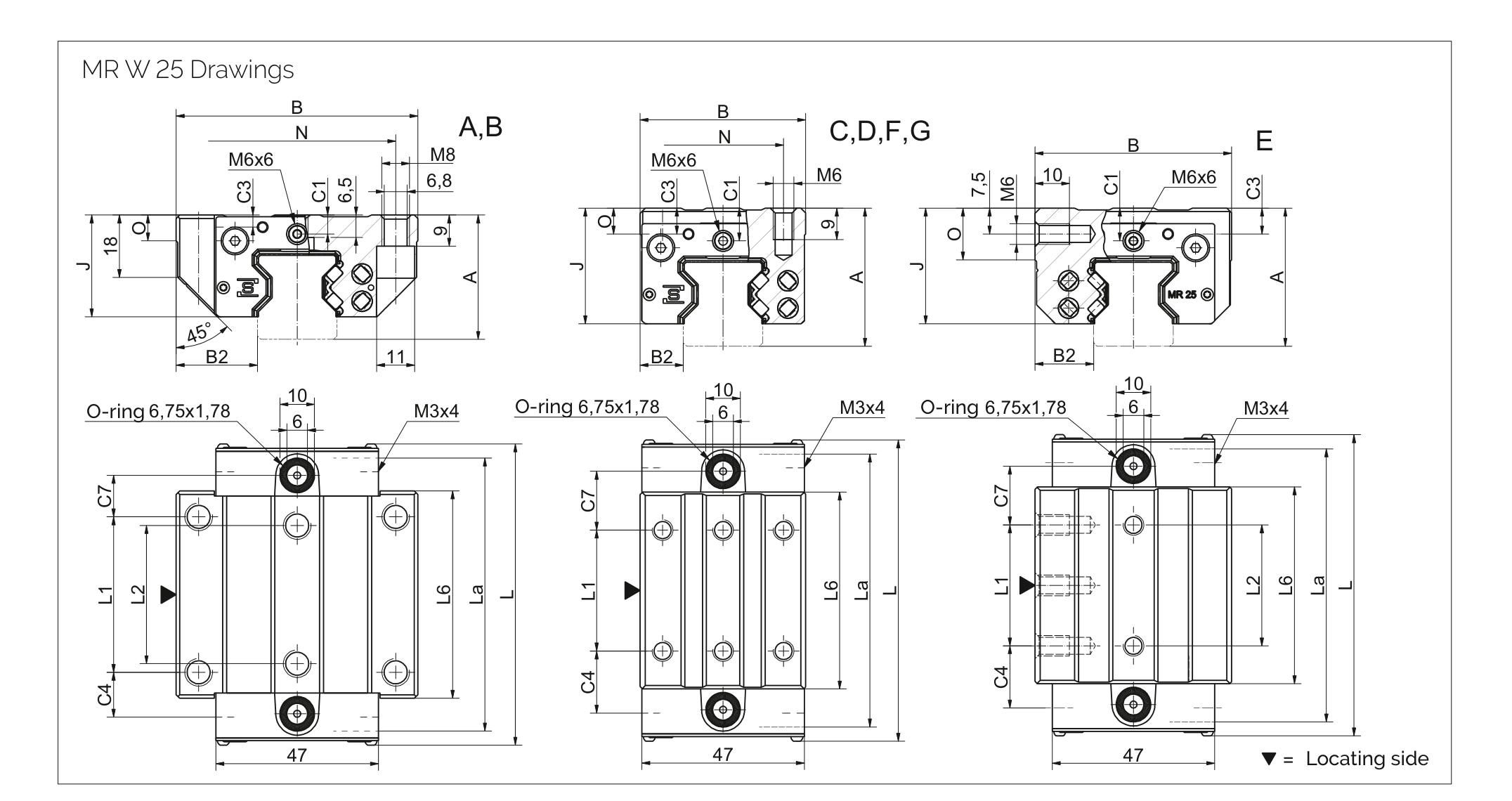

滑塊尺寸圖 MR W 25

MR W 25 滑塊尺寸圖
MR W 25 滑塊尺寸圖

滑塊規格 MR W 25

參數 MR W 25-A MR W 25-B MR W 25-C MR W 25-D MR W 25-E MR W 25-F MR W 25-G
系統高度 A (mm) 36 36 40 40 40 36 36
滑塊寬度 B (mm) 70 70 48 48 57 48 48
定位面距 B2 (mm) 23.5 23.5 12.5 12.5 17 12.5 12.5
滑塊高度 J (mm) 29.5 29.5 33.5 33.5 33.5 29.5 29.5
滑塊長度 L (mm) 88 110 88 110 88 88 110
橫向刮油器間距 La (mm) 83 106 83 106 83 83 106
外側固定孔間距 L1 (mm) 45 45 35 50 35 35 50
內側固定孔間距 L2 (mm) 40 40 — — 35 — —
鋼體長度 L6 (mm) 60 79.4 57 79.4 57 57 79.4
側向固定孔間距 N (mm) 57 57 35 35 — 35 35
參考面高度 O (mm) 7.5 7.5 7.5 7.5 15 7.5 7.5
滑塊重量 (kg) 0.7 0.9 0.6 0.7 0.7 0.5 0.6

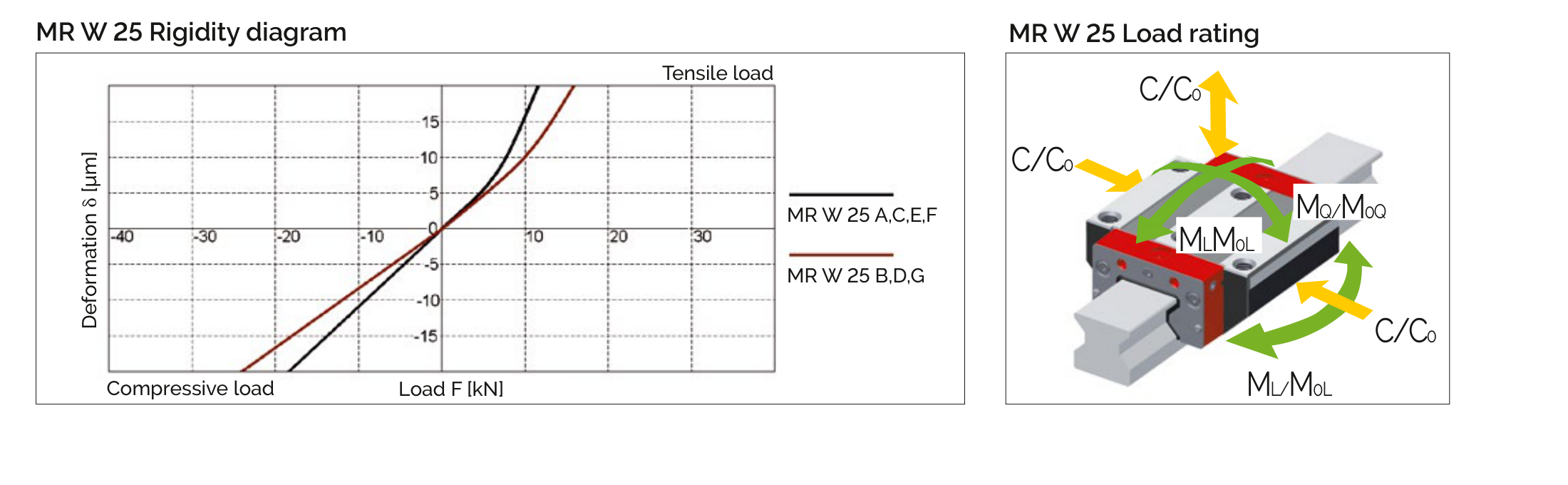

剛性曲線與負載額定圖

MR W 25 剛性曲線與負載額定圖
MR W 25 剛性曲線圖 (Rigidity Diagram) 與負載額定圖 (Load Rating)

負載額定值

滑塊型式 C₀ 靜負載 (N) C₁₀₀ 動負載 (N) M₀Q 靜橫向力矩 (Nm) M₀L 靜縱向力矩 (Nm) MQ 動橫向力矩 (Nm) ML 動縱向力矩 (Nm)
A / C / E / F 49,800 27,700 733 476 408 264
B / D / G 70,300 39,100 1,035 936 575 520

負載額定值說明

  • C₀ = 靜態負載額定值 (Static load capacity) - 產生永久變形的最大允許負載
  • C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命的負載
  • M₀Q / MQ = 橫向力矩 (Cross moment) - 繞行程軸旋轉
  • M₀L / ML = 縱向力矩 (Longitudinal moment) - 繞垂直軸旋轉

可用選項

精度等級 (Accuracy Classes)

精度等級 滑塊與軌道公差 A/B2 配對滑塊最大差值 ΔA/ΔB2 標準滑塊最大差值
G0 超高精度 (Highly accurate) ± 5 µm 3 µm 10 µm
G1 高精度 (Very accurate) ± 10 µm 5 µm 20 µm
G2 精密級 (Accurate) ± 20 µm 7 µm 40 µm
G3 標準級 (Standard) ± 30 µm 25 µm 60 µm

預壓等級 (Preload Classes)

預壓等級 預壓力 (% of C₀) 適用場合
V0 極輕預壓 0-2% 極低摩擦、均勻負載、最小振動
V1 輕預壓 3% 低摩擦、均勻負載、輕微振動
V2 中預壓 8% 高剛性、中等變化負載和振動
V3 高預壓 13% 最高剛性、衝擊負載、劇烈變化負載

潤滑油孔位置 (Lubrication Connections)

潤滑位置 S10-S23
潤滑位置 S10, S11, S12, S13, S20, S21, S22, S23
潤滑位置 S32-S43
潤滑位置 S32, S33, S42, S43
代碼 位置 說明
S10左前中央 (Left center)前板左側中央位置
S11頂部中央 (Top center)滑塊頂部中央
S12左上 (Top left)滑塊頂部左側
S13左下側 (Lower left side)滑塊左側下方
S20右前中央 (Right center)前板右側中央位置
S21後部中央 (Rear center)後板中央位置
S22右上 (Top right)滑塊頂部右側
S23右下側 (Lower right side)滑塊右側下方
S32左上側 (Upper left side)滑塊左側上方
S42右上側 (Upper right side)滑塊右側上方
S98特殊位置 (Special)依客戶需求指定
S99特殊位置 (Special)依客戶需求指定

潤滑出廠狀態 (Lubrication as Delivered)

代碼 類型 說明 適用場合
LN油保護 (Oil protect)輕微上油安裝後會持續供油的應用
LG油脂保護 (Grease protect)薄層油脂安裝後會持續供油脂的應用
LV全油脂填充 (Full greasing)完整油脂填充手動潤滑的應用

表面處理 (Coating)

代碼 類型 特點
—標準 (無塗層)標準鋼材表面
CN硬鉻鍍層 (Hard chromium)優異防腐蝕、高耐磨性、良好緊急運行特性

參考面位置 (Reference Side)

R1 - 參考面在底部 (Ref. at bottom) R2 - 參考面在頂部 (Ref. on top)

訂購代碼範例

導軌訂購代碼

MR S 25-N-G1-KC-R1-600-13.5-13.5-CN

  • MR S 25 = MONORAIL 導軌 Size 25
  • N = 標準型
  • G1 = 高精度
  • KC = 固定孔帶沉頭
  • R1 = 參考面在底部
  • 600 = 軌道長度 600mm
  • 13.5-13.5 = 首末孔位置
  • CN = 硬鉻鍍層

滑塊訂購代碼

MR W 25-A-G1-V2-R1-CN-S11-LV

  • MR W 25 = MONORAIL 滑塊 Size 25
  • A = 標準型
  • G1 = 高精度
  • V2 = 標準預壓 (4% C₀)
  • R1 = 參考面在底部
  • CN = 硬鉻鍍層
  • S11 = 潤滑孔位置頂部中央
  • LV = 全油脂填充出廠
