概述 (General)
通過純感應式量測系統，可實現最高系統精度達 ±1μm 弧長（Bogenlänge / arc length）。
量測系統由帶有絕對編碼的固體量測環以及帶有感測器和評估電子設備的量測頭組成。根據要求，可使用單頭或多頭掃描器。量測環直接安裝在軸承內環上。
整合式量測系統適用於尺寸 150 至 650。對於某些尺寸，整體高度大於無量測系統的標準軸承（詳見產品表）。量測頭直接安裝在外環上；可徑向或軸向安裝。徑向安裝時，氣隙調整通過外環的外殼直徑進行，無需複雜的量測間隙設置。
特點 (Characteristics)
尺寸與編碼
- 可用尺寸 150 至 650 mm
- 絕對式編碼 (Absolute)
量測頭
- 單頭和多頭掃描器可選
- 多頭掃描消除偏心和徑向跳動誤差
環境性能
- 防塵等級 IP67
- 抗磁場干擾
- 工作溫度 -10°C 至 +100°C
控制系統整合
- 適用於高速應用
- 支援大多數 CNC 控制系統接口
- 與 AMO 直接合作，實現快速連接
絕對式系統優勢：開機即知位置，無需參考行程。系統持續向控制系統提供恆定的絕對位置信息。

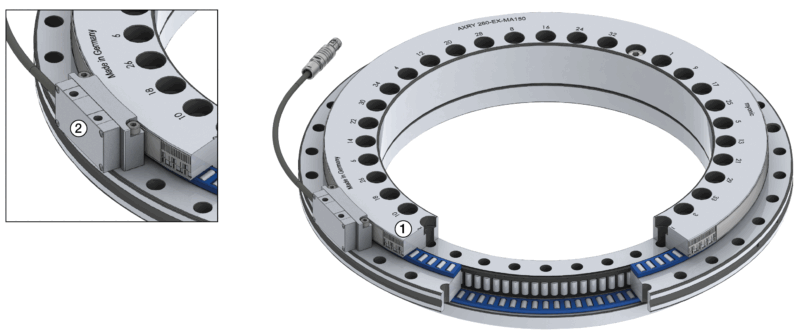

單頭量測（軸向）
Single-head Measurement (Axial)
| 編號 | 組件 | 說明 |
|---|---|---|
| 1 | AXRY-MA | 帶量測環的軸承 |
| 2 | 量測頭 (Measuring Head) | 軸向安裝的感應式量測頭 |

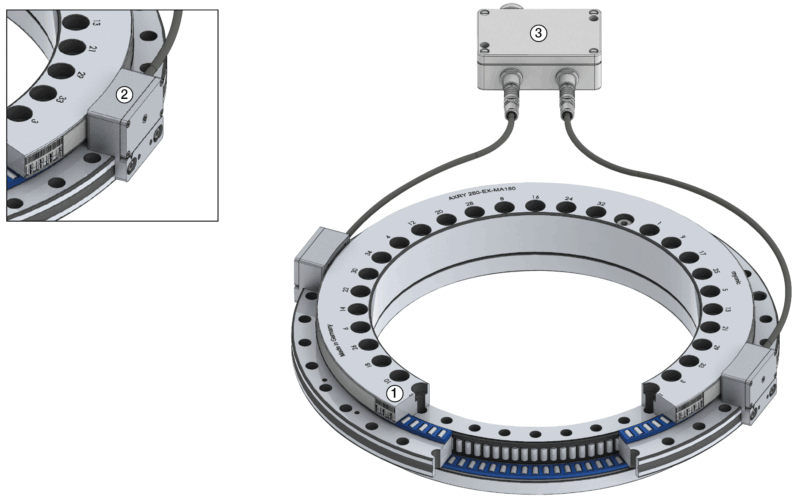

雙頭量測（徑向）
Double-head Measurement (Radial)
| 編號 | 組件 | 說明 |
|---|---|---|
| 1 | AXRY-MA | 帶量測環的軸承 |
| 2 | 量測頭 (Measuring Head) | 徑向安裝的感應式量測頭 |
| 3 | MHSA 評估電子設備 | 多頭系統絕對式信號處理單元 |
徑向安裝優勢：量測頭安裝在軸承外環的外殼表面上。這意味著量測頭和量測環之間的氣隙複雜調整不再需要。
絕對式量測頭距離板建議
Recommendation Distance Plates for Absolute Measuring Heads
如果您想將絕對式量測頭直接安裝到軸承外環上，則需要距離板。軸承外環上已有間距為 51mm 的 M4 螺紋。這些螺紋適用於絕對式量測頭以及距離板安裝。
為使絕對式量測頭能夠在正確位置進行量測，必須使用距離板調整距離 DP-H。
DP-H：距離板高度（用於調整量測頭與量測環之間的軸向距離）
| 軸承型號 | 尺寸範圍 | DP-H (mm) |
|---|---|---|
| AXRY | 180-395 | 不需要距離板 |
| AXRY | 460 | 3 |
| AXRY | 580 | 3 |
| AXRY | 650 | 15 |
注意：對於 AXRY 180-395 尺寸範圍，絕對式量測頭可直接安裝，無需距離板。
MA vs MI 系統對比
| 特性 | MA (絕對式) | MI (增量式) |
|---|---|---|
| 最大精度 | ±1 μm | ±2 μm |
| 開機位置 | 立即獲知 | 需參考行程 |
| 量測環高度 | 14 mm | 10 mm |
| 距離板需求 | 僅大尺寸需要 | 所有尺寸需要 |
| 徑向安裝 | 簡化氣隙調整 | 需要距離板 |
