13.10 安裝指南 | SCHNEEBERGER 線性軸承

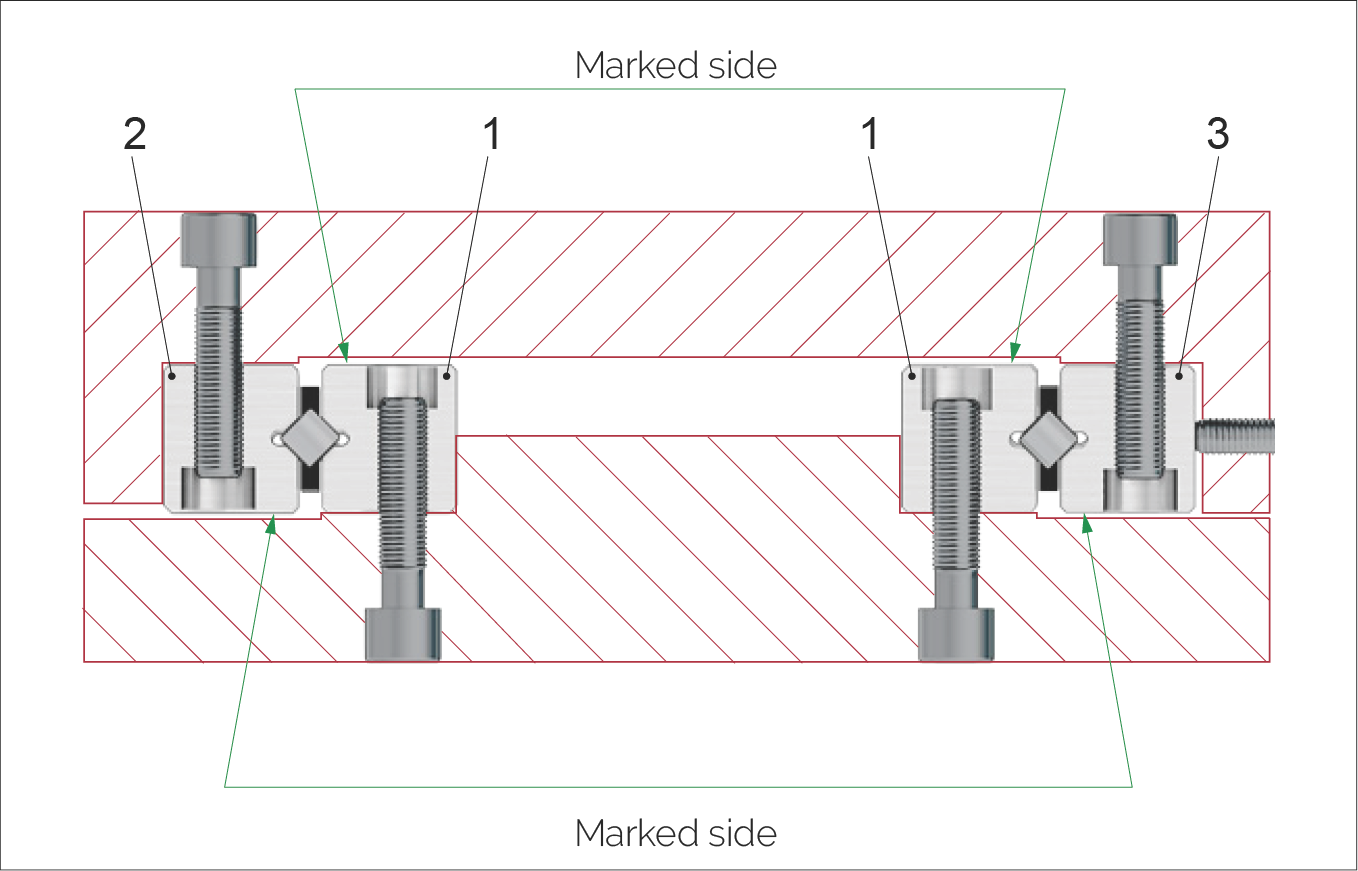

線性導軌安裝橫截面圖 - 標記側示意

線性導軌

透過仔細、清潔的準備工作和逐步的方法，採用合理的程序，您將能夠實現完美的導軌系統。

以下安裝說明適用於所有類型的 SCHNEEBERGER 線性導軌。

準備工作

為了保證導軌的完美支撐，任何殘留的毛刺或凸起都應使用細磨石去除。
在安裝前，線性導軌和支撐表面應進行清潔。通過隨後的輕度潤滑，它們將受到保護，免受任何後續損壞。
導軌的標記側不得用作支撐表面！

長導軌或多段導軌的提示：
由於導軌的孔公差，支撐表面上的固定孔應根據線性導軌中的孔進行鑽孔。通過使用帶有細軸的固定螺絲，孔間距的差異也可以得到調整（見第 5 章）。

步驟 1

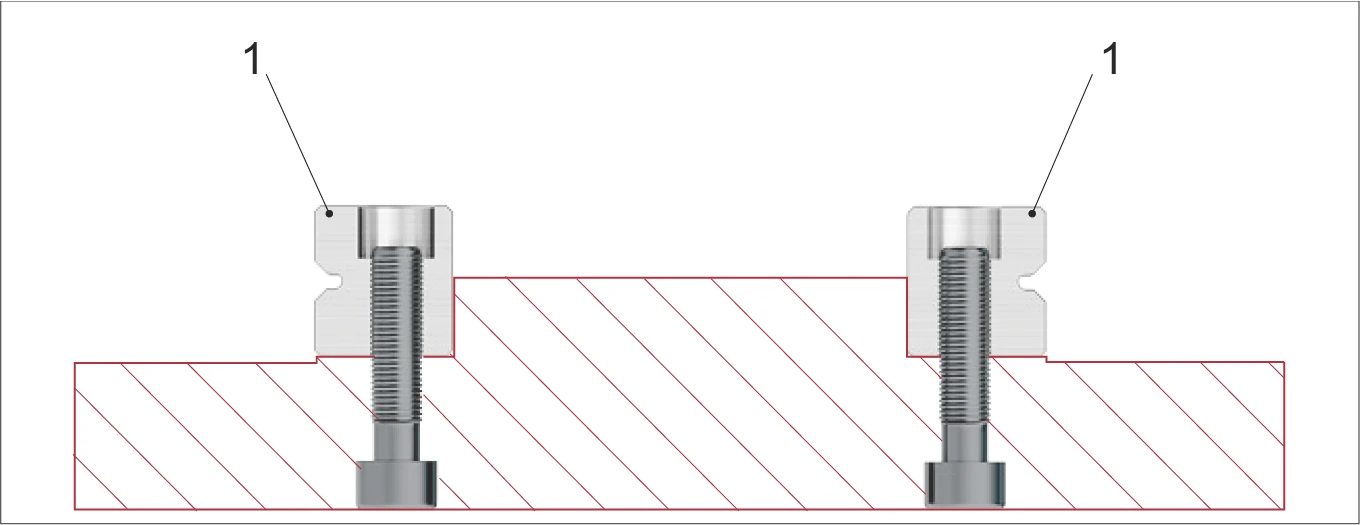

安裝固定線性導軌對

固定的線性導軌對 (1) 使用適當的夾持元件壓在支撐件上，並擰緊固定螺絲（使用扭力扳手！有關擰緊扭矩，請參見第 13.5 章）。

固定一對線性導軌 (1) 的安裝步驟

步驟 2

檢查平行度

檢查平行度 ΔA 和 ΔP。量測的平行度必須在線性導軌的公差範圍內（見第 7.1 章）。

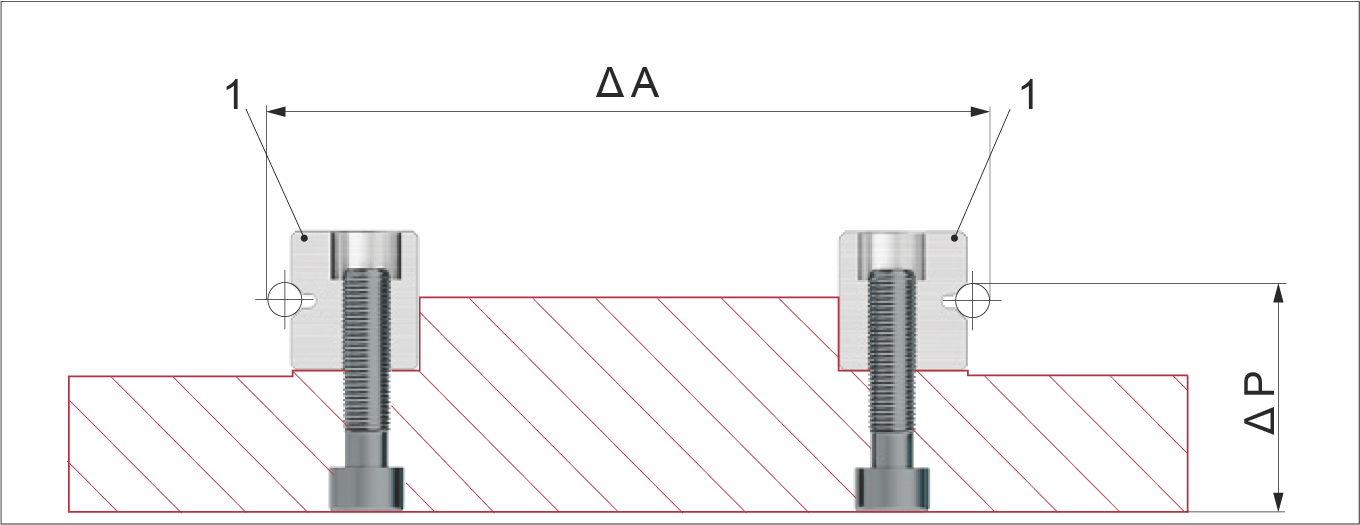

檢查平行度 ΔA（水平距離）和 ΔP（垂直高度差）

步驟 3

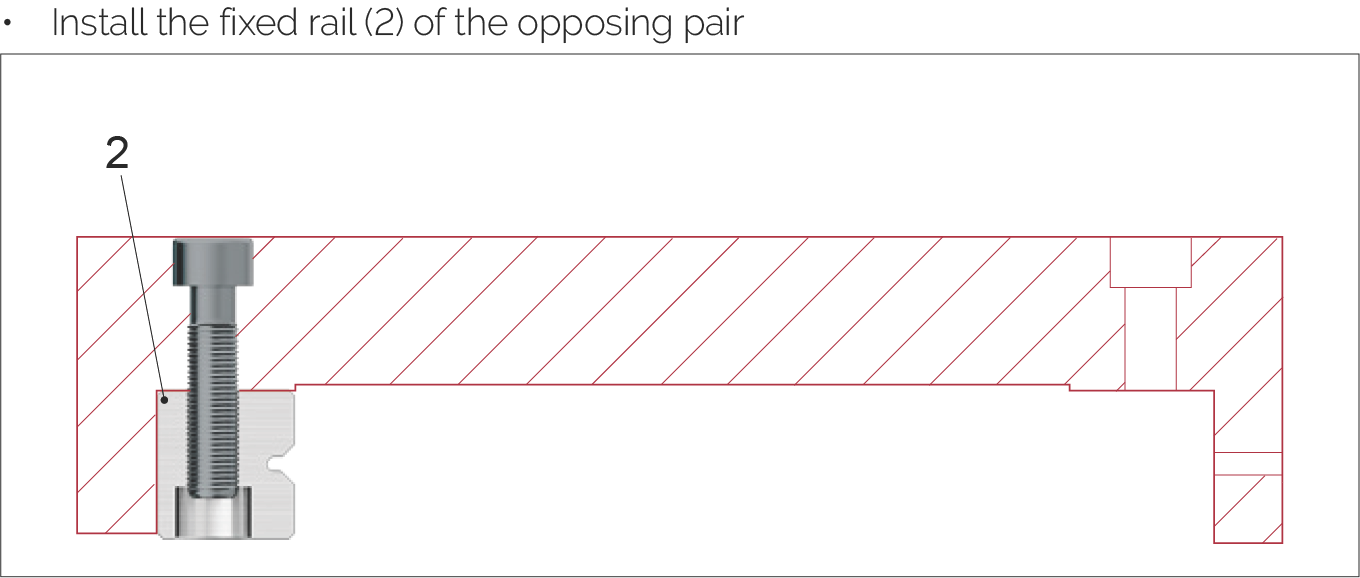

安裝對側固定導軌

安裝對側的固定導軌 (2)。

安裝對側的固定導軌 (2)

步驟 4

安裝導軌並潤滑

安裝導軌 (3)，在此過程中僅輕微擰緊固定螺絲。進行潤滑（見第 13.8 章）。

安裝導軌 (3) 並輕微擰緊固定螺絲，進行潤滑

步驟 5

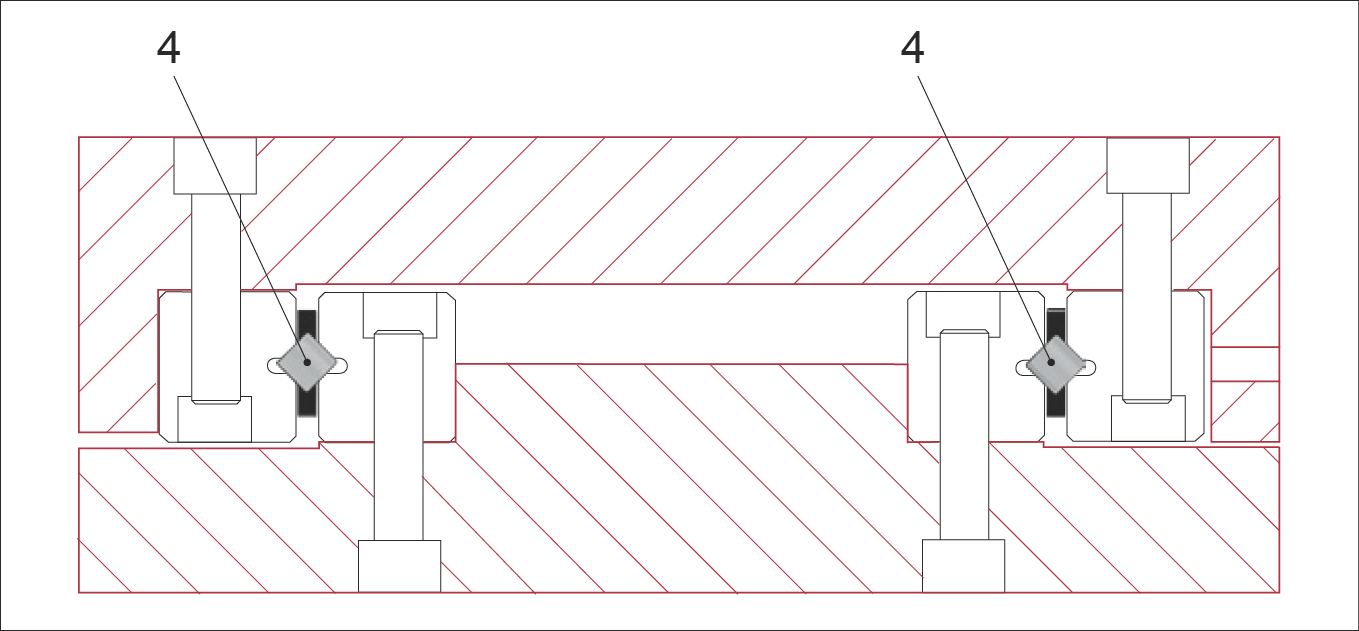

插入並對中滑塊

插入並對中滑塊 (4)。之後線性軸承必須進行預壓（請參閱下一頁）。

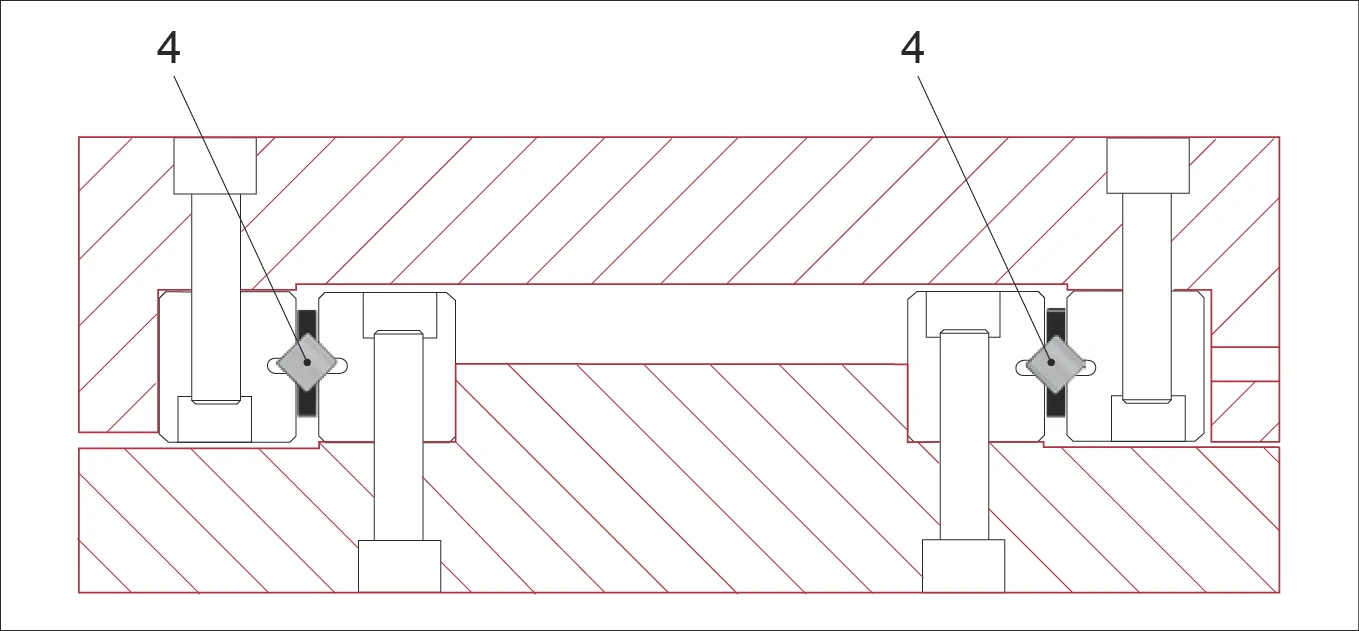

插入並對中滑塊 (4)，準備進行預壓

步驟 6

設置並預壓線性導軌

設置和/或預壓線性導軌以達到零間隙（見第 13.5 章）。

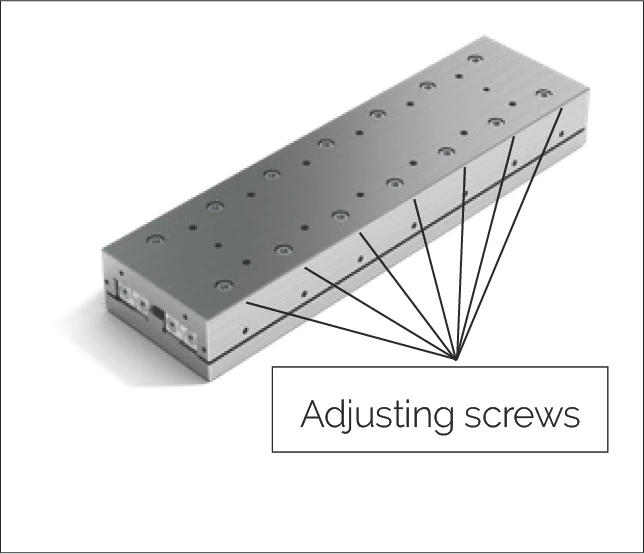

使用調整螺絲設置和預壓線性導軌

步驟 7

應用預壓步驟

使用調整螺絲應用預壓應從導軌中心向外進行，按照以下步驟（順序可從圖中看出）：

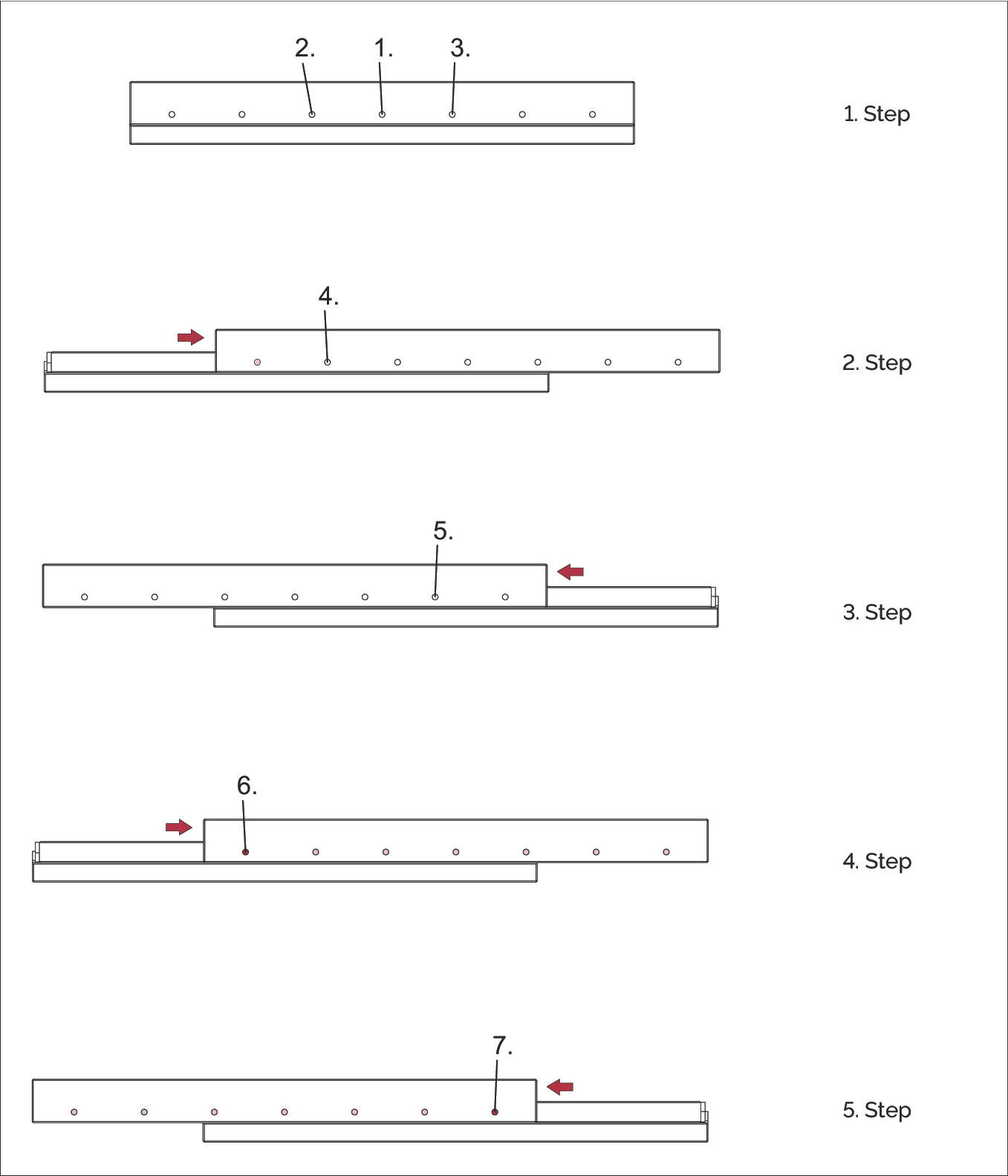

從導軌中心向外應用預壓的五個步驟

步驟 8

擰緊螺絲並安裝端部零件

擰緊導軌 (3) 的固定螺絲，並安裝端部零件。

擰緊導軌固定螺絲並安裝端部零件

訂購範例

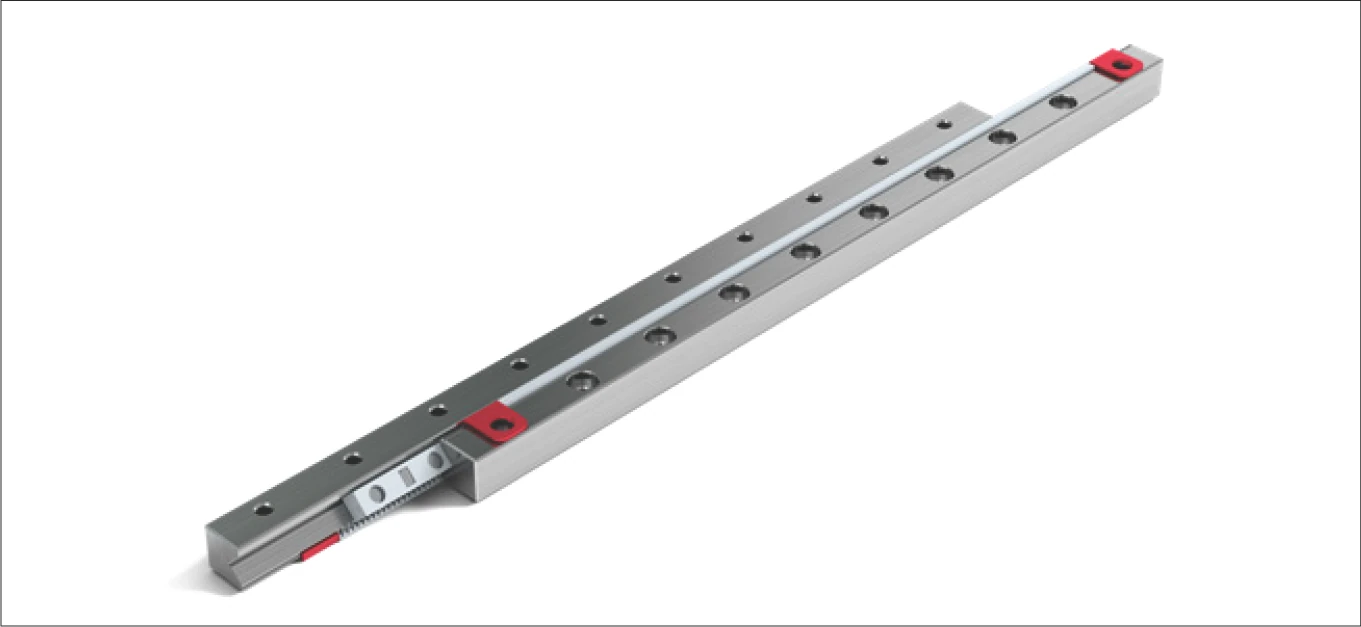

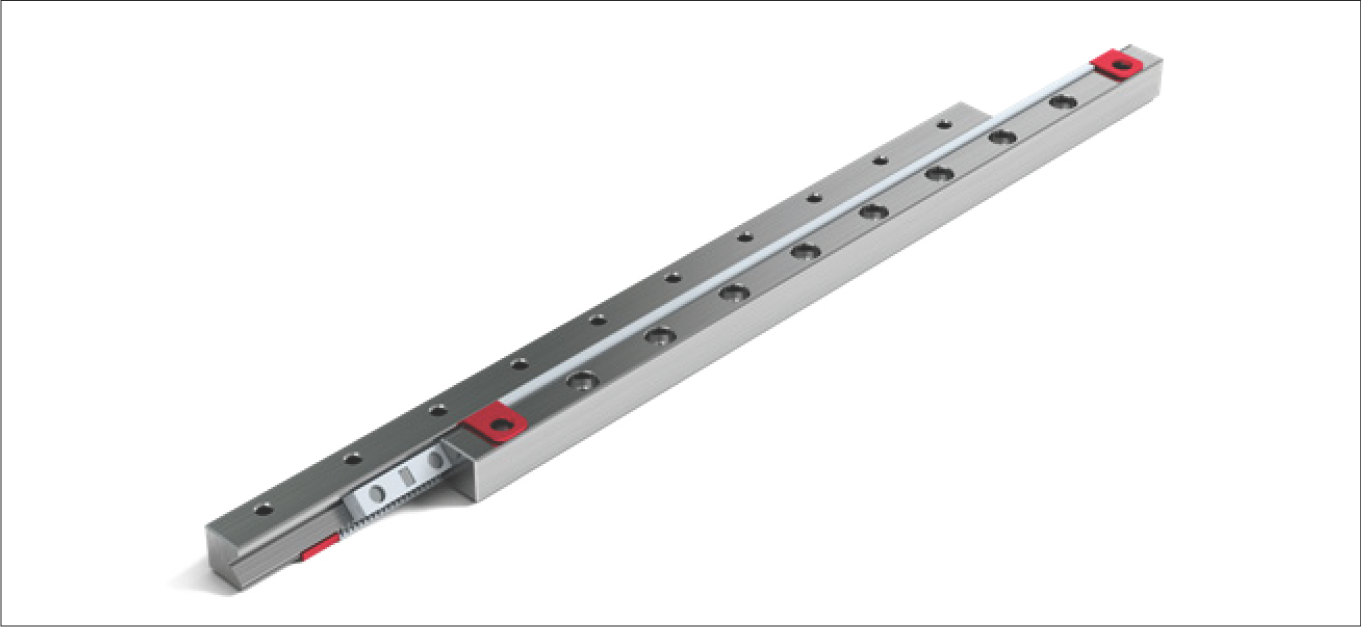

線性導軌範例

範例 1 - 套件組成

數量	型號和尺寸	長度 (mm)	選項
4	RNG 6	300	RF-SSQ-KS
2	KBS 6 x 20*	-	RF

* 對應滾動元件數量

訂購範例 1：
Set RNG 6-300-RF-SSQ-KS; KBS 6x20-RF 包含：
- 4 件線性導軌 RNG 6-300-RF-SSQ-KS
- 2 件滑塊 KBS 6x20-RF

範例 2 - 套件組成

數量	型號和尺寸	長度 (mm)	選項
2	R 9	800	-
2	R 9	600	EG
2	AC 9 x 22*	-	-
8	GC 9	-	-

* 對應滾動元件數量

訂購範例 2：
Set R 9-800/600-EG; AC 9x22; GC 9 包含：
- 2 件線性導軌 R 9-800
- 2 件線性導軌 R 9-600-EG
- 2 件滑塊 AC 9x22
- 8 件端部零件 GC 9

注意：
對於滑塊類型 HW 和 SHW，必須標示滑塊長度（單位：mm）！
例如：SHW 20 x 155 mm

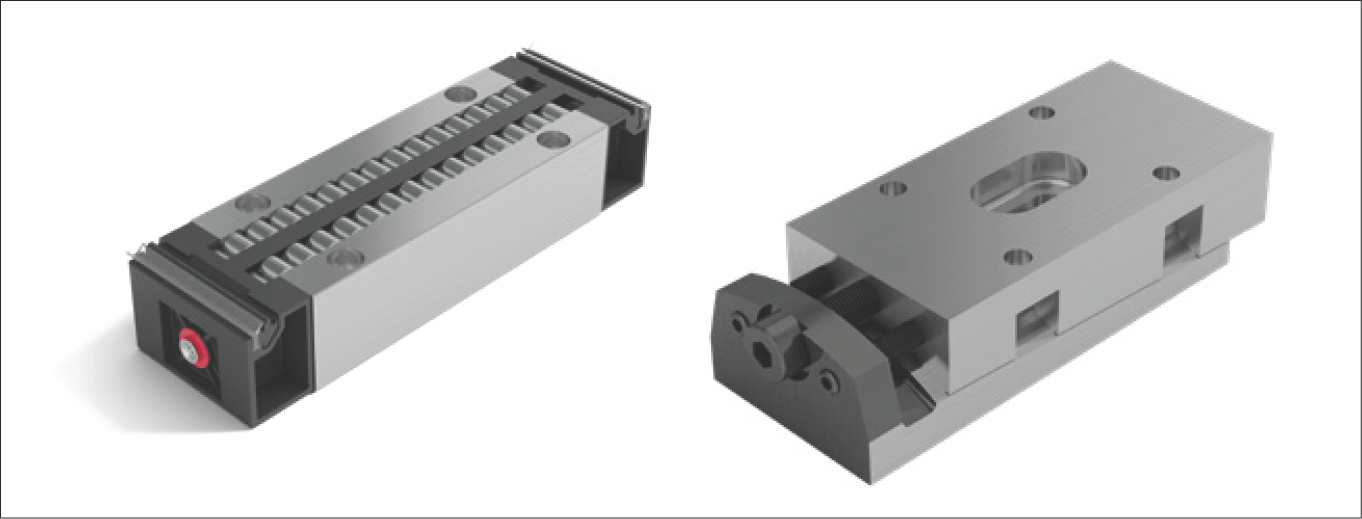

循環單元範例

循環單元套件組成

數量	型號和尺寸	選項
150	NRT 26111	GP
150	NRV 26111	-
