UPLplus-60-L | SID UPLplus 無鐵芯線性馬達

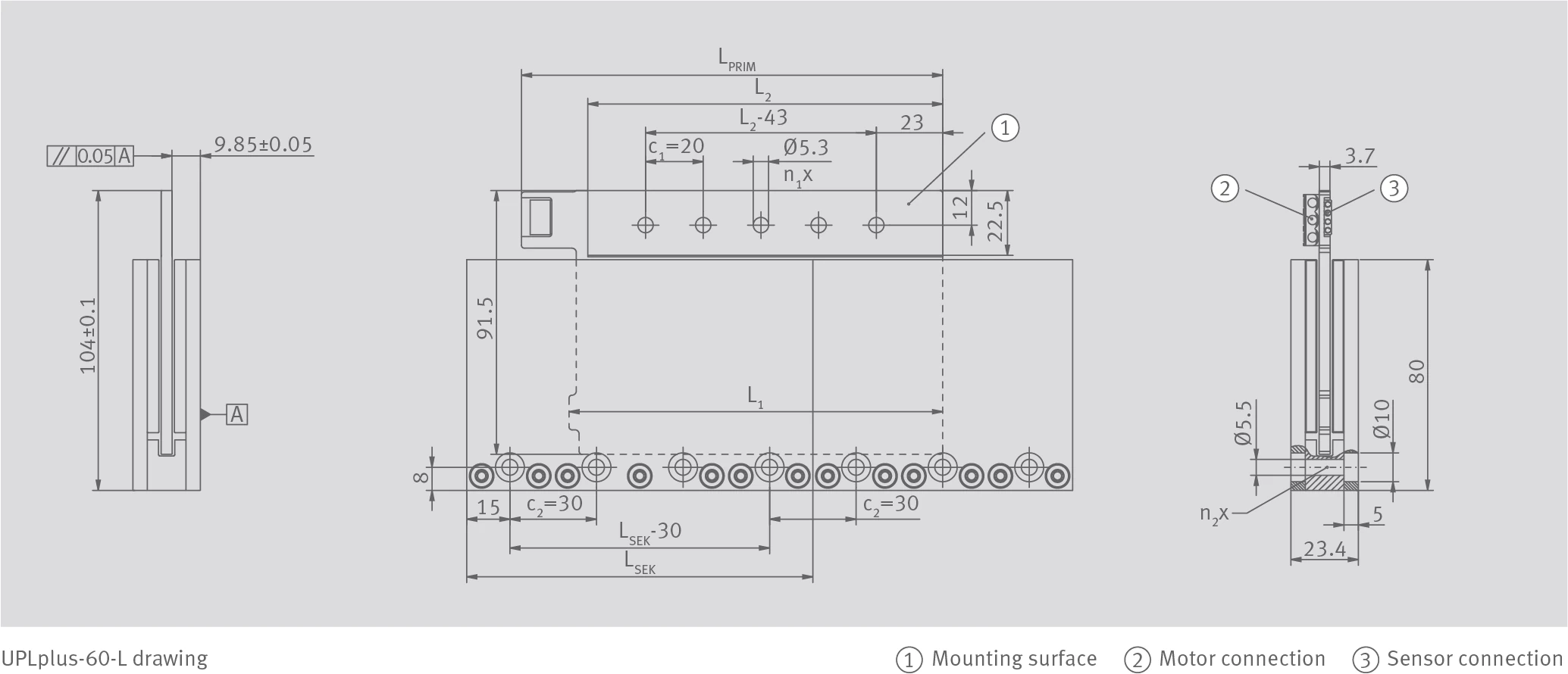

尺寸圖

參數	符號	單位	60-120	60-180	60-240	60-300	60-360
總長度	L_PRIM	mm	146	206	266	326	386
線圈單元長度	L₁	mm	129.5	189.5	249.5	309.5	369.5
最大安裝長度	L₂	mm	123	183	243	303	363
安裝孔數	n₁	個	5	8	11	14	17
孔距	c₁	mm	20	20	20	20	20
質量	m	g	189	283	377	471	564

參數	符號	單位	60-90-SEK	60-120-SEK	60-390-SEK
長度	L_SEK	mm	90	120	390
安裝孔數	n₂	個	3	4	13
孔距	c₂	mm	30	30	30
質量	m	g	865	1154	3748
極對寬度	2t_p	mm	30	30	30

參數	符號	單位	60-120	60-180	60-240	60-300	60-360
最大脈衝力 (1s)	F_mp	N	715	1073	1431	1788	2146
峰值力 (3s)	F_p	N	413	620	826	1033	1239
額定力（有冷卻）*	F_cw	N	106	159	212	265	318
額定力（無冷卻）	F_c	N	83	124	166	207	249
最大脈衝電流 (1s)	I_mp	A_rms	33.1	33.1	33.1	33.1	33.1
峰值電流 (3s)	I_p	A_rms	19.1	19.1	19.1	19.1	19.1
額定電流（有冷卻）	I_cw	A_rms	4.9	4.9	4.9	4.9	4.9
額定電流（無冷卻）	I_c	A_rms	3.8	3.8	3.8	3.8	3.8
功率損耗 F_p (25°C)	P_lp	W	1850	2775	3700	4625	5550
功率損耗 F_cw (140°C)	P_lcw	W	177	265	353	442	530
功率損耗 F_c (140°C)	P_lc	W	108	162	216	270	324
馬達常數 (25°C)	k_m	N/√W	9.6	11.8	13.6	15.2	16.6
力常數	k_f	N/A_rms	21.6	32.4	43.2	54.0	64.8
反電動勢常數，相對相	k_u	V/(m/s)	17.6	26.5	35.3	44.1	52.9
極限速度	v_p	m/s	28.6	17.7	12.2	8.9	6.7
電氣電阻，相對相 (25°C)	R₂₅	Ω	3.4	5.1	6.7	8.4	10.1
熱阻	R_th	K/W	0.65	0.43	0.33	0.26	0.22
熱時間常數	t_th	s	91	91	91	91	91
溫度感測器	—	—	PTC, Pt1000	PTC, Pt1000	PTC, Pt1000	PTC, Pt1000	PTC, Pt1000
電感，相對相	L	mH	1.0	1.5	2.0	2.5	3.0
電氣時間常數	t_el	ms	0.30	0.30	0.30	0.30	0.30
允許繞組溫度	θ	°C	140	140	140	140	140
直流母線電壓（最大）	U_DCL	V	600	600	600	600	600
