MONORAIL 訂購說明
Order Code and Examples
訂購代碼結構
導軌、滑塊和配件始終由獨立的訂購代碼標識。這也適用於不同版本的導軌和滑塊。
針對個別導軌、滑塊和配件的訂購代碼，本目錄第 3 章以後有說明。所有版本的代碼均按位置編排，以減少訂購程序中的錯誤率。
系統訂購方式
請使用以下訂購方式結構，以便作為系統供應：
MONORAIL 系統訂購代碼
| 組成 | 說明 |
|---|---|
| / n x S | S = 導軌完整訂購代碼 |
| / n x W | W = 滑塊完整訂購代碼 |
| / n x W (optional) | （可選）額外滑塊 |
| / n x S (optional) | （可選）額外導軌 |
| / n x W (optional) | （可選）額外滑塊 |
| / n x Z | Z = 配件完整訂購代碼 |
符號說明
- "/" = 表示屬於訂單中同一組的項目
- n = 數量，表示相同類型產品的數量
導軌和滑塊按訂單項目的順序分配，即第一根導軌在最上方，然後是該導軌的滑塊從左到右排列，接著是第二根導軌及其滑塊，依此類推。請參閱範例 2。
這意味著 - 如果訂單中的導軌類型和滑塊類型不同 - 滑塊始終緊接在相關導軌下方，並按從左到右的順序排列。
訂購範例

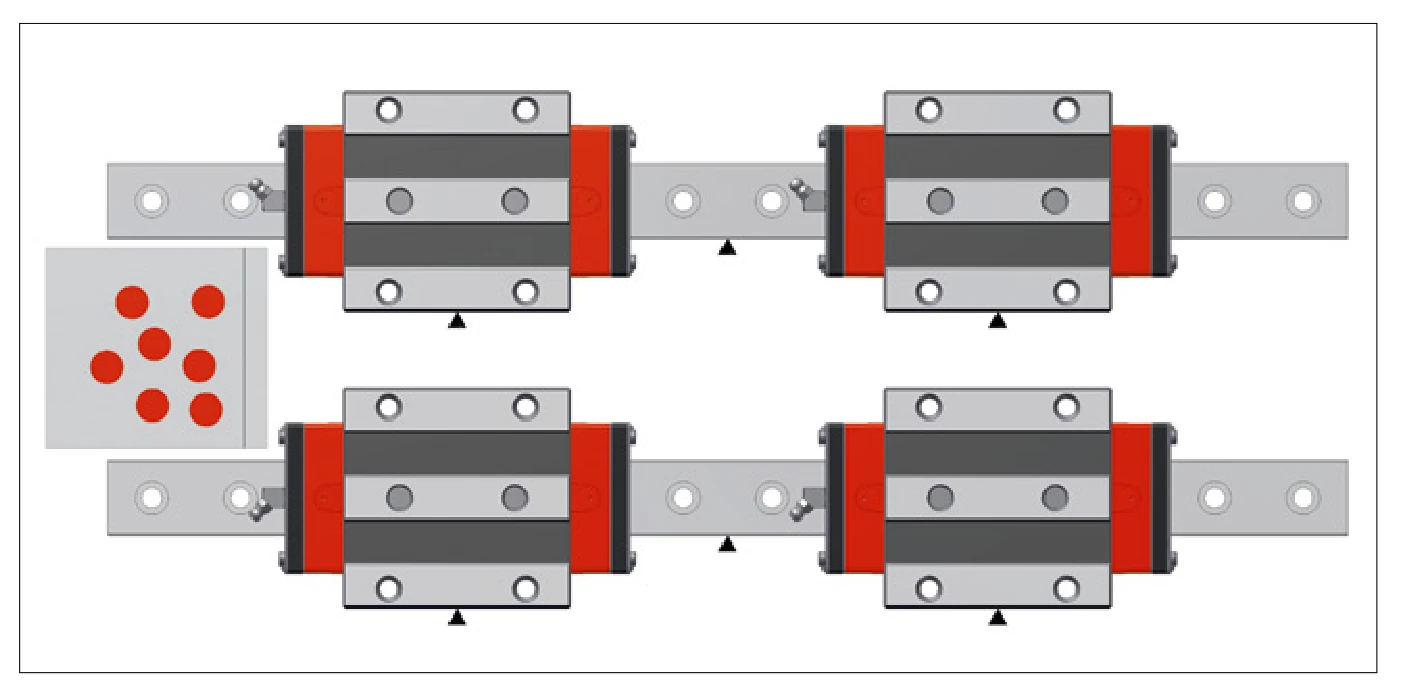

範例 1：無佈局草圖的訂單 - 相同類型的組件
2 根相同導軌，各有 2 個相同滑塊。配件（額外刮油器）可根據數量清楚分配。導軌的孔蓋始終以未安裝狀態供應。
| 組成 | 訂購代碼 |
|---|---|
| 導軌 | / 2 x MR S 35-N-G1-KC-R1-918-19-19-CN |
| 滑塊 | / 4 x MR W 35-B-G1-V3-R1-CN-S10-LN |
| 孔蓋 | / 2 x MRK 35 (50 pieces) |
| 刮油器 | / 8 x ZCV 35 |
| 潤滑嘴 | / 4 x SN 6-45 |

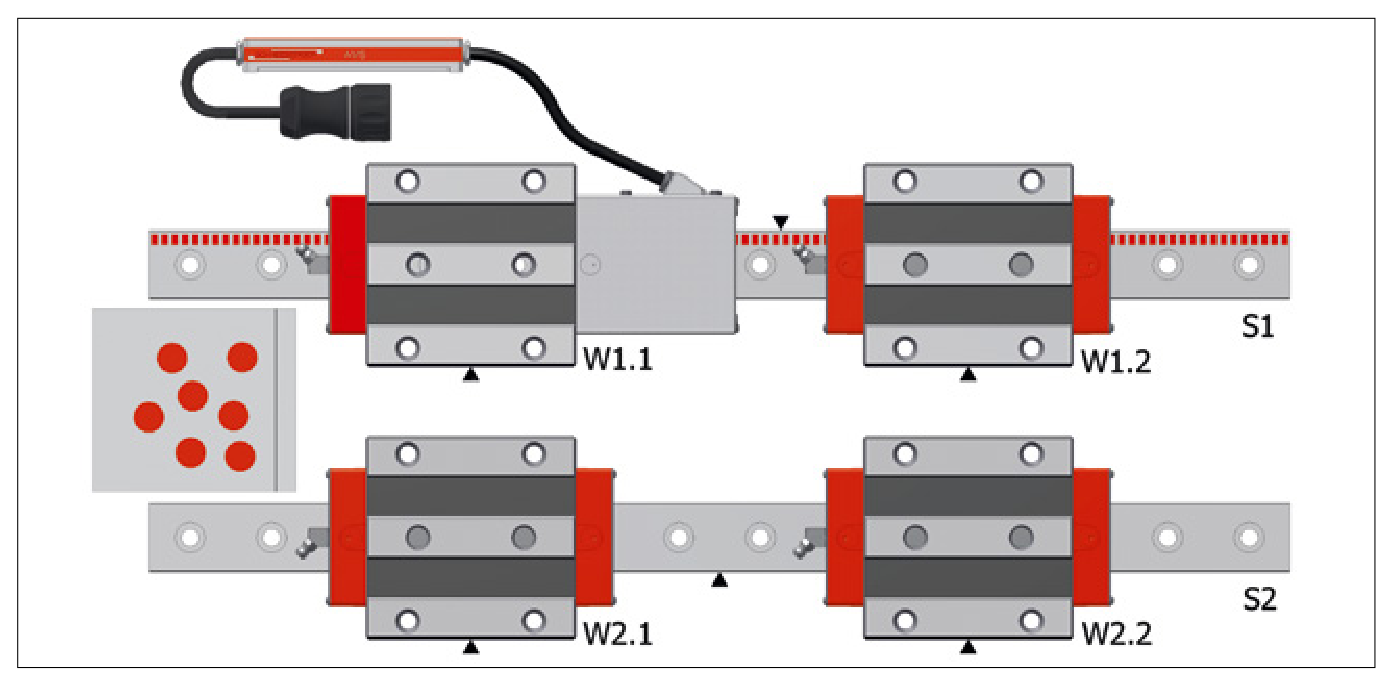

範例 2：無佈局草圖的訂單 - 不同類型的組件
2 根不同導軌和 2 種不同滑塊類型。潤滑配件的分配、導軌和滑塊的順序均依據訂單中項目的順序進行。
| 組成 | 訂購代碼 |
|---|---|
| 導軌 1 (S1) | / 1 x AMSA 3B S 35-N-G1-KC-R22-918-19-19-CN-TR50 |
| 滑塊 (W1.1) | / 1 x AMSA 3B W 35-B-P1-G1-V3-R1-CN-S10-LN-TSU |
| 滑塊 (W1.2) | / 1 x MR W 35-B-G1-V3-R1-CN-S10-LN |
| 導軌 2 (S2) | / 1 x MR S 35-N-G1-KC-R1-918-19-19-CN |
| 滑塊 (W2.1 + W2.2) | / 2 x MR W 35-B-G1-V3-R1-CN-S10-LN |
| 孔蓋 | / 2 x MRK 35 (50 Stuck) |
| 潤滑嘴 | / 4 x SN 6-45 |
範例 3：根據客戶佈局草圖的訂單 - 不同組件
2 根不同導軌，各為 2 段式。5 個不同滑塊。沒有佈局草圖無法清楚分配導軌、滑塊和配件。
| 組成 | 訂購代碼 |
|---|---|
| 導軌 1 | / 1 x MR S 35-ND-G1-KC-R1-2478-19-19-CN (段長 L3 = 999mm/1479mm) |
| 滑塊 | / 1 x MR W 35-B-G1-V3-R2-CN-S13-LN |
| 滑塊 | / 1 x MR W 35-B-G1-V3-R2-CN-S23-LN |
| 導軌 2 | / 1 x MR S 35-ND-G1-KC-R2-2478-19-19-CN (段長 L3 = 999mm/1479mm) |
| 滑塊 | / 1 x MR W 35-B-G1-V3-R1-CN-S12-LN |
| 滑塊 | / 1 x MR W 35-A-G1-V3-R1-CN-S12-LN |
| 滑塊 | / 1 x MR W 35-B-G1-V3-R1-CN-S22-LN |
| 孔蓋 | / 5 x MRK 35 (125 Stuck) |
| 刮油器 | / 4 x ZCV 35 |
| 潤滑嘴 | / 5 x SN 6 |

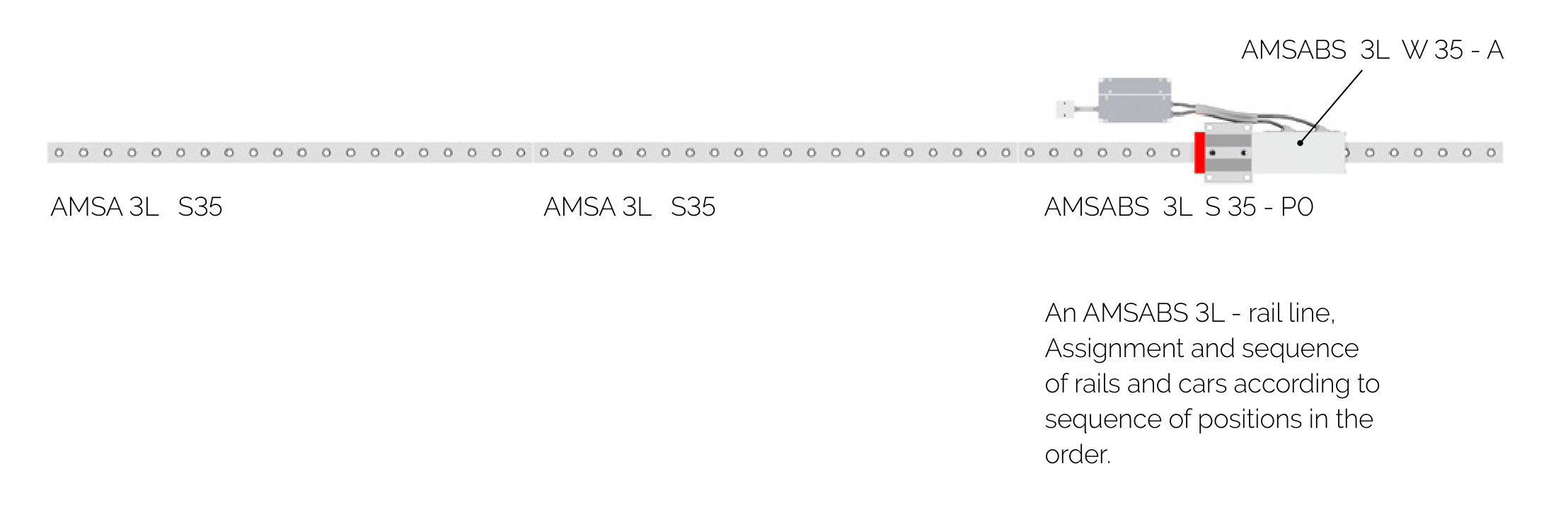

範例：AMSABS 3L 系統訂購
一條 AMSABS 3L 導軌線，導軌和滑塊的分配及順序依據訂單中的項目順序。
系統組成
| 組成 | 訂購代碼 |
|---|---|
| 導軌 | / 2x AMSA 3L S 35 -N -G1 -KC -R22 -3000 -CN -TR40 |
| 導軌（參考） | / 1x AMSABS 3L 35 -N -G1 -KC -R22 -3000 -CN -P0 |
| 滑塊 | / 1x AMSABS 3L W 35 -A -P1 -G1 -V3 -R2 -CN -S49 -LN -TMH -TS3 |
重要說明
- 系統需要一個 AMSABS 3L S-P0 導軌用於參考。此導軌可放置在導軌線上任何位置，只要量測滑塊 AMSABS L W 可達到即可。
- 所有導軌具有相同的系統長度。
- 所有導軌都準備好兩側的對接接頭。
配置表範例
| AMSABS 3L 35-M3 | AMSABS 3L 35-M2 | AMSABS 3L 35-M1 | AMSABS 3L 35-P0 | AMSABS 3L 35-P1 | AMSABS 3L 35-P2 | AMSABS 3L 35-P3 |
|---|---|---|---|---|---|---|
| AMSA 3L 35 | AMSA 3L 35 | AMSA 3L 35 | - | AMSA 3L 35 | AMSA 3L 35 | AMSA 3L 35 |
重要說明
訂單資訊要求
除了訂購代碼外，還需要額外資訊才能順利處理 MONORAIL 系統特殊版本的訂單。為此，訂單必須包含一份佈局草圖，並標示以下資訊：
- 多段式導軌的段長及段落順序
- 同一導軌上若有不同類型滑塊時，需標示滑塊類型及位置
- 額外刮油器、潤滑板和潤滑配件的位置
