AMS 3B Size 55 技術規格
Incremental Measuring System with Roller Profile - Size 55
導軌型式 AMS 3B S 55
| AMS 3B S 55-N | AMS 3B S 55-C |
|---|---|
 |  |
| 標準型 | 蓋板型 |
導軌尺寸圖 AMS 3B S 55
導軌規格
| 參數 | AMS 3B S 55-N | AMS 3B S 55-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 53 | 53 |
| 軌道高度 J1 (mm) | 48 | 48 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 30 | 30 |
| 軌道重量 (kg/m) | 14.2 | 14.2 |
滑塊型式 AMS 3B W 55
| W-A | W-B | W-C | W-D | W-F | W-G |
|---|---|---|---|---|---|
 |  |  |  |  |  |
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 | 短滑塊 窄法蘭 | 長滑塊 窄法蘭 |

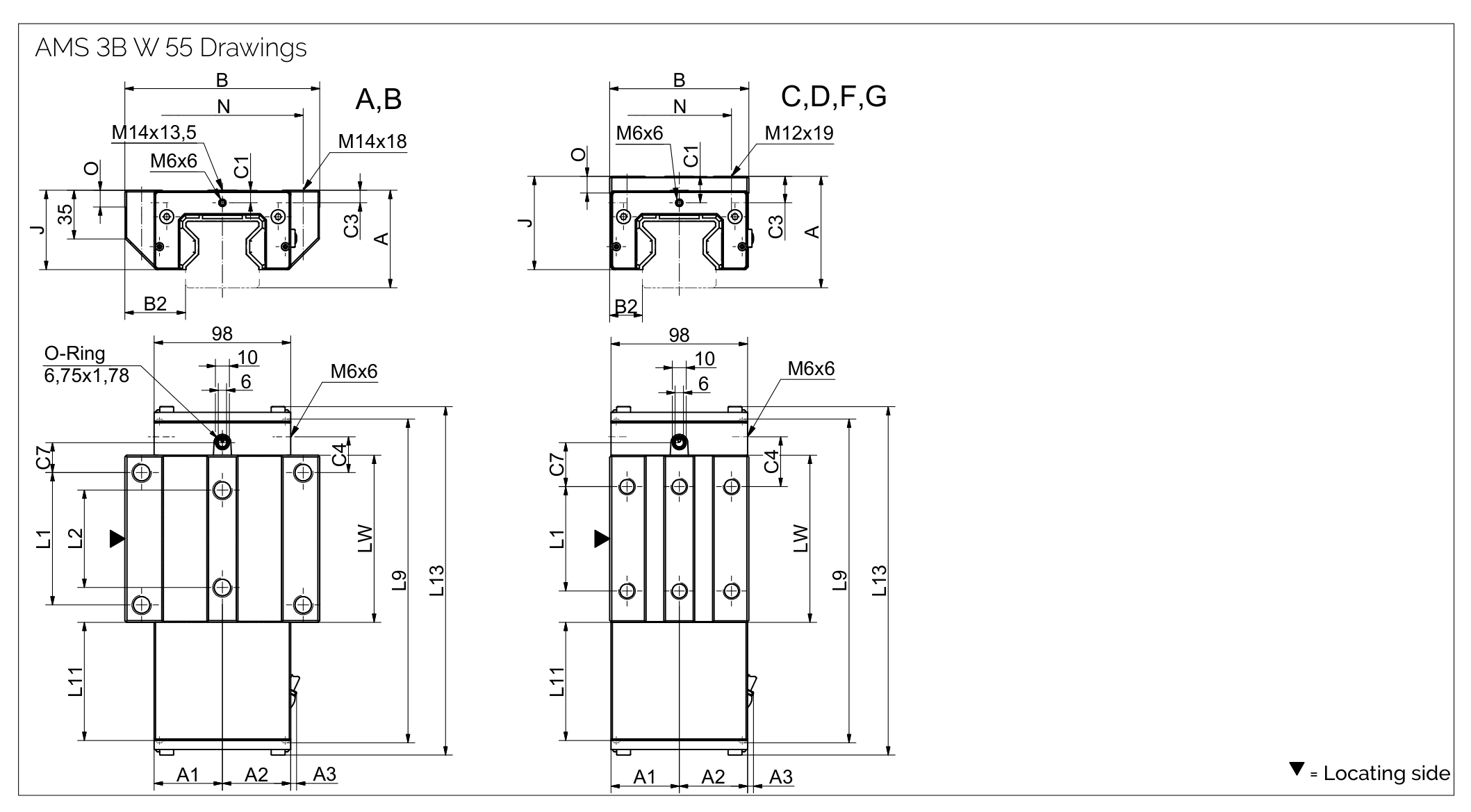

滑塊尺寸圖 AMS 3B W 55
滑塊規格 AMS 3B W 55
| 參數 | W 55-A | W 55-B | W 55-C | W 55-D | W 55-F | W 55-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 73 | 73 | 88 | 88 | 73 | 73 |
| 滑塊寬度 B (mm) | 140 | 140 | 102 | 102 | 102 | 102 |
| 滑塊高度 J (mm) | 60 | 60 | 75 | 75 | 60 | 60 |
| 滑塊長度 L (mm) | 143 | 179 | 143 | 179 | 143 | 179 |
| 滑塊重量 (kg) | 4.8 | 6.0 | 3.8 | 4.8 | 3.0 | 3.8 |
負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 232,000 | 106,000 | 5,800 | 4,640 |
| B / D / G | 300,000 | 140,000 | 8,100 | 6,600 |
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 55-N-G1-KC-R1-3000-30-30
AMS 3B 滑塊訂購代碼（類比輸出）
AMS 3B W 55-B-V0-S11-LV-AV
