鎖固方式
由於緊湊的結構形式，三種主要的軸承類型可以在模塊化系統中配置，配有整合的裝配孔。AXDR 雙排角接觸滾子軸承特別容易組裝。

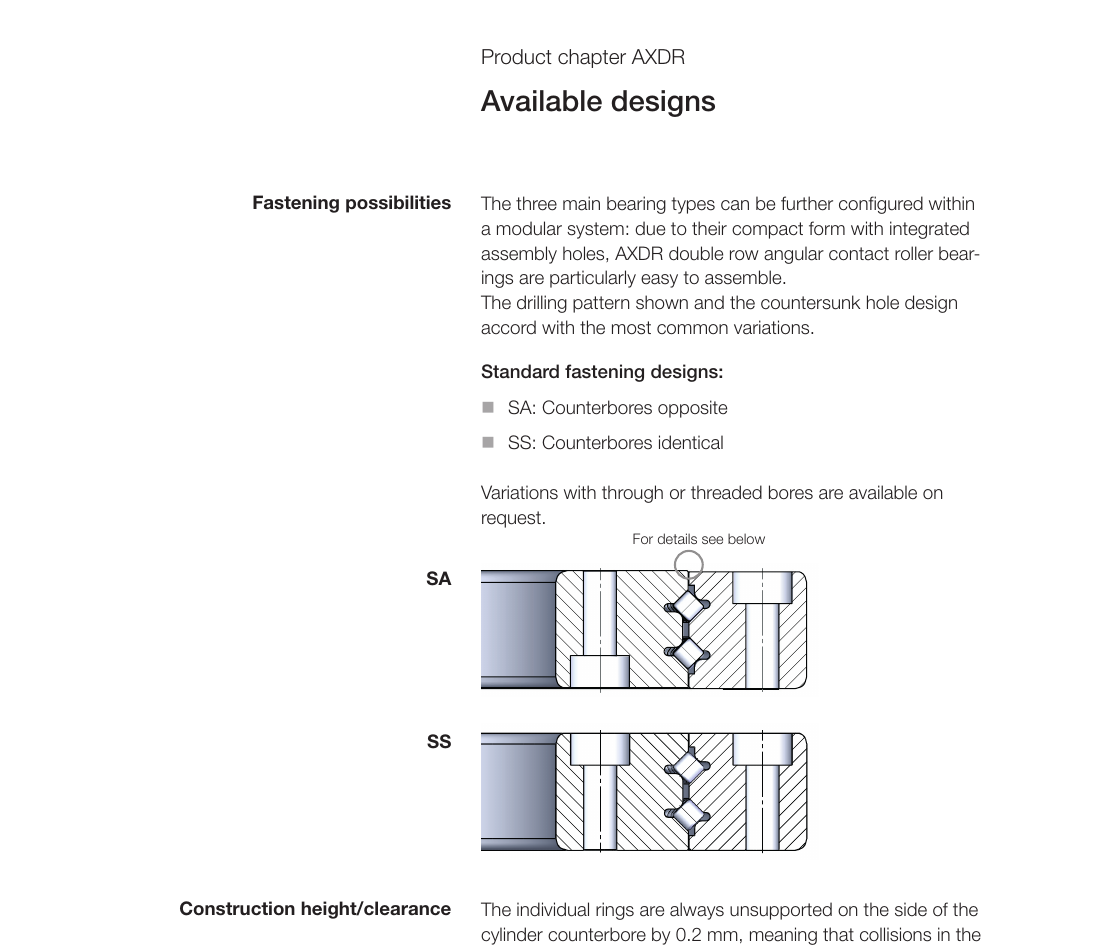

標準鎖固設計
所示的鑽孔模式和沉孔設計符合最常見的變體：
| 代碼 | 設計名稱 | 說明 |
|---|---|---|
| SA | 對向沉孔 (Counterbores opposite) | 內環和外環的沉孔位於對向側 |
| SS | 同向沉孔 (Counterbores identical) | 內環和外環的沉孔位於同一側 |
其他變體：帶通孔或螺紋孔的變體可依需求提供。
結構高度/間隙

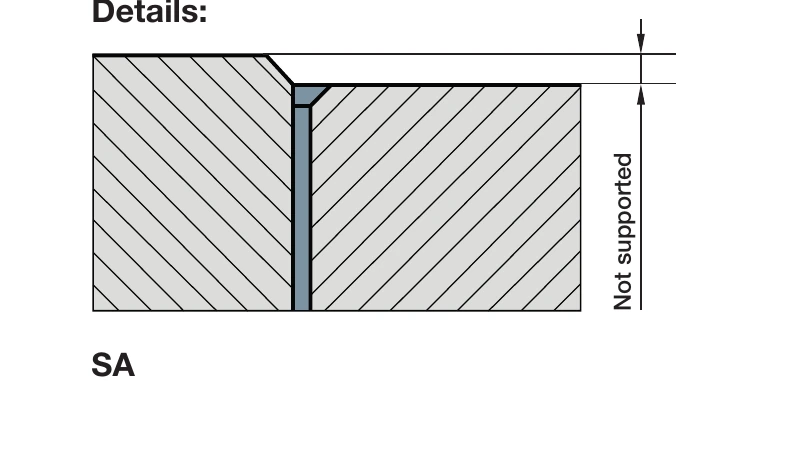

單獨的環始終在圓柱沉孔側無支撐，沉孔深度為 0.2 mm，這意味著在鎖固方式「SA」中排除了鎖定的可能性。
另一方面，如果選擇環配置「SS」，則由於兩個凹陷的圓柱沉孔位於同一側，總高度會減少 0.2 mm。
密封
雙排角接觸滾子軸承配備非研磨間隙密封。這些密封在正常環境中可靠地密封，不會增加摩擦扭矩。
可選密封類型
- NBR 密封 - 增加密封效果，但會在密封接觸面產生額外摩擦
- Viton 密封 - 耐高溫和化學品
對於油或油/氣潤滑，密封可以適應受控進料/排出或軸承中潤滑劑的分配。
精度等級
AXDR 軸承在標準系列中以尺寸公差 P5 acc. DIN 620 供應。高精度的孔和外徑設計允許製造精確的配合和導向，這在機床中是一大優勢。
| 精度等級 | 說明 |
|---|---|
| 標準 | P5 acc. DIN 620 尺寸公差 |
| PRR50 | 限定運轉精度（軸向和徑向跳動公差受限） |
運轉公差（軸向和徑向跳動）有兩個等級可選：標準和限定 (PRR50)。這些大約對應公差 P2 和 UP。
其他公差限制
其他公差限制可依需求提供。例如，高度公差和偏移公差可以與精確運轉扭矩以相同方式定義。
潤滑/防腐蝕
初始填充使用來自 Li 皂基的高性能油脂，混合了合成碳氫化合物油和礦物油。
油脂是一種特殊的低噪音運轉油脂，具有適用於圓柱滾子軸承操作的添加劑。大多數傳統油脂不適用於雙排角接觸滾子軸承的操作，會產生過高的摩擦力，特別是在較高轉速時。
避免過度填充
必須避免軸承過度填充。過量的高脂肪油脂會產生更高的摩擦熱，必須在初始運行和後續再潤滑期間限制這種情況。
我們推薦油潤滑用於高速應用。myonic 應用工程樂於協助提供更多細節和可能的極限速度。
再潤滑
再潤滑通過外環中的幾個徑向潤滑通道進行。潤滑通道在內環的通道中的位置列在「定位孔」下的產品數據表中。
軸承僅配備防腐油供應，並標記字尾 L120。Fuchs Anticorit DF 19 用作防腐油。這可以輕鬆用大多數油和油脂去除。
表面處理
myonic 雙排角接觸滾子軸承在標準系列中不提供表面處理。
量測系統
AXDR 軸承無法配備安裝的量測系統。
對於需要量測系統的應用，我們推薦使用 AXRY-EX 或 AXRY-ES 系列的軸承，這些軸承可配備增量式和絕對式角度量測系統。
尺寸/固定孔
所有主要尺寸如內徑、外徑、軸承高度和固定螺絲均與其他製造商相同。
myonic AXDR 雙排角接觸滾子軸承具有進一步限定的標準公差，以確保滾道對齊和定義標準。
主要尺寸和固定孔代表最常見的尺寸並定義標準。如有需要，我們的應用工程師樂於提供進一步的尺寸。
剛性計算
剛性計算在以下參數下進行：
- 軸向預壓條件下施加徑向和軸向負載以及傾覆扭矩
- 輕微預壓
- 正常的周邊結構和螺絲連接 acc.，生產章節中的信息
- 使用先前定義的參數在所有產品組中進行相同的 FEM 計算程序
剛性值說明
產品表中列出的剛性值可直接比較（AXRY vs. AXDR vs. AXCR）。尺寸不足、不精確的周邊結構會降低軸承位置的剛性，而在另一方面，剛性可以通過支撐的結構增加。myonic 應用工程樂於在進一步詳情或軸的優化方面提供協助。
極限速度/軸承摩擦扭矩
極限速度
尺寸表中顯示的極限速度可在以下條件下達到：短時間連續運行或在短時間連續運行的情況下。如果在極限速度區域內長時間運行，冷卻系統應排出軸承產生的任何摩擦熱。
我們推薦油潤滑用於高速應用。myonic 應用工程樂於協助提供更多細節和可能的極限速度。
摩擦扭矩
雙排角接觸滾子軸承的摩擦扭矩受到特別是選定預壓的影響。較高的預壓會導致較高的剛性，但同時也會產生較高的摩擦水平。
所選潤滑劑（特別是黏度）和填充量對摩擦也有直接影響。標準預潤滑軸承適用於短時間運行和短時間連續運行，最高可達極限速度。
量測系統最適合
用於再潤滑目的的量測系統最適合。在手動再潤滑的情況下，存在過度填充的風險，從而增加軸承摩擦扭矩。
在運行或再潤滑期間，必須遵守適當的磨合週期。周邊結構和周圍零件的規格必須遵守。
軸向和徑向跳動
未分離的單獨環有利於最大徑向跳動和運行精度。較窄的標準公差可以進一步限制（字尾「PRR50」）。
myonic 徑向跳動值包括滾道的徑向跳動誤差和孔的圓度。
