AMS 線纜配件
Accessories - Cables
4.4 線纜類型總覽
SCHNEEBERGER 提供多種連接線纜，以配合不同的讀頭介面和控制系統。

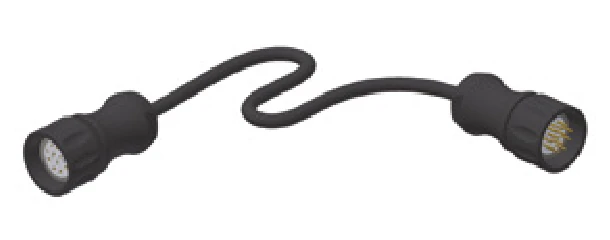

KAO 12
KAO 13
KAO 14
KAO 15
KAO 16 (FANUC)
KAO 20 (FANUC)
KAO 23
| 訂購代碼 | 類型 | 長度 | 適用讀頭 |
|---|---|---|---|
| KAO 12 | 連接線纜，12-pin 插座，母頭螺紋接頭 | xx = length in m | - |
| KAO 13 | 連接線纜，12-pin 插座，母頭螺紋開放端 | 3, 5, 10, 15, 20m | - |
| KAO 14-xx | 延長線纜，12-pin 插座，公頭螺紋接頭 | xx = length in m | - |
| KAO 15-xx | 延長線纜，12-pin 插座，母頭螺紋接頭 | 3, 5, 10, 15, 20m | - |
| KAO 18-xx | 連接線纜，12-pin 插座，母頭螺紋 - FANUC 接頭 | 3, 5, 10, 15, 20m | - |
| KAO 19-xx | 連接線纜，12-pin 插座（單屏蔽），母頭螺紋 - FANUC 接頭 | 3, 5, 10, 15, 20m | - |
| KAO 20-xx | 連接線纜，17-pin 插座，母頭螺紋開放端 | 3, 5, 10, 15, 20m | - |
| KAO 23-xx | 連接線纜，17-pin 插座（雙屏蔽），母頭螺紋開放端 | 3, 5, 10, 15, 20m | - |

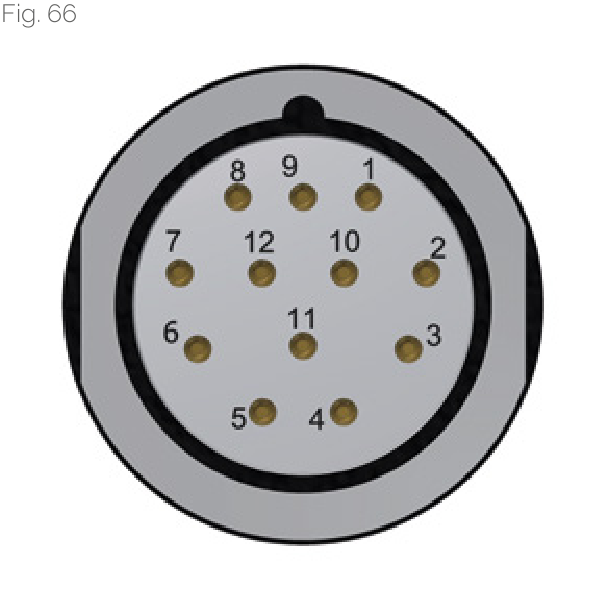

KAO 13 端子配置（TRU / TMU 介面）
| 接腳 | 信號 | 說明 | 線纜顏色 |
|---|---|---|---|
| 1 | 0V | A quasi B signal | brown |
| 2 | - | Supply voltage feedback | blue |
| 3 | +UA0 | Reference signal | black |
| 4 | -UA0 | Reference signal (synchronous) | black |
| 5 | +UA | A quasi B signal, minimum duration 20 ms | green |
| 6 | -UA | A quasi B signal | green |
| 7 | 0V GND1 | Supply voltage | - |
| 8 | 0V | Supply voltage feed back core | white |
| 9 | 0V+ | Supply voltage | brown / green |
KAO 13 端子配置（TRD / TMD 介面）
| 接腳 | 信號 | 說明 | 線纜顏色 |
|---|---|---|---|
| 1 | A+ | A quasi B signal | brown |
| 2 | 0V (sens) | Supply voltage feedback | blue |
| 3 | R+ | Reference signal (synchronous) | black |
| 4 | R- | Reference signal (synchronous) | black |
| 5 | A- | A quasi B signal, minimum duration 20 ms | green |
| 6 | B+ | A quasi B signal | green |
| 7 | 0V GND1 | Supply voltage | - |
| 8 | B- | Supply voltage feed back core | white |
| 9 | 0V+ | Supply voltage | brown / green |

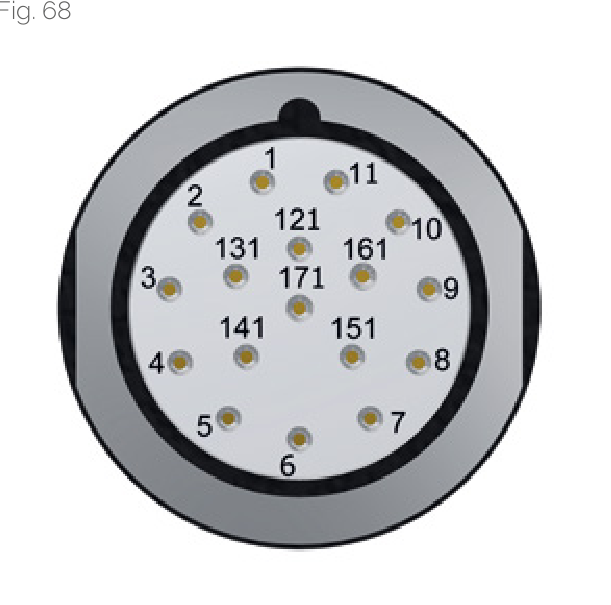

KAO 23 端子配置（TRH / TMH 介面）
| 接腳 | 信號 | 信號類型 | 線纜顏色 |
|---|---|---|---|
| 1 | A+ | A quasi B signal / SSI(pos) feedback | brown |
| 2 | NC | - | - |
| 3 | 0V (sens) | Supply voltage feedback | brown / green |
| 4 | RQ | Internal use/maintenance | - |
| 5 | NC | - | - |
| 6 | +5 to 24V | Supply voltage | green |
| 7 | CLK+ | - | black |
| 8 | CLK- | - | black |
| 9 | +UB | +Cosine | blue |
| 10 | -UB | -Cosine | blue |
| 11 | +UA | +Sine | white |
| 12 | -UA | -Sine | white |
| 13 | A- | - | brown |
| 14 | DATA+ | - | grey |
| 15 | DATA- | - | grey |
| 16 | 0V | Gnd | green |
| 17 | 0V(+) | - | - |
線纜安裝建議
屏蔽連接
線纜屏蔽必須正確接地，以確保信號品質和抗干擾能力。建議在機器側進行接地。
彎曲半徑
避免線纜過度彎曲。對於移動應用，請遵守最小彎曲半徑要求。
路徑規劃
線纜應遠離電力線纜和高頻干擾源。必要時使用獨立的線纜槽。
注意
如果控制器未使用供電電壓反饋線路，則線路 1 和 7 以及線路 8 和 10 可以互連，以支援更長的線纜長度。接腳 4 和 10 在 AMS 側互連。
