AMS 量測系統技術數據
General Technical Data
系統特色
| 參數 | 數值 | 單位 |
|---|---|---|
| 信號週期 | 200 | um |
| 最大速度 | AMSA 3B: 3 m/s AMSA 4B: 5 m/s AMSABS: 3 m/s | - |
工作環境
| 參數 | 數值 | 備註 |
|---|---|---|
| 防護等級 | IP 68 | AMSABS 3L 為 IP 67 |
| 工作溫度 | 0 C 至 +70 C | - |
| 運輸溫度 | -20 C 至 +70 C | - |
| 儲存溫度 | 0 C 至 +40 C | - |
| 濕度 | < 75% | 禁止化學氣體、蒸氣或液體 |
| 可儲存期限 | 3 年 | 在符合儲存條件下 |
AMSA / AMSD 增量式量測系統精度數據
AMSA 3B / AMSA 4B 類比介面
| 參數 | AMSA 3B | AMSA 4B |
|---|---|---|
| 精度等級 | +/- 5 um / 1000 mm +/- 2 um / 40 mm | +/- 5 um / 1000 mm +/- 2 um / 40 mm |
| 週期偏差 | +/- 0.7 um | +/- 0.7 um |
| 解析度 | 最大 0.0625 um | |
| 遲滯 | < 0.5 um | |
| 介面 | 類比；1 Vpp | |
| 供電電壓 | 5 V +/- 0.25 V | |
| 電流消耗 | 40 mA | 110 mA |
| 最大速度 | 3 m/s | 5 m/s |
AMSD 3B / AMSD 4B 數位介面
| 參數 | AMSD 3B | AMSD 4B |
|---|---|---|
| 精度等級 | +/- 5 um / 1000 mm +/- 2 um / 40 mm | +/- 5 um / 1000 mm +/- 2 um / 40 mm |
| 週期偏差 | +/- 0.7 um | +/- 0.7 um |
| 解析度 | 0.2 / 1.0 / 5.0 um | |
| 遲滯 | < 0.5 um 或數位可調 | |
| 介面 | 數位；正交信號 RS 422 | |
| 供電電壓 | 5 V +/- 0.25 V | |
| 電流消耗 | 40 mA | 110 mA |
| 最大速度 | 3 m/s | 5 m/s（解析度 0.2 um 時最大 1 m/s） |
AMSABS 絕對式量測系統精度數據
AMSABS 3B / AMSABS 4B
| 參數 | TSS / TF1 / TM1 | TS1 (SSI+SinCos) | TS2 (DRIVE-CLiQ) |
|---|---|---|---|
| 精度等級 | +/- 5 um / 1000 mm、+/- 2 um / 40 mm | ||
| 週期偏差 | +/- 0.7 um | ||
| 解析度 | 最大 0.09765625 um (TM1: 0.05 um) | 最大 0.09765625 um | 0.050 um |
| 遲滯 | < 0.5 um | ||
| 介面 | 數位；TSS 循環同步串列介面 (SSI) TF1 FANUC 串列介面 TM1 Mitsubishi 串列介面 | 混合式；循環同步串列+類比 1 Vpp | Siemens DRIVE-CLiQ 通訊協定 |
| 供電電壓 | 5 V +/- 10% 或 24 V +/- 10% | 5 V +/- 10% 或 24 V +/- 10% | 24 V (19VDC..31VDC) (PELV EN50178) |
| 電流消耗 | < 200 mA（輸出未載） | < 50 mA（24V 典型值） | |
| 最大速度 | 3 m/s | ||
AMSABS 3L（長型絕對式）
| 參數 | TS3 / TF1 |
|---|---|
| 精度等級 | +/- 5 um / 1000 mm、+/- 2 um / 40 mm |
| 對接點精度 | DeltaxPP = +/- 7 um、DeltaxS1S2 = +/- 5 um |
| 週期偏差 | +/- 0.7 um |
| 解析度 | 最大 0.09765625 um |
| 遲滯 | < 0.5 um |
| 介面 | 混合式；循環同步串列+類比 1 Vpp TF1 FANUC 串列介面 |
| 供電電壓 | 5 V +/- 10% 或 24 V +/- 10% |
| 電流消耗 | < 200 mA（輸出未載） |
| 最大速度 | 3 m/s |
| 防護等級 | IP 67 |
讀頭尺寸

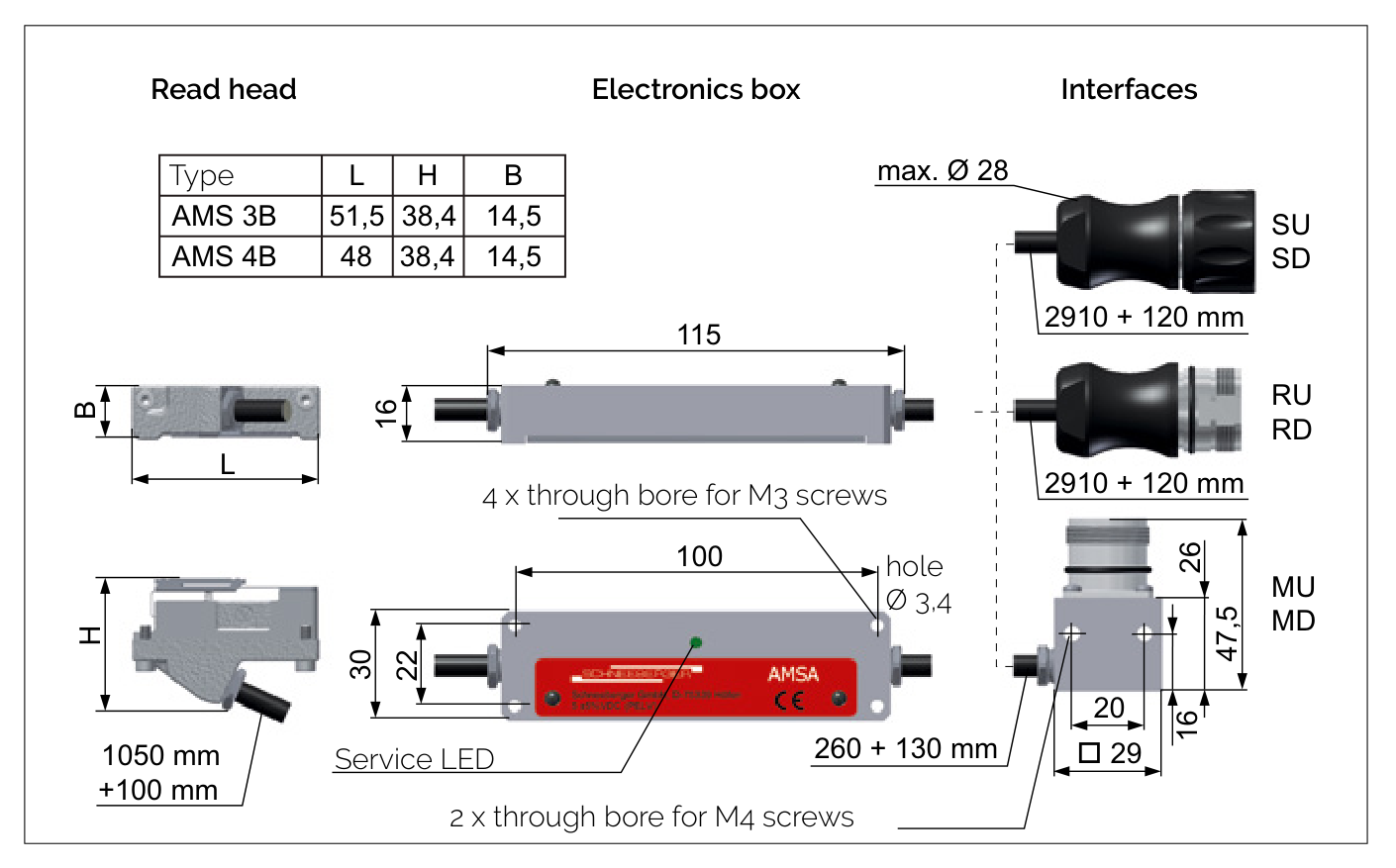

AMS 3B / AMS 4B 尺寸圖

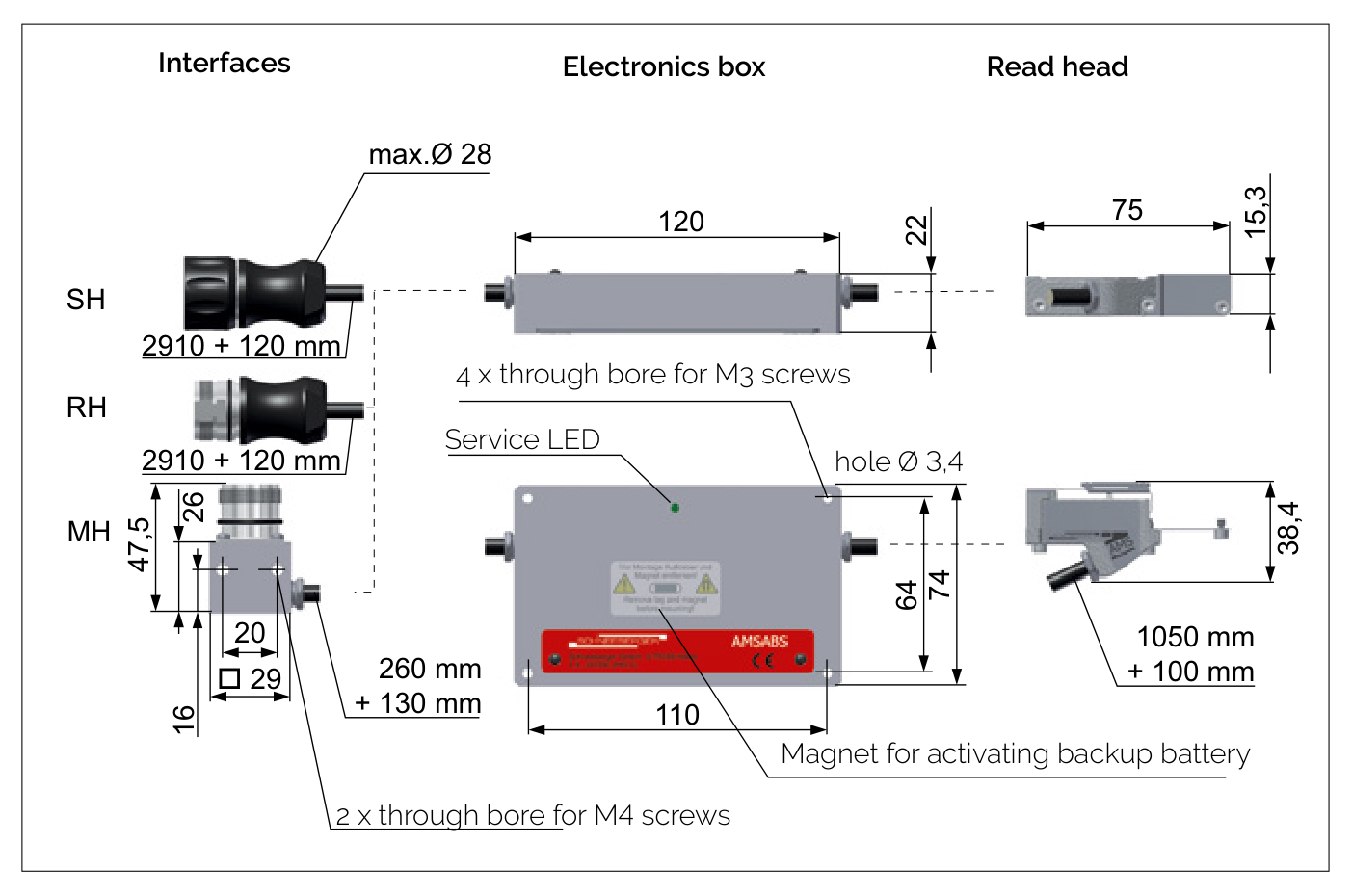

AMSABS 3B / AMSABS 4B 尺寸圖

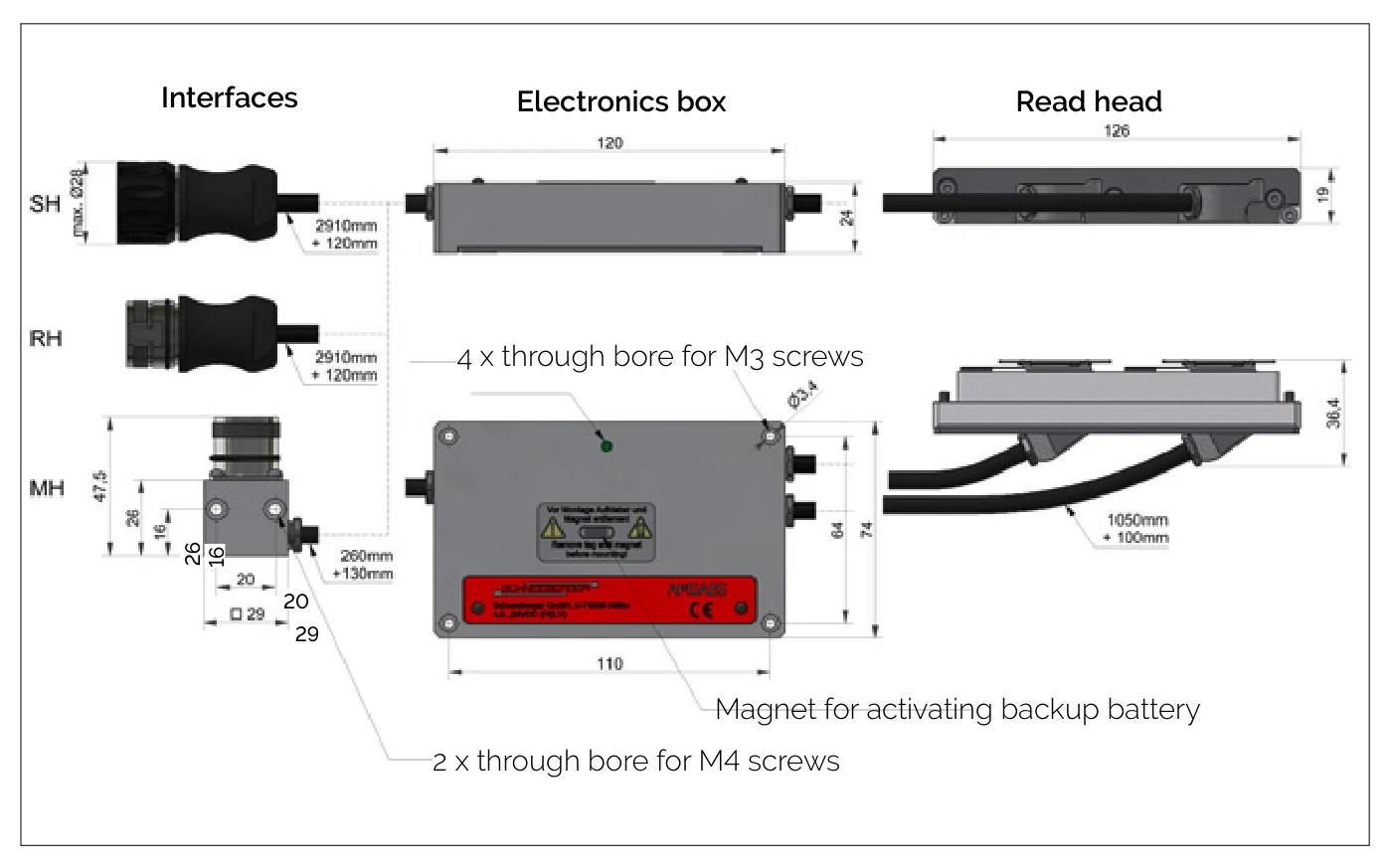

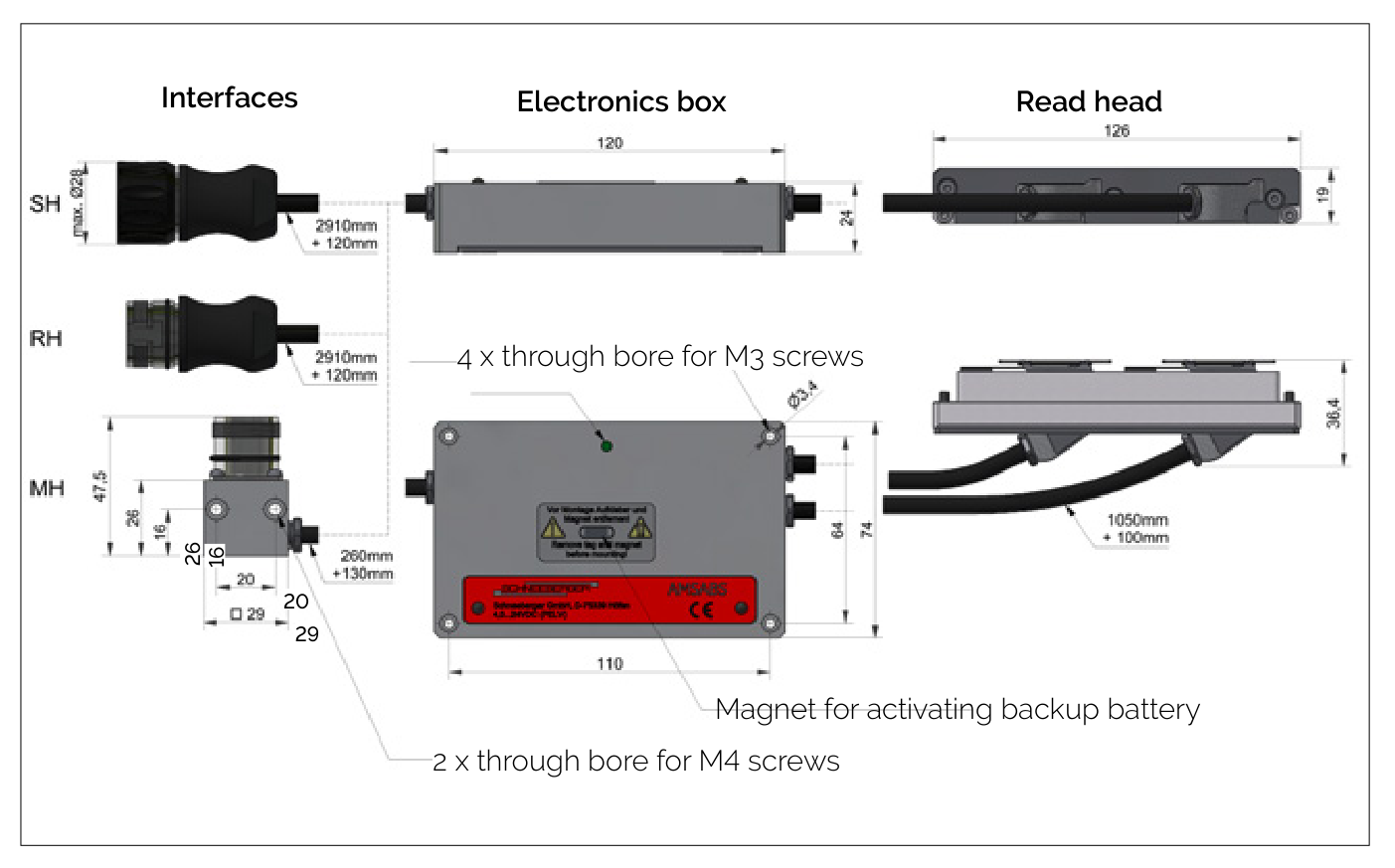

AMSABS 3L 尺寸圖
AMSABS-DC 尺寸圖
