公稱直徑 4 mm / 導程 0.5 mm
Nominal Diameter 4mm / Lead 0.5mm
最大速度 4000 rpm | 滾珠直徑 0.50 mm

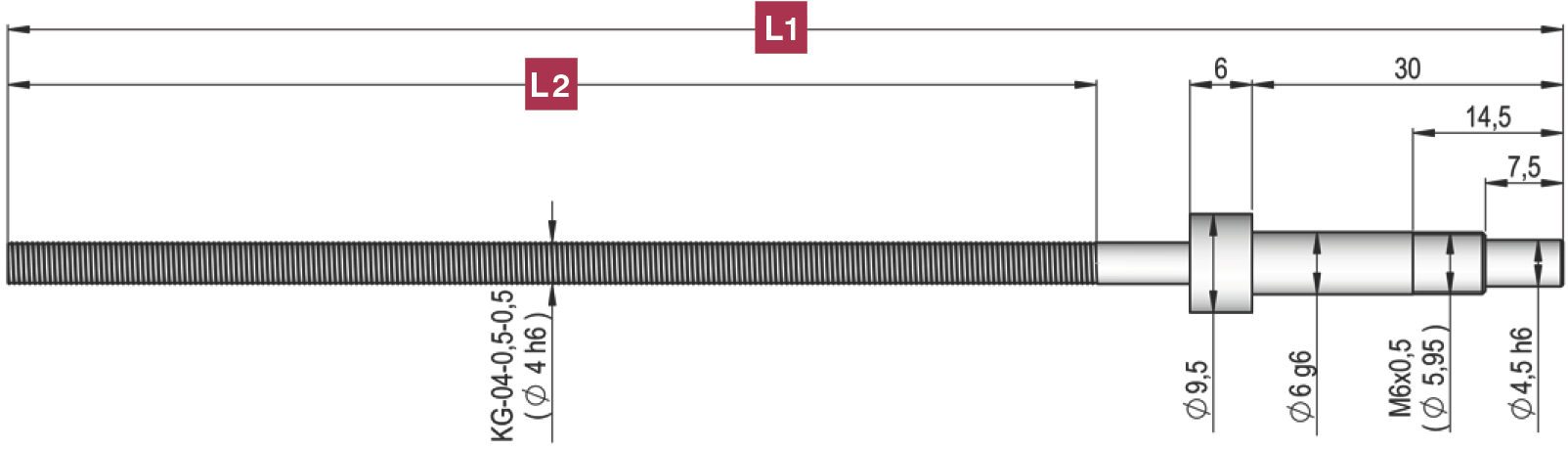

螺桿尺寸
Ballscrew Spindle Dimensions

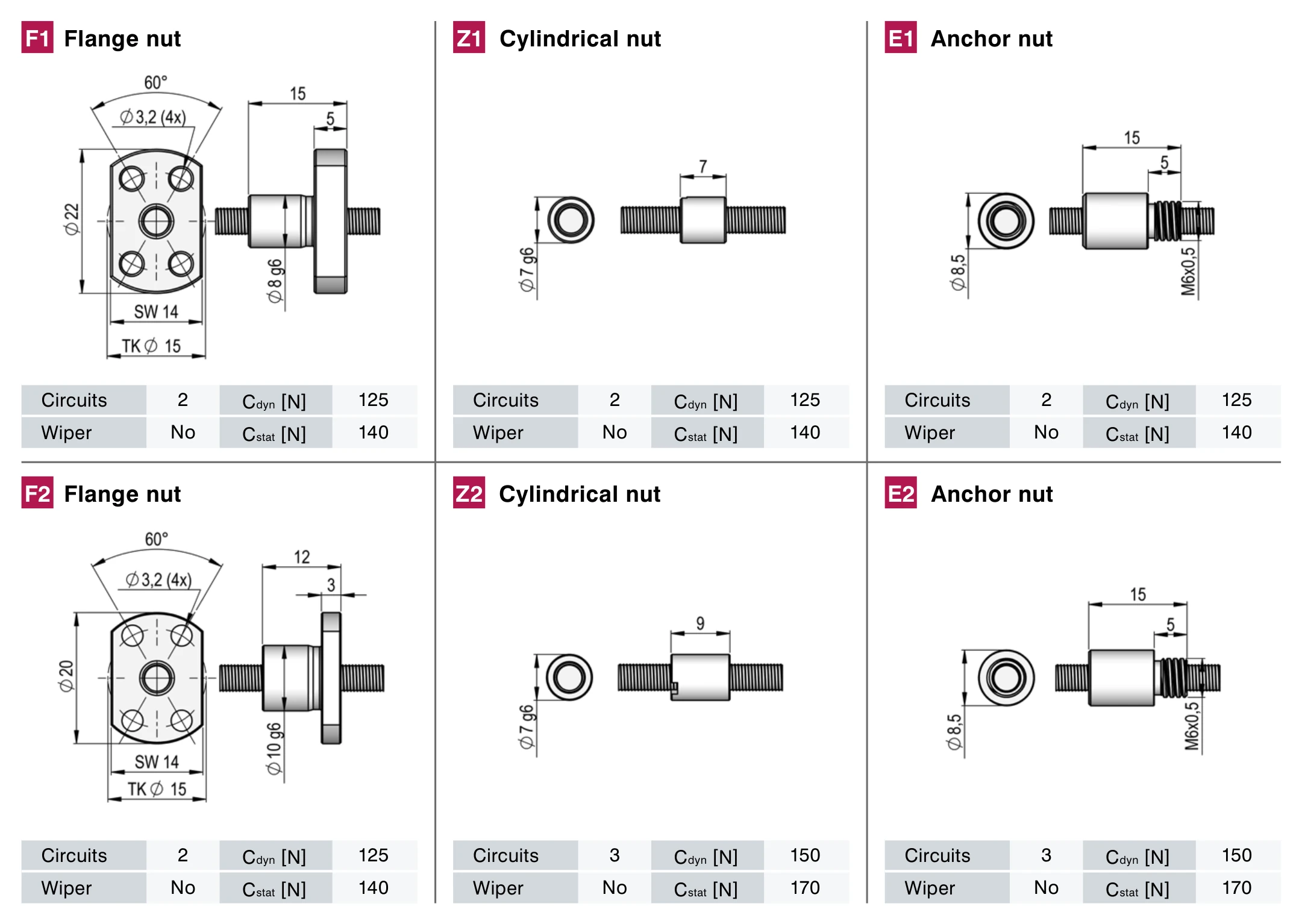

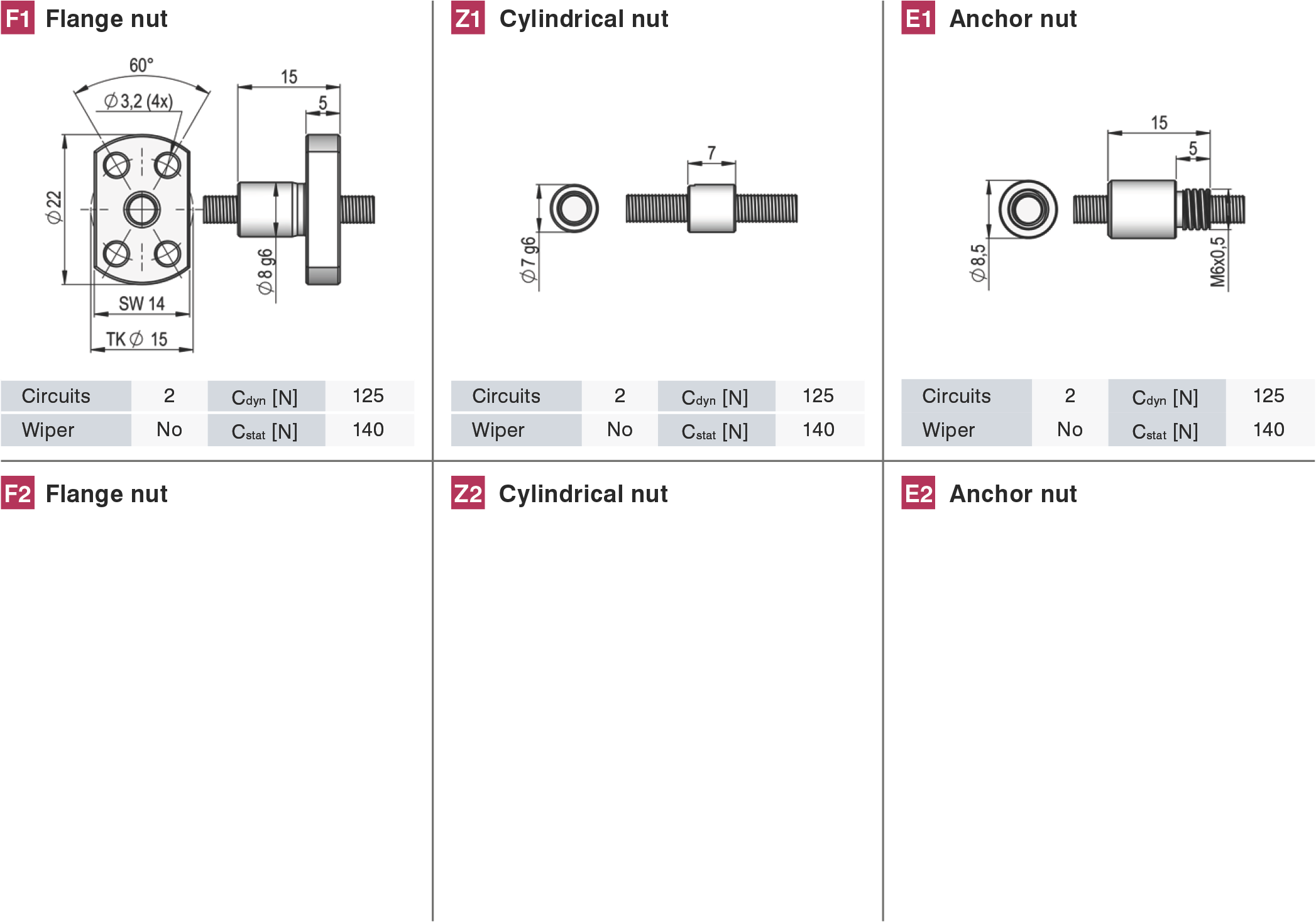

螺帽尺寸，類型與性能參數
Nut Dimensions, Types & Performance Parameters
| 螺帽型號 Nut Type | 珠捲數 Circuits | 動態負載 Cdyn [N] | 靜態負載 Cstat [N] | 刮油器 Wiper |
|---|---|---|---|---|
| F1, Z1, E1, F2 | 2 | 125 | 140 | 無 |
| Z2, E2 | 3 | 150 | 170 | 無 |
訂購資訊
Part Number / Ordering Information
KGT - F1 - 4 - 0.5 - L1 - L2 - O - IT1
| 代碼位置 | 說明 | 選項/數值 |
|---|---|---|
| KGT | 產品系列 | 滾珠螺桿 |
| F1 | 螺帽設計 | F1, F2, Z1, Z2, E1, E2 |
| 4 | 公稱直徑 d0 | 4 mm |
| 0.5 | 導程 | 0.5 mm |
| L1 | 總長度 | 最大 125 mm* |
| L2 | 螺紋長度 | 最大 80 mm* |
| O / S | 軸向間隙 | O = 0.0 mm / S = 0.01 mm max. |
| IT1 | 公差等級 | IT1, IT3, IT5, IT7 |
* 更長尺寸可依需求提供
導程公差等級
Lead Tolerance Classes
| 測量長度 Meas. length [mm] | IT1 [µm] | IT3 [µm] | IT5 [µm] | IT7 [µm] |
|---|---|---|---|---|
| – 315 | 6 | 12 | 23 | 52 |
