6.4 Type NRT (with NRV)

Type NRT - 滾針循環單元（配合 NRV 系列）

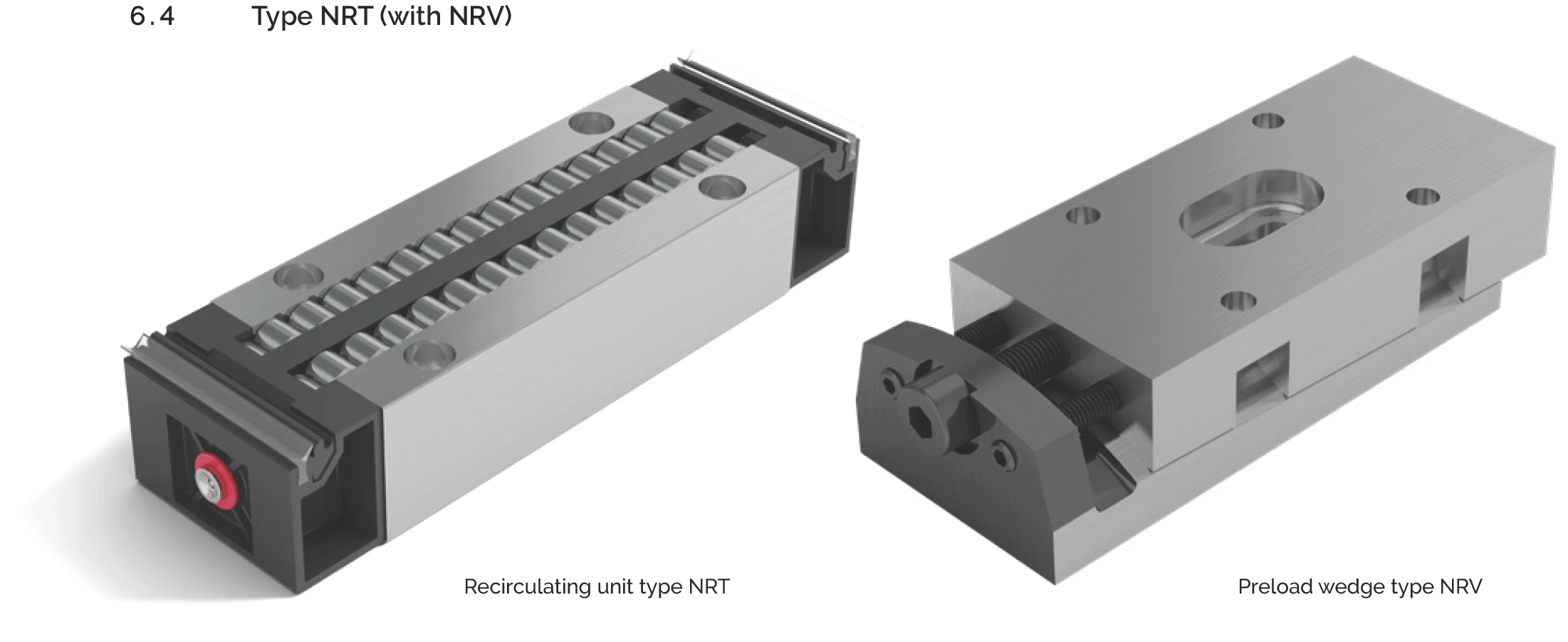

Type NRT 滾針循環單元

Type NRT (with NRV)

Type NRT 循環單元配備滾針軸承，專為與 Type NRV 線性導軌配合使用而設計。NRT 系列提供極高的負載能力（最高達 181,000 N）和剛性，特別適用於高精度、重負載的線性運動應用，如機床和精密加工設備。

基準數據

支撐結構

  • 高精度淬火研磨

材料

  • 支撐結構：整體淬火工具鋼，硬度 58 - 62 HRC
  • 滾動元件：整體淬火滾針軸承鋼，硬度 58 - 64 HRC
  • 保持器：高性能聚合物
  • 端蓋：聚合物

刮水器

  • 集成式端蓋刮水器，用於粗污染防護
  • 可選配額外的彈性體刮水器

速度

1 m/s

加速度

30 m/s²

工作溫度

-40°C 至 +80°C

相容性

Type NRT 循環單元可與以下線性導軌配合使用：

  • Type NRV（滾針導軌）

Type NRT 的尺寸與負載能力

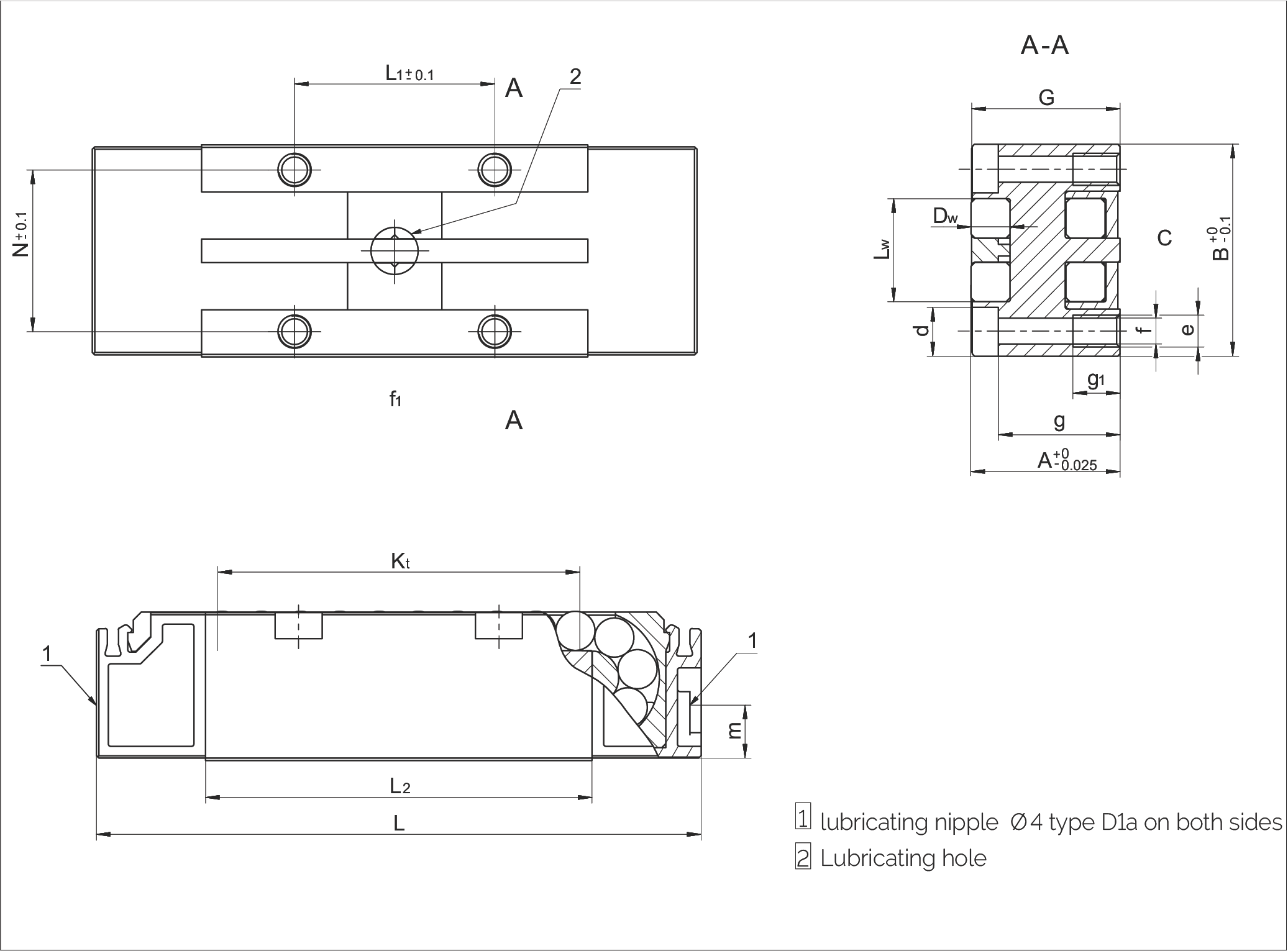

尺寸圖

Type NRT 尺寸圖

規格表

型號 重量
(g)		 尺寸 (mm) 負載能力
C (N)		 選項
(見第8章)
A B Dw G Kt L L1 L2 Lw N d e f f1 g g1 m
NRT 19077 185 19 27 5 18.85 45 77 25.5 49.2 13 20.6 6 M4 3.3 6 15.5 6 5.3 43,000 GP ZS
NRT 26111 570 26 40 7 25.85 70 111 44 75.6 19 30 8 M6 5 9 20 10 10.3 98,000 GP ZS
NRT 26132 721 26 40 7 25.85 91 132 68 96.6 19 30 8 M6 5 9 20.6 10 10.3 120,000 GP ZS
NRT 38144 1,390 38 52 10 37.8 90 144 51 96.8 26 41 11 M8 6.8 11 29 14 14.5 181,000 GP ZS

註記：

  • 選項 GP：滾針循環單元帶預壓
  • 選項 ZS：額外刮水器
  • C 表示動態負載能力
  • NRT 系列必須與 Type NRV 導軌配合使用

Type NRV 預壓楔塊

Type NRV 預壓楔塊與 Type NRT 循環單元配合使用，提供系統預壓以確保高剛性和精度。NRV 預壓楔塊採用可調節設計，帶有設定螺絲、潤滑孔和鎖緊螺絲。

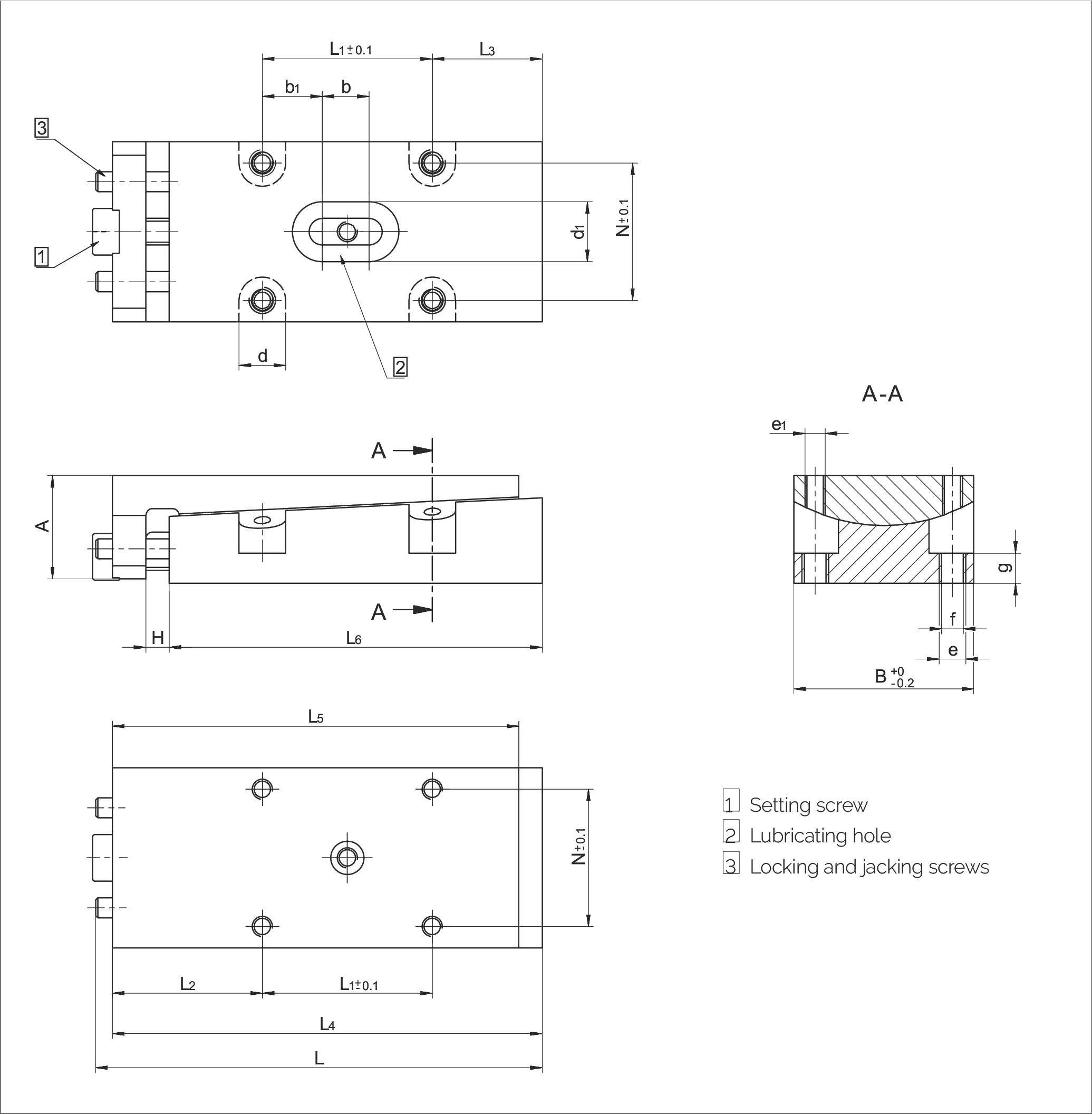

尺寸圖

Type NRV 尺寸圖

規格表

型號 重量
(g)		 尺寸 (mm)
A B H
max.		 L
max.		 L1 L2 L3 L4
max.		 L5 L6 N b b1 d d1 e e1 f g
NRV 19077 195 16 27 7 72 25.5 22.5 16.5 68 61 56 20.6 7 9 7 9 M4 M3 3.3 4.5
NRV 26111 670 25 40 8 105 44 29 21 98 90 83 30 9 17.5 8 11 M6 M4 5 8
NRV 26132 837 126 68 27.5 19.5 119 111 104 29.5
NRV 38144 1,300 30 52 8 130 51 37.5 28.5 121 113 105 41 10 20.5 11 14 M8 M6 6.8 8

註記：

  • NRV 預壓楔塊必須與對應型號的 NRT 循環單元配合使用
  • 提供可調節的預壓功能
  • 帶設定螺絲、潤滑孔、鎖緊螺絲
