定位孔
為了正確對準軸承潤滑孔與機器座孔潤滑孔的位置，AXRY-NGX 軸承在外環上設有定位銷孔 (1)。
下圖顯示了緊固螺絲 (4) 和位於上方的內環軸承標記。軸向墊圈安裝在工作台上。

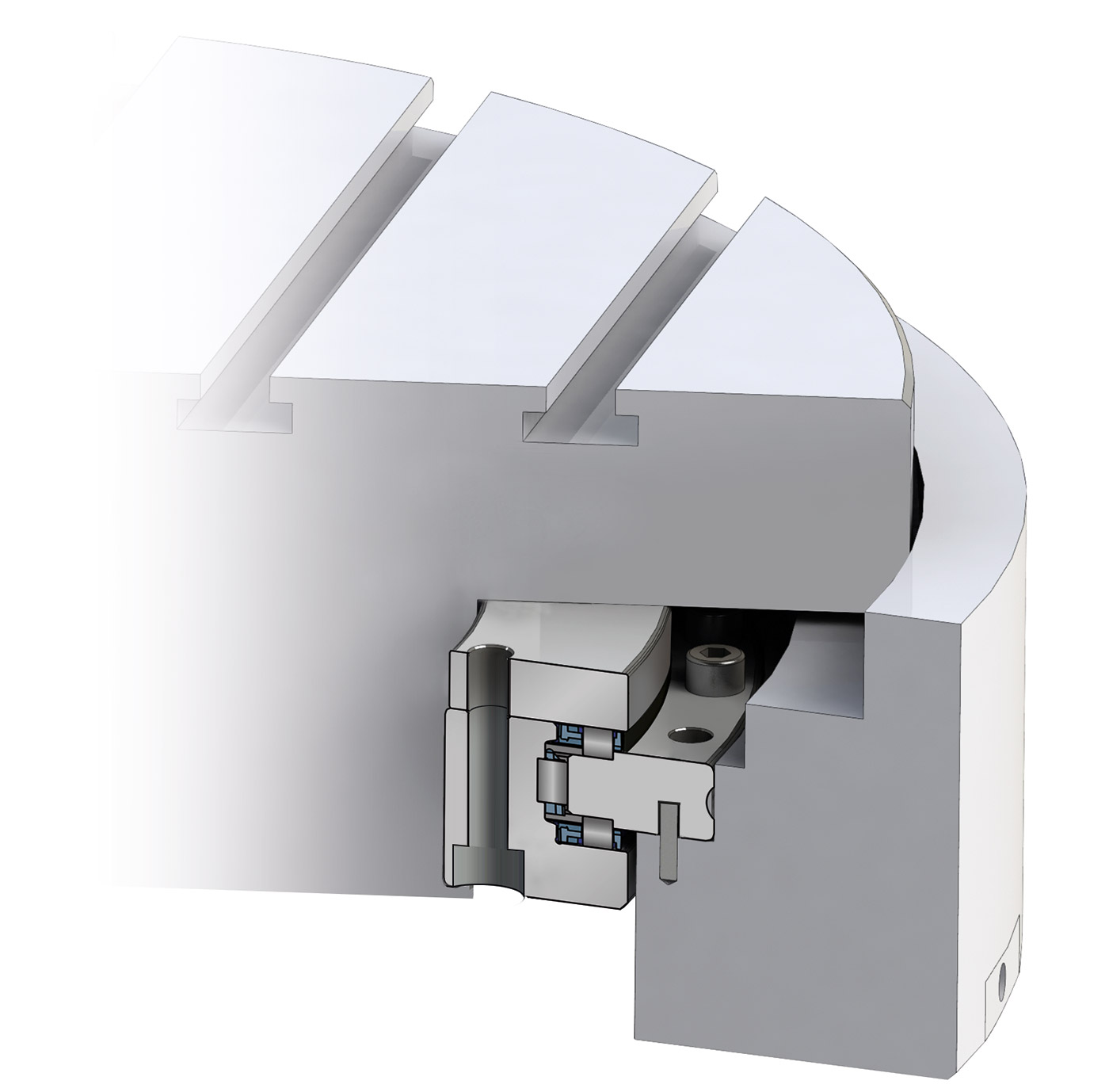

圖：定位銷孔設計示意圖
圖：AXRY-NGX 軸承定位孔位置
孔位關係
- 定位孔 (1) 相對於固定孔 (3) 偏移半個節距
- 定位孔 (1) 相對於潤滑孔 (2) 偏移一個完整節距
- 各軸承的節距在產品數據表的「固定孔」表格中列出
軸承外環定位孔直徑 dPB 設計為略大於建議的銷直徑 dST（參見下表）。
AXRY-NGX 定位孔設計
重要提醒
組裝時請妥善固定定位銷。銷必須可靠地防止在運行中脫落。
| 軸承型號 | 銷高度 hmax [mm] | 銷直徑 dST [mm] | 定位孔直徑 dPB min. [mm] |
|---|---|---|---|
| AXRY 180-460-NGX | 4 | 4 | 5 |
| AXRY 580-NGX | 6 | 6 | 8 |
| AXRY 650-NGX | 8 | 8 | 10 |
符號說明：
hmax = 銷最大高度
dST = 建議銷直徑
dPB min. = 定位孔最小直徑
潤滑孔配置
NGX（內環旋轉）
用於內環旋轉的 NGX 軸承可通過外環的徑向環形槽或軸向進行潤滑。
徑向潤滑
- 通過外環環形槽
- 座孔潤滑通道應靠近軸承徑向潤滑孔
- 適合與機床中央潤滑系統連接
軸向潤滑
- 通過外環端面
- 交貨時軸向孔用塞頭封閉
- 使用軸向潤滑時需拆除塞頭
注意
交貨時軸向潤滑孔使用塞頭封閉。進行軸向潤滑時，請軸向拆除塞頭並徑向封閉。
NGX-SBI（外環旋轉）
用於外環旋轉的 NGX-SBI 軸承通過內環的徑向環形槽進行潤滑。
NGX-SBI 潤滑特點
- 僅支援徑向潤滑（通過內環）
- 軸承潤滑孔應靠近座孔潤滑通道
- 適合固定軸、旋轉外環的應用
潤滑槽填充建議
對於通過外環/內環潤滑槽進行再潤滑，建議在安裝軸承前將潤滑槽完全填滿油脂。
優點
- 再潤滑過程中油脂可更快進入軸承
- 減少初始運行時的摩擦
- 確保潤滑通道暢通
填充要點
- 使用與軸承相同型號的油脂
- 確保潤滑槽清潔無異物
- 均勻填充整個環形槽
- 避免過度填充導致安裝困難
再潤滑建議
| 項目 | 建議 |
|---|---|
| 再潤滑週期 | 通常每年一次 |
| 再潤滑後 | 進行磨合周期 |
| 潤滑量 | 聯繫 myonic 應用工程團隊 |
| 油脂類型 | 標準：DIN 51825-KPH-C1N-30 |
過度潤滑警告
過度潤滑會直接導致軸承摩擦增加和溫度大幅升高，可能導致軸承過早失效。如軸承過度潤滑，請重複磨合周期以恢復原始摩擦力矩。
