公稱直徑 25 mm / 導程 10 mm
Nominal Diameter 25mm / Lead 10mm
最大速度 3800 rpm | 滾珠直徑 3.50 mm
螺桿尺寸

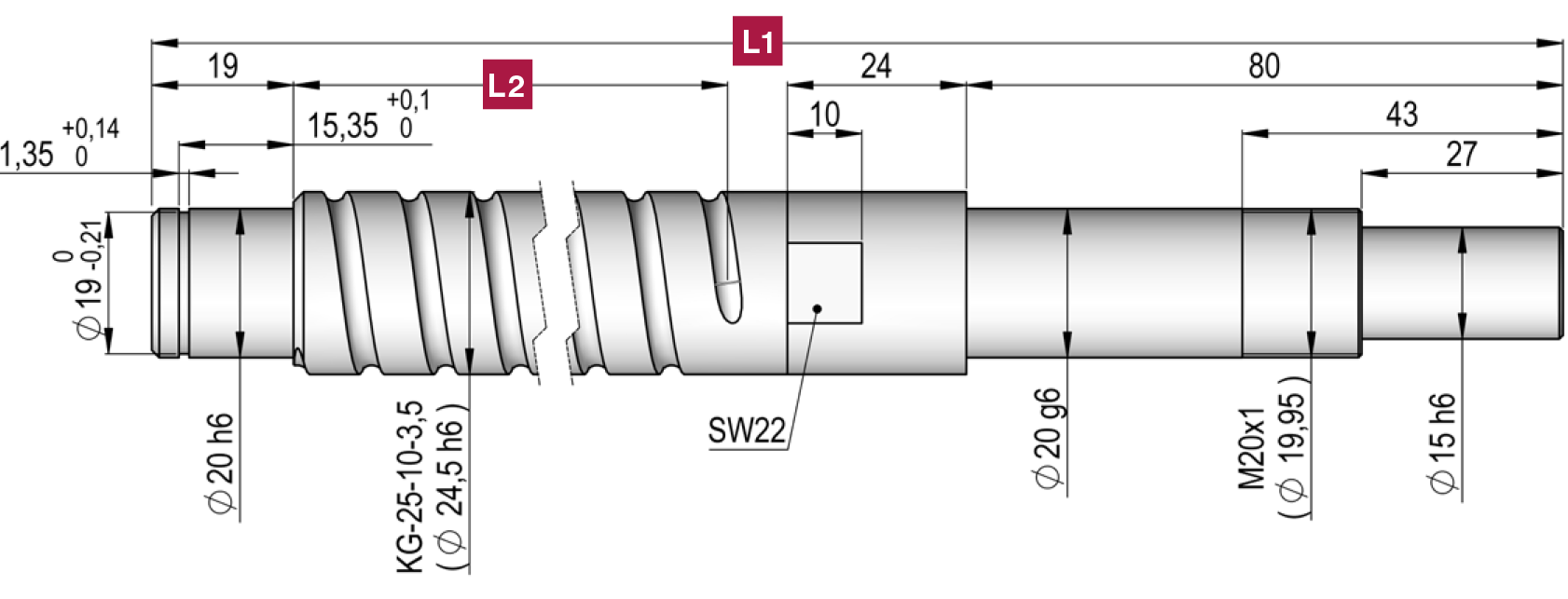

Ballscrew Spindle Dimensions

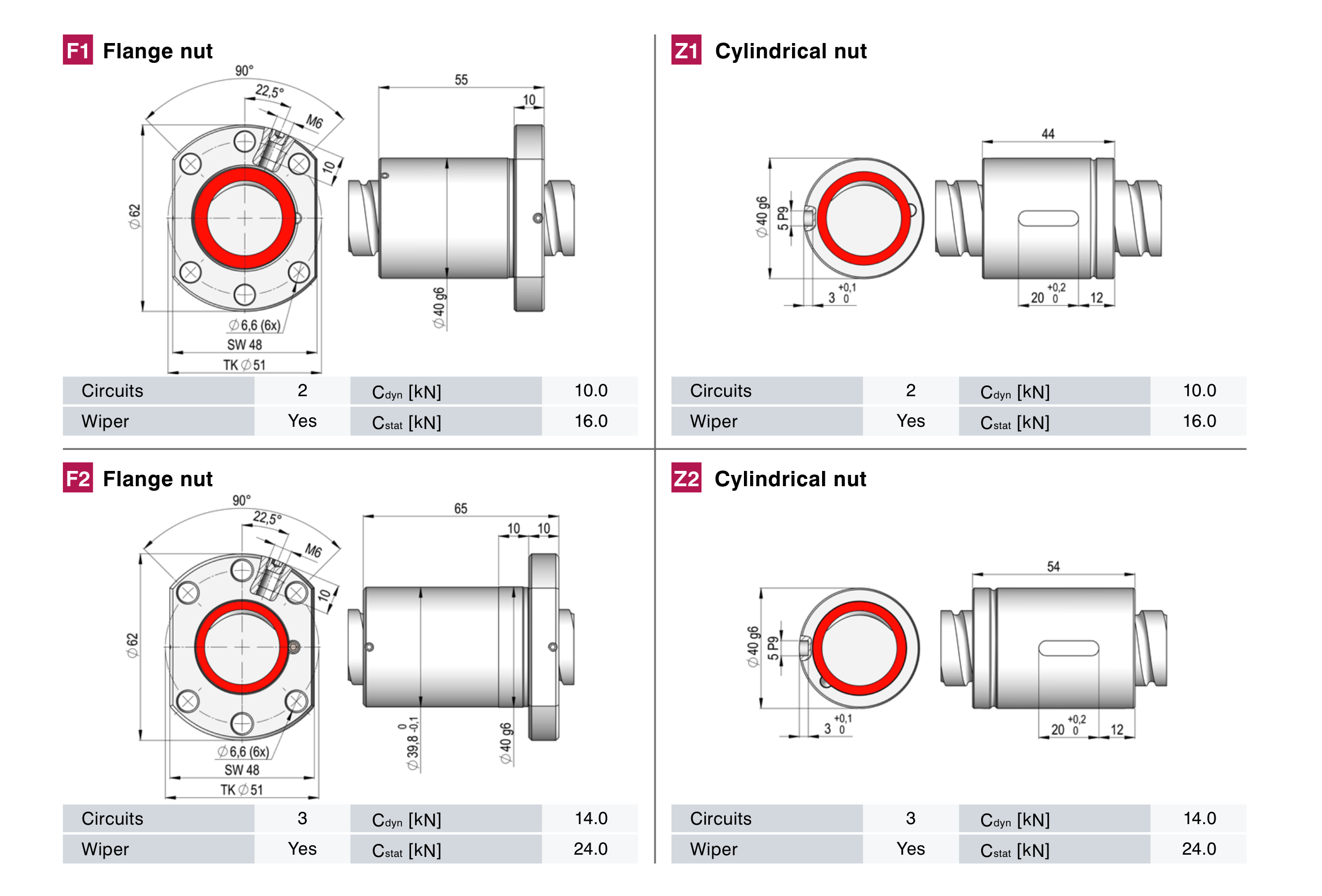

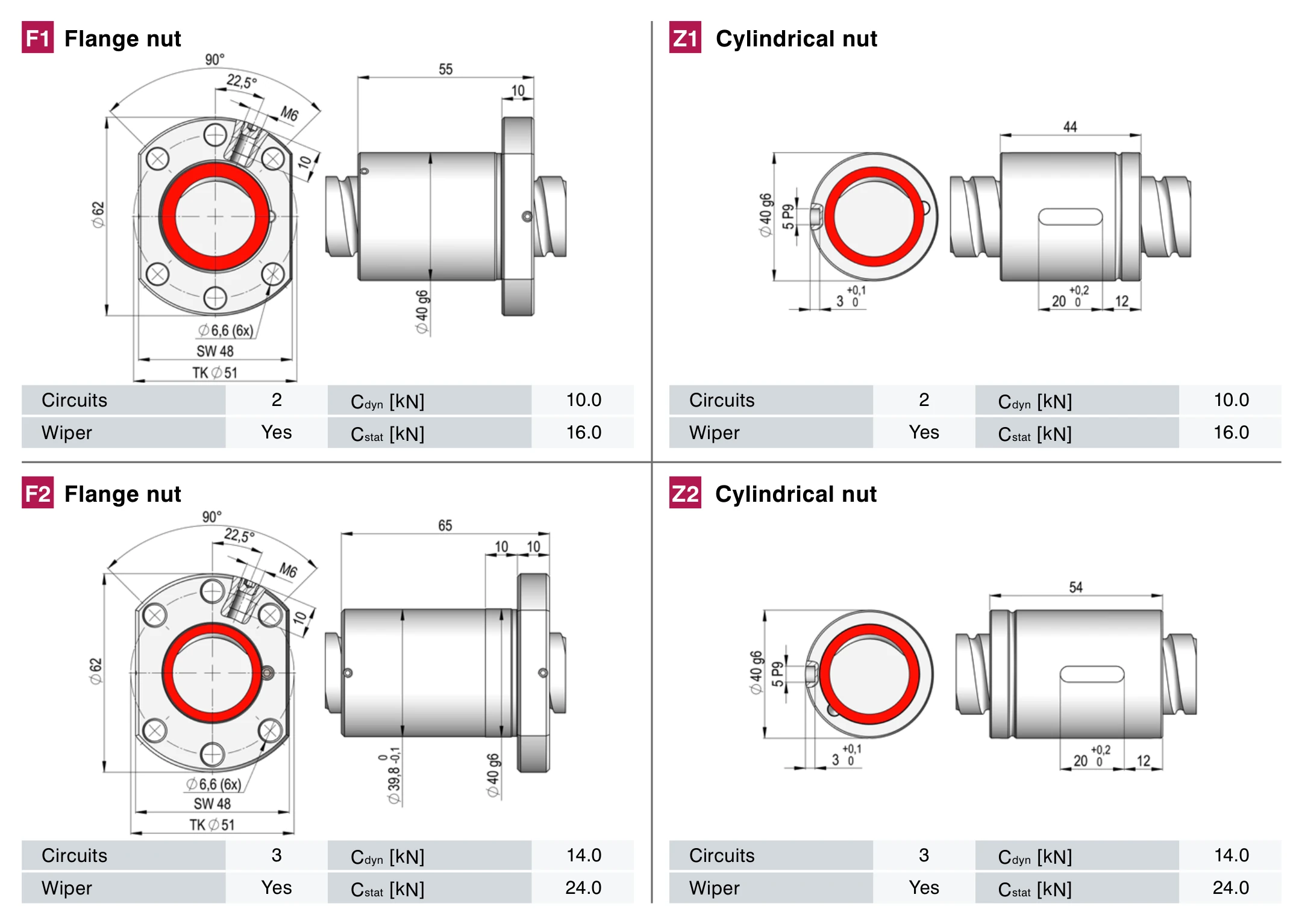

螺帽尺寸，類型與性能參數
Nut Dimensions, Types & Performance Parameters
| 螺帽型號 Nut Type | 珠捲數 Circuits | 動態負載 Cdyn [kN] | 靜態負載 Cstat [kN] | 刮油器 Wiper |
|---|---|---|---|---|
| F1, Z1 | 2 | 10.0 | 16.0 | 有 |
| F2, Z2 | 3 | 14.0 | 24.0 | 有 |
訂購資訊
Part Number / Ordering Information
KGT - F1 - 25 - 10 - L1 - L2 - O - IT1
| 代碼位置 | 說明 | 選項/數值 |
|---|---|---|
| KGT | 產品系列 | 滾珠螺桿 |
| F1 | 螺帽設計 | F1, F2, Z1, Z2 |
| 25 | 公稱直徑 d0 | 25 mm |
| 10 | 導程 | 10 mm |
| L1 | 總長度 | 最大 1000 mm* |
| L2 | 螺紋長度 | 最大 900 mm* |
| O / S | 軸向間隙 | O = 0.0 mm / S = 0.01 mm max. |
| IT1 | 公差等級 | IT1, IT3, IT5, IT7 |
* 更長尺寸可依需求提供
導程公差等級
Lead Tolerance Classes
| 測量長度 Meas. length [mm] | IT1 [µm] | IT3 [µm] | IT5 [µm] | IT7 [µm] |
|---|---|---|---|---|
| – 315 | 6 | 12 | 23 | 52 |
| 316 – 400 | 7 | 13 | 25 | 57 |
| 401 – 500 | 8 | 15 | 27 | 63 |
| 501 – 630 | 9 | 16 | 30 | 70 |
| 631 – 800 | 10 | 18 | 35 | 80 |
| 801 – 1000 | 11 | 20 | 40 | 90 |
