4.6.1 精度等級 Accuracy classes
4.6.1 精度等級
SCHNEEBERGER 為其 MONORAIL 導軌提供了四種不同的精度等級。它們允許使用者根據設計要求進行精確且符合應用需求的導軌選擇。

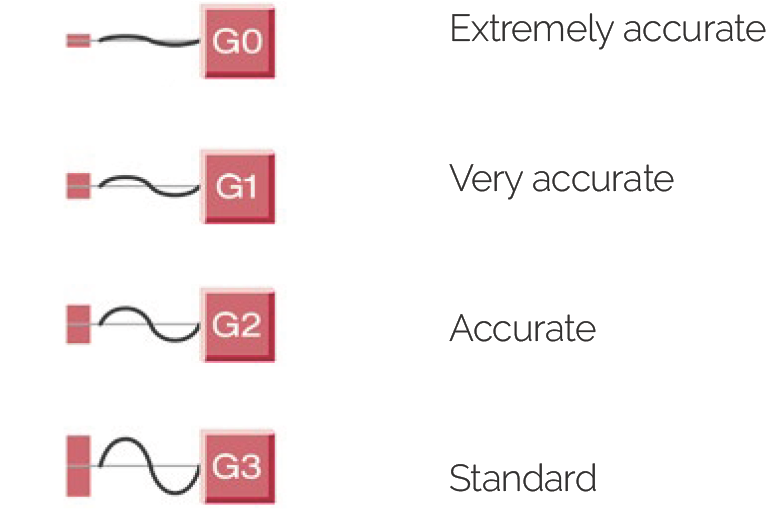

極高精度、超高精度、高精度、標準精度
精度等級決定了滑塊相對於導軌的基準尺寸公差，請參見下圖和第 4.6.2 節－精度－尺寸公差，以及滑塊在導軌上的運行精度，請參見第 1.6.3 節－精度－運行精度。

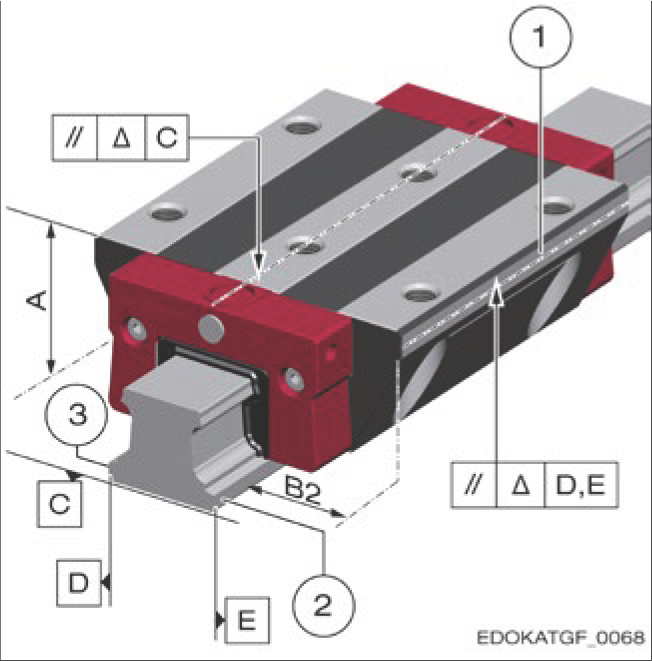

滑塊相對於導軌的基準量測公差
說明
- 1 滑塊定位側
- 2 導軌定位側
- 3 導軌標籤側
- A 系統高度
- B2 滑塊定位側與導軌定位側之間的間距
應用領域
精度等級：極高精度
應用範例：
- 量測儀器
- 修整裝置
精度等級：超高精度
應用範例：
- 量測儀器
- 修整裝置
- CNC 工具機
- CNC 加工中心
精度等級：高精度
應用範例：
- CNC 工具機
- CNC 加工中心
- 搬運、機器人、輔助軸
精度等級：標準精度
應用範例：
- 搬運、機器人、輔助軸
4.6.2 尺寸公差 Dimensional tolerances
4.6.2 尺寸公差

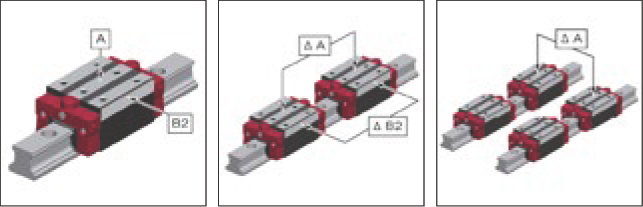

系統尺寸 A 與 B2
MONORAIL 滑塊和導軌彼此獨立地以極高精度製造，因此完全互換。這意味著任何滑塊都可以在相同尺寸的任何導軌上使用，而不會影響預壓等級，因為預壓是由滑塊的滾動元件決定的。對於任何滑塊在任何導軌上的尺寸差異，適用下表中「A/B2」欄的數值。
| 精度等級 | A / B2 | ΔA / ΔB2 | ΔA 標準 |
|---|---|---|---|
| G0 | ± 5 μm | 3 μm | 10 μm |
| G1 | ± 10 μm | 5 μm | 20 μm |
| G2 | ± 20 μm | 7 μm | 40 μm |
| G3 | ± 50 μm | 25 μm | 60 μm |

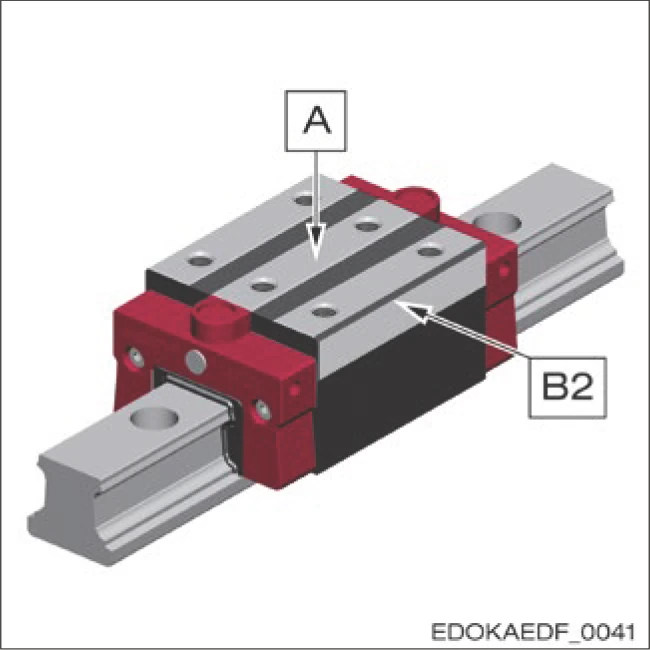

任意滑塊與任意導軌的尺寸公差 – A/B2
量測位置：
- 在滑塊中間和任意導軌位置量測
- 數值僅適用於導軌長度最多 1m

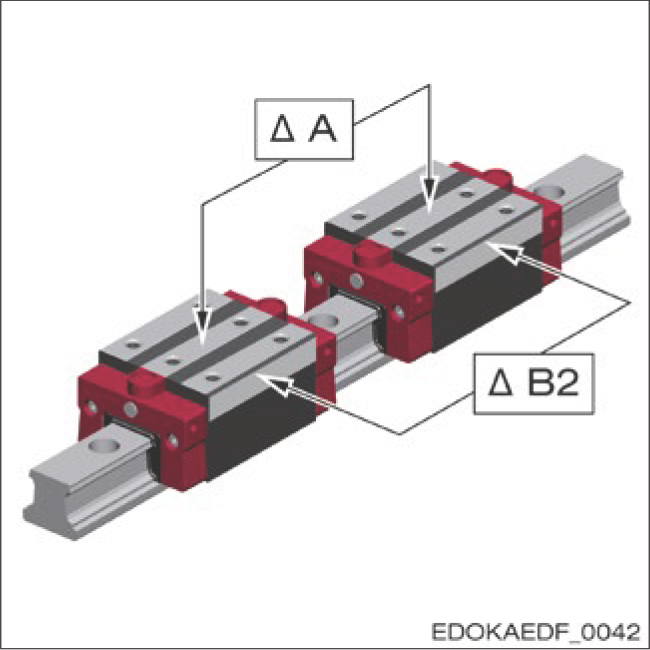

導軌上滑塊之間的最大尺寸差異 – ΔA/ΔB2
量測位置：
- 在滑塊中間和相同導軌位置量測
- 球式產品和單獨交付產品的數值加倍

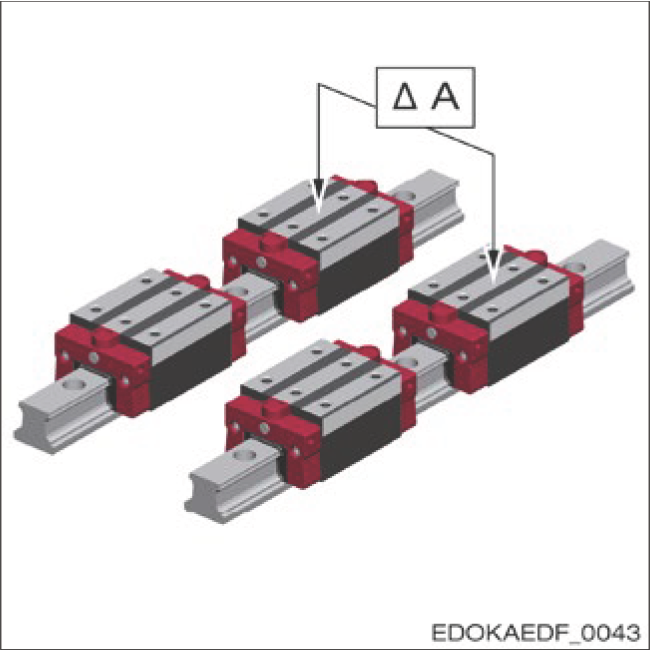

兩條或更多平行導軌上滑塊的最大尺寸差異，標準 – ΔA 標準
量測位置：
- 在滑塊中間和相同導軌位置量測
配對滑塊
一組中的所有滑塊都與生產量測標準配對，並在其頂部和側面定位表面上重新研磨。然後在主導軌上量測主要尺寸 A 和 B2，以使滑塊彼此配對。滑塊配對可以提供兩種品質。
| 配對滑塊 | 屬於一個配對組的所有滑塊的最大尺寸差異 ΔA / ΔB2 | 實施代碼 |
|---|---|---|
| 配對品質 0 | 3 µm | SLWGP0 |
| 配對品質 1 | 5 µm | SLWGP1 |
配對導軌
對於「配對導軌」，從現有數據中尋找具有相似運行特性的合適導軌。選擇過程的標準是導軌長度上運行時的最大差異，即所謂的配對公差。
所有運行協議的邊界都在配對導軌的此公差範圍內。導軌配對可以提供四種品質。
| 導軌配對 | 配對公差 | 實施代碼 |
|---|---|---|
| 配對品質 0 | 5 µm | SLSGP0 |
| 配對品質 1 | 10 µm | SLSGP1 |
| 配對品質 2 | 15 µm | SLSGP2 |
| 配對品質 3 | 20 µm | SLSGP3 |
ΔA 的有限公差

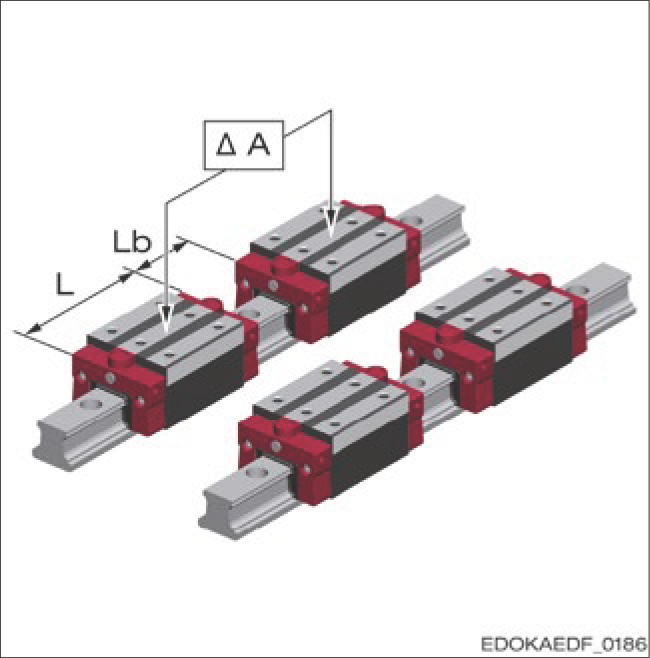

對於在同一導軌或相鄰導軌上彼此靠近組裝的滑塊，ΔA 的有限公差適用。使用非常剛性的連接結構以防止使用壽命縮短時，適用以下條件：
L = 滑塊長度
Lb = 兩個滑塊之間的間距
ΔA = 系統高度的尺寸偏差
註：在一條導軌上彼此靠近組裝的滑塊的有限公差
導軌和滑塊的尺寸

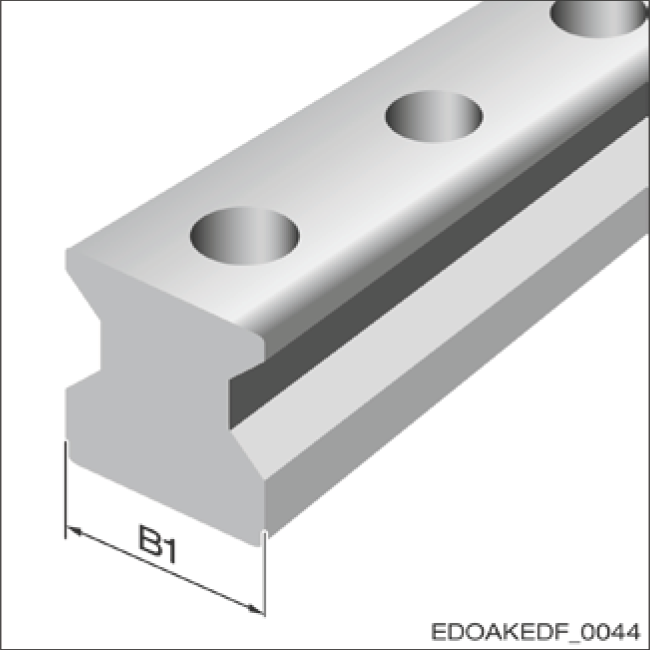

導軌寬度 B1
導軌和滑塊的尺寸
公差：
- 標準：± 0.05 mm

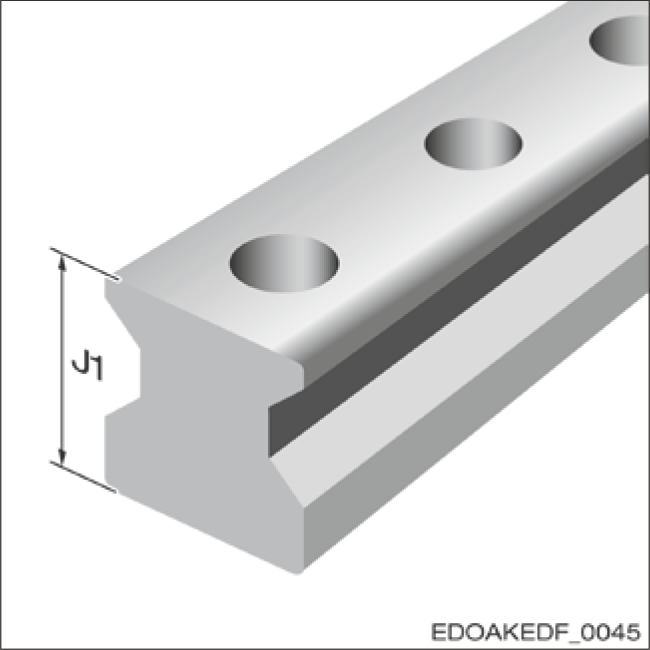

導軌高度 J1
公差：
- 標準/MAC/BAC：± 0.05 mm

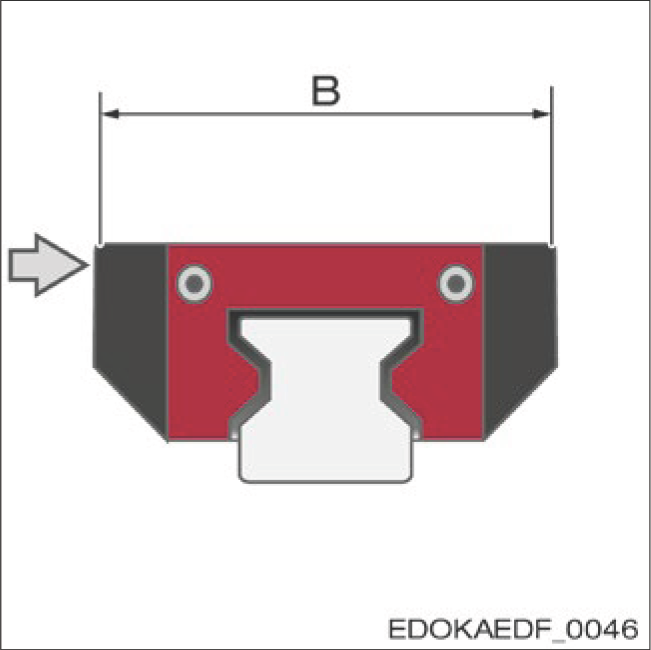

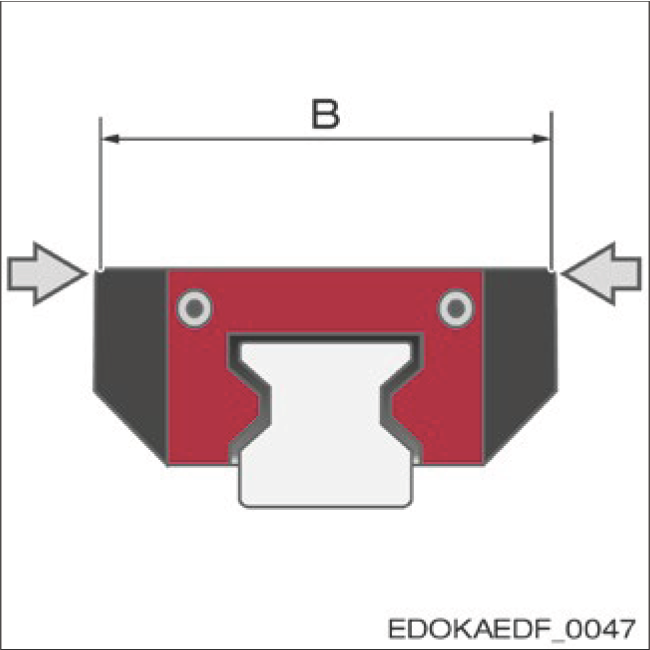

滑塊寬度 B
標準定位面公差：
- MR：0/-0.3 mm
- BM：0/-0.4 mm
雙定位面公差：
- MR：-0.35/-0.25 mm
- BM：-0.35/-0.25 mm
4.6.3 運行精度 Running accuracy
4.6.3 運行精度

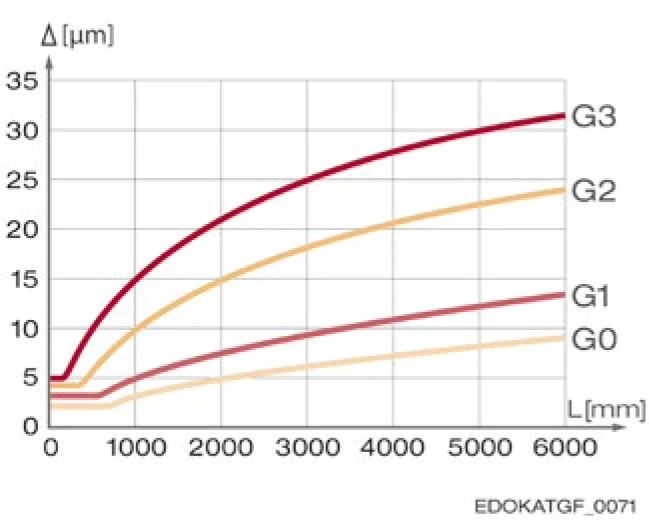

運行精度描述了滑塊在導軌上移動時的垂直和水平平行度偏差。它可以在公差範圍內呈現線性或波形曲線（垂直 XTZ 和水平 XTY）。相對於滑塊中心的公差等級可根據以下圖表，依據導軌長度和精度等級來確定。
讀取範例：對於導軌長度 L3 = 2000 mm，G2 精度等級的允許公差為 0.015 mm。
