MR Size 55 技術規格
重型工具機應用
導軌型式 MR S 55
| MR S 55-N | MR S 55-NU | MR S 55-C |
|---|---|---|
 |  |  |
| 標準型 上方鎖固 | 底部螺孔型 下方鎖固 | 蓋板型 For cover strip |

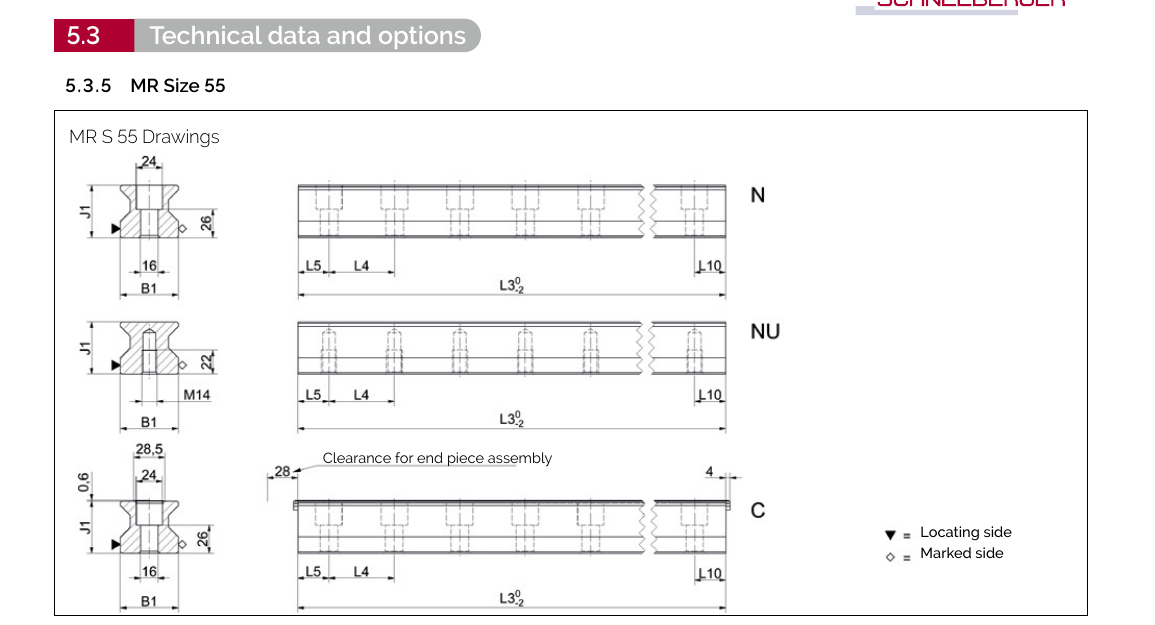

導軌尺寸圖 MR S 55
導軌規格 MR S 55
| 參數 | MR S 55-N | MR S 55-NU | MR S 55-C |
|---|---|---|---|
| 軌道寬度 B1 (mm) | 53 | 53 | 53 |
| 軌道高度 J1 (mm) | 48 | 48 | 48 |
| 最大單件長度 L3 (mm) | 6000 | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 60 | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 | 28.5 |
| 單位重量 (kg/m) | 15.2 | 16.6 | 14.9 |
型號說明
- N = 標準型 (上方鎖固)
- NU = 底部螺孔型 (下方鎖固)
- C = 蓋板型 (For cover strip)
滑塊型式 MR W 55
| MR W 55-A | MR W 55-B | MR W 55-C | MR W 55-D | MR W 55-F | MR W 55-G |
|---|---|---|---|---|---|
 |  |  |  |  |  |
| 標準型 Standard | 標準加長型 Standard long | 高扁型 High/flat | 高扁加長型 High/flat long | 扁型 Flat | 扁加長型 Flat long |

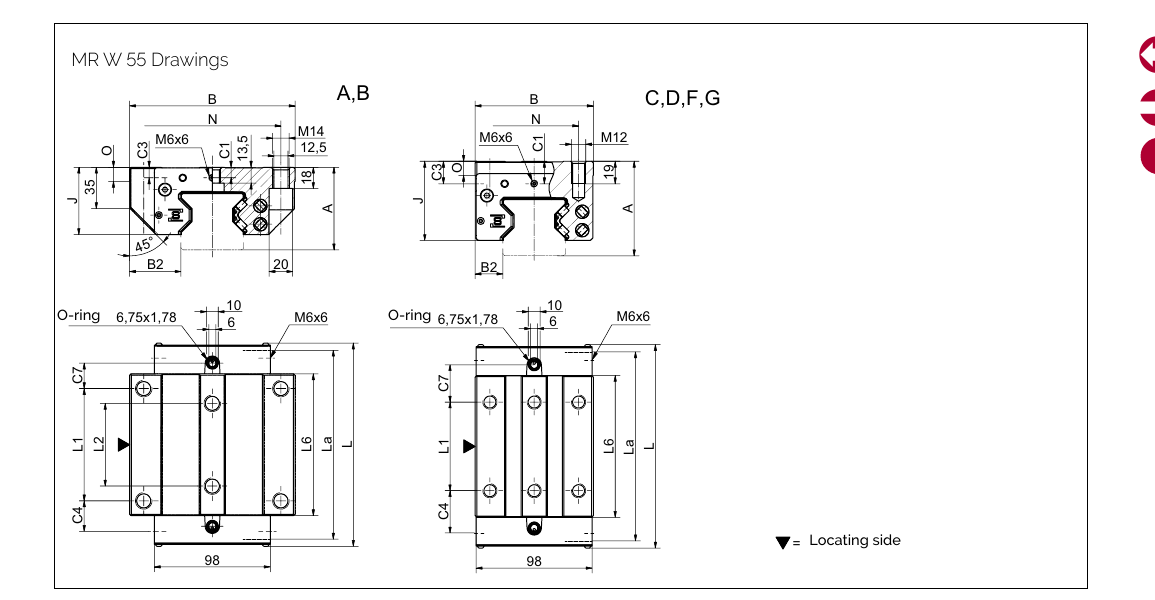

滑塊尺寸圖 MR W 55
滑塊規格 MR W 55
| 參數 | MR W 55-A | MR W 55-B | MR W 55-C | MR W 55-D | MR W 55-F | MR W 55-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 70 | 70 | 80 | 80 | 70 | 70 |
| 滑塊寬度 B (mm) | 140 | 140 | 100 | 100 | 100 | 100 |
| 定位面距 B2 (mm) | 43.5 | 43.5 | 23.5 | 23.5 | 23.5 | 23.5 |
| 滑塊高度 J (mm) | 57 | 57 | 67 | 67 | 57 | 57 |
| 滑塊長度 L (mm) | 172 | 214 | 172 | 214 | 172 | 214 |
| 外側固定孔間距 L1 (mm) | 95 | 95 | 75 | 95 | 75 | 95 |
| 內側固定孔間距 L2 (mm) | 70 | 70 | — | — | — | — |
| 鋼體長度 L6 (mm) | 120 | 162 | 120 | 162 | 120 | 162 |
| 側向固定孔間距 N (mm) | 116 | 116 | 75 | 75 | 75 | 75 |
| 參考面高度 O (mm) | 12 | 12 | 12 | 12 | 12 | 12 |
| 滑塊重量 (kg) | 5.0 | 6.8 | 4.5 | 6.1 | 3.7 | 4.8 |

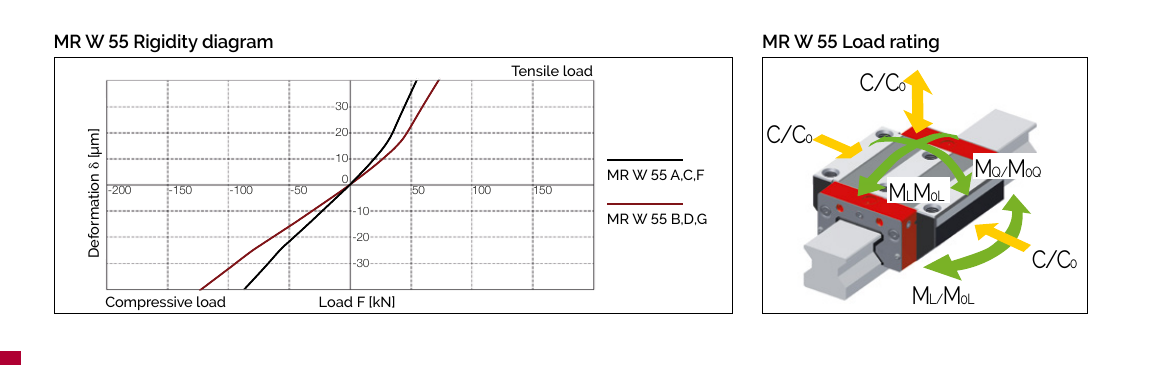

剛性曲線與負載額定圖
負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜橫向力矩 (Nm) | M₀L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C / F | 237,000 | 131,900 | 7,771 | 4,738 | 4,325 | 2,637 |
| B / D / G | 324,000 | 180,500 | 10,624 | 8,745 | 5,919 | 4,872 |
可用選項
精度等級 (Accuracy Classes)
| 精度等級 | 滑塊與軌道公差 A/B2 | 配對滑塊最大差值 ΔA/ΔB2 | 標準滑塊最大差值 |
|---|---|---|---|
| G0 超高精度 | ± 5 µm | 3 µm | 10 µm |
| G1 高精度 | ± 10 µm | 5 µm | 20 µm |
| G2 精密級 | ± 20 µm | 7 µm | 40 µm |
| G3 標準級 | ± 30 µm | 25 µm | 60 µm |
預壓等級 (Preload Classes)
| 預壓等級 | 預壓力 (% of C₀) | 適用場合 |
|---|---|---|
| V0 極輕預壓 | 0-2% | 極低摩擦、均勻負載、最小振動 |
| V1 輕預壓 | 3% | 低摩擦、均勻負載、輕微振動 |
| V2 中預壓 | 8% | 高剛性、中等變化負載和振動 |
| V3 高預壓 | 13% | 最高剛性、衝擊負載、劇烈變化負載 |
表面處理 (Coating)
| 代碼 | 類型 | 特點 |
|---|---|---|
| — | 標準 (無塗層) | 標準鋼材表面 |
| CN | 硬鉻鍍層 | 優異防腐蝕、高耐磨性、良好緊急運行特性 |
參考面位置 (Reference Side)
R1 - 參考面在底部 R2 - 參考面在頂部
訂購代碼範例
導軌訂購代碼
MR S 55-N-G1-KC-R1-1500-35-35-CN
- MR S 55 = MONORAIL 導軌 Size 55
- N = 標準型
- G1 = 高精度
- KC = 固定孔帶沉頭
- R1 = 參考面在底部
- 1500 = 軌道長度 1500mm
- 35-35 = 首末孔位置
- CN = 硬鉻鍍層
滑塊訂購代碼
MR W 55-A-G1-V2-R1-CN-S11-LV
- MR W 55 = MONORAIL 滑塊 Size 55
- A = 標準型
- G1 = 高精度
- V2 = 中預壓 (8% C₀)
- R1 = 參考面在底部
- CN = 硬鉻鍍層
- S11 = 潤滑孔位置頂部中央
- LV = 全油脂填充出廠
