產品概述

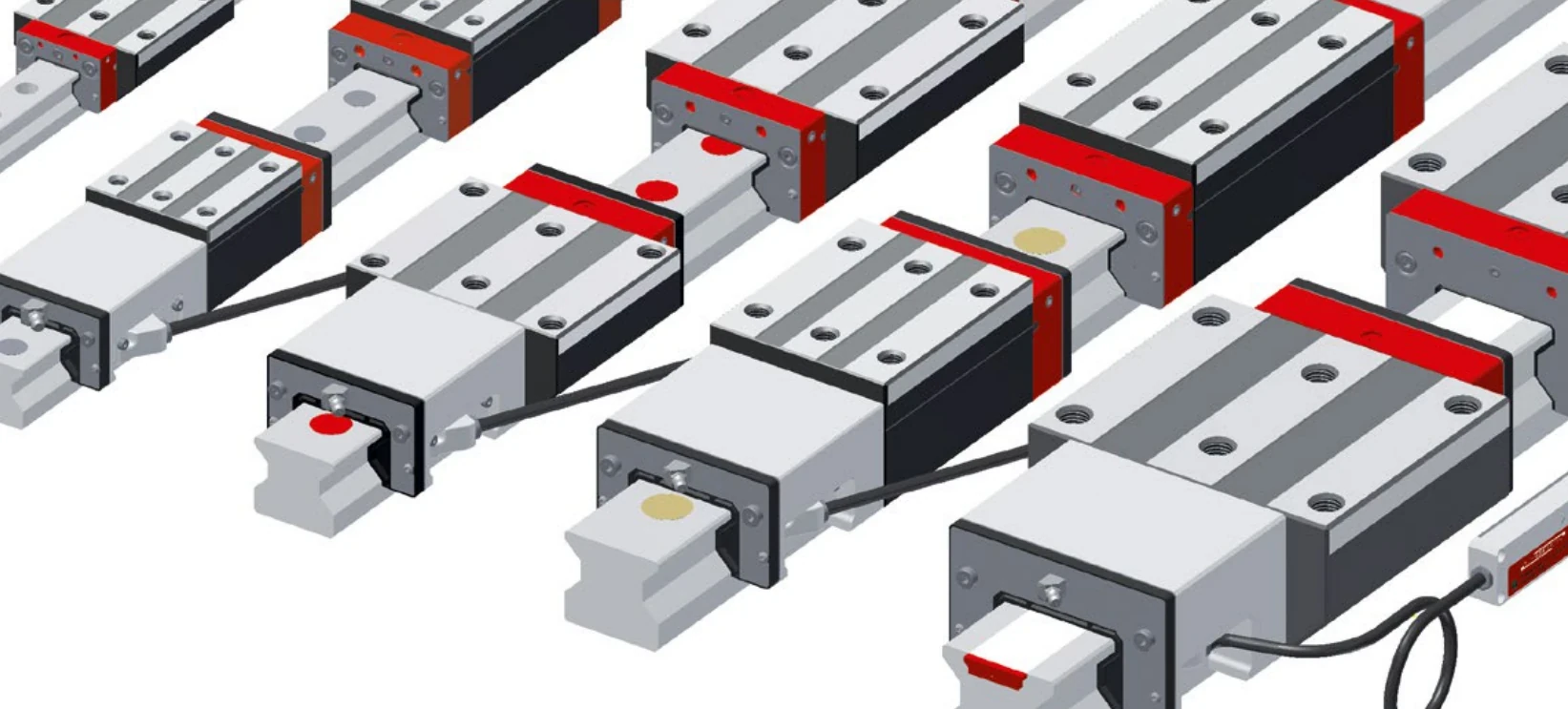

MONORAIL AMS 3B 是整合磁阻量測系統的高精度滾柱線性導軌。將位置量測功能直接整合於導軌系統中，無需額外的外部光學尺或磁尺，簡化機構設計並提高系統可信賴性。
系統特點
- 導向與量測一體化 - 導軌與量測系統整合，無需外部線性編碼器
- 滾柱導向技術 - 採用 MR 系列滾柱導軌技術，高剛性與高負載能力
- 磁阻量測原理 - 抗污染、免維護，適用於惡劣環境
- 增量式輸出 - 提供 1 Vpp 類比或 TTL/RS422 數位信號
- 高解析度 - 基本信號週期 200 μm，可細分至亞微米級
- 參考原點 - 內建參考標記，支援回歸原點

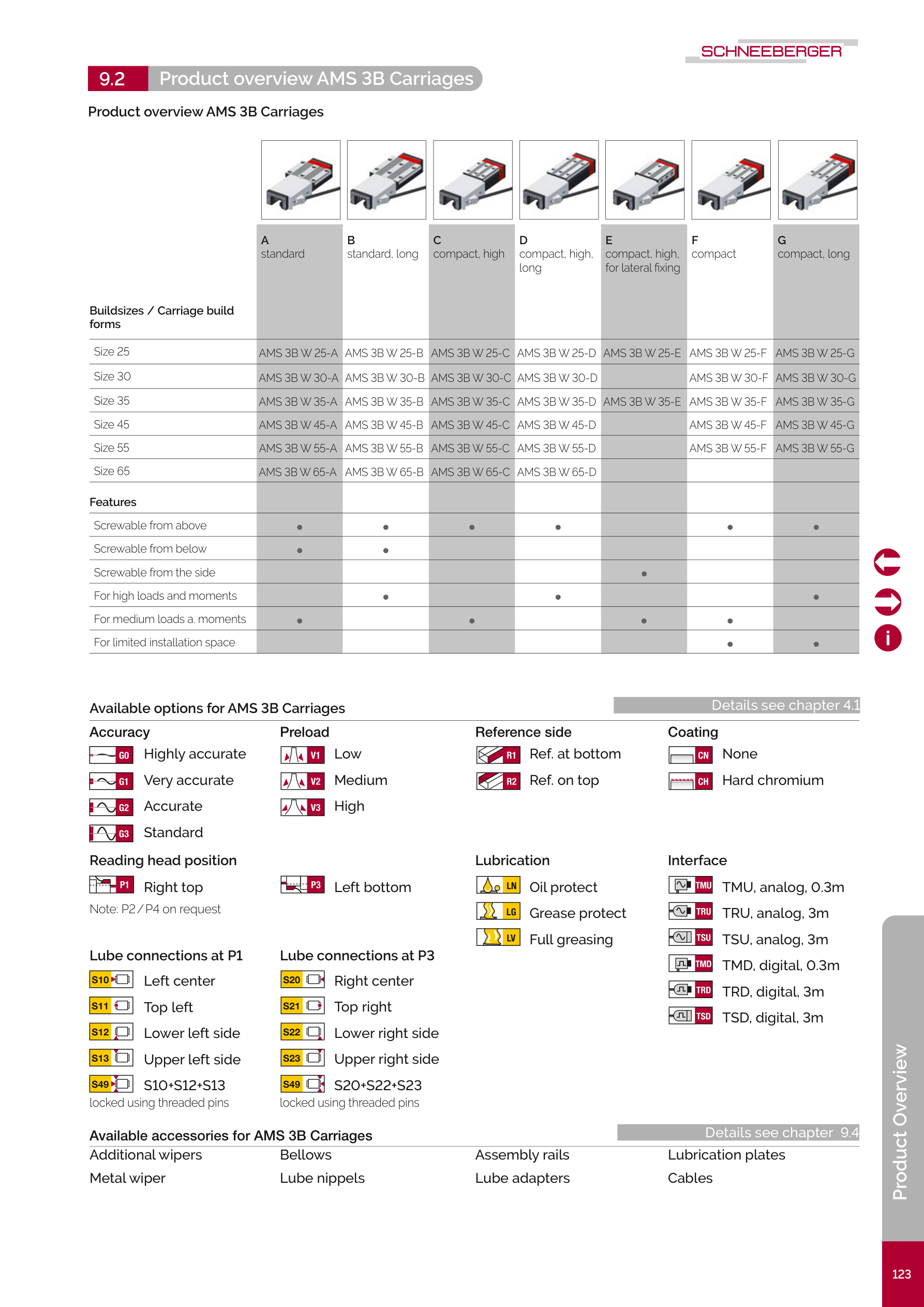

滑塊型式
| 型式 | 說明 | 寬度 | 長度 |
| A | 短滑塊（寬型） | 寬 | 短 |
| B | 長滑塊（寬型） | 寬 | 長 |
| C | 短滑塊（窄型） | 窄 | 短 |
| D | 長滑塊（窄型） | 窄 | 長 |
| E | 短滑塊（迷你型） | 最窄 | 最短 |
| F | 短滑塊（窄型法蘭） | 窄 | 短 |
| G | 長滑塊（窄型法蘭） | 窄 | 長 |
可用尺寸
| 尺寸 | 軌道寬度 (mm) | 系統高度 (mm) | 最大長度 (mm) | 詳細規格 |
| Size 25 | 23 | 23 | 6000 | 查看詳情 → |
| Size 30 | 28 | 28 | 6000 | 查看詳情 → |
| Size 35 | 34 | 32 | 6000 | 查看詳情 → |
| Size 45 | 45 | 38 | 6000 | 查看詳情 → |
| Size 55 | 53 | 48 | 6000 | 查看詳情 → |
| Size 65 | 63 | 58 | 6000 | 查看詳情 → |
量測系統規格
| 參數 | 數值 | 說明 |
| 量測原理 | 磁阻式 | AMR (Anisotropic Magneto-Resistive) |
| 信號週期 | 200 μm | 基本量測週期 |
| 系統精度 | ±3 μm/m | 溫度 20°C |
| 重複精度 | ±0.1 μm | 雙向 |
| 最高速度 | 10 m/s | 取決於介面類型 |
| 工作溫度 | 0 ~ 50°C | 標準規格 |
輸出介面選項
| 介面類型 | 輸出信號 | 解析度 | 說明 |
| 1 Vpp 類比 | 正弦/餘弦 1 Vpp | 依後端細分 | 需外部插補器，可達最高解析度 |
| TTL | 方波 5V | 5 / 2 / 1 / 0.5 μm | 直接連接控制器 |
| RS422 | 差動方波 | 5 / 2 / 1 / 0.5 μm | 長距離傳輸，抗干擾 |
類比輸出優勢：搭配高倍率插補器可達到奈米級解析度。數位輸出則可直接連接 PLC 或運動控制器，簡化系統架構。
典型應用
- 精密工具機 - CNC 銑床、磨床、線切割機
- 半導體設備 - 晶圓檢測、晶粒分選
- 量測設備 - 三次元量測儀、光學檢測設備
- 電子製造 - PCB 鑽孔機、貼片機
- 雷射加工 - 雷射切割、雷射焊接
- 精密組裝 - 自動化精密組裝線
系列比較
| 特性 | AMS 3B | AMSABS 3B | MONORAIL MR |
| 滾動元件 | 滾柱 | 滾柱 | 滾柱 |
| 量測方式 | 增量式 | 絕對式 | 無 |
| 開機後 | 需回歸原點 | 立即讀取位置 | - |
| 解析度 | 最高（可細分） | 高 | - |
| 成本 | 中 | 高 | 低 |
