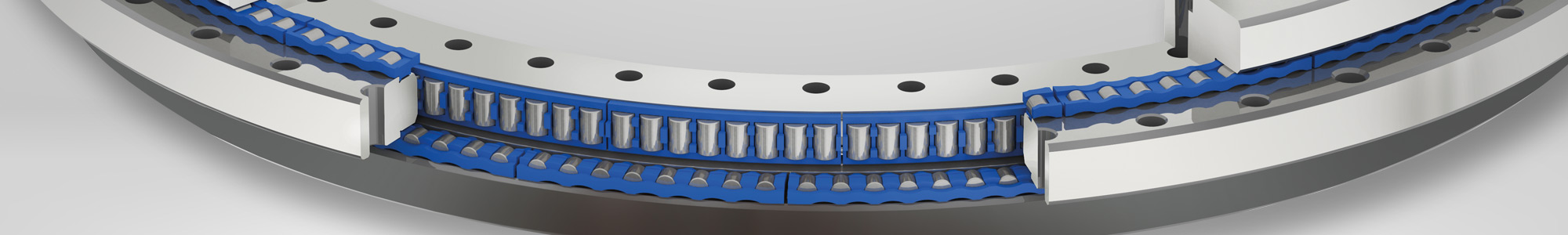

AXRY-NGS 軸承是雙向作用、螺栓固定式精密軸承單元，專為高剛性且同時高速的應用設計，例如銑車複合工作台或立式車床。
該軸承可無間隙吸收軸向力、徑向力和傾覆力矩。
AXRY-NGS 軸承在有限的空間內提供最佳的速度、剛性和使用壽命。為達到極限轉速和長工作週期，建議在內環和外環上進行油循環冷卻。
注意！高速軸運行的三大要素
- 冷卻 - 確保軸承散熱
- 潤滑 - 適當的潤滑方式
- 溫度監控 - 持續監測軸承溫度
主要特點
高速高剛性
專為高速且高剛性應用設計，無間隙吸收軸向、徑向力和傾覆力矩
增強的剛性與負載
較 AXRY-EX 系列提升剛性值和負載額定值，延長使用壽命
靈活潤滑選項
支援軸向/徑向潤滑，可選內環潤滑（-SBI），標配預脂潤滑
整合監控功能
外環標配溫度感測器孔，可直接在內環設計冷卻通道
產品系列
| 系列 | 旋轉方式 | 特點 | 適用場景 |
|---|---|---|---|
| AXRY-NGS | 內環旋轉 | 通過外環軸向/徑向潤滑，外環溫度感測器孔 | 銑車複合工作台、立式車床 |
| AXRY-NGS-SBI | 外環旋轉 | 通過內環徑向潤滑，內環溫度感測器孔 | 外環高速旋轉應用 |
可用尺寸
| 型號 | 內徑 d (mm) | 外徑 D (mm) | 高度 H (mm) |
|---|---|---|---|
| AXRY 120-NGS | 120 | 210 | 40 |
| AXRY 200-NGS | 200 | 300 | 45 |
| AXRY 260-NGS | 260 | 385 | 55 |
| AXRY 325-NGS | 325 | 450 | 60 |
| AXRY 395-NGS | 395 | 525 | 65 |
| AXRY 460-NGS | 460 | 600 | 70 |
| AXRY 580-NGS | 580 | 750 | 80 |
| AXRY 650-NGS | 650 | 850 | 100 |
典型應用
- 銑車複合加工中心 - Mill-turn tables
- 立式車床 - Vertical lathes
- 齒輪切削機床 - Gear cutting machines
- 高速旋轉工作台 - High-speed rotary tables
- 精密加工中心 - Precision machining centers
