BM WR/SR Size 20 技術規格
耐腐蝕精密滾珠導軌

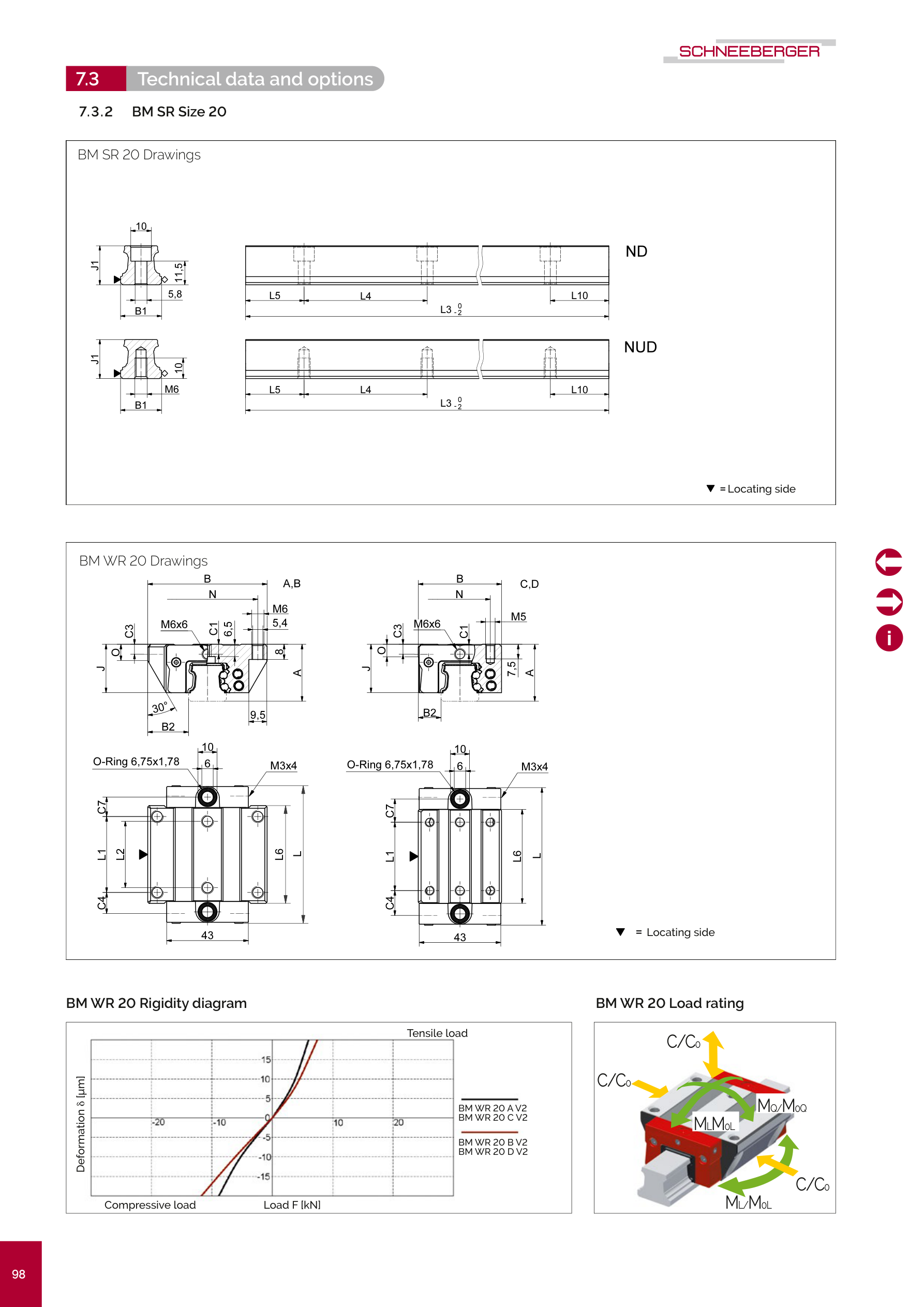

尺寸圖 BM WR/SR 20

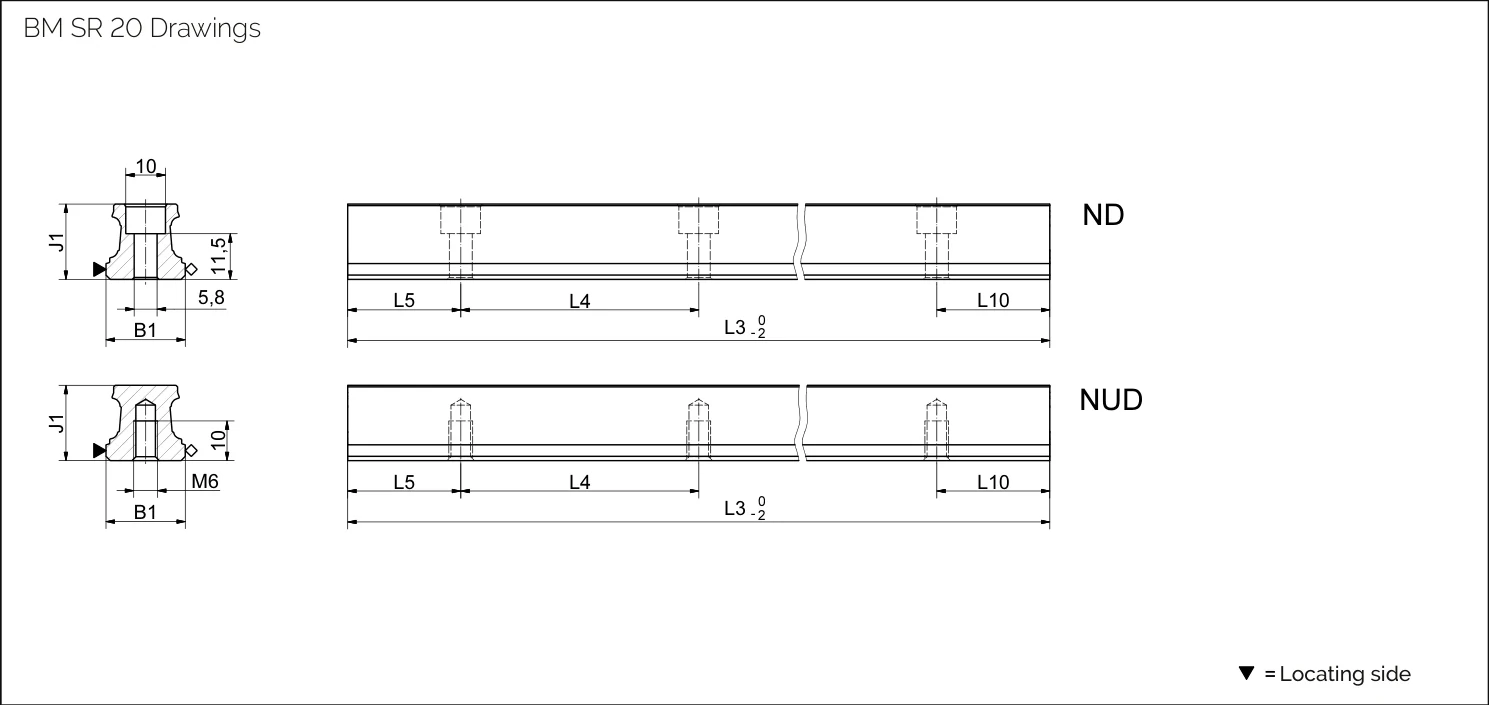

導軌規格
| 參數 | BM SR S 20-ND | BM SR S 20-NUD |
|---|---|---|
| 材質 | 不鏽鋼 | |
| 軌道寬度 B1 (mm) | 20 | 20 |
| 軌道高度 J1 (mm) | 19 | 19 |
| 最大單件長度 L3 (mm) | 3000 | 3000 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 |
| 軌道重量 (kg/m) | 2.2 | 2.3 |
導軌型式說明：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理

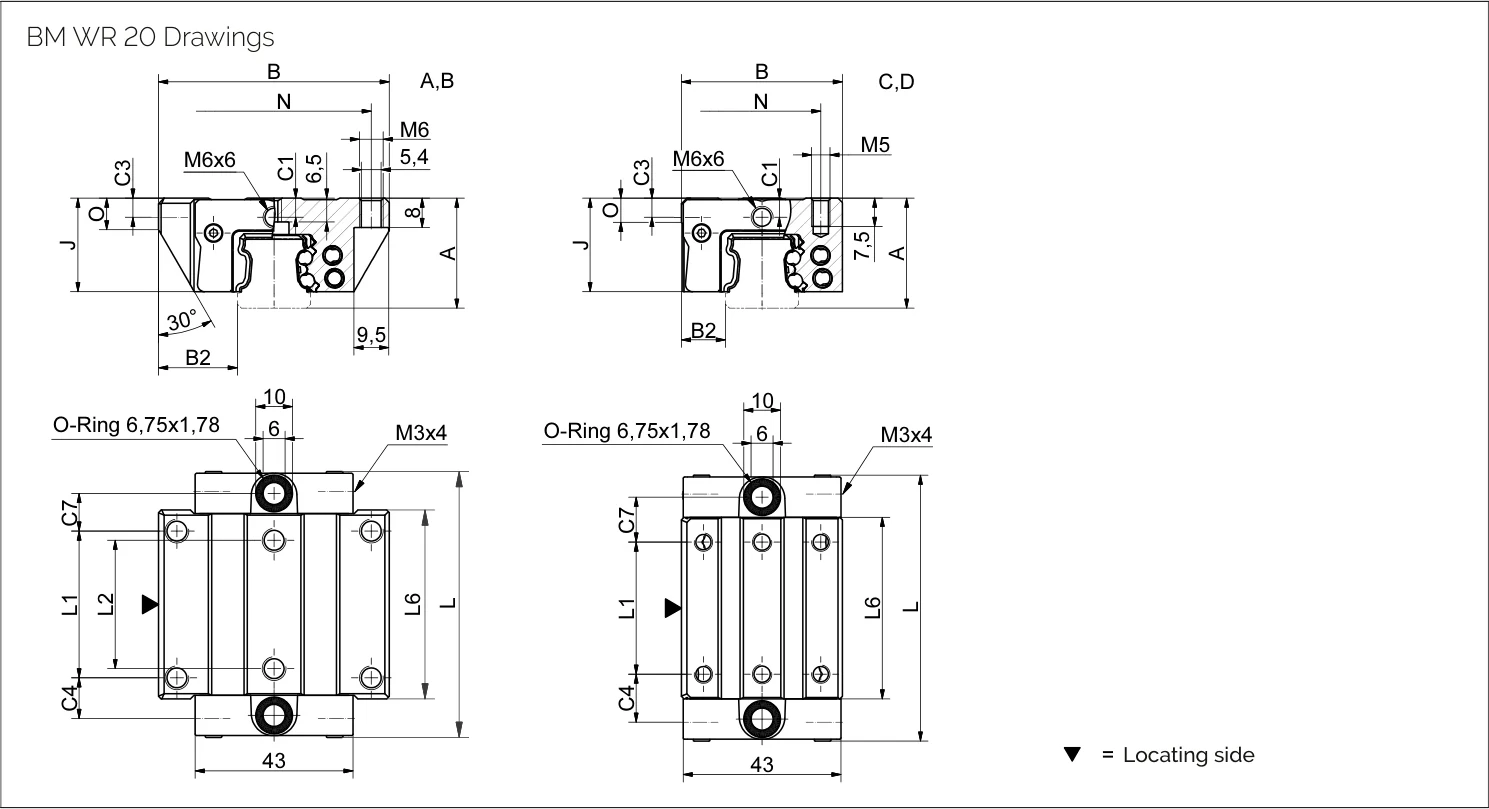

滑塊規格 BM WR W 20
可用型式：A（標準型）、B（標準加長型）、C（緊湊高型）、D（緊湊高加長型）
| 參數 | W 20-A | W 20-B | W 20-C | W 20-D |
|---|---|---|---|---|
| 系統高度 A (mm) | 30 | 30 | 30 | 30 |
| 滑塊寬度 B (mm) | 63 | 63 | 44 | 44 |
| 定位面距 B2 (mm) | 21.5 | 21.5 | 12 | 12 |
| 前方中央潤滑孔位置 C1 (mm) | 5.2 | 5.2 | 5.2 | 5.2 |
| 側面潤滑孔位置 C3 (mm) | 5.2 | 5.2 | 5.2 | 5.2 |
| 側面潤滑孔位置 C4 (mm) | 10.8 | 18.8 | 12.8 | 13.8 |
| 頂部潤滑孔位置 C7 (mm) | 10.3 | 18.3 | 12.3 | 13.3 |
| 滑塊高度 J (mm) | 25.5 | 25.5 | 25.5 | 25.5 |
| 滑塊長度 L (mm) | 72.5 | 88.5 | 72.5 | 88.5 |
| 外側固定孔間距 L1 (mm) | 40 | 40 | 36 | 50 |
| 內側固定孔間距 L2 (mm) | 35 | 35 | - | - |
| 鋼體長度 L6 (mm) | 51.5 | 65.5 | 49.5 | 65.5 |
| 側向固定孔間距 N (mm) | 53 | 53 | 32 | 32 |
| 參考面高度 O (mm) | 8 | 8 | 6 | 6 |
| 滑塊重量 (kg) | 0.5 | 0.6 | 0.4 | 0.5 |

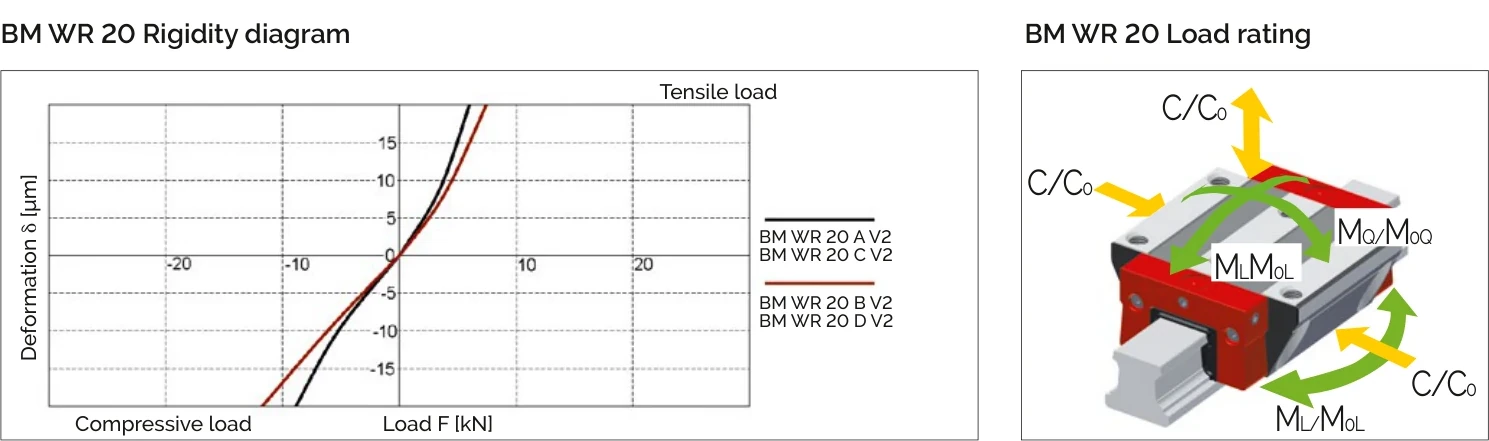

負載額定值 (BM SR 不鏽鋼版本)
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C | 26,690 | 12,240 | 317 | 248 | 145 | 114 |
| B / D | 34,935 | 14,790 | 417 | 421 | 175 | 177 |
負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
