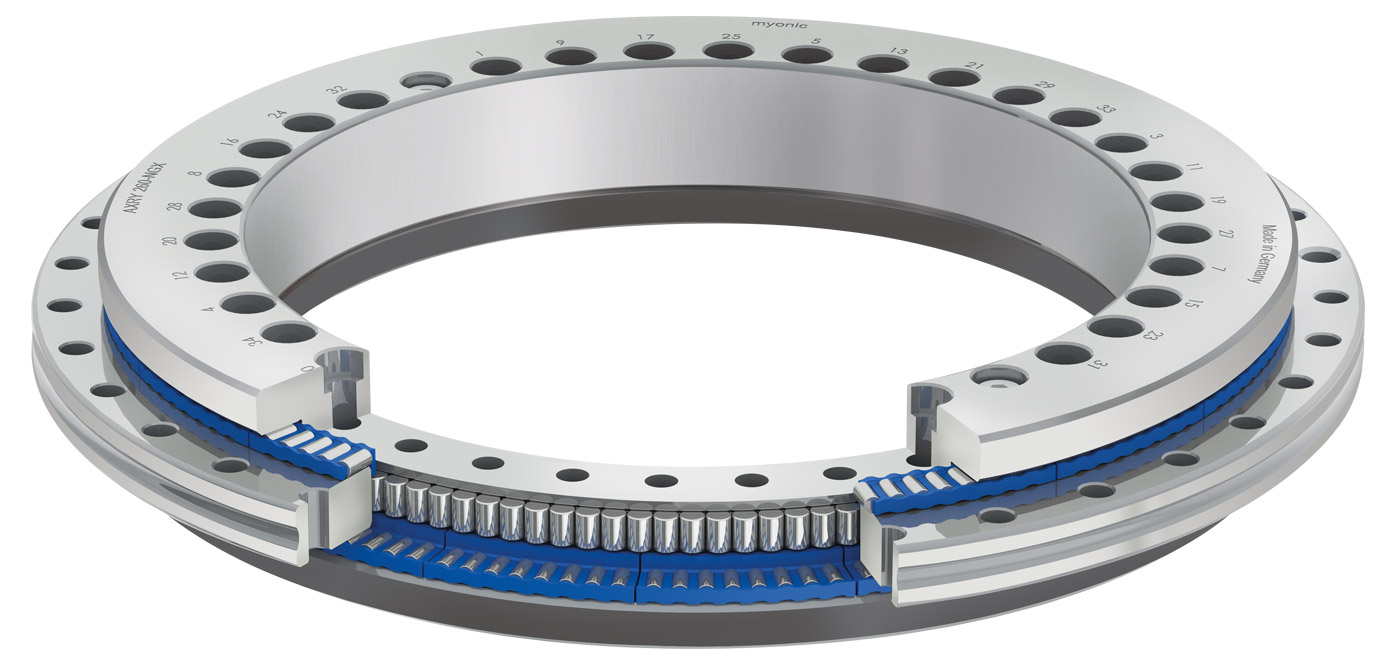

AXRY-NGX 軸承是雙向作用、螺栓固定式精密軸承單元，專為高剛性應用設計，例如旋轉工作台或銑頭。
該軸承可無間隙吸收軸向力、徑向力和傾覆力矩。
AXRY-NGX 軸承在有限的安裝空間內提供最佳的剛性和使用壽命。
主要特點
高剛性設計
無間隙吸收軸向、徑向力和傾覆力矩，適用於精密定位應用
即裝即用
預潤滑、預調整的完整軸承單元，簡化安裝流程
多種尺寸
提供 180 至 650 mm 多種內徑規格，滿足不同應用需求
靈活潤滑
支援油脂或油潤滑，可通過外環軸向或徑向再潤滑
產品系列
系列說明
- AXRY-NGX：標準版（內環旋轉），通過外環軸向或徑向再潤滑
- AXRY-NGX-SBI：外環旋轉版，通過內環再潤滑
- AXRY-NGX-MA：MA = Messsystem Absolut（絕對式量測系統）
- AXRY-NGX-MI：MI = Messsystem Inkrementell（增量式量測系統）
| 系列 | 旋轉方式 | 特點 | 適用場景 |
|---|---|---|---|
| AXRY-NGX | 內環旋轉 | 標準版本，通過外環軸向或徑向再潤滑 | 旋轉工作台、銑頭 |
| AXRY-NGX-SBI | 外環旋轉 | 通過內環再潤滑 | 外環旋轉應用 |
| AXRY-NGX-MA | 內環旋轉 | 帶絕對式角度量測系統（MA = Absolut） | 需要角度反饋的應用 |
| AXRY-NGX-MI | 內環旋轉 | 帶增量式角度量測系統（MI = Inkrementell） | 需要增量角度反饋的應用 |
可用尺寸
符號說明
- d：內徑（mm）
- D：外徑（mm）
- H：高度（mm）
| 型號 | 內徑 d (mm) | 外徑 D (mm) | 高度 H (mm) |
|---|---|---|---|
| AXRY 180-NGX | 180 | 280 | 43 |
| AXRY 200-NGX | 200 | 300 | 45 |
| AXRY 260-NGX | 260 | 385 | 55 |
| AXRY 325-NGX | 325 | 450 | 60 |
| AXRY 395-NGX | 395 | 525 | 65 |
| AXRY 460-NGX | 460 | 600 | 70 |
| AXRY 580-NGX | 580 | 750 | 90 |
| AXRY 650-NGX | 650 | 870 | 122 |
典型應用
- 加工中心 - 銑削旋轉工作台
- 銑頭 - 五軸加工中心
- 擺動軸 - 多軸工具機
