AMS 磁阻式量測原理

Magneto-resistive Measuring Method

尺的製造方式

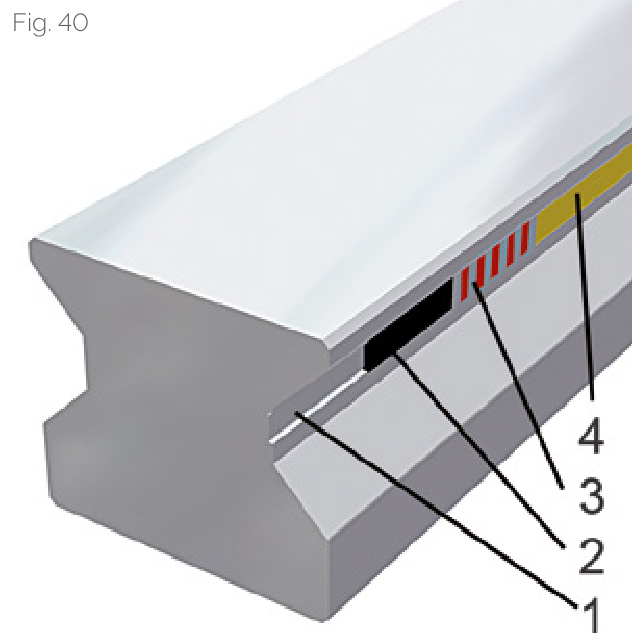

尺包含兩條磁軌：

尺完全整合到導軌部分中，製造過程如下：

步驟	說明
1	在已完成的導軌部分中研磨出一條凹槽 (slot)
2	將磁性材料帶插入凹槽中
3	對磁性材料進行研磨並磁化
4	使用具有磁性穿透性 (magnetically permeable) 的通體硬化蓋板焊接到導軌上，以保護量測尺

這種蓋板設計可保護量測尺免受切屑和冷卻液的影響。量測尺的位置在所有 AMS 產品系列中保持一致。

當感測器與量測尺之間發生相對運動時，磁阻材料中的磁場強度變化會導致電阻發生易於量測的變化。

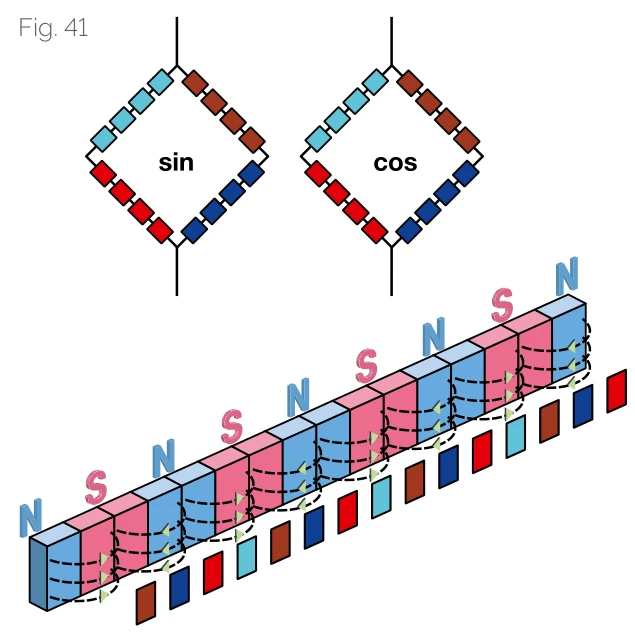

惠斯登電橋感測器元件的電路設計可將溫度波動、老化和外部磁場干擾的影響降至最低。

由於鐮刀形感測器元件 (sickle-shaped sensor elements) 的排列方式，從增量磁化中獲得兩個具有 90 度相位偏移 的正弦波形信號。

為提高精度，來自 104 個獨立元件 的信號沿量測方向進行平均處理。由於感測器結構適應磁性分割週期，外部磁場干擾的影響被大幅抑制。

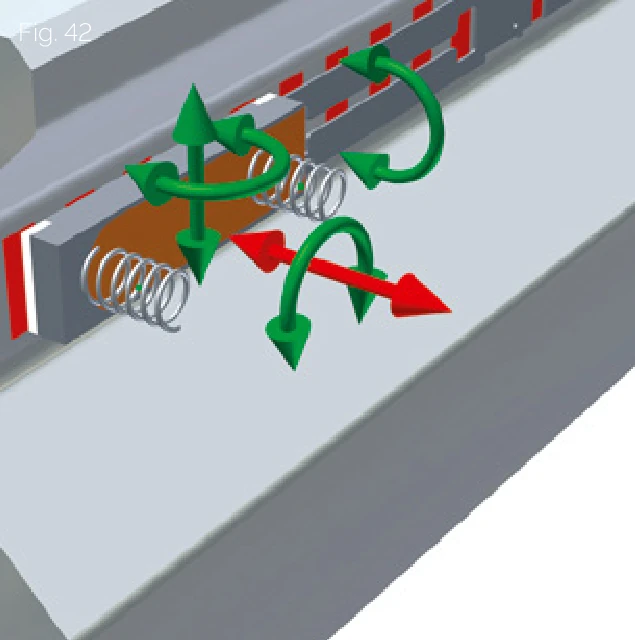

所有決定精度的量測信號特性（相位、幅度差異、諧波特性等）都固定在感測器內部。因此，即使感測器位置和傾斜發生較大偏差，也不會降低信號品質：「電路保持穩定」 (The circuit remains stable)。

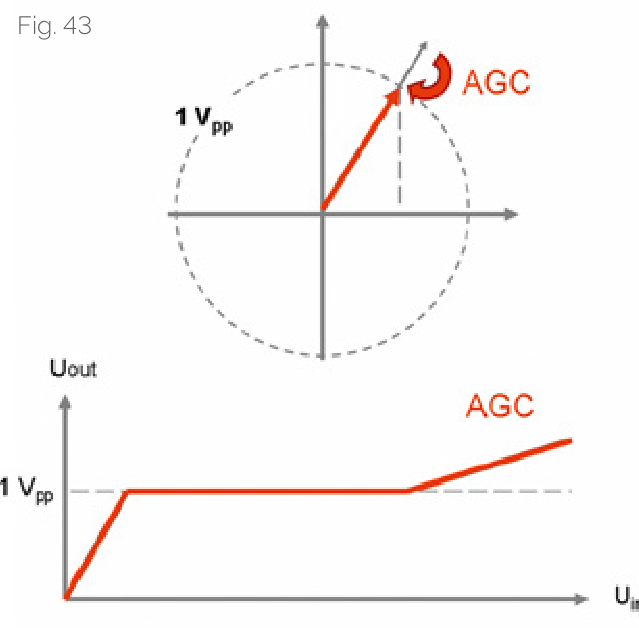

電流幅度（由週期信號表示）在電子量測系統中持續測定。當發生任何偏差時，幅度會自動調整。因此，即使在異常情況下（安裝錯誤、外部錯誤或滑塊移除），也能提供標準化的輸出信號。

幅度監控	持續監測週期信號的電流幅度
自動調整	發生偏差時自動調整幅度
異常處理	在安裝錯誤 (installation errors)、外部錯誤 (external errors) 或滑塊移除 (removal of the slider) 等情況下仍能提供穩定輸出

第二軌道帶有 AMS 參考標記，用於確定絕對位置和系統歸零。參考點的精度對於機器的零位或原點位置至關重要。

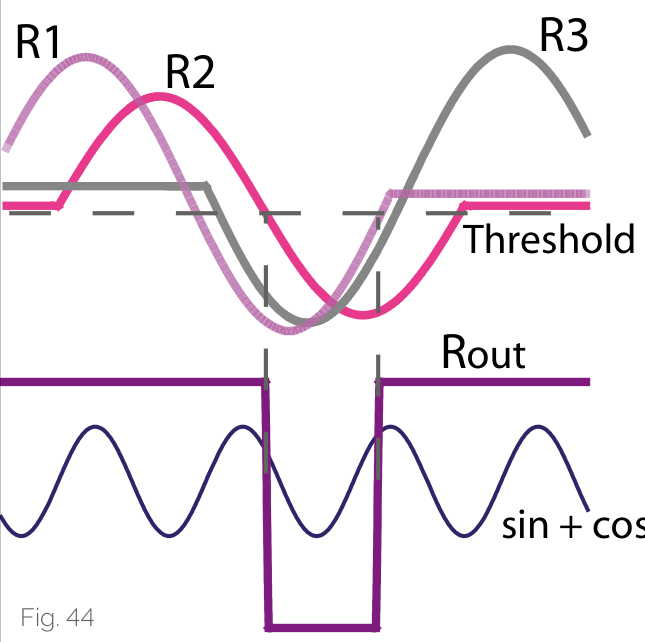

一個參考點由參考點磁化上的三個磁性參考標記表示：

這種工作原理可抑制任何磁性干擾，在遇到干擾時不會提供參考信號，確保系統可信賴性。

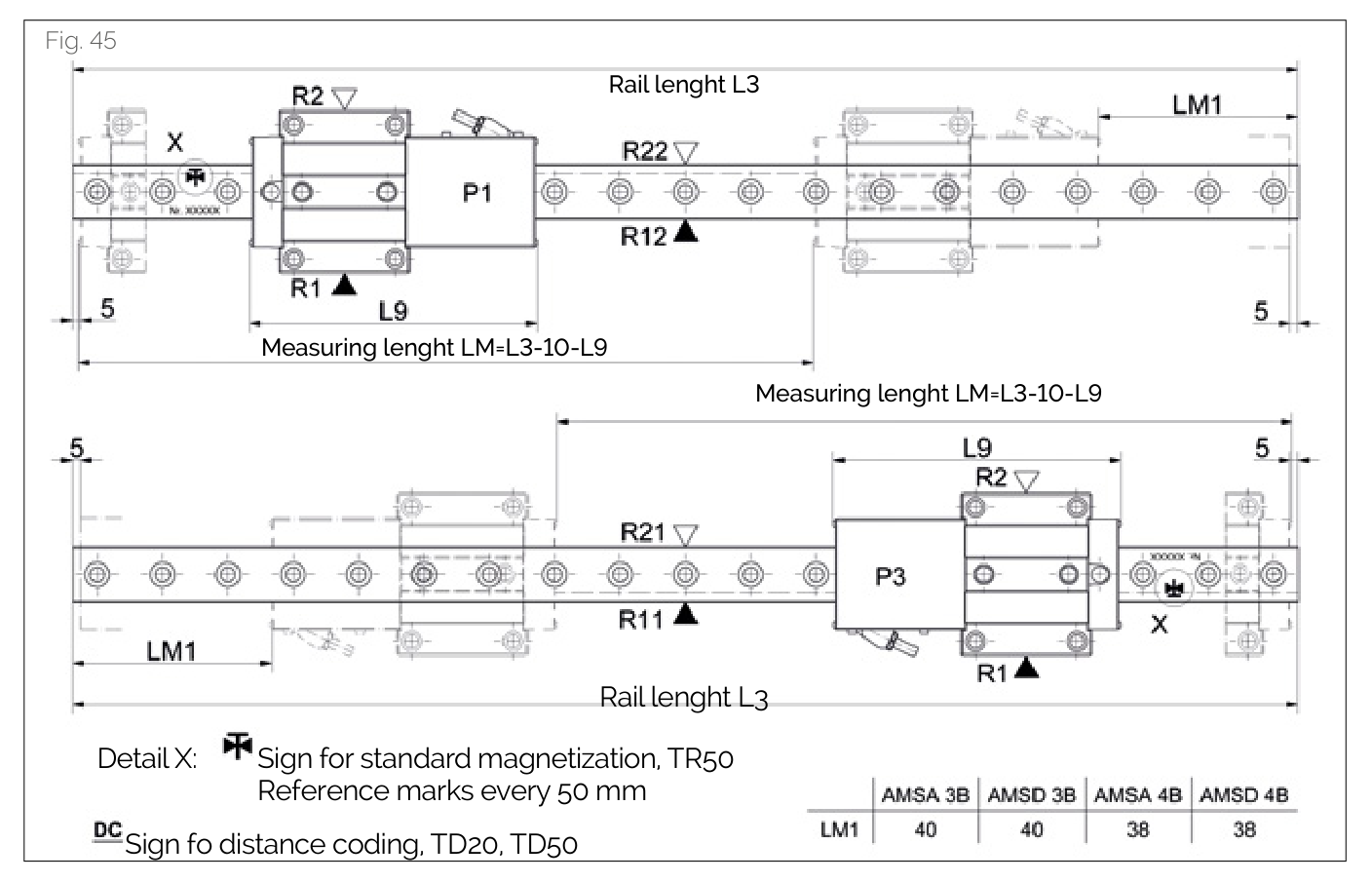

AMS MONORAIL 產品提供不同的參考點選項，這些標記透過雷射刻印在表面。下圖顯示第一個參考點的位置。

代碼	類型	說明
TR50	50mm 參考點網格	每 50 mm 設有參考點的 AMS 系統
TD50	多原點	具有多原點的 AMS 系統。元點間距為：50.2 / 49.8 / 50.4 / 49.6 / 50.6 / 49.4 / ... mm（50mm 編碼模式）

在訂購代碼中，SCHNEEBERGER 標示讀頭的安裝位置、量測尺位置以及導軌和滑塊的參考側。對於直式圖紙，需將圖示逆時針旋轉 90 度。訂購時必須包含以下資訊：

代碼	說明
P1	外部安裝，讀頭座右側，讀頭朝上 (External mounting, housing right, reading head top)
P3	外部安裝，讀頭座左側，讀頭朝下 (External mounting, housing left, reading head bottom)

代碼	說明
R1	參考底部 (Reference bottom)
R2	參考頂部 (Reference top)

在訂購 AMS 量測系統時，必須明確指定導軌參考面、量測尺位置、讀頭安裝位置以及滑塊參考面的配置代碼，以確保系統正確安裝和運作。
