AM 滾珠螺桿 - 製造圖面
Manufacturing Drawing - 經濟設計建議
經濟設計建議

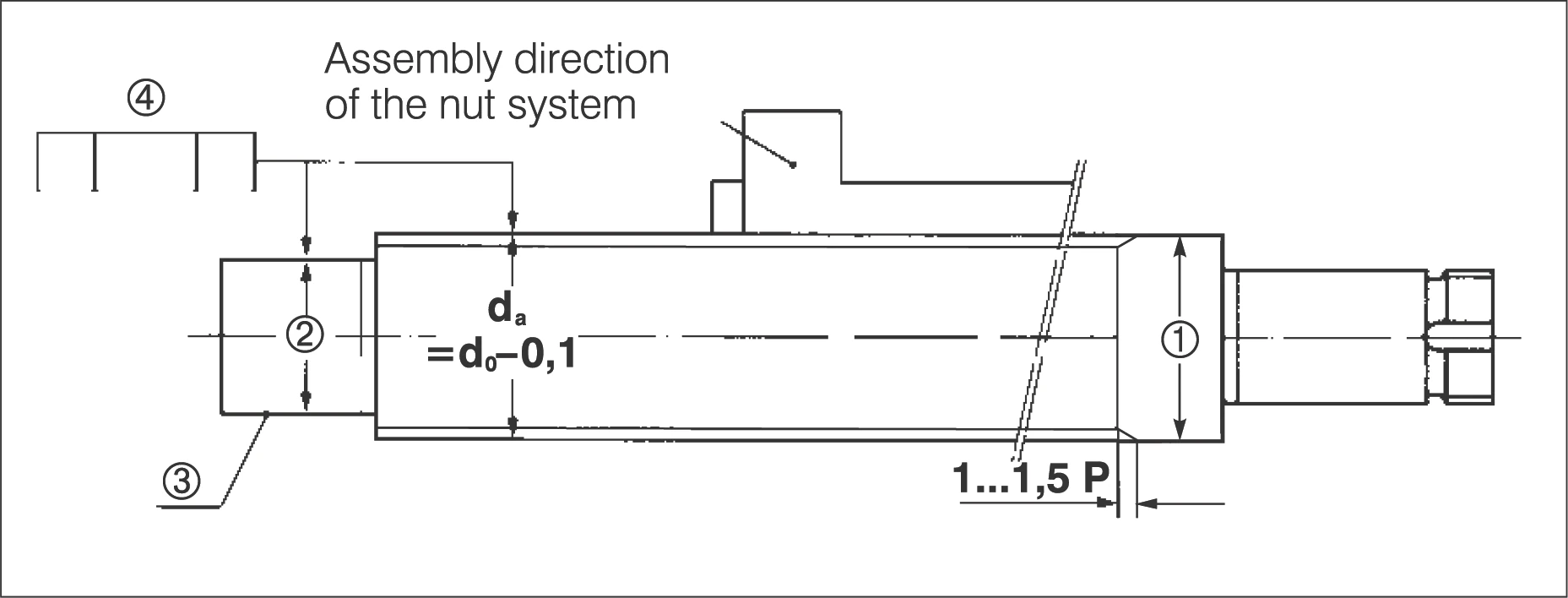

設計要點
| 項目 | 建議 |
|---|---|
| ① 凸緣直徑 | 凸緣直徑 ≦ 螺桿外徑 da。盡可能避免凸緣直徑大於 da。 |
| ② 軸直徑 | 螺紋至少一側的軸直徑用於螺帽組裝，d = dk = d0 - 滾珠直徑 - 0.5（同樣適用於退刀槽）。 |
| ③ 深度氮化 | AM 滾珠螺桿具有深度氮化的軸承座。請標識所有必須保持未硬化的表面。細牙螺紋始終保持未硬化。 |
| ④ 形位公差 | 形位公差符合 DIN 69051。 |
| ⑤ 系列化設計 | 提供不同長度的螺桿——在標稱直徑和導程相同的情況下——具有相同的螺桿端部和螺帽（「零件家族」）。 |
| ⑥ 標準螺帽 | 考慮符合德國標準 DIN 的螺帽，優先選擇 AM 標準 2.51 或 2.52。 |
圖面標註要求
請在您的圖面中包含以下性能特性：
| Characteristics 特性 | 符號 | 數值 / 選項 | 單位 |
|---|---|---|---|
| nominal dia. 標稱直徑 | d0 | mm | |
| nominal lead 標稱導程 | P | mm | |
| direction of lead 導程方向 | L.H. 左旋 R.H. 右旋 | ||
| ISO precision class 精度等級 | IT type | ||
| tolerance of specified lead 規定導程公差 | ±ep | µm/lu | |
| variation 變化 | V300p | µm | |
| type of nut system (abbr.) 螺帽系統類型 | type No. | ||
| nut rigidity 螺帽剛性 | Rnu | kN/µm | |
| - no-load torque without wipers 無刮油器空載扭矩 | Tpr0 | Nm | |
| - preload 預壓 | Fpr | kN | |
| mean load 平均負載 | Fm | kN | |
| mean speed of rotation 平均轉速 | nm | min-1 | |
| max. speed of rotation 最大轉速 | nmax | min-1 | |
| acceleration 加速度 | a | m/sec² | |
| moved mass 移動質量 | m | kg | |
| lubrication 潤滑 | |||
| mounting position 安裝位置 | horizontal 水平 vertical 垂直 | ||
| driven element 驅動元件 | nut 螺帽 screw 螺桿 |
設計檢查清單
圖面審查要點
- 確認凸緣尺寸不超過螺桿外徑
- 檢查軸直徑是否符合螺帽組裝要求
- 標記需要保持未硬化的區域
- 確認形位公差符合 DIN 69051
- 考慮使用標準螺帽以降低成本
- 對於系列產品，統一螺桿端部設計
