13.1 MINISLIDE MS 產品特性
13.1.1 廣泛的產品範圍

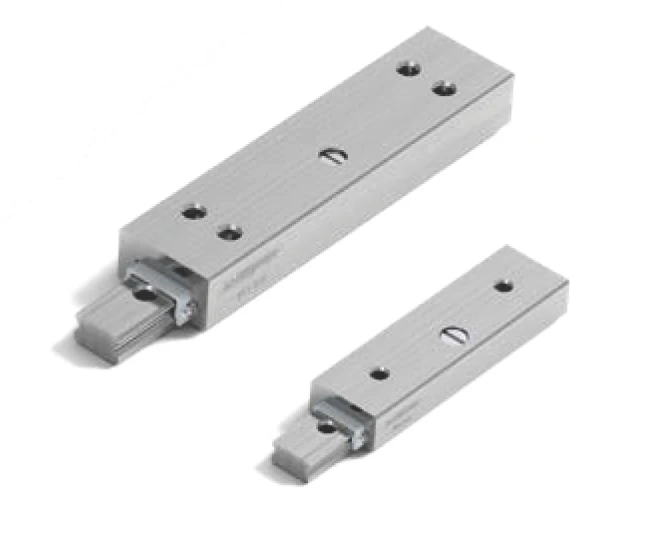

MINISLIDE MS 系列
MS 系列包括導軌寬度 4 mm 和 5 mm，根據類型不同，提供四種或五種不同的長度和行程。
MS 5
| 系統長度 (mm): | 15 – 50 |
|---|---|
| 行程 (mm): | 8 – 42 |
MS 4
| 系統長度 (mm): | 10 – 25 |
|---|---|
| 行程 (mm): | 6 – 22 |
13.1.2 最大負載能力和緊湊形式
MINISLIDE MS 導軌的哥德式弧形輪廓允許的負載能力比 90° V 型輪廓高出 15 倍。因此，MINISLIDE MS 允許緊湊且堅固的結構，同時將重量保持在最低限度。

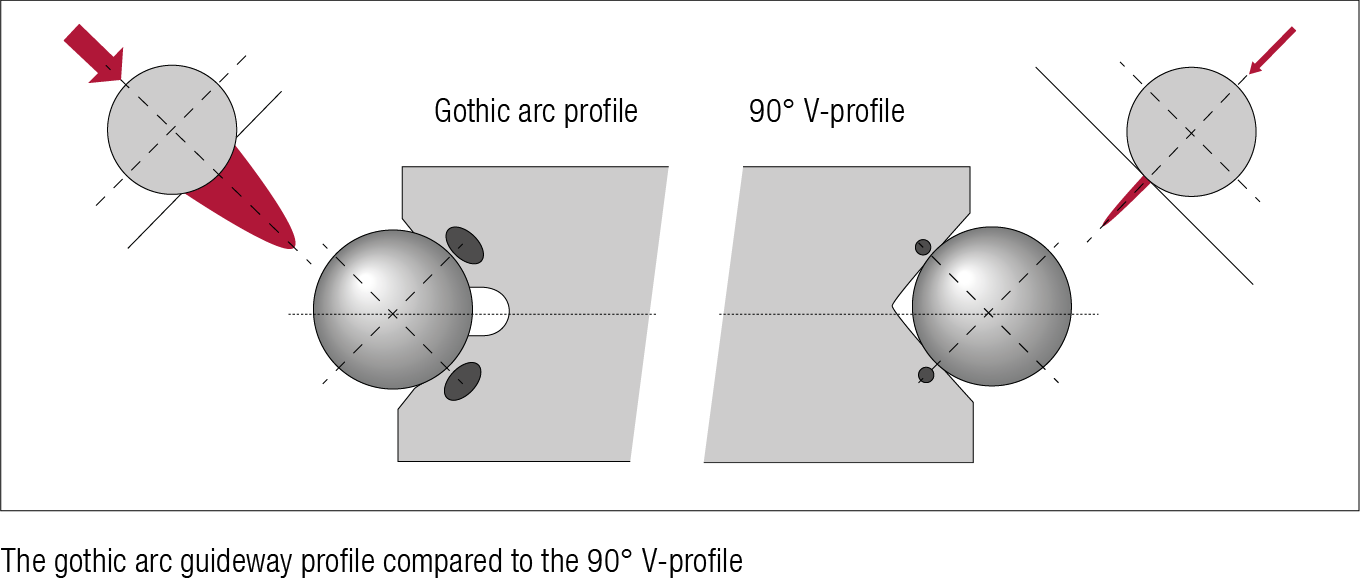

哥德式弧形輪廓
哥德式弧形導軌輪廓與 90° V 型輪廓的比較
90° V 型輪廓

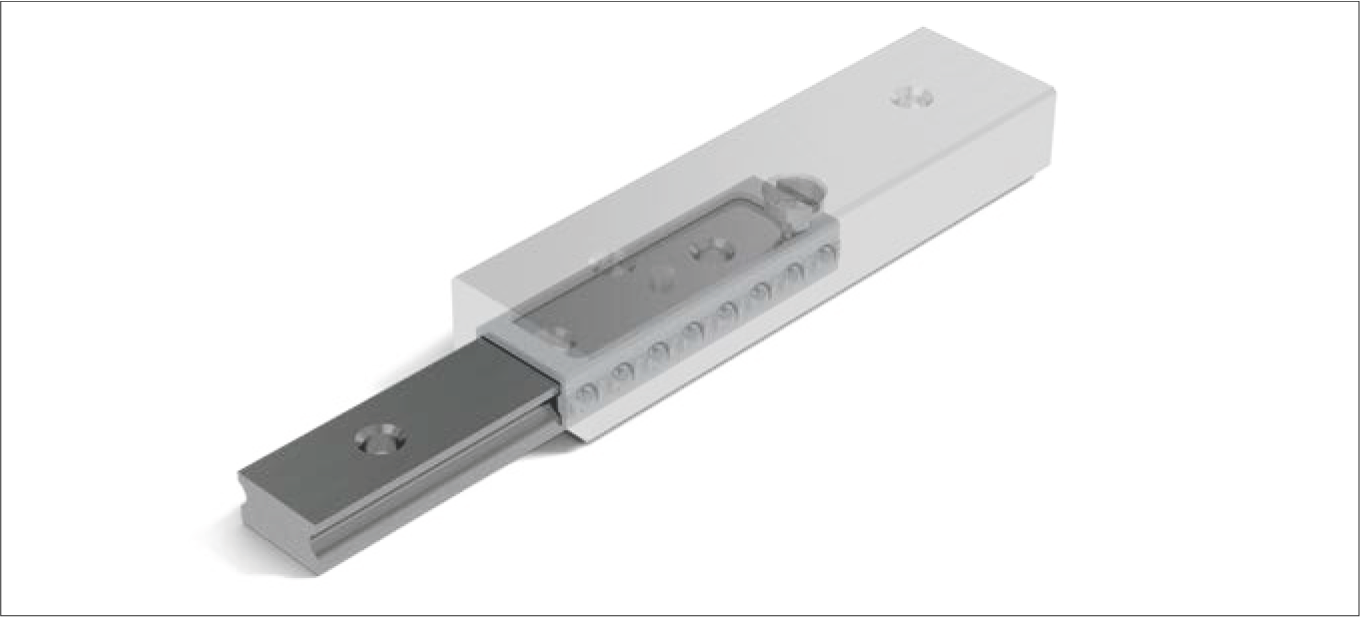

13.1.3 集成保持架定心特徵
MINISLIDE MS 4 和 MS 5 配有一體式塑料保持架，以抵消保持架蠕變的影響。保持架使用集成的保持架定心特徵進行定位。
MINISLIDE MS
