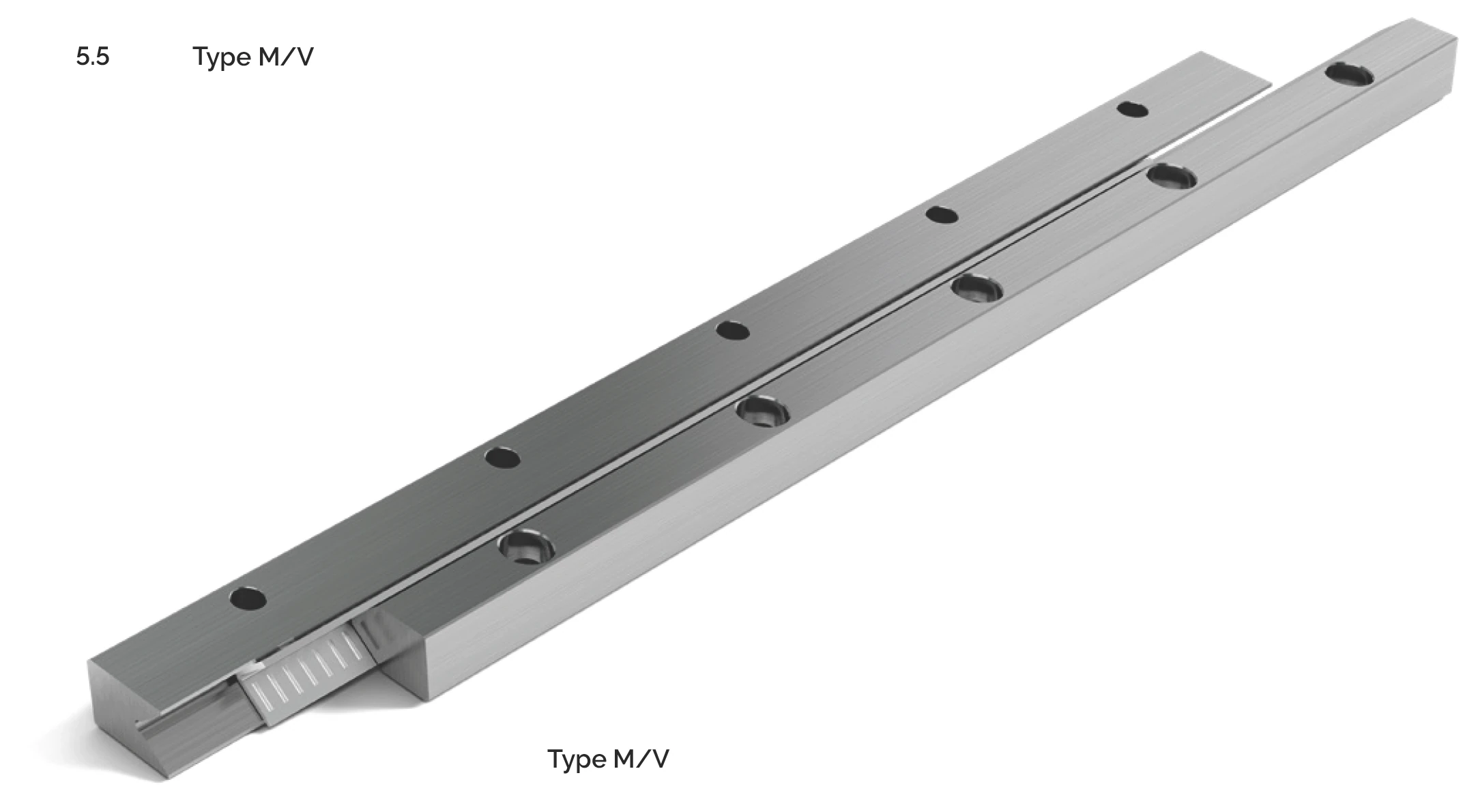

Type M/V
Type M/V 線性導軌類似於 Type N/O，但外部尺寸有所不同。配備滾針保持架，特別適合涉及高負載的應用。SCHNEEBERGER M/V 軸承由於採用複合保持架，具有較低的移動阻力。
基準資料
軌道與表面品質： 研磨的支撐面和/或定位面及軌道（90° V 型槽）
材料（標準）：
導軌採用貫穿淬硬工具鋼 1.2842，硬度 58-62 HRC
防腐蝕導軌使用工具鋼 1.4034 和 1.4112
滾動元件採用貫穿淬硬滾珠軸承鋼，硬度 58-64 HRC
防腐蝕導軌使用工具鋼 1.4034 和 1.4112
滾動元件採用貫穿淬硬滾珠軸承鋼，硬度 58-64 HRC
滾動元件： 滾針
速度： 1 m/s
加速度： 50 m/s²（使用保持架控制 KZST 可達 200 m/s²）
精度： Type M/V 線性導軌提供三種品質等級（請參閱第 9 章）
工作溫度： -40°C 至 +80°C

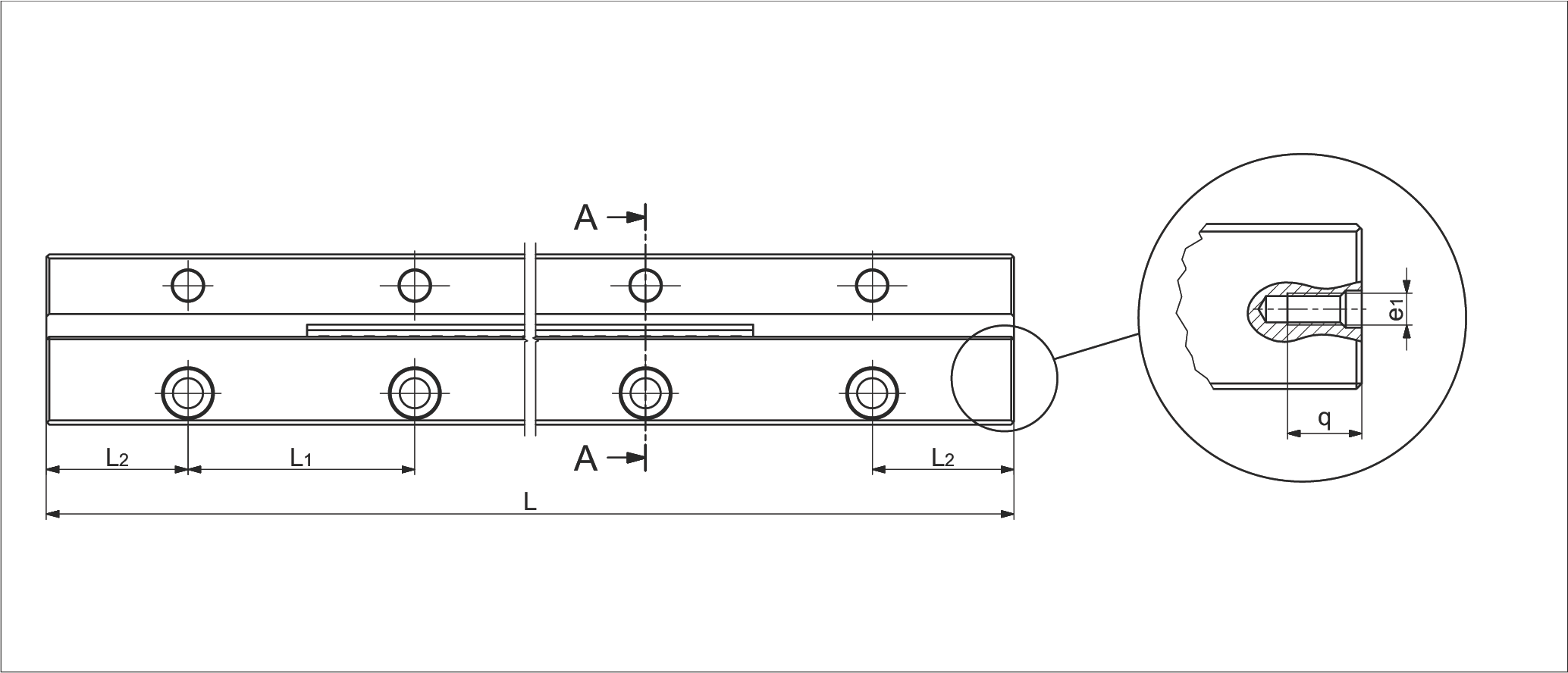

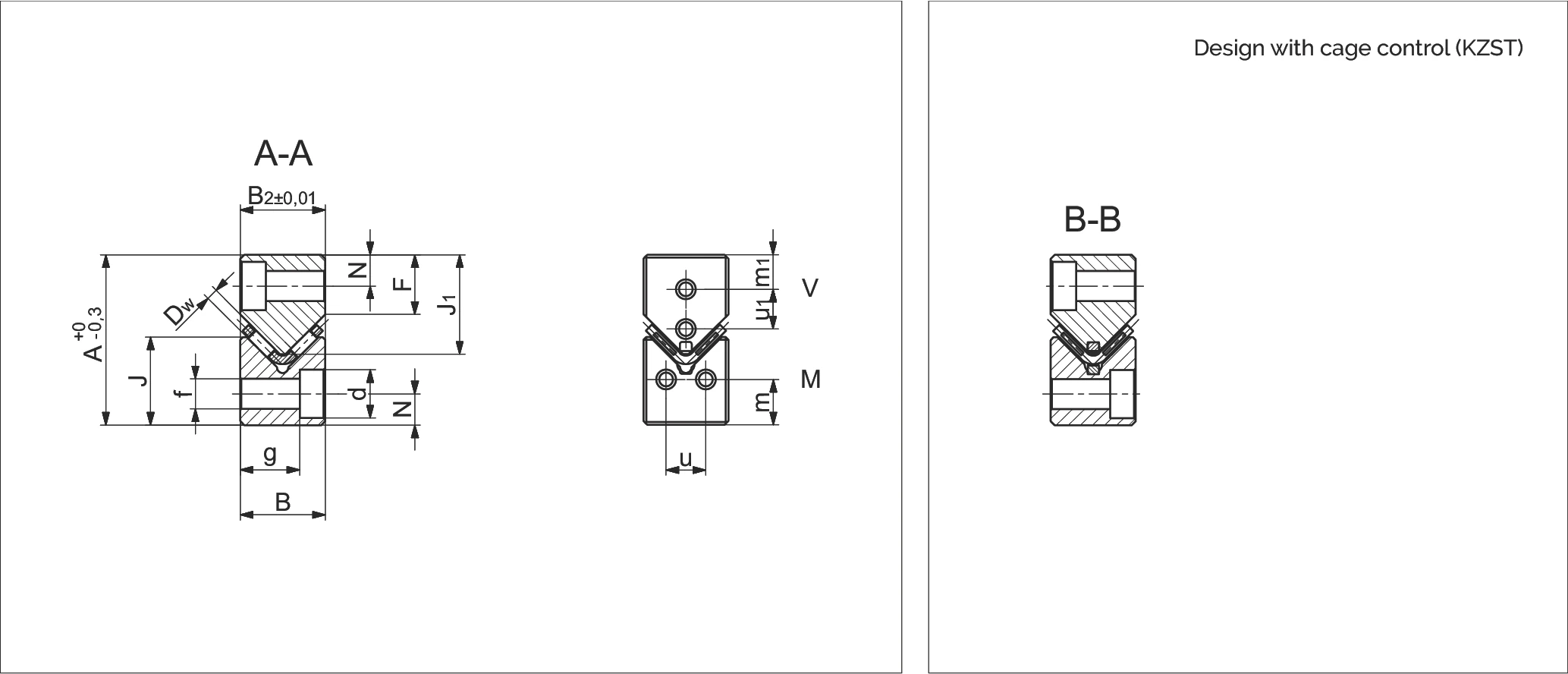

尺寸與負載能力 Type M/V
規格表 - Type M/V 3015
| Type | Size | L (mm) | 重量 (g) | A (mm) | B/B₂ (mm) | Dw (mm) | F (mm) | J (mm) | J₁ (mm) | L₁ (mm) | L₂ (mm) | N (mm) | a (mm) | d | e₁ | f (mm) | g (mm) | m (mm) | m₁ (mm) | q (mm) | u (mm) | u₁ (mm) | 選項 (見第7章) | 配件(3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type M | Type V | ||||||||||||||||||||||||
| M/V | 3015 | 100 | 136 | 154 | 30 | 15 | 2 | 10.5 | 15.5 | 17.4 | 40 | - | 5.5 | 0.7 | 8.5 | M3 | 5.3 | 10.5 | 8 | 5.5 | 7 | 7 | 7 | SQ SSQ RF EG ZG HA KZST | 保持架: - HW 10 端件: - EM 3015 - EV 3015 - EAM 3015 - EAV 3015 緊固螺絲: - GD 3015 |
| 150 | 204 | 231 | |||||||||||||||||||||||
| 200 | 272 | 308 | |||||||||||||||||||||||
| 300 | 420 | 473 | |||||||||||||||||||||||
| 400 | 560 | 631 | |||||||||||||||||||||||
| 500 | 700 | 788 | |||||||||||||||||||||||
| 600 | 840 | 946 | |||||||||||||||||||||||
規格表 - Type M/V 4020
| Type | Size | L (mm) | 重量 (g) | A (mm) | B/B₂ (mm) | Dw (mm) | F (mm) | J (mm) | J₁ (mm) | L₁ (mm) | L₂ (mm) | N (mm) | a (mm) | d | e₁ | f (mm) | g (mm) | m (mm) | m₁ (mm) | q (mm) | u (mm) | u₁ (mm) | 選項 (見第7章) | 配件(3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type M | Type V | ||||||||||||||||||||||||
| M/V | 4020 | 100 | 261 | 274 | 40 | 20 | 2 | 13.5 | 22.5 | 22 | 80 | - | 7.5 | 1.3 | 11.5 | M5 | 7.5 | 13.2 | 10 | 5.5 | 8 | 11 | 10.5 | SQ SSQ RF EG ZG HA KZST | 保持架: - HW 15 - SHW 15 端件: - EM 4020 - EV 4020 - EAM 4020 - EAV 4020 緊固螺絲: - GD 4020 |
| 150 | 392 | 411 | |||||||||||||||||||||||
| 200 | 522 | 548 | |||||||||||||||||||||||
| 300 | 820 | 815 | |||||||||||||||||||||||
| 400 | 1093 | 1087 | |||||||||||||||||||||||
| 500 | 1367 | 1358 | |||||||||||||||||||||||
| 600 | 1640 | 1630 | |||||||||||||||||||||||
規格表 - Type M/V 5025
| Type | Size | L (mm) | 重量 (g) | A (mm) | B/B₂ (mm) | Dw (mm) | F (mm) | J (mm) | J₁ (mm) | L₁ (mm) | L₂ (mm) | N (mm) | a (mm) | d | e₁ | f (mm) | g (mm) | m (mm) | m₁ (mm) | q (mm) | u (mm) | u₁ (mm) | 選項 (見第7章) | 配件(3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type M | Type V | ||||||||||||||||||||||||
| M/V | 5025 | 100 | 446 | 437 | 50 | 25 | 2 | 17 | 28 | 28 | 80 | - | 10 | 1.3 | 11.5 | M6 | 7.5 | 18.2 | 12 | 7 | 9 | 13 | 13 | SQ SSQ RF EG ZG HA KZST | 保持架: - HW 15 - HW 16 - SHW 15 端件: - EM 5025 - EV 5025 - EAM 5025 - EAV 5025 緊固螺絲: - GD 5025 |
| 200 | 893 | 874 | |||||||||||||||||||||||
| 300 | 1339 | 1311 | |||||||||||||||||||||||
| 400 | 1786 | 1748 | |||||||||||||||||||||||
| 500 | 2232 | 2185 | |||||||||||||||||||||||
| 600 | 2678 | 2622 | |||||||||||||||||||||||
| 700 | 3125 | 3059 | |||||||||||||||||||||||
| 800 | 3571 | 3496 | |||||||||||||||||||||||
| 900 | 4018 | 3933 | |||||||||||||||||||||||
| 1000 | 4464 | 4370 | |||||||||||||||||||||||
規格表 - Type M/V 6035
| Type | Size | L (mm) | 重量 (g) | A (mm) | B/B₂ (mm) | Dw (mm) | F (mm) | J (mm) | J₁ (mm) | L₁ (mm) | L₂ (mm) | N (mm) | a (mm) | d | e₁ | f (mm) | g (mm) | m (mm) | m₁ (mm) | q (mm) | u (mm) | u₁ (mm) | 選項 (見第7章) | 配件(3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type M | Type V | ||||||||||||||||||||||||
| M/V | 6035 | 200 | 1450 | 1510 | 60 | 35 | 2.5 | 20 | 35 | 35.5 | 100 | 50 | 11 | 1.3 | 15 | M6 | 10 | 26 | 14 | 8 | 9 | 20 | 18 | SQ SSQ RF EG ZG HA KZST | 保持架: - HW 20 - SHW 20 端件: - EM 6035 - EV 6035 - EAM 6035 - EAV 6035 緊固螺絲: - GD 6035 |
| 300 | 2176 | 2265 | |||||||||||||||||||||||
| 400 | 2901 | 3020 | |||||||||||||||||||||||
| 500 | 3626 | 3775 | |||||||||||||||||||||||
| 600 | 4351 | 4530 | |||||||||||||||||||||||
| 700 | 5076 | 5285 | |||||||||||||||||||||||
| 800 | 5802 | 6040 | |||||||||||||||||||||||
| 900 | 6527 | 6795 | |||||||||||||||||||||||
| 1000 | 7252 | 7550 | |||||||||||||||||||||||
規格表 - Type M/V 7040
| Type | Size | L (mm) | 重量 (g) | A (mm) | B/B₂ (mm) | Dw (mm) | F (mm) | J (mm) | J₁ (mm) | L₁ (mm) | L₂ (mm) | N (mm) | a (mm) | d | e₁ | f (mm) | g (mm) | m (mm) | m₁ (mm) | q (mm) | u (mm) | u₁ (mm) | 選項 (見第7章) | 配件(3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type M | Type V | ||||||||||||||||||||||||
| M/V | 7040 | 200 | 1934 | 2008 | 70 | 40 | 3 | 24 | 40 | 41.5 | 100 | 50 | 13 | 1.3 | 18.5 | M6 | 12.5 | 29 | 16 | 10 | 9 | 20 | 20 | SQ SSQ RF EG ZG HA KZST | 保持架: - HW 25 - SHW 25 端件: - EM 7040 - EV 7040 - EAM 7040 - EAV 7040 緊固螺絲: - GD 7040 |
| 300 | 2807 | 3019 | |||||||||||||||||||||||
| 400 | 3743 | 4025 | |||||||||||||||||||||||
| 500 | 4678 | 5032 | |||||||||||||||||||||||
| 600 | 5821 | 6038 | |||||||||||||||||||||||
| 700 | 6791 | 7044 | |||||||||||||||||||||||
| 800 | 7499 | 8051 | |||||||||||||||||||||||
| 900 | 8436 | 9057 | |||||||||||||||||||||||
| 1000 | 9374 | 10321 | |||||||||||||||||||||||
規格表 - Type M/V 8050
| Type | Size | L (mm) | 重量 (g) | A (mm) | B/B₂ (mm) | Dw (mm) | F (mm) | J (mm) | J₁ (mm) | L₁ (mm) | L₂ (mm) | N (mm) | a (mm) | d | e₁ | f (mm) | g (mm) | m (mm) | m₁ (mm) | q (mm) | u (mm) | u₁ (mm) | 選項 (見第7章) | 配件(3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type M | Type V | ||||||||||||||||||||||||
| M/V | 8050 | 300 | 4014 | 4271 | 80 | 50 | 3.5 | 26 | 45 | 48 | 100 | 50 | 14 | 1.3 | 20 | M6 | 14 | 37 | 20 | 10 | 9 | 30 | 25 | SQ SSQ RF EG ZG HA KZST | 保持架: - HW 30 - SHW 30 端件: - EM 8050 - EV 8050 - EAM 8050 - EAV 8050 緊固螺絲: - GD 8050 |
| 400 | 5352 | 5694 | |||||||||||||||||||||||
| 500 | 6690 | 7118 | |||||||||||||||||||||||
| 600 | 8290 | 8544 | |||||||||||||||||||||||
| 700 | 9672 | 9968 | |||||||||||||||||||||||
| 800 | 10700 | 11530 | |||||||||||||||||||||||
| 900 | 12038 | 12822 | |||||||||||||||||||||||
| 1000 | 13375 | 14247 | |||||||||||||||||||||||
最大長度
下表顯示不同品質等級的最大導軌長度（標準材料和防腐蝕材料）。
| Type / Size | 品質等級 | 最大長度 (mm) | |
|---|---|---|---|
| 標準材料 | 防腐蝕材料 | ||
| M/V 3015 | NQ | 1,500 | 900 |
| SQ | 1,200 | ||
| SSQ | |||
| M/V 4020 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| M/V 5025 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| M/V 6035 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| M/V 7040 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| M/V 8050 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
導軌倒角
下表顯示導軌倒角的詳細資訊。請注意，零件號和公司標誌標記在參考面和支撐表面的相對位置。
| Type / Size | 基準邊緣倒角 (mm) |
|---|---|
| M/V 3015 | 0.5 × 45° |
| M/V 4020 | 1.3 × 45° |
| M/V 5025 | 1.3 × 45° |
| M/V 6035 | 1.3 × 45° |
| M/V 7040 | 1.3 × 45° |
| M/V 8050 | 1.3 × 45° |
配件

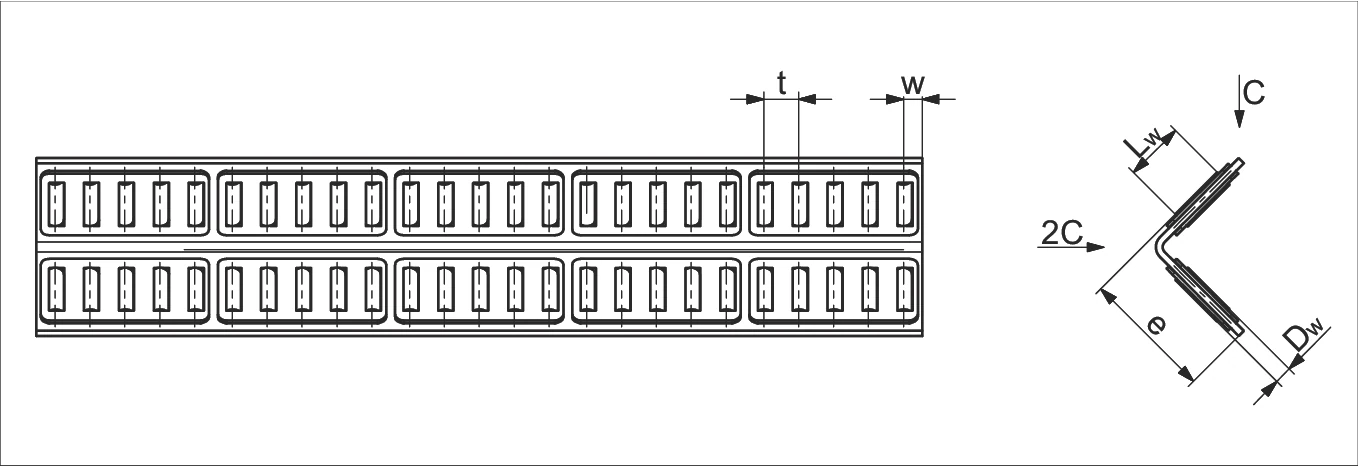

滾針保持架 Type SHW
相容於：
- 線性導軌 Type M/V
設計：
- 滾針固定於塑料中，提供較低的位移力和更平穩的運行
安裝方法：
- 適用於一般應用和某些超程保持架應用
材料：
- 不鏽鋼和塑料 PA 12 GF 30 %
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 相容導軌型號 | 最大長度 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| SHW | 15 | 2 | 6.8 | 14 | 4 | 約 2.9 | 750 | 922.50 | M/V 4020 和 M/V 5025 | 1,500 |
| 20 | 2.5 | 9.8 | 19 | 4.75 | 約 3.4 | 1,375 | 1,691.25 | M/V 6035 | 1,500 | |
| 25 | 3 | 13.8 | 25 | 5.2 | 約 3.6 | 2,350 | 2,890.50 | M/V 7040 | 1,500 | |
| 30 | 3.5 | 17.8 | 30 | 6.1 | 約 4.3 | 3,600 | 4,428.00 | M/V 8050 | 1,500 |

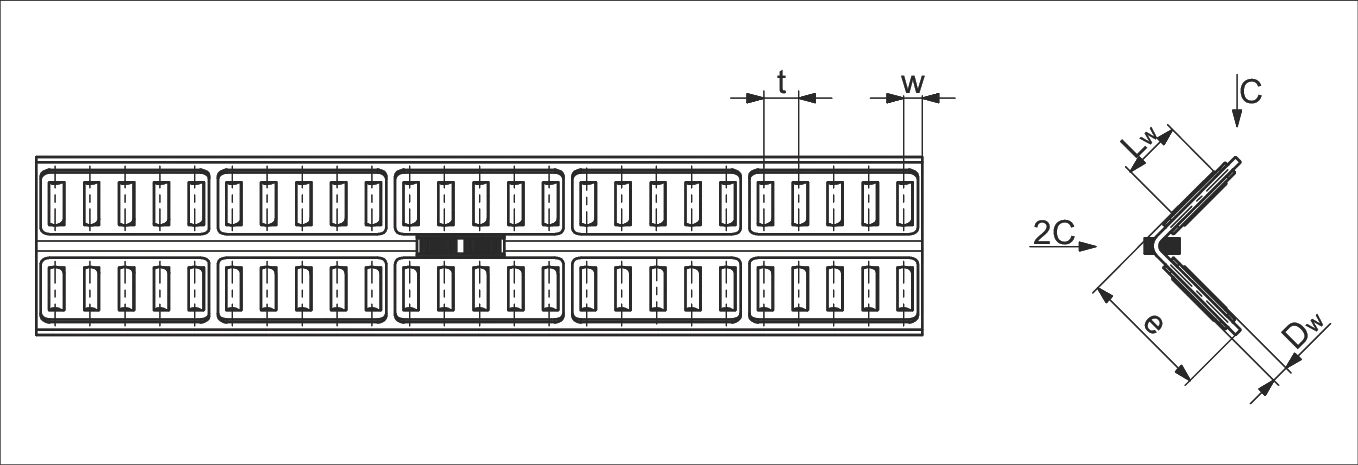

滾針保持架 Type SHW 帶保持架控制 (KZST)
注意：
- 保持架控制的詳細資訊請參閱第 7.9 章
相容於：
- 線性導軌 Type M/V
設計：
- 滾針固定於塑料中，因此位移力更小，運行更平穩
安裝方法：
- 適用於一般應用和某些超程保持架應用
材料：
- 不鏽鋼和塑料 PA 12 GF 30 %
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 pro Nadel (N) | 相容導軌型號 | 最大長度 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| SHW | 15 | 2 | 6.8 | 14 | 4 | 約 2.9 | 750 | 922.50 | M/V 4020 和 M/V 5025 | 1,500 |
| 20 | 2.5 | 9.8 | 19 | 4.75 | 約 3.4 | 1,375 | 1,691.25 | M/V 6035 | 1,500 | |
| 25 | 3 | 13.8 | 25 | 5.2 | 約 3.6 | 2,350 | 2,890.50 | M/V 7040 | 1,500 | |
| 30 | 3.5 | 17.8 | 30 | 6.1 | 約 4.3 | 3,600 | 4,428.00 | M/V 8050 | 1,500 |

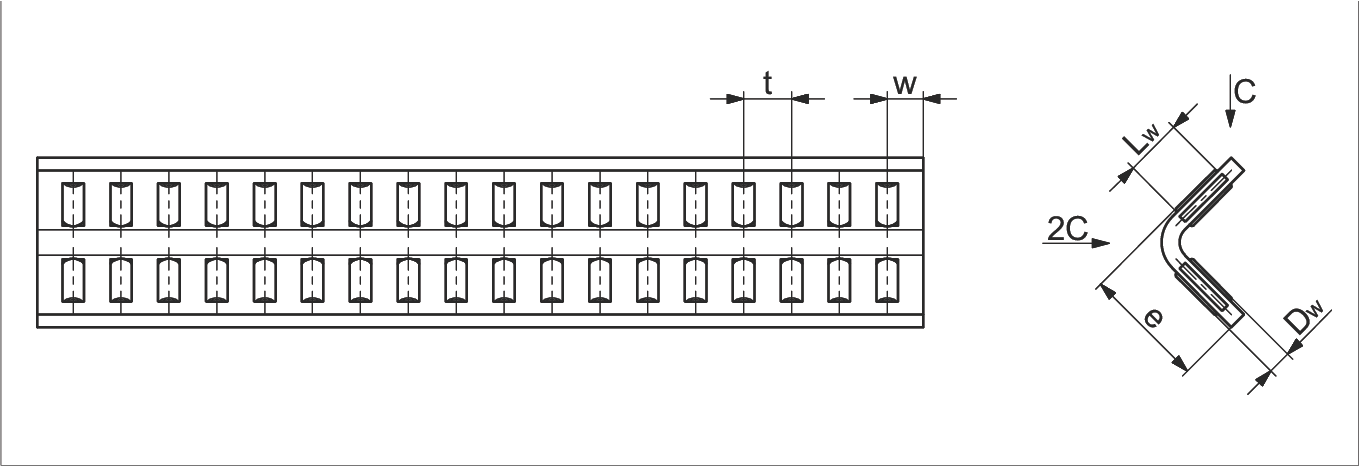

滾針保持架 Type HW
相容於：
- 線性導軌 Type M/V
設計：
- 滾針固定
安裝方法：
- 特別適合作為超程保持架使用
材料：
- 標準：
- - Size HW 10 由工具鋼製成
- - 所有其他尺寸為鋁材
- 選項：
- - 所有保持架均可提供鋼材版本
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 相容導軌型號 | 最大長度 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| HW | 10 | 2 | 4.8 | 10 | 4 | 約 3 | 530 | 651.90 | M/V 3015 | 1,980 |
| 15 | 2 | 6.8 | 14 | 4.5 | 約 3.5 | 750 | 922.50 | M/V 4020 和 M/V 5025 | 1,950 | |
| 16 | 2 | 8.8 | 16 | 3.8 | 約 2.8 | 970 | 1,193.10 | M/V 5025 | 1,990 | |
| 20 | 2.5 | 9.8 | 20 | 5.5 | 約 4 | 1,375 | 1,691.25 | M/V 6035 | 1,970 | |
| 25 | 3 | 13.8 | 25 | 6 | 約 4.5 | 2,350 | 2,890.50 | M/V 7040 | 1,940 | |
| 30 | 3.5 | 17.8 | 30 | 7 | 約 5 | 3,600 | 4,428.00 | M/V 8050 | 1,980 |

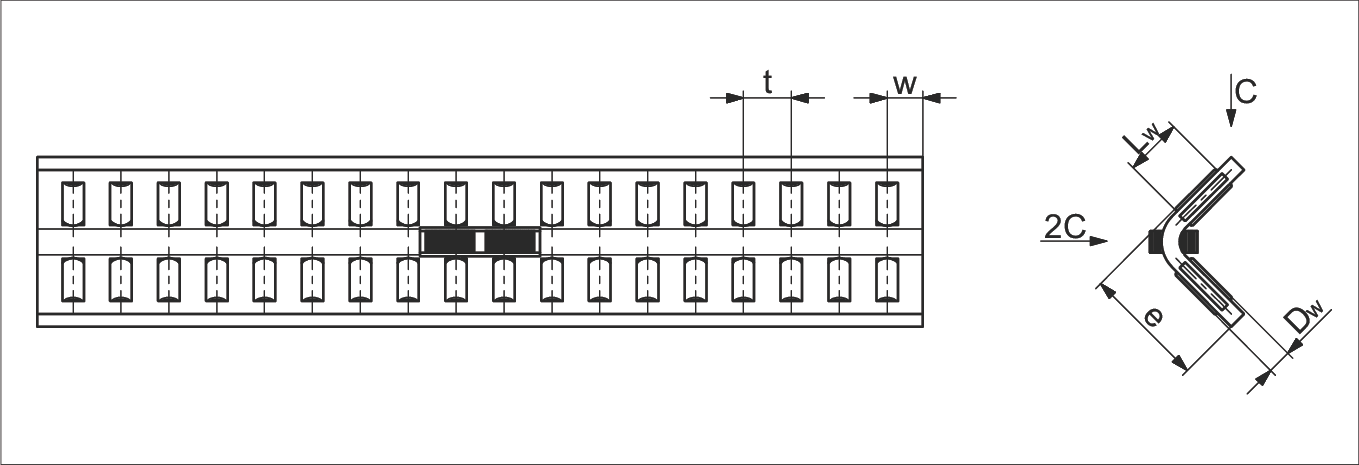

滾針保持架 Type HW 帶保持架控制 (KZST)
注意：
- 保持架控制的詳細資訊請參閱第 7.9 章
相容於：
- 線性導軌 Type M/V
設計：
- 滾針固定
安裝方法：
- 特別適合作為超程保持架使用
材料：
- 標準：
- - Size HW 10 由工具鋼製成
- - 所有其他尺寸為鋁材
- 選項：
- - 所有保持架均可提供鋼材版本
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 相容導軌型號 | 最大長度 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| HW | 10 | 2 | 4.8 | 10 | 4 | 約 3 | 530 | 651.90 | M/V 3015 | 1,980 |
| 15 | 2 | 6.8 | 14 | 4.5 | 約 3.5 | 750 | 922.50 | M/V 4020 和 M/V 5025 | 1,950 | |
| 16 | 2 | 8.8 | 16 | 3.8 | 約 2.8 | 970 | 1,193.10 | M/V 5025 | 1,990 | |
| 20 | 2.5 | 9.8 | 20 | 5.5 | 約 4 | 1,375 | 1,691.25 | M/V 6035 | 1,970 | |
| 25 | 3 | 13.8 | 25 | 6 | 約 4.5 | 2,350 | 2,890.50 | M/V 7040 | 1,940 | |
| 30 | 3.5 | 17.8 | 30 | 7 | 約 5 | 3,600 | 4,428.00 | M/V 8050 | 1,980 |

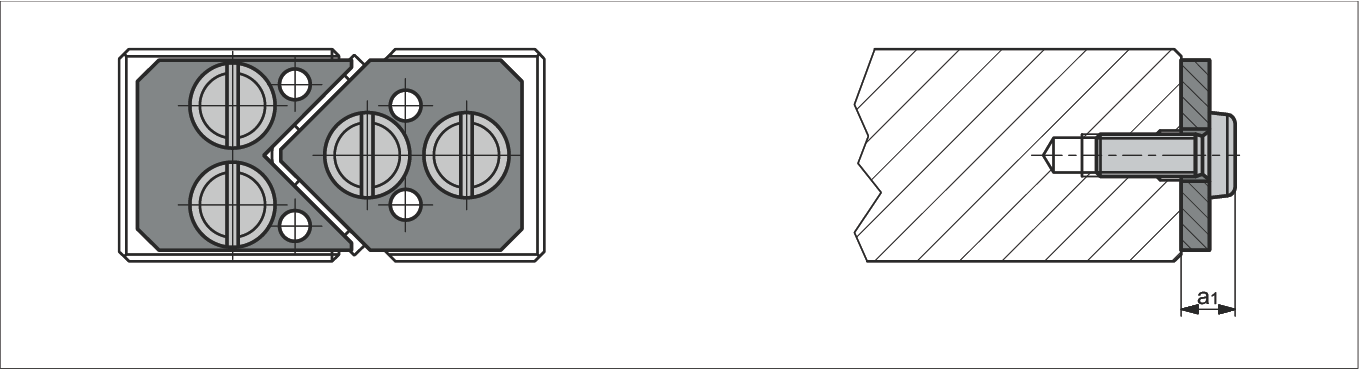

端件 Type EM / EV
相容於：
- 線性導軌 M/V 3015 至 M/V 8050
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 3015 | 4020 | 5025 | 6035 | 7040 | 8050 |
|---|---|---|---|---|---|---|
| a1 | 5 | 8 | 9 | 9 | 9 | 9 |

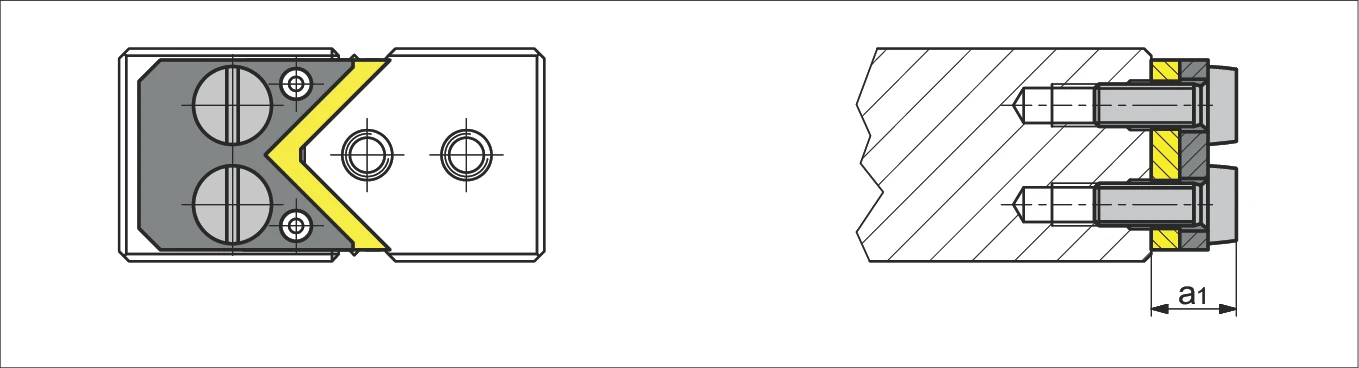

端件 Type EAM（帶刮片）
相容於：
- 線性導軌 M/V 3015 至 M/V 8050
設計：
- 帶毛氈刮片
安裝方法：
- 帶毛氈刮片的端蓋只能從導軌末端滑入
供應範圍：
- 包含端螺絲
| 尺寸 | 3015 | 4020 | 5025 | 6035 | 7040 | 8050 |
|---|---|---|---|---|---|---|
| a1 | 7 | 10 | 11 | 11 | 11 | 11 |

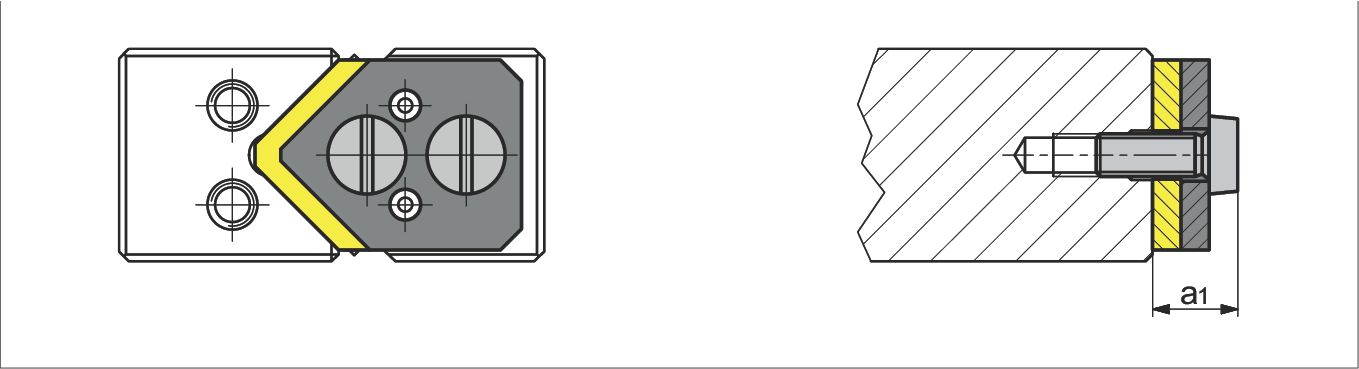

端件 Type EAV（帶刮片）
相容於：
- 線性導軌 M/V 3015 至 M/V 8050
設計：
- 帶毛氈刮片
安裝方法：
- 帶毛氈刮片的端蓋只能從導軌末端滑入
供應範圍：
- 包含端螺絲
| 尺寸 | 3015 | 4020 | 5025 | 6035 | 7040 | 8050 |
|---|---|---|---|---|---|---|
| a1 | 7 | 10 | 11 | 11 | 11 | 11 |

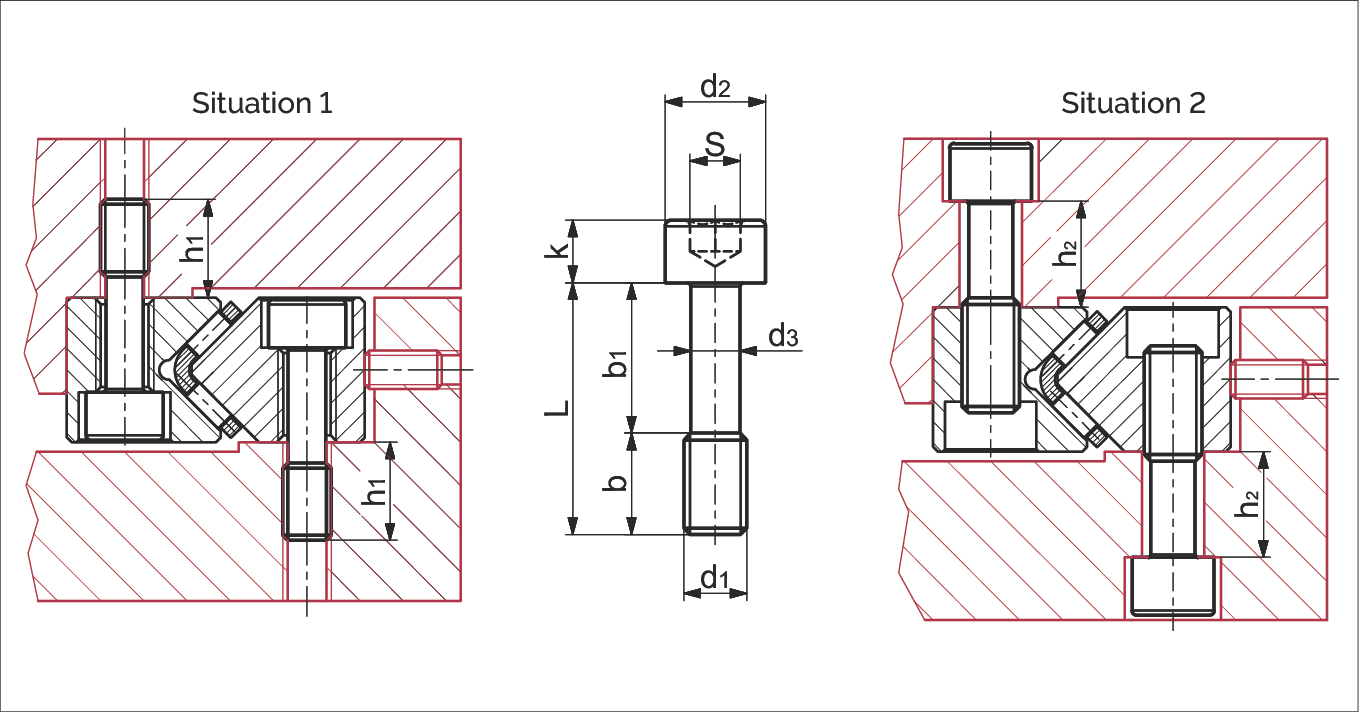

緊固螺絲 Type GD
相容於：
- 線性導軌 Type M/V 3015 至 M/V 8050
| Type | Size | L (mm) | b (mm) | b1 (mm) | d1 | d2 (mm) | d3 (mm) | k (mm) | s (mm) | 最大鎖緊扭矩 (Ncm)* | 相容導軌尺寸 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 情況 1 | 情況 1** | |||||||||||
| GD | 3015 | 25 | 13 | 12 | M4 | 7 | 3 | 4 | 3 | 221 | M/V 3015 | M/V 3015 |
| 4020 | 30 | 12 | 18 | M6 | 8.5 | 4.6 | 6 | 5 | 762 | M/V 4020 | M/V 4020 | |
| 5025 | 35 | 13 | 22 | M6 | 8.5 | 4.6 | 6 | 5 | 762 | M/V 5025 | M/V 5025 | |
| 6035 | 45 | 17 | 28 | M8 | 11.3 | 6.25 | 8 | 6 | 1,838 | M/V 6035 | M/V 6035 | |
| 7040 | 50 | 19 | 31 | M10 | 13.9 | 7.9 | 10 | 8 | 3,674 | M/V 7040 | M/V 7040 | |
| 8050 | 60 | 21 | 39 | M12 | 15.8 | 9.6 | 12 | 10 | 6,579 | M/V 8050 | M/V 8050 | |
