Type RNG

與 RN 型相同，RNG 型線性導軌基於 R 型線性導軌。與 RN 型一樣，導軌軌道具有更大的接觸表面，這意味著其性能顯著增強。然而，與 R 型和 RN 型相比，其截面更小，這意味著它代表了一種經濟高效的解決方案，且不妥協性能。

基準數據

軌道和表面質量

研磨的支撐和/或定位表面和軌道（90° V 型）

使用材料（標準）

經淬硬的工具鋼 1.2842 製成的導軌，硬度 58 – 62 HRC
用於防腐蝕導軌的工具鋼 1.4034 和 1.4112

滾動元件

滾柱（雙排設計）

速度

1 m/s

加速度

50 m/s²
300 m/s² 採用保持架控制

精度

RNG 線性導軌提供三種品質等級（見第 9 章）

工作溫度

-40°C 至 +80°C

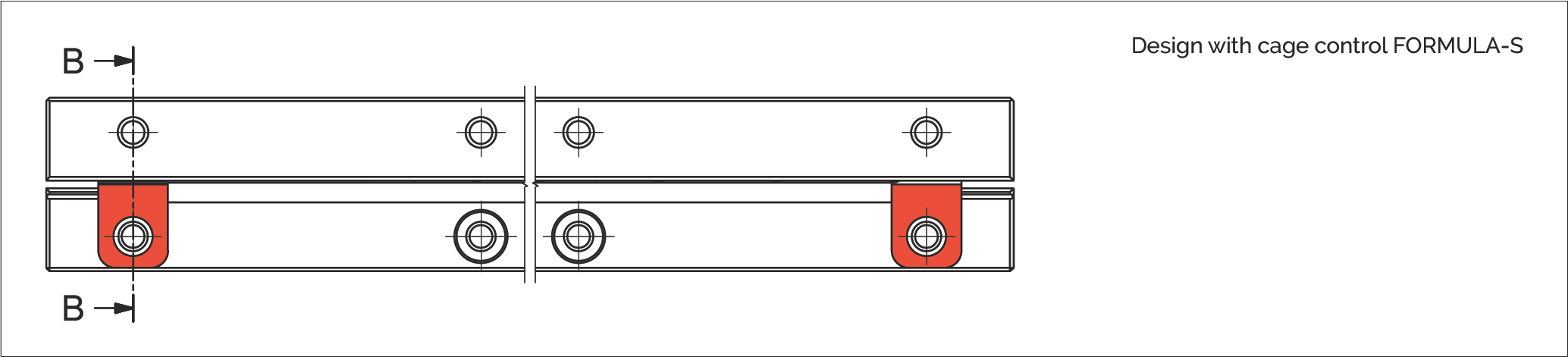

尺寸與負載能力 Type RNG

設計特點

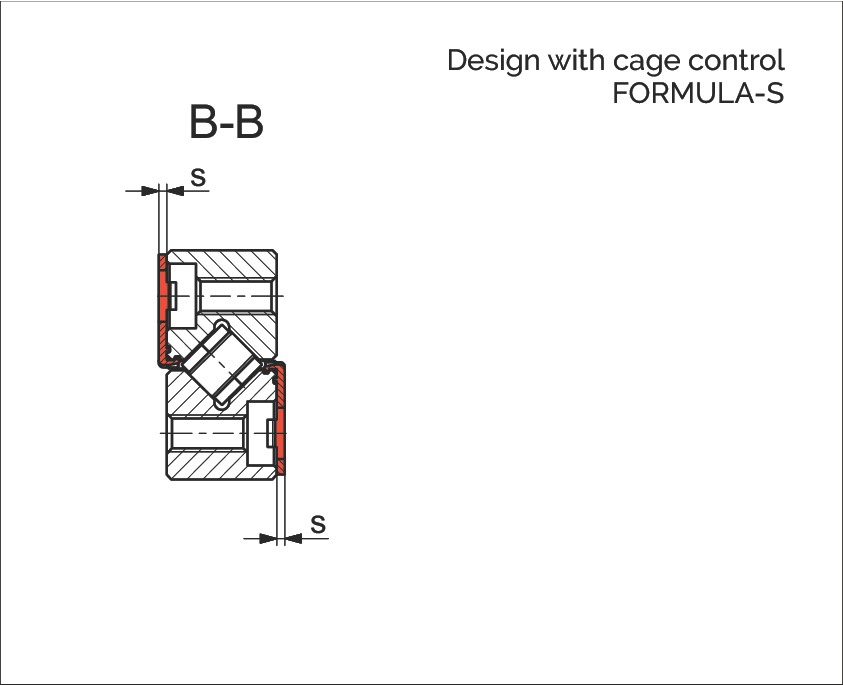

B 採用滾柱籠架控制 FORMULA-S 設計

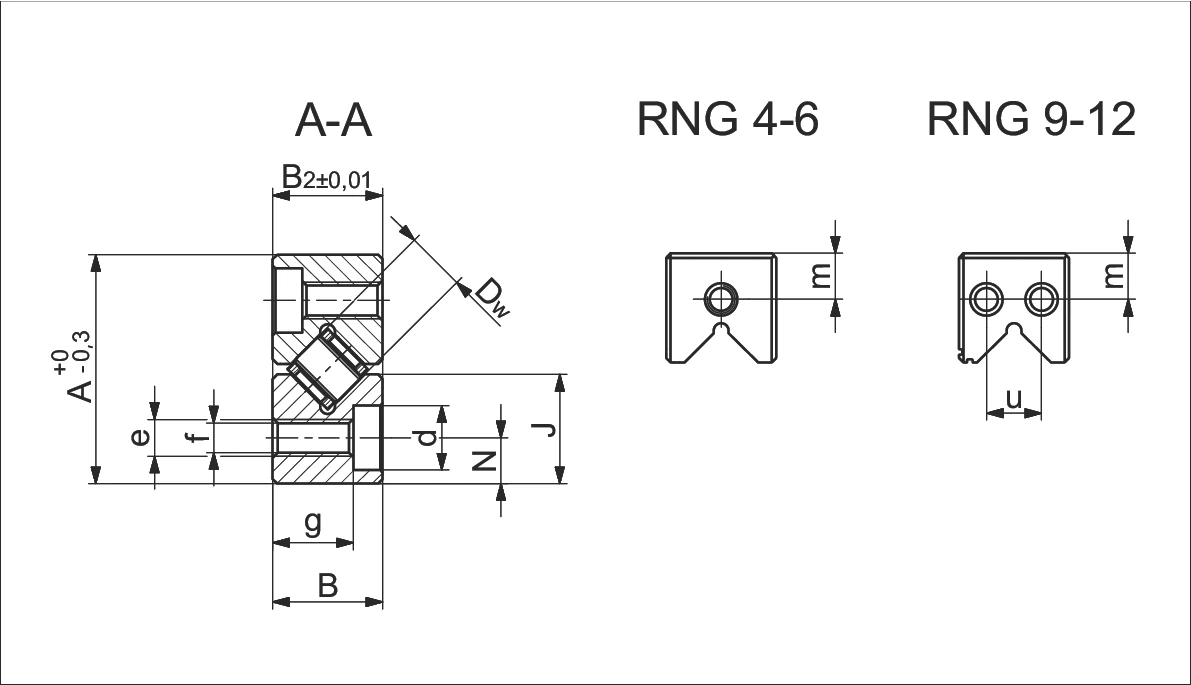

規格表 - Type RNG 4, 6

Type	Size	L		尺寸 (mm)																選項⁽⁷⁾	附件⁽³⁾
Type	Size	mm⁽¹⁾	重量 g	A	B/B₂ ⁽²⁾	D_w	J	L₁	L₂	N	d	e	e₁	f	g	m	q	u	s	選項⁽⁷⁾	附件⁽³⁾
RNG	4	50	27	19	9	4.5	9	25	12.5	3.5	5.5	M3	M3	2.65	6.3	3.5	6	-	0.85	SQ SSQ RF EG ZG HA DU DR KS	滾柱籠架: - KBN 4 - KBS 4 端件: - GBN 4 - GCN 4 - GCN-A 4 緊固螺絲: - GDN 4 - GDN 6
		75	41
		100	55
		125	69
		150	83
		175	97
		200	111
		225	125
		250	139
		275	153
		300	167
RNG	6	100	92	25	12	6.5	13.2	50	25	5	6.5	M5	M5	4.2	8.6	5.5	8	-	0.85	SQ SSQ RF EG ZG HA DU DR KS	滾柱籠架: - KBN 6 - KBS 6 端件: - GBN 6 - GCN 6 - GCN-A 6 緊固螺絲: - GDN 6 - GDN 9
		150	138
		200	184
		250	230
		300	276
		350	322
		400	368

規格表 - Type RNG 9, 12

Type	Size	L		尺寸 (mm)																選項⁽⁷⁾	附件⁽³⁾
Type	Size	mm⁽¹⁾	重量 g	A	B/B₂ ⁽²⁾	D_w	J	L₁	L₂	N	d	e	e₁	f	g	m	q	u	s	選項⁽⁷⁾	附件⁽³⁾
RNG	9	100	150	33	16	9	18.7	100	50	6.5	8.5	M6	M6	5.5	13.6	7.5	10	15	0.85	SQ SSQ RF EG ZG HA DU	滾柱籠架: - KBN 9 端件: - GBN 9 - GCN 9 - GCN-A 9 緊固螺絲: - GDN 9 - GDN 12
		150	230
		200	310
		250	390
		300	470
		350	550
		400	630
		450	710
		500	790
RNG	12	200	600	45	22	12	25.3	100	50	9	11	M8	M8	7	17.2	10	13	20	0.85	SQ SSQ RF EG ZG HA DU	滾柱籠架: - KBN 12 端件: - GBN 12 - GCN 12 - GCN-A 12 緊固螺絲: - GDN 12 - GDN 15
		300	905
		400	1207
		500	1508
		600	1810
		700	2125
		800	2430
		900	2734
		1000	3038

⁽¹⁾ 列出的長度為標準長度；當然也可提供其他長度。最大長度見下表。

⁽²⁾ B 表示單一導軌的寬度。B₂ 表示兩個導軌的總寬度。

⁽³⁾ 附件選擇如下：保持架型號請參閱附件章節，端件和緊固螺絲請參閱附件章節。

⁽⁷⁾ 選項請參閱第 7 章。

最大長度

下表顯示不同品質等級和材料的循環單元最大長度。

Type / Size	品質等級	標準材料最大長度 (mm)	防腐蝕材料最大長度 (mm)
RNG 4	NQ	900	900
	SQ	-	-
	SSQ	600	600
RNG 6	NQ	1,500	1,400
	SQ	-	1,200
	SSQ	1,200	900
RNG 9	NQ	3,000	3,000
	SQ	-	-
	SSQ	-	-
RNG 12	NQ	3,000	3,000
	SQ	-	-
	SSQ	-	-

導軌倒角

下表顯示導軌倒角的詳細資訊。請注意，零件號和公司標誌標記在參考面和支撐表面的相對位置。

Type / Size	基準邊緣倒角 (mm)
RNG 4	0.4 × 45°
RNG 6	0.5 × 45°
RNG 9	0.8 × 45°
RNG 12	0.8 × 45°

Type RNG 附件

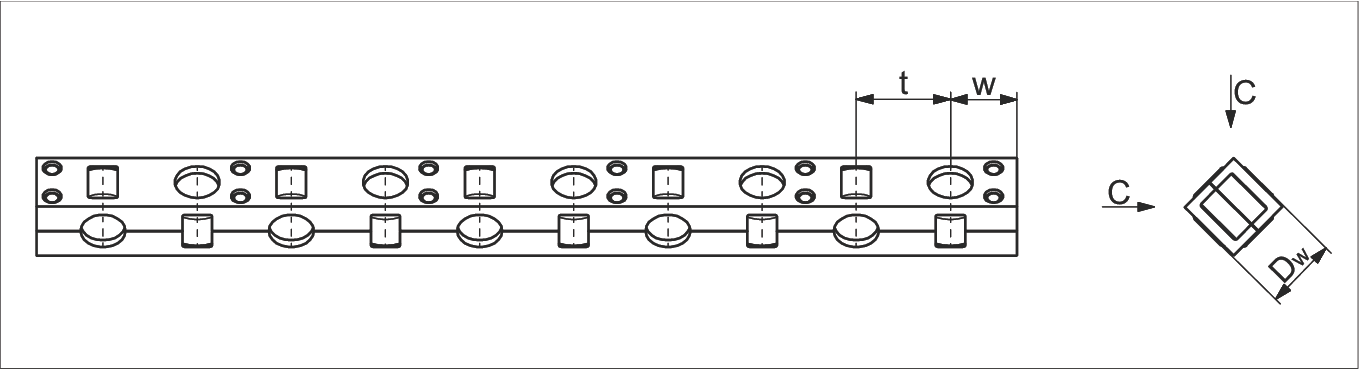

滾柱籠架 Type KBN

相容於：

線性導軌 Type RNG
尺寸 4 至 12

設計：

滾柱固定於適當位置

安裝方法：

適用於一般應用和某些超載保持架應用

材料：

POM（真空相容至 10^-7 mbar）

選項：

防腐蝕滾柱

Type	Size	D_w	t	w	C₁₀₀ 每個滾柱 (N)	C₅₀ 每個滾柱 (N)	最大長度 (mm)
KBN	4	4.5	6.5	約 4	850	1,045.5	900
	6	6.5	8.5	約 5	1,800	2,214.0	1,500
	9	9	12	約 7.5	3,900	4,797.0	1,500
	12	12	15	約 9	6,500	7,995.0	1,500

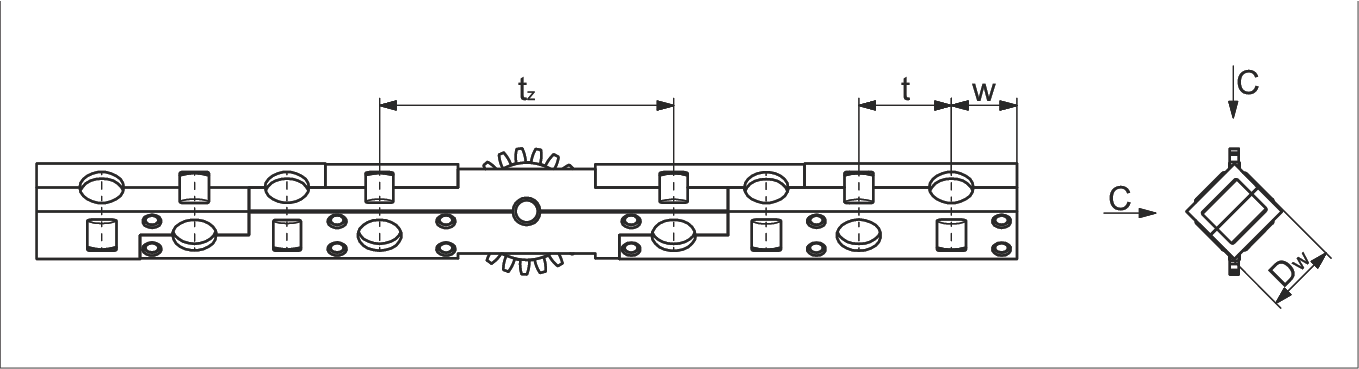

滾柱籠架 Type KBS - FORMULA-S 設計

相容於：

線性導軌 Type RNG - FORMULA-S 設計
尺寸 4 至 9

設計：

滾柱固定於適當位置
帶整合式銷釘

安裝方法：

適用於一般應用和某些超載保持架應用

材料：

POM（真空相容至 10^-7 mbar）

選項：

防腐蝕滾柱

Type	Size	D_w	t	t_z	w	C₁₀₀ 每個滾柱 (N)	C₅₀ 每個滾柱 (N)	最大長度 (mm)
KBS	4	4.5	6.5	23	約 4	850	1,045.5	900
	6	6.5	8.5	27	約 5	1,800	2,214.0	1,500
	9	9	12	40	約 7.5	3,900	4,797.0	1,500

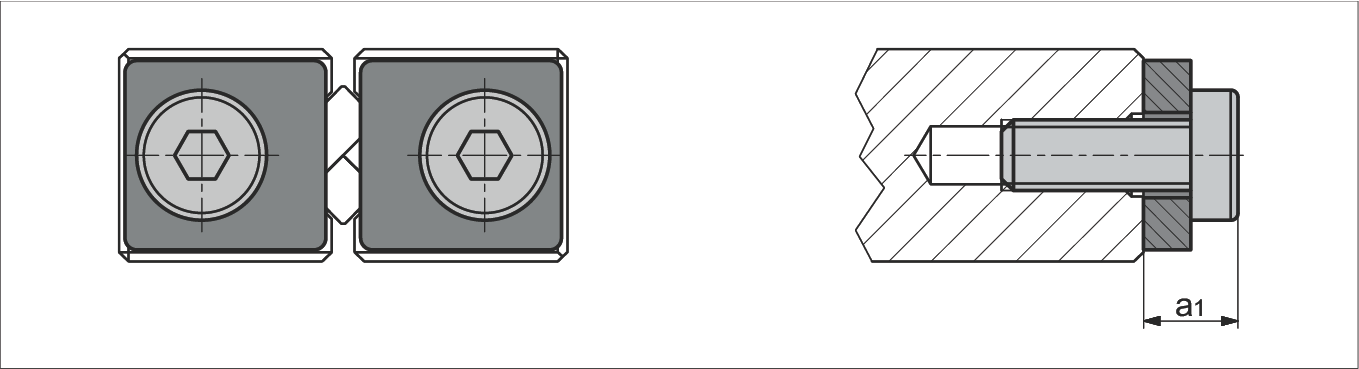

端件 Type GBN 4 與 GBN 6

相容於：

線性導軌 RNG 4 和 RNG 6

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GBN 4	GBN 6
a₁	4	4

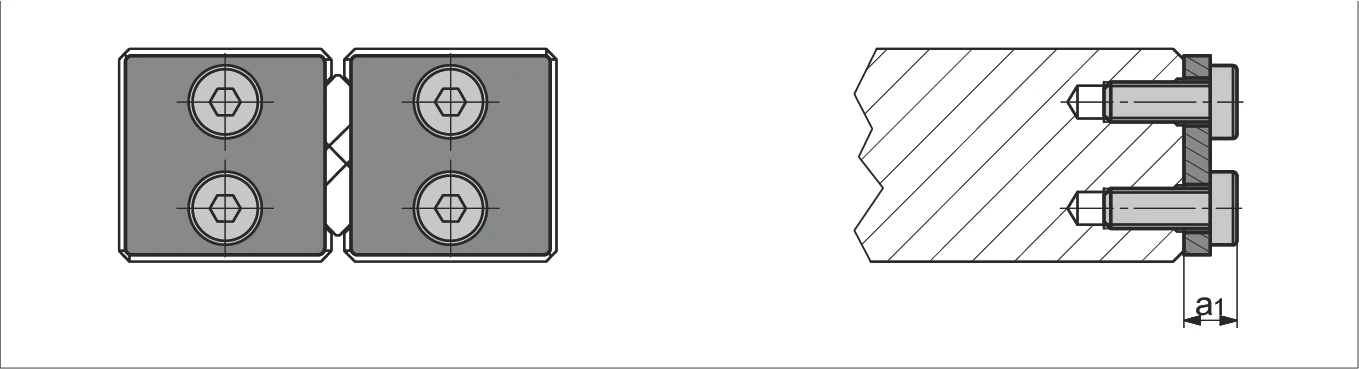

端件 Type GBN 9 與 GBN 12

相容於：

線性導軌 RNG 9 和 RNG 12

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GBN 9	GBN 12
a₁	4	8.5

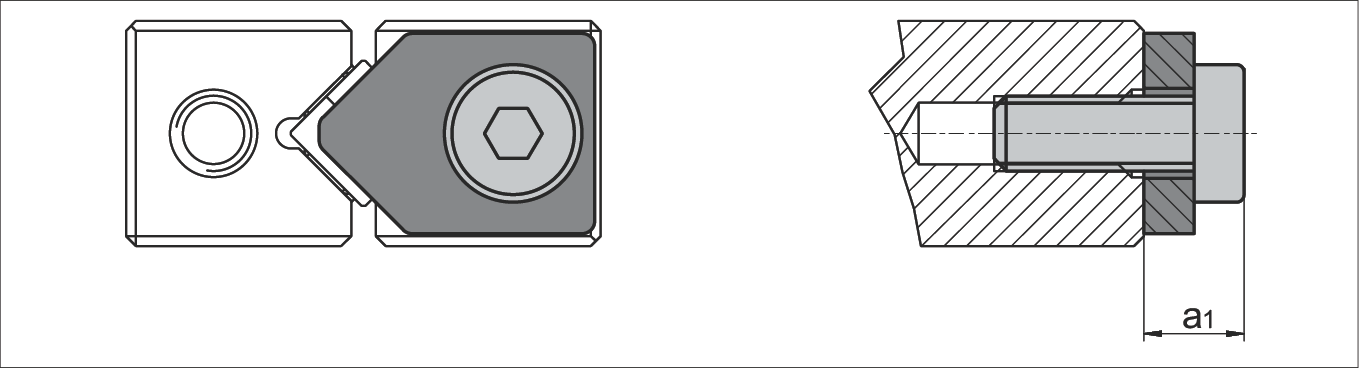

端件 Type GCN 4 與 GCN 6

特殊功能：

用於超程保持架

相容於：

線性導軌 RNG 4 和 RNG 6

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GCN 4	GCN 6
a₁	4	4

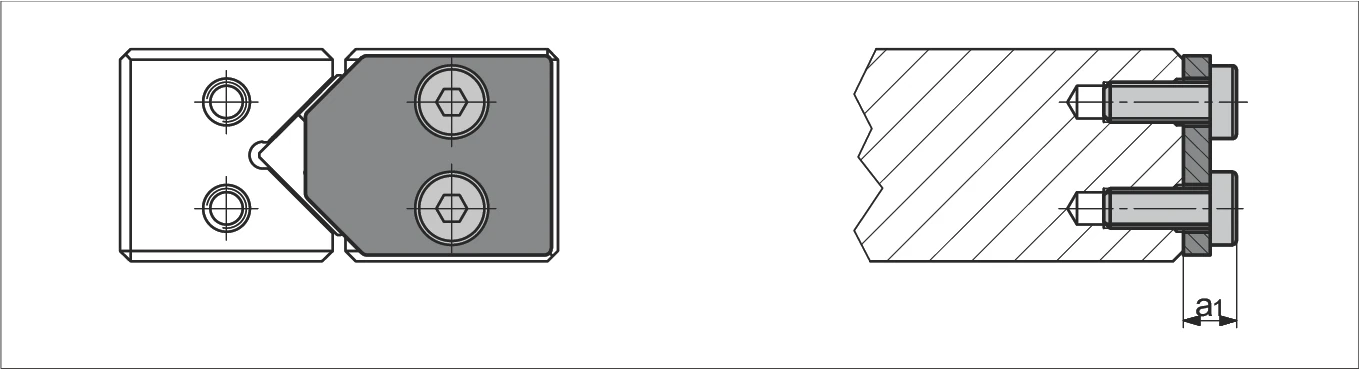

端件 Type GCN 9 與 GCN 12

特殊功能：

用於超程保持架

相容於：

線性導軌 RNG 9 和 RNG 12

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GCN 9	GCN 12
a₁	4	8.5

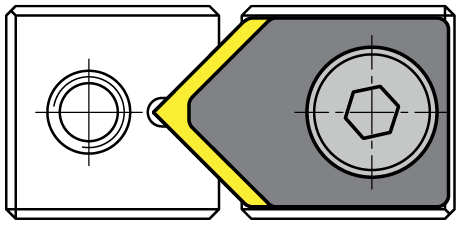

端件 Type GCN-A 4 與 GCN-A 6（帶刮片）

相容於：

Type RNG 4, 6

設計：

帶毛氈刮片

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GCN-A 4	GCN-A 6
a₁	5.5	5.5

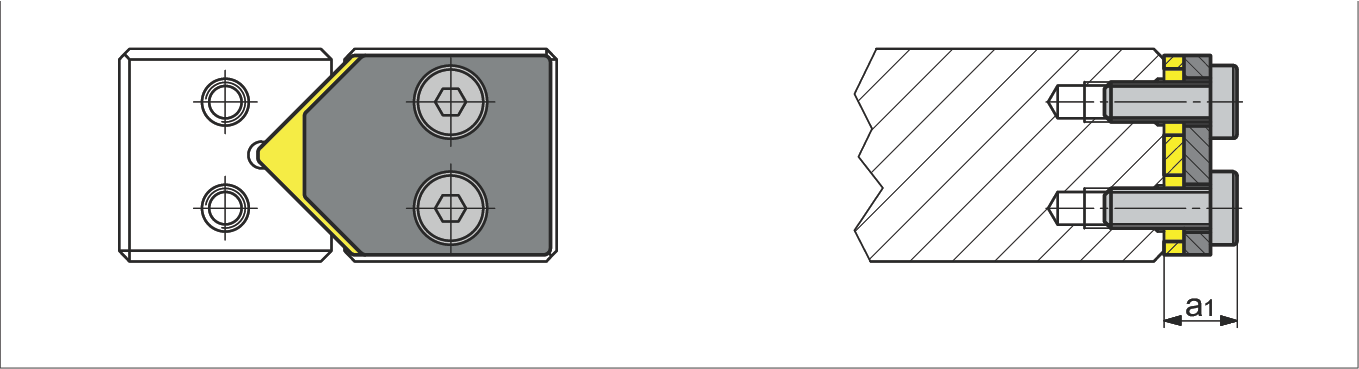

端件 Type GCN-A 9 與 GCN-A 12（帶刮片）

相容於：

線性導軌 RNG 9 和 RNG 12

設計：

帶毛氈刮片

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GCN-A 9	GCN-A 12
a₁	5.5	10

細軸緊固螺絲 Type GDN 4 至 GDN 15

特點：

用於補償孔距差異

相容於：

線性導軌 Type RNG 4 至 RNG 12

Type	Size	L	b	b₁	d₁	d₂	d₃	k	s	最大緊固扭矩 Ncm⁽¹⁾	相容的導軌尺寸
Type	Size	L	b	b₁	d₁	d₂	d₃	k	s	最大緊固扭矩 Ncm⁽¹⁾	(情況 1)	(情況 2)
GDN	4	12	5	7	M2.5	4.5	1.85	2.5	2	54	RNG 4	-
	6	16	5	11	M3	5.5	2.3	3	2.5	94	RNG 6	RNG 4
	9	25	11	14	M4	7	3	4	3	221	RNG 9	RNG 6
	12	30	12	18	M6	10	4.6	6	5	762	RNG 12	-
	15	40	17	23	M8	13	6.25	8	6	1,838	-	RNG 12

⁽¹⁾ 緊固扭矩適用於抗拉強度 > 360 N/mm² 的材料
