AMSABS 4B Size 20 技術規格

Absolute Measuring System with Ball Profile - Size 20

導軌型式 AMSABS 4B S 20

注意：Size 20 僅提供 N 型導軌（標準型）。

AMSABS 4B S 20-N
標準型

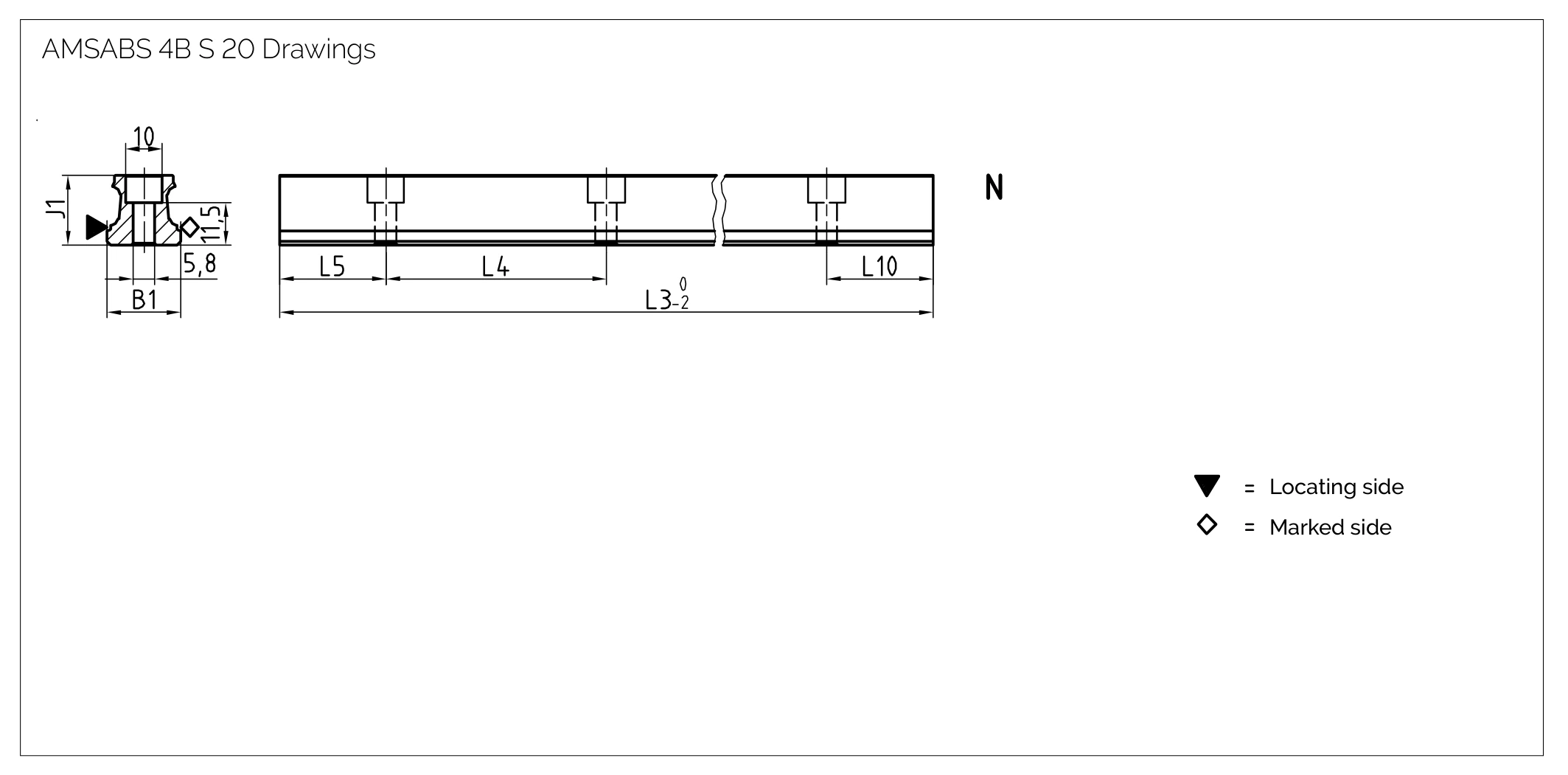

導軌規格 AMSABS 4B S 20

參數 AMSABS 4B S 20-N
軌道寬度 B1 (mm) 20
軌道高度 J1 (mm) 19
最大單件長度 L3 (mm) 3000
固定孔間距 L4 (mm) 60
首/末孔位置 L5/L10 (mm) 28.5
單位重量 (kg/m) 2.2

滑塊型式 AMSABS 4B W 20

注意：Size 20 僅提供 A、B、C、D 四種滑塊型式，無 E、F、G 型。

W 20-A W 20-B W 20-C W 20-D
標準型
高負載		 標準加長型
高負載		 窄型
節省空間		 窄型加長型
高力矩

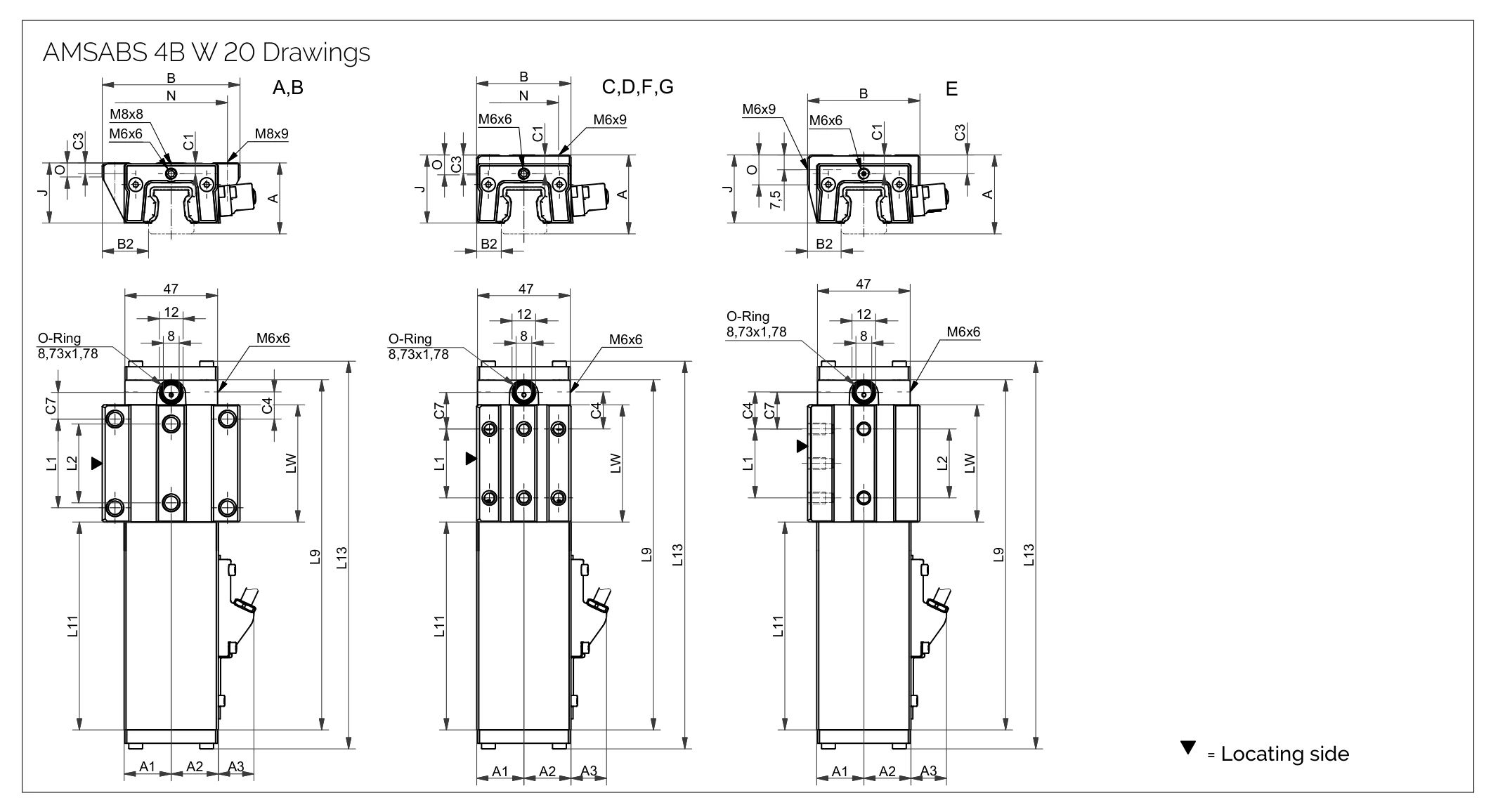

滑塊規格 AMSABS 4B W 20

參數 W 20-A W 20-B W 20-C W 20-D
系統高度 A (mm) 30 30 30 30
讀取頭側半寬 A1 (mm) 23 23 23 23
讀取頭突出 A3 (mm) 17.5 17.5 17.5 17.5
滑塊寬度 B (mm) 63 63 44 44
滑塊高度 J (mm) 25.5 25.5 25.5 25.5
量測滑塊總長 L13 (mm) 184 200 184 200
滑塊重量 (kg) 0.7 0.8 0.6 0.7

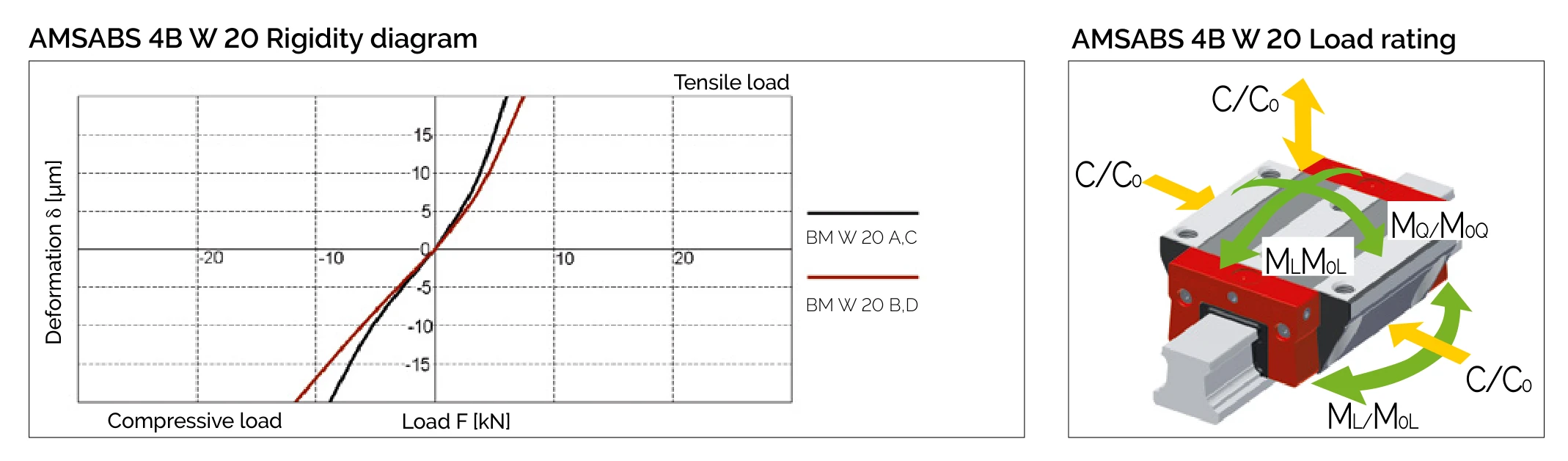

負載額定值

滑塊型式 C₀ 靜負載 (N) C₁₀₀ 動負載 (N) M₀Q 靜力矩 (Nm) M₀L 靜力矩 (Nm)
A / C 31,400 14,400 373 292
B / D 41,100 17,400 490 495

量測系統規格

參數 規格
量測原理磁阻式絕對編碼
精度± 5 µm
解析度0.244 µm (SSI 介面)
最大量測長度3000 mm
最大速度5 m/s
輸出介面SSI / BiSS-C / FANUC / Mitsubishi / Siemens Drive CliQ®
供電電壓DC 5V ± 5%
工作溫度0°C ~ +60°C
防護等級IP67 / IP68

可用選項

精度等級

精度等級 說明
G1高精度
G2精密級
G3標準級

預壓等級

預壓等級 預壓力 (% of C₀)
V13%
V28%
V313%

讀取頭介面

介面代碼 類型 說明
TS1SSI串列同步介面
TS2SSI + SinCosSSI 搭配 1 Vpp 類比輸出
TSSSiemens Drive CliQ®西門子專用介面
TF1FANUCFANUC 專用介面
TM1Mitsubishi三菱專用介面
TB1BiSS-C雙向串列介面

訂購代碼範例

導軌訂購代碼

AMSABS 4B S 20-N-G1-KC-R1-2000-28.5-28.5

  • AMSABS 4B S 20 = AMSABS 4B 導軌 Size 20
  • N = 標準型
  • G1 = 高精度
  • KC = 沉頭孔
  • R1 = 參考面在底部
  • 2000 = 導軌長度 2000mm
  • 28.5-28.5 = 首末孔位置

滑塊訂購代碼

AMSABS 4B W 20-A-G1-V1-S10-LV-TS1-K05

  • AMSABS 4B W 20 = AMSABS 4B 滑塊 Size 20
  • A = 標準型滑塊
  • G1 = 高精度
  • V1 = 輕預壓
  • S10 = 潤滑孔位置
  • LV = 預潤滑
  • TS1 = SSI 介面
  • K05 = 5m 線纜長度
