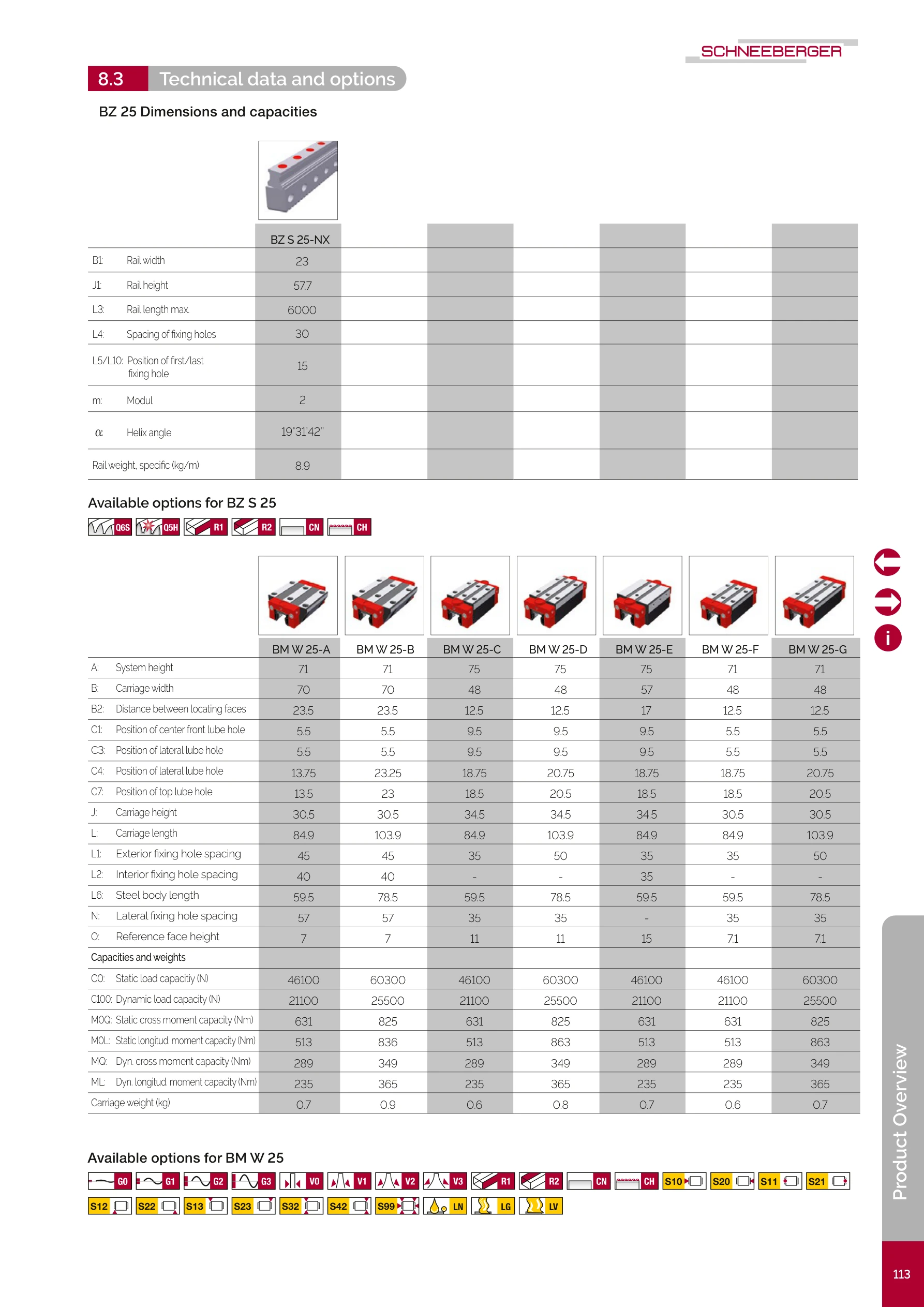

MONORAIL BZ Size 25 技術規格
Integrated Ball Guide with Rack - Module 2

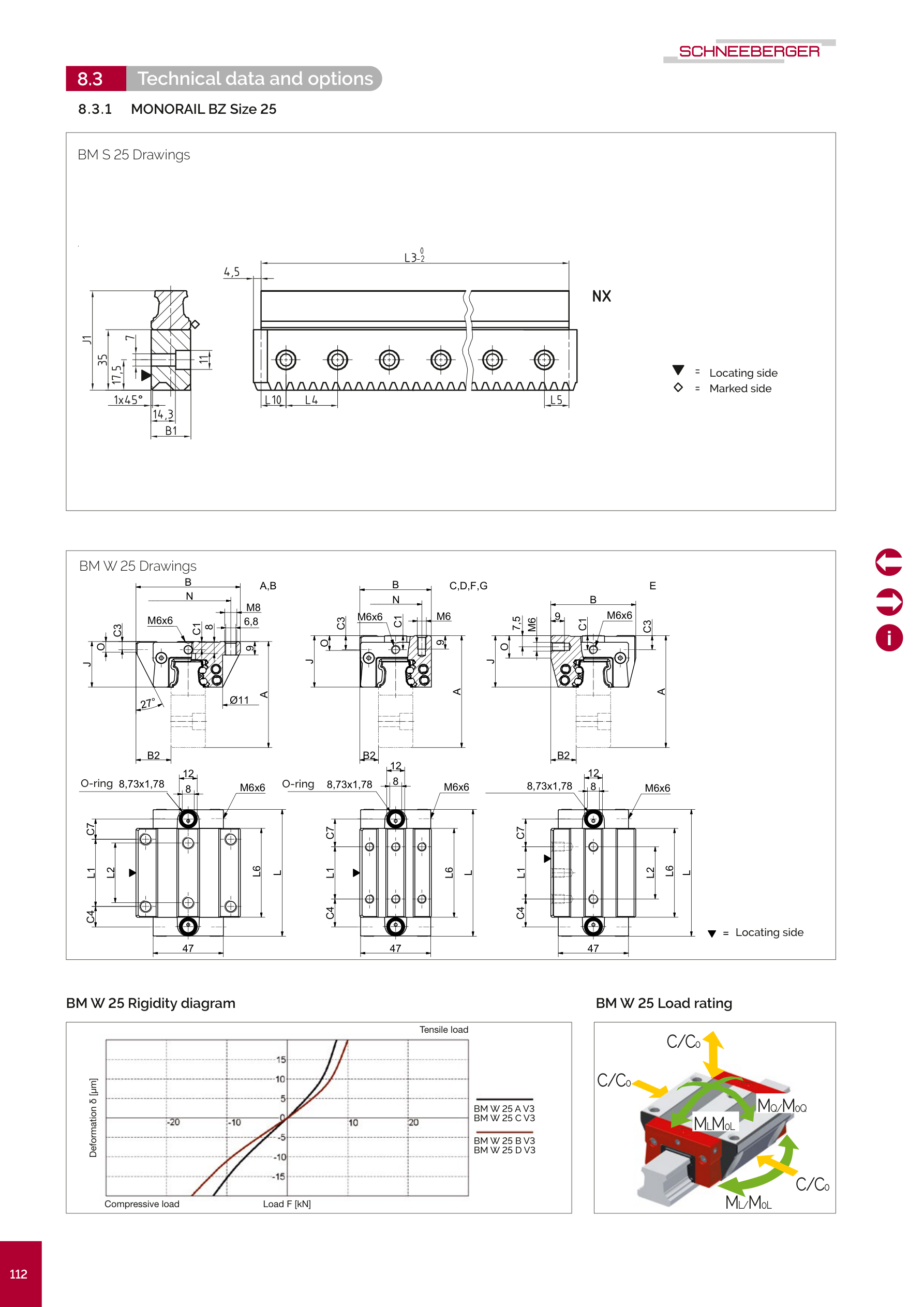

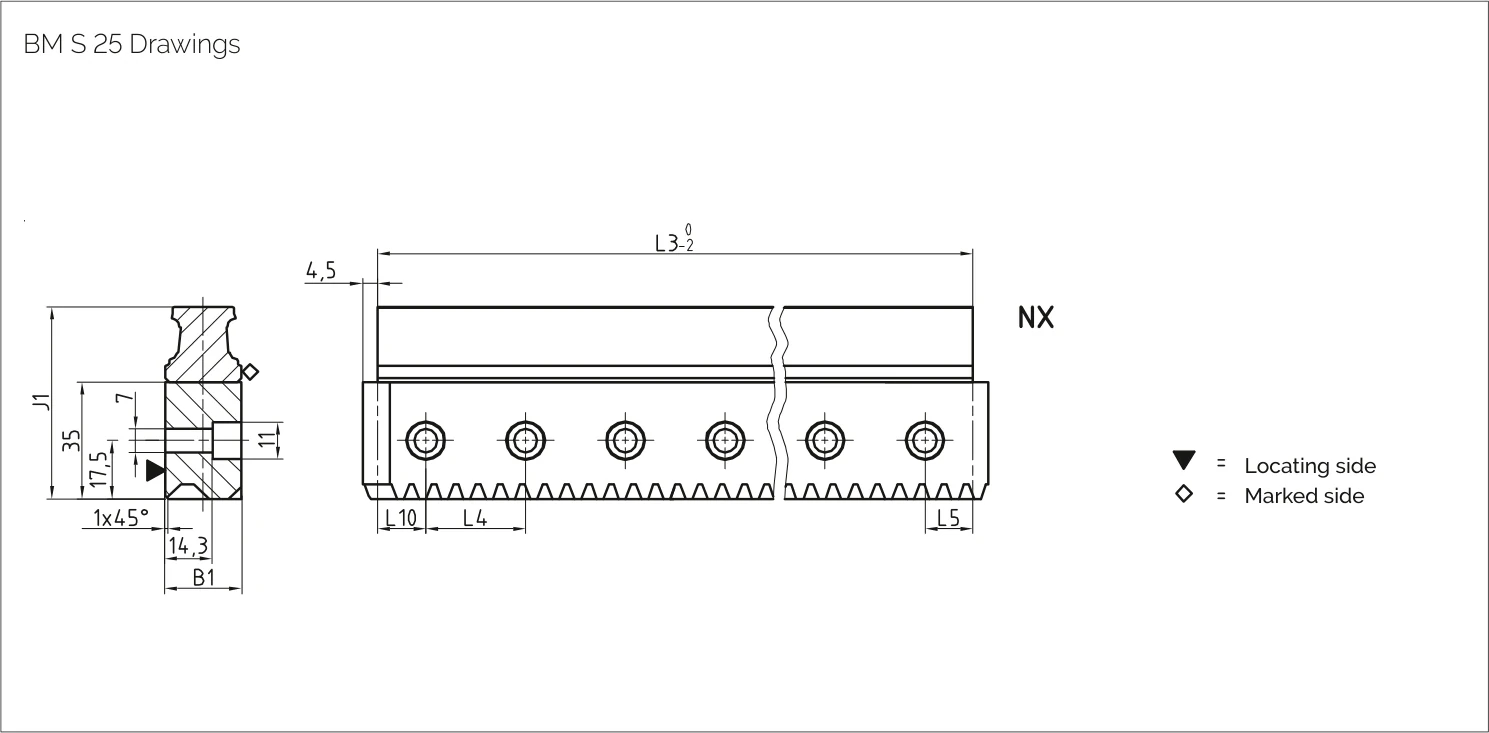

尺寸圖 BZ 25
導軌規格
| 參數 | BZ S 25-NX |
|---|---|
| 軌道寬度 B1 (mm) | 23 |
| 軌道高度 J1 (mm) | 57.7 |
| 最大單件長度 L3 (mm) | 6000 |
| 固定孔間距 L4 (mm) | 30 |
| 首/末孔位置 L5/L10 (mm) | 15 |
| 齒排模數 m | 2 |
| 齒傾角 alpha | 19 31'42" |
| 軌道重量 (kg/m) | 8.9 |
技術圖面參考

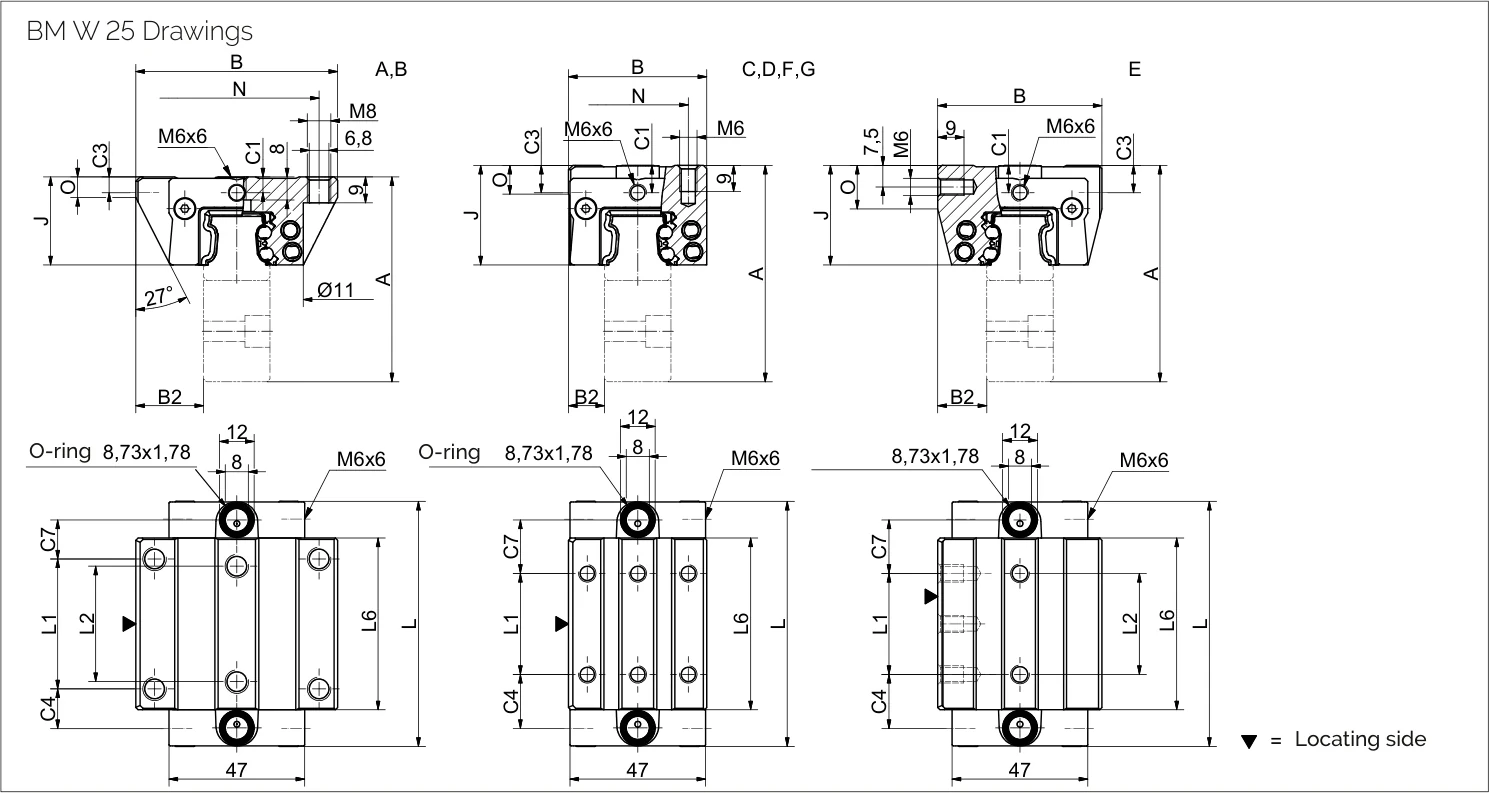

滑塊規格 BM W 25
可用型式：A（標準型）、B（標準加長型）、C（緊湊高型）、D（緊湊高加長型）、E（緊湊高型附側向固定孔）、F（緊湊型）、G（緊湊加長型）
| 參數 | W 25-A | W 25-B | W 25-C | W 25-D | W 25-E | W 25-F | W 25-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 71 | 71 | 75 | 75 | 75 | 71 | 71 |
| 滑塊寬度 B (mm) | 70 | 70 | 48 | 48 | 57 | 48 | 48 |
| 定位面距 B2 (mm) | 23.5 | 23.5 | 12.5 | 12.5 | 17 | 12.5 | 12.5 |
| 滑塊高度 J (mm) | 30.5 | 30.5 | 34.5 | 34.5 | 34.5 | 30.5 | 30.5 |
| 滑塊長度 L (mm) | 84.9 | 103.9 | 84.9 | 103.9 | 84.9 | 84.9 | 103.9 |
| 外側固定孔間距 L1 (mm) | 45 | 45 | 35 | 50 | 35 | 35 | 50 |
| 內側固定孔間距 L2 (mm) | 40 | 40 | - | - | 35 | - | - |
| 鋼體長度 L6 (mm) | 59.5 | 78.5 | 59.5 | 78.5 | 59.5 | 59.5 | 78.5 |
| 側向固定孔間距 N (mm) | 57 | 57 | 35 | 35 | - | 35 | 35 |
| 參考面高度 O (mm) | 7 | 7 | 11 | 11 | 15 | 7 | 7 |
| 滑塊重量 (kg) | 0.7 | 0.9 | 0.6 | 0.8 | 0.7 | 0.6 | 0.7 |

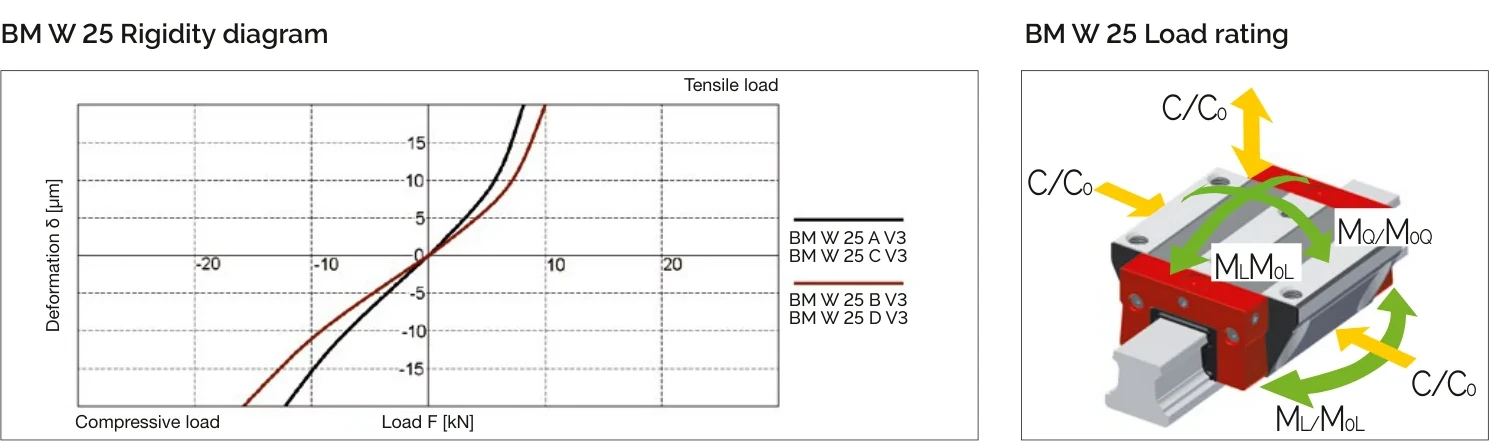

負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C / E / F | 46,100 | 21,100 | 631 | 513 | 289 | 235 |
| B / D / G | 60,300 | 25,500 | 825 | 863 | 349 | 365 |
負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
