礦物鑄件機床底座
機床底座是礦物鑄件最重要的應用領域之一。SCHNEEBERGER 的礦物鑄件機床底座結合了卓越的振動阻尼、輕量化設計和高度整合能力，為精密機床提供理想的基礎結構。

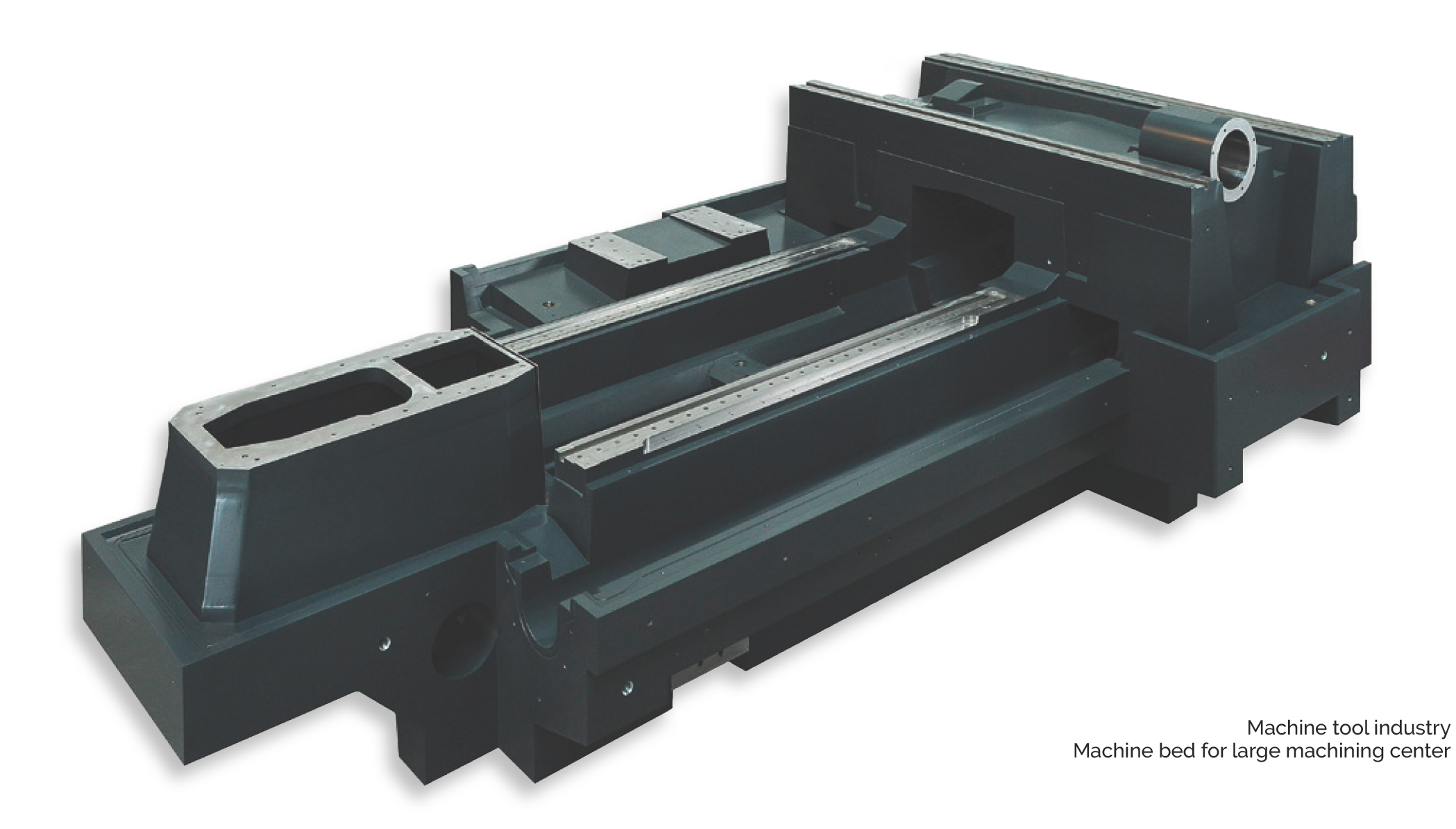

大型加工中心礦物鑄件底座
核心優勢
卓越振動阻尼
比鋼好 10 倍
實現更高加工速度、更好表面品質和更長刀具壽命
輕量化設計
比鋼輕 3 倍
密度約等於鋁，減輕機床整體重量，降低運輸和安裝成本
高度整合
284+ 嵌入件
單件可嵌入數百個零件，減少後續組裝工序
成本效益
節省最多 30%
減少加工工序和組裝時間，總體成本更低
產品規格範圍
重量範圍 80 g - 30 噸
尺寸精度 ±0.1 mm
表面粗糙度 Ra 1.6 - 6.3 μm
平面度 0.01 mm/m
整合能力
礦物鑄件機床底座可以在鑄造過程中直接整合各種功能元件，實現「一次鑄造，完整交付」的目標。
導軌系統
- 線性導軌支撐面
- 滑動導軌
- SCHNEEBERGER 線性軸承
驅動系統
- 線性馬達磁軌
- 滾珠螺桿安裝座
- 齒排支撐面
管路系統
- 冷卻液通道
- 氣壓管路
- 潤滑油路
電氣系統
- 電纜通道
- 感測器安裝座
- 接線盒預留
案例：單件礦物鑄件底座可嵌入 284 個不同零件，包括螺紋嵌件、定位銷套、管路接頭等，大幅減少後續組裝工作。
應用類型
加工中心底座
五軸加工中心、臥式加工中心、立式加工中心的機床底座，提供穩定的加工基礎。
磨床底座
平面磨床、外圓磨床、內圓磨床的精密底座，滿足高精度加工需求。
龍門結構
大型龍門加工設備的立柱和橫樑，兼顧剛性和阻尼性能。
量測設備基座
三坐標量測機、光學量測設備的穩定基座，確保量測精度。

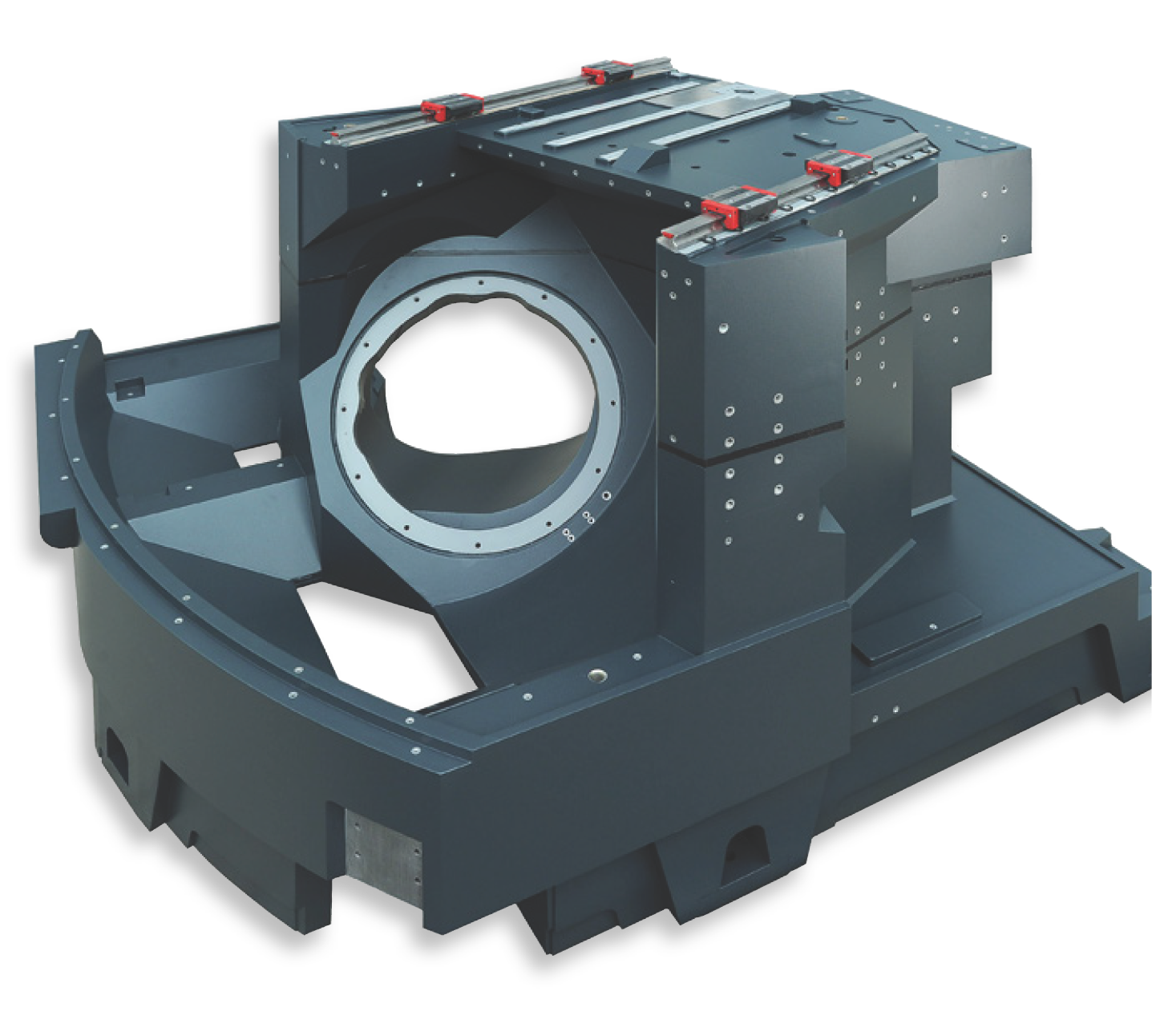

高要求五軸加工機械結構
與傳統材料比較
| 比較項目 | 礦物鑄件底座 | 灰鑄鐵底座 | 焊接鋼結構 |
|---|---|---|---|
| 振動阻尼 | ★★★★★ | ★★☆☆☆ | ★☆☆☆☆ |
| 重量（同體積） | 輕（1/3 鋼） | 重 | 最重 |
| 零件整合度 | 高（284+件） | 中 | 低 |
| 加工工序 | 少 | 多 | 最多 |
| 交期 | 短 | 中 | 長 |
| 總體成本 | 低（節省30%） | 中 | 高 |
| 環保性 | 可完全回收 | 可回收 | 可回收 |
設計服務
SCHNEEBERGER 提供從設計到交付的完整服務，確保機床底座滿足您的精確需求。
1
需求分析
了解技術規格、負載要求、整合需求
→
2
設計審查
結構優化、FEM 分析、可製造性評估
→
3
製造生產
冷鑄工藝、嵌入件整合、表面處理
→
4
品質交付
品質檢驗、包裝運輸、技術支援
